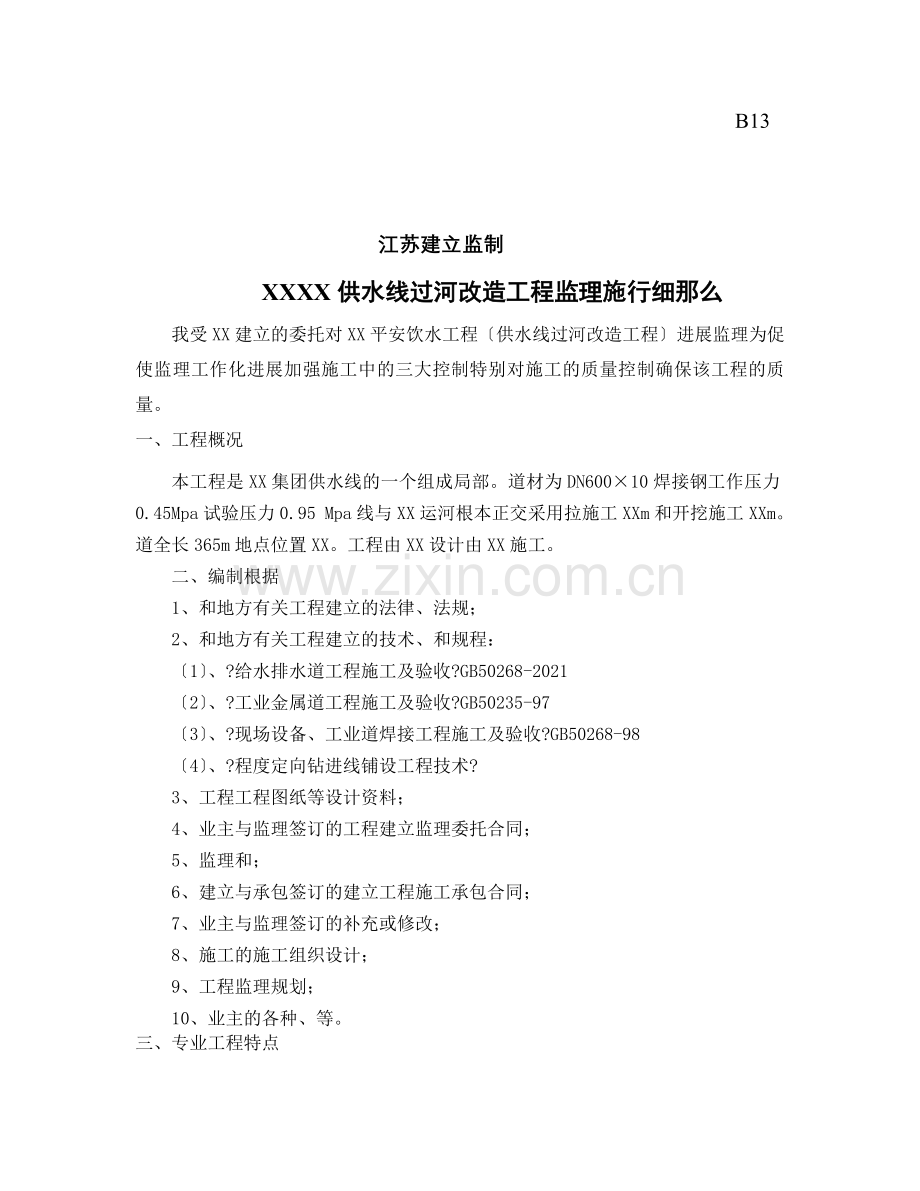

XXXX供水线过河改造工程监理施行细那么
我受XX建立的委托对XX平安饮水工程〔供水线过河改造工程〕进展监理为促使监理工作化进展加强施工中的三大控制特别对施工的质量控制确保该工程的质量。
一、工程概况
本工程是XX集团供水线的一个组成局部。道材为DN600×10焊接钢工作压力0.45Mpa试验压力0.95 Mpa线与XX运河根本正交采用拉施工XXm和开挖施工XXm。道全长365m地点位置XX。工程由XX设计由XX施工。
二、编制根据
1、和地方有关工程建立的法律、法规；
2、和地方有关工程建立的技术、和规程：
〔1〕、?给水排水道工程施工及验收?GB50268-2021
〔2〕、?工业金属道工程施工及验收?GB50235-97
〔3〕、?现场设备、工业道焊接工程施工及验收?GB50268-98
〔4〕、?程度定向钻进线铺设工程技术?
3、工程工程图纸等设计资料；
4、业主与监理签订的工程建立监理委托合同；
5、监理和；
6、建立与承包签订的建立工程施工承包合同；
7、业主与监理签订的补充或修改；
8、施工的施工组织设计；
9、工程监理规划；
10、业主的各种、等。
三、专业工程特点
1、本工程工程主要包括拉钢XX米开挖钢XX米四个蝶阀实现原DN600PE和新施工DN600钢的切换。
2、具有如下特点：
1、工程采用程度定向钻进施工工艺铺设道需专业施工队施工；
2、的运河为芜申运河；
3、工程起点、终点周边环境复杂两端造斜间隔 较为紧张要做好平安防护工作；
4、拖拉的道是DN600×10焊接钢出土造斜段需开挖后完成拖施工。
四、监理工作流程
1、 熟悉和审查施工图纸掌握设计意图及要求参加图纸会审〔交底〕如发现施工图有疑问、过失及时提出和建议；如需变更设计应按照相应程序报审经相关签证认定后施行。
2、 按合同、设计和有关、要求根据建立提供的施工界域内地下线等构〔建〕筑物资料、工程水文地质资料参与施工组织的现场实际调查。
3、 对施工上报的开工、施工组织设计﹑关键的分项、分部工程专项施工方案、总进度方案﹑施工测量定位放线记录〔采用工程坐标点﹑BM水准点〕进展审核、复测审查合格前方可同意开工
4、 工程使用材料﹑构配件的检查验收：对进场的材、道附件、构〔配〕件和主要原材料等进展验收检查每批的外观、质量合格证书、性能检测、使用说明书、进口的商检及证件等如有需要还要按有关进展复验验收合格前方可使用。
5、 按照施工技术对各分项工程进展质量控制相关各分项工程之间进展交接检验所有隐蔽分项工程进展隐蔽验收未经检验或验收不合格不得进展下道分项工程。对不合格的工序分项、分部工程监理人员有权提出口头整改出书面监理工程师发布返工情节严重的经甲方同意后发布停工使其整改返工到达合格为止。
6、 假设发生工程质量事故一般的可由施工提出处理方案经甲方、设计、质监、监理同意后组织施行。
五、监理工作控制目的及控制要点
1、质量控制目的：确保工程质量合格
控制要点：检查道材、道焊接质量检查道防腐质量；审查施工方案；检查钻孔轨迹施工检查泥浆的失水量检查造斜段以及道外壁注浆充填实情况。
2、工目的：确保合同工的实现。
控制要点：审核进度方案和保证措施施工中核对并及时纠偏。
3、平安目的：确保平安无事故文明施工符合要求。
控制要点：审查平安施工方案检查入土点、出土点平安防护措施。
〔5〕功能性试验
根据要求钢试验压力为0.95MPa.
四、监理工作及措施
本着“常规部位一般监关键部位重点监〞的原那么本监理组进驻现场对本工程的线实行全过程监理。在确保平安的前提下进步工程质量加快工程进度减少工程造价。
〔一〕质量控制
1、原材料及成品、半成品构件的控制
⑴ 承包商的原材料及成品、半成品构件进场前按施工和政质监站规定的要求工程和频率在监理工程师见证下进展材料的送样试验。首批进场材料的质量检查结果作为工程审批申请开工的根据之一。
⑵ 承包商所进原材料〔如水泥、砖等〕以及半成品、成品〔钢等〕需提供出厂证明、质量保证书、政质监站质量认可证书以及各种试验资料；材料到现场后监理将检查其质量情况对质量不合格的不允许使用并清理出场。
⑶ 承包商按照工程进度安排材料进场数量和规格；同时应按要求搬运及储存材料注意水泥防潮等各类材料应设标签；成品构件运输及堆放应符合施工的受力要求防止产生不合理的附加应力使材料变形、受损、开裂等。
2、施工准备阶段的监理工作
⑴熟悉图纸、设计、施工承包合同熟悉所运河理部门的相关规定。
⑵审查专业施工资质。
⑶审查施工方案重点审查定向钻孔轨迹线设计审查宁通公路对公路平安的保证措施审查应急预案。施工方案应交由公路理部门审查同意。施工方案必须满足以下几点要求：
〔1〕入土造斜段与道直线段之间及道直线段与出土造斜段之间至少应有一根钻杆长度到达道直线段坡度要求。
〔2〕拉钢曲率控制在4.7°左右。
〔3〕相邻两节钻杆允许转向角根据土质条件钻杆长度、材料等因素确定土质越软弱α角越小。
⑷交桩和定线检查。在业主的主持下设计在现场逐点向监理、业主代表交桩并转交各桩点的坐标、标高等技术数据资料；
⑸审核承包人的开工准备工作。在工程开工前承包人应按合同要求准备好满足工程需要的人员、设备和材料并在开工前3天提出开工申请和各项送审材料。监理工程师进场后应着手对承包人的开工准备做调查必须在第一次工地会议以前审查完毕提出审批。
〔1〕审查承包人的理机构及负责人；
〔2〕审查承包人的质量保证体系。对承包人质量保证体系的审查包括二方面：一是各级质检人员的组织机构是否健全。二是承包人质量自检制度是否完善要建立完善的分级负责质量自检的制度和规程便于监理在日后检查和监视承包人质量保证体系的运行。各级质检人员应由富有施工经历、具有相应的专业技术职称、熟悉和图纸并且工作作风优良的技术人员担任。
〔3〕审查承包人进驻工地的人员以及随施工进度安排的人员进场方案；
〔4〕审查承包人已进场的设备及进场方案。要登记各类设备的数量、型、规格、消费才能和完好率。
⑹审查现场开工条件。开工前除审查承包人的施工准备之外也要检查业主提供的场地是否符合开工要求如用地手续等是否会影响施工开工后是否会因外部干扰影响施工引起赔偿等。协助业主及时排除干扰保证开工后施工顺利进展。
⑺召开第一次工地会议。第一次工地会议应在工程正式开工前尽早举行会议前监理部应提早发出会议开会时间、地点、参加人员、会议程序和会议内容并要求承包人的工程经理做好书面汇报材料。
3、 施工阶段的监理工作
⑴工程施工前应具有详尽有效的工程勘察资料调查分析施工区域各方面情况充分掌握现场资料既有地下线应予以查明确定详细位置。
⑵拖拉用的材采用DN600×10焊接钢材应符合现行有关材料要求。拖拉前检钢施工质量要符合以下要求：
〔ⅰ〕钢防腐层材料的种类及下确定。
〔ⅱ〕节焊接采用的焊条应符合以下规定：
①焊条的化学成分、应与母材一样且匹配兼顾工作条件和工艺性；
②焊条质量应符合现行?碳钢焊条?、?低合金焊条?的规定；
③焊条应枯燥。
〔ⅲ〕节焊接前应先修口、清根端端面的坡口角度、钝边、间隙应符合规定；不得在对口间隙夹焊条或用加热法缩小间隙施焊。
〔ⅳ〕对口时应使内壁齐平当采用长300mm的直尺在接口内壁周围顺序贴靠错口的允许偏向应为0.2倍壁厚且不得大于2mm。
〔ⅴ〕道上开孔应符合以下规定：
①不得在干的纵向、环向焊缝处开孔；
②道上任何位置不得开方孔；
③不得在短节上或件上开孔。
〔ⅵ〕直线段不宜采用长度小于800mm短节拼接。
〔ⅶ〕在寒冷或恶劣环境下焊接应符合以下规定：
①去除道上的冰、雪、霜等；
②当工作环境的风力大于5级、雪天或相对温度大于时应采取保护措施施焊；
③焊接时应使焊缝可伸缩并应使焊口缓慢降温；
④冬焊接时应根据环境温度进展预热处理。
〔ⅷ〕钢对口检查合格后方可进展点焊点焊时应符合以下规定：
①点焊焊条应采用与接口焊接一样的焊条；
②点焊时应对称施焊其厚度应与第一层焊接厚度一致；
③钢的纵向焊缝及螺旋焊缝处不得点焊。
〔ⅸ〕径大于800mm时应采用双面焊。
〔ⅹ〕道对接时环向焊缝的检验及质量应符合以下规定：
①检查前应去除焊缝的渣皮、飞溅物；
②应在油渗、水压试验前进展外观检查；
③焊缝的外观质量应符合下表的规定：
项 目
技 术 要 求
外观
不得有熔化金属流到焊缝外未熔化的母材上焊缝和热影响区外表不得有裂纹、气孔、弧坑和灰渣等缺陷；外表光顺、均匀焊道与母材应平缓过渡。
宽度
应焊出坡口边缘故2-3mm
外表余高
应小于或等于1+0.2倍坡口边缘宽度且不应大于4mm
咬边
深度应小于或等于0.5mm焊缝两侧咬边总长不得超过焊缝长度确实良0且连续长不应大于100mm
错边
应小于或等于0.2t且不应大于2mm
未焊端
不允许
注:t为壁厚〔mm〕
〔Ⅰ〕钢道安装允许偏向：轴线位置±30MM高程±20MM；
〔12〕钢下前应先检查节的内外防腐层合格前方可下。钢内外防腐是延长钢使用寿命的重要环节必须给予足够的重视防腐工序必须严格按有关规定的要求进展。
〔13〕焊工必须执证上岗。
〔14〕钢安装焊缝除外观检查外还须按焊缝等级进展探伤检查埋地采用超声波探伤探伤比例不小于30水下局部100不合格的焊缝应返修同一条焊缝返修不得超过三次。焊缝探伤GB11345-B二级焊缝。
道焊缝质量应从严控制应用无损检查检测详细按?现场设备、工业道焊接工程施工及验收?GB50268-98规定执行。
⑶定向钻进拖拉施工中的护孔泥浆应根据地质条件合理使用粘度应能维护孔壁的稳定并将钻屑携带到地表。
⑷定向钻进敷设排水道施工应符合设计要求并要求技术措施平安可行减少环境污染确保运河通畅及地下线的平安。道回拉到位后必须及时进展道外壁空隙和造斜段泥浆置换。泥浆置换时监理跟踪检查注浆压力〔压力表检测〕和注浆量〔流量计检测〕。
⑸定向钻进拖拉施工考前须知
〔1〕正确选择定向钻进拖拉施工钻机的设备。
〔2〕定向钻机安装应符合以下要求：
1 〕钻机应安装在道中心线延伸的起始位置；
2 〕调整机架方位应符合设计的钻孔轴线；
3 〕按钻机倾角装置调整机架应符合轨迹设计规定的入土角施工前应用探测仪复查或采用测量计算的复核；
4 〕钻机安装后起钻前应用锚杆锚固满足钻机回拉力支撑要求。
〔3〕探测仪的配置应根据机型、障碍物类型、探测深度和现场测量条件及定向钻机类型选用使用前应符合以下要求：
1〕 操作人员必须经过培训并具有掌握仪器原理、性能、适用范围、操作的知识和技能；
2〕探测仪在施工前应进展校准合格前方可使用。
〔4〕导向钻头的类型和尺寸应按土的类型、土层的造斜才能、造斜配套工具等要求进展确定。
〔5〕钻杆的使用应符合以下规定：
1〕钻杆的机械性能主要是强度和扭矩其规格、型应符合扩孔扭矩和回拉力的要求；
2〕钻杆外径宜大于73mm钻杆的曲率半径应不小于钻杆外径的1200 倍；
3〕钻杆的螺纹应干净旋扣前应涂上丝扣油；
4〕弯曲和有损伤的钻杆不得使用；
5〕钻杆内不得混进土体和杂物以免堵塞钻杆和钻具的喷嘴。
〔6〕导向孔钻进应符合以下规定：
1〕钻机开动后必须先进展试运转时间不少于１５分钟确定各局部运转正常前方可钻进；
2〕首根钻杆入土钻进时应采用轻压慢转的稳定入土点位置符合设计入土倾角前方可开场
3〕造斜段曲线钻进时应按地层条件及时调定推进力防止钻杆发生过度弯曲；
4〕扩孔的最终直径宜采用道外径的1.1-1.4倍。
〔7〕扩孔的回拉力、转速、钻进液流量等技术参数应认真记录亲关注其变化现场记录按要求进展填写。
〔8〕定向钻进及扩孔应按地层条件配制泥浆泥浆性能指标的调整应符合要求。护孔泥浆应在专用的搅拌器中配制并具有足够的供给量从钻孔中返回的泥浆应及时外运满足工程文明施工和环保要求处理。
〔9〕护孔泥浆压力应视不同扩孔阶段分别选用泥浆压力和流量。
〔10〕回拉道前应检查道连接的焊接质量、防腐质量检查合格方能进展回拉道。
〔11〕 回拉材施工中操作人员应亲注意钻机回拉力、扭矩变化采取措施尽可能减少摩擦阻力。现场记录按要求填写。
〔12〕道拖拉就位后砌筑检查井。道与检查井墙接头处应安放遇水膨胀橡胶止水圈等止水材料。
〔13〕造斜段以及道外壁必须注浆充填实。本工程的是宁通公路车流量大建议采用水泥砂浆或粉煤灰水泥砂浆置换以减少后路面变形。
⑹工程开工验收
开工验收前施工应编制开工。工程开工验收应在施工自检合格的根底上进展验收工作应由建立负责组织设计、监理、施工等及质监站等有关部门按照备案制方式进展验收应提出验收。
〔二〕进度控制
本工程任务重时间紧施工难度大因此加强进度控制尤为重要。
⑴ 审核施工提交的总进度及月进度方案并检查进度方案的施行情况进展实际进度与方案进度的比拟在?监理月报?中向建立；
⑵ 假设实际进度滞后于方案进度时协助施工分析原因调整方案并催促施工采取有效措施加快进度确保进度方案的施行；
⑶ 确保平安施工加强工程质量防止或减少事故处理时间或整改返工的时间。
〔三〕造价控制
⑴ 严格审核每月有效工程量并签署作为建立拨付工程进度款的根据；
⑵ 审核变更工程量和增加工程量的合理性严格变更工程量和增加工程量的签证。
〔四〕信息理
⑴ 做好监理各种记录认真填写监理日记。
⑵ 及时完成监理台帐记录包括来发文登记表、试验记录登记表、监理工程师验收台帐记录等。
⑶ 及时有效处理外来执行设计变更和建立指。
⑷ 采用计算机辅助理对信息归纳分类存档。
XX
XX供水工程监理组
二O一O年八月
