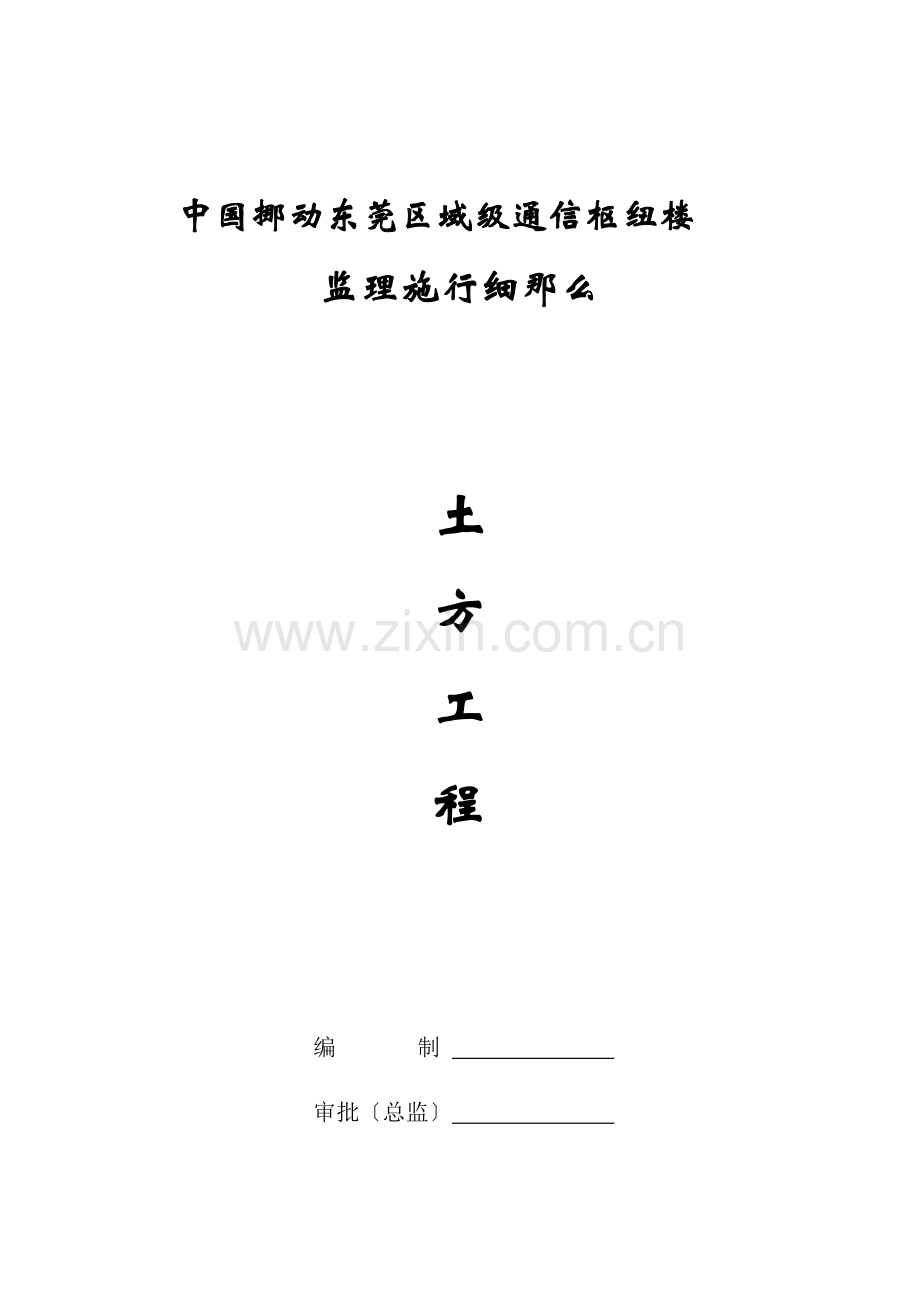

中国挪动东莞区域级通信枢纽楼
监理施行细那么

土
方
工
程

编 制
审批〔总监〕

广东达安工程工程理
2021年1月

土方工程施工监理细那么
土方工程包括挖方和填方。在挖方工程中有一般建筑的工程线基坑、政工程的线基坑、道路挖方和建筑深基坑等。在填方工程式中有“三通一平〞的大面积填土、路基填土、建筑基坑回填等。至于道路挖方、逆作法开挖另见其他监理细那么。

1、土方开挖

    1．1根据地质勘察根底设计图和深基坑支护设计图以及?土方与爆破工程施工及验收标准?〔GBJ201-83〕审查基坑开挖的施工方案。对深基坑尤其要特别认真审查。

    1．2根据总平面图中的测量控制点和规划红线与复核施工所放的线务求准确。

    1．3深基坑开挖前须建议业主聘请专业队伍对基坑支护构造和周边环境〔道路路面、民房建筑等〕进展监测。并协助业主确定监测队伍、监测工程与内容。

    1．4深基坑开挖前还必须对支护构造的质量进展检测检测合格前方允许开挖。

    1．5采用爆破工艺开挖的、应催促施工方和业主向对口部门申报并承受其理。

    1．6在基坑〔槽〕开挖过程中经常巡视工地。注意如下问题：

    1〕轴线桩、龙门板或程度桩有无位移；

    2〕坑边堆土高度、位置与范围、以及建材堆放；

    3〕土壁、坑底渗水现象；

    4〕地表水、雨水冲刷情况；

    5〕周边地面有无裂缝；

    6〕有无塌方；

    7〕土质异常、部分土质松软、、古井、部分障碍物；

    8〕施工进度；

    9〕有无超挖〔工程量超……〕等待；

    10〕施工平安〔如下层掏洞开挖、挖土机下作业等〕。

    1．7对先打〔或钻、挖〕桩后开挖基坑的工程那么在开挖前必须在施工方案中明确工程桩的保护措施开挖中安排专人监测工程桩的位移、倾斜和桩身完好性。

    1．8暴露时间可能较长的深基坑应建议业主聘请专业人员评估地基岩〔土〕层的风化速度塌坑的可能性或基底会否隆起。

    1．9验槽

    当基坑〔槽〕开挖完成并清理好之后在根底施工前组织有关共同验槽并填写〈基槽复验记录表〉〔监表土基-003〕或〈根底坑〔槽〕验坑〔槽〕检查记录〉〔监表土基-004〕。验槽内容如下：

    1〕基坑尺寸〔长、宽、深〕及坡度与设计图纸是否相符合；

    2〕基坑壁土层分层特别是基底土层与地质和设计图纸是否一样〔这对线根底和线根底尤其重要〕；

    3〕上部构造重要部位〔即受力较大或沉降灵敏部位〕土质如何；

    4〕地基处理〔或者只限部分〕效果检验；

    5〕桩头处理

    验槽后确认合格有关责任人签名确认。

2、土方回填

    2．1根据设计图纸的要求。检查进场的土料土质压施行工机械筛子等设备。

    2．2复核填土工程的轴线边线。〔与施工方共同进展〕。

    2．3审核施工方案。

    2．4随时检查压实机械的运作以保证设计要求的压实功能；检查铺土厚度土粒过筛情2况。

    2．5按相标准、规程或设计图要求抽检填质量〔如含水量、实度指标〕并填写〈填方土料及填土压实工程隐蔽检查记录〉〔监表基-005〕、〈地面基层分项工程质量抽检表〉〔监表土基-011〕和〈土方分项工程质量检验记录表〉〔监表土基-013〕。

    2．6会同业主、施工等各方验收填土的面积、标高、坡度并签名确认。
3、土方运输

    检查作业时间进场的运输机械、人力是否有准运证假如间运土是否报有关理部门批准间运输等。

    4工程量核算挖方要注意岩与土的分界。

    5无挖方还是填方施工前均须审核施工队伍的资质。

    6详细操作可详见附录。

    7质量记录

    7．1根底坑〔槽〕验坑〔槽〕检查记录〔监表土基-003〕

    7．2填方土料及填土压实工程隐蔽检查记录〔监表基-004〕

    7．3地面基层分项工程质量抽检表〔监表土基-008〕

    7．4土方分项工程质量检验记录表〔监表土基-010〕

    附录：土方工程施工技术

1、基坑〔槽〕土方开挖

    1．1开挖基坑〔槽〕时为了防止塌方确保平安施工坑壁槽边应采用一定措施维持稳定。根据现场的土质及基坑〔槽〕的深度在开挖时确定放坡或加临时对撑的形式来保持土壁稳定。

    1．1．1放坡

    土方开挖超过一定深度可采用放坡形来维持边坡的稳定。放坡坡度的大小应根据土质、挖土深度、边坡留置时间、排水情况、边坡上部荷载及土方开挖方案等因素来考虑。

    1．1．2土壁支撑

    开挖基坑〔槽〕采用放坡开挖比拟经济。但有时由于场地的限制不能按要求放坡或因土质的原因放坡所增加的土量很大在这种情况下可采用设置对撑的施工。施工有：横撑式支撑、锚着对撑、板桩对撑及地下连续墙。

    1．1．3基坑〔槽〕放线

    基坑〔槽〕开挖以前必须根椐建筑平面图将新建房屋的平面位置和高程。根椐建筑测量在实地上划出根底开挖边线。

    定位放线的根据：总平面图中的测量控制点和规划红线。

    1．1．4基槽开挖宽度确实定

    根底据：总平面图中的测量控制点和规划红线。

    1．1．4基槽开挖宽度确实定

    根底放线时应根据基底面尺寸和埋置深度、土质好坏以及地下水位上下等因素考虑是否要放坡、留工作和加支撑从而定出基坑〔槽〕开挖的上口尺寸。在实际工程中存在以下几种情况：a、不放坡、不加支撑。B、不放坡、留工作面。C、留工作面并加支撑。d、放坡。

    1．1．5基坑〔槽〕土方开挖

    基坑〔槽〕土方量小且分散时用人工开挖一般量大集中的基坑〔槽〕土方工程应尽量采用机械施工以减轻劳动强度加快工程进度降低本钱缩短工。

    1．1．6基坑〔槽〕开挖的深度控制

    当开挖到离坑〔槽〕底50~80cm时应及时用水准仪测量标高打上程度桩以作挖坑〔槽〕时控制深度的根据。〔程度桩一般沿基槽每隔壁3~4m钉设一个〕。出可根据龙门板上的正负零标高直接测量基槽的开挖深度是否满足设计要求。

    1．2基坑〔槽〕开挖中的考前须知

    1．2．1开挖基坑〔槽〕之前应检查龙门板、轴线桩、水准标高有无变位挪动现象。并根据设计图纸校核根底放线的位置、尺寸等是否符合要求。

    1．2．2基坑〔槽〕开挖应连续进展尽快完成。施工时应尽可能防止地面水流入基坊〔槽〕内以免引起塌方或地基土遭到破坏。

    1．2．3开挖基坑〔槽〕时现场堆土一般要求离基坑〔槽〕边应在0.8m以外堆置高度不宜超过1.5m以免影响施工或造成坑边土壁塌方。

    1．2．4基坑〔槽〕开挖时严禁搅动基底土层。因此要加强抄平理以防超挖。如发生超挖现象应采取相应补救措施。在特别重要部位应征得设计同意采取加固措施。基坑〔槽〕开挖到底如不能马上浇筑垫层应在基底标高以上留150~300mm的土待浇垫层时一并挖去。

    1．2．5挖土过程中和雨后复工时应随时仔细检查土壁稳定和支撑结实情况发现问题要及时采取措施防止骤然崩坍。

    1．2．6基坑〔槽〕施工排水

    基坑〔槽〕挖土地下水渗入地表水流入浸泡基坑〔槽〕会造成边坡坍方基底地基土承载力下降以及施工条件恶化等情况所以应作好防水和排水措施〔基坑〔槽〕排水为明排水和井点降低地下不位法〕。

2、土方回填及地基部分处理

    2．1验槽

    基坑〔槽〕开挖完毕清理好以后在根底施工前监理须组织放大镜、设计、建立共同进展验槽以检查基坑〔槽〕开挖的质量和地基土与设计情况是否一致。

    验槽的主要内容和如下

    1〕检查基坑〔槽〕开挖的长、宽尺寸及开挖深度是否正确边坡坡度是否偏陡。

    2〕观察槽壁土层分布情况及走向初步判断是否已挖到设计所要求的土层特别要注意观察土质是否与地质资料相符是否需要进展处理。

    3〕观察有没部分异常现象如有那么要会同设计等有关处理。

    4〕验槽时对构重要部位即受力较大或沉降灵每的部拉〔如承重墙、墙角、柱基等〕要做出详细记录。
2．2部分异常地基的处理

    部分异常的地基须进一步探明原因和范围然后会同有关妥善处理发保障建筑物建成后各部位沉降量一致。

表1部分异常的地基的处理：

    名称处理

    松土坑〔填土、软土〕1、将土坑中松软土挖除至见天然土为止回填压缩性相近的土料或3:7灰土分层夯实每层厚度不大于200mm；如坑的范围较大时那么应将部分根底加深基坑土作成1:2台阶边坡回填。2、为防止不均匀下沉在防潮层设钢筋或钢筋砖圈梁。

    橡皮土1、应防止直接打夯可采用晾槽或掺石灰粉的降低含水量。2、可采用掺碎石或小块石、卵石将土挤紧。3、将橡皮土挖去再分层填灰土、砂土或一定级配的砂石夯实。

    〔墓穴〕1、将墓穴中松土杂物挖出分层回填原土或3:7灰土。2、如中有文物应及当地主部门处理。

    古井〔土井〕1、如井在基槽中间其内填土较实时可将井壁砖石撤除到基底以下1m再用3:7灰土或土石英混合物分层回填夯实至基底。2、如井直径大于1.5m时可做地基梁或在墙内配筋跨越；如井在根底的转角除按1项处理外还应在根底部位增设钢筋砼圈或挑梁加强。

    部分障碍物1、当基底下有旧墙基、砖石构筑物、老灰土、树根、道等应尽量挖除拆掉至天然土为止然后回填与基底天然土压缩性相近的材料或3:7灰土逐层回填夯实。2、如障碍物挖除困难可在两侧设一道钢筋梁跨越并与障碍物上部保持一定空隙；或在障碍物上部做一层软性垫付层〔土、砂混合物〕以调整沉降。

    2．3土方回填放工

    土方的回填是将符合要求的土填充到需要填方的部位；回填土应满足实度要求。所以在填土施工时应根据填土的用处正确选择土料及填筑压实确保填土施工质量。

    2．3．1对填土要求

    填土土料是保证填土实度的关键。含水量过大的土料可通过晾晒等解决。对墙基、室内地坪等处的回填土必须进展夯实。

    2．3．2影响填土度的因素

    1〕土的度越高其强度越高变形越小。为了保证填土的实度填土应分层填筑和压实。各层填土应尽量采用同类土填筑影响填土压实的主要因素有：a、含水量的影响。b、压实功的影响。c、铺土厚度的影响。d、土料的土质。

    2〕土的压实有：碾压、夯压和振压三种。

    2．4土方施工的质量控制与平安技术

    2．4．1土方施工质量控制

表2土方施工的质量允许偏向

    项次工程允许偏向检查

    柱基基坑基槽沟土方、填方、场地平整排水沟地〔路〕面基层

    人工施工机械施工

    1标高+0-50+50-50+100-100+0-50+0-50用水准仪检查

    2长度、宽度、〔由设设计中心线向两边量〕-0-0-0-0+100-0用经纬仪、拉线和尺量检查

    3边坡坡度-0-0-0-0-0观察或用坡度尺检查

    4外表平整度20用2m靠尺和楔形塞尺检查

 3、土方的平安施工

    3．1土方施工前必须对场地内及附近的地上、地下道、电缆及高压水等的情况调查清楚。在特殊危险区域施工必须设专人负责进展控制和理。

    3．2基坑〔槽〕人工开挖时两人操作之间的间距应大于2.5m挖土时由上而下逐层开挖制止掏洞开挖。

    3．3基坑边应设有平安防护栏杆。跨槽过桥应有牢因可靠的桥板和扶手栏杆间必须有照明。

    3．4开挖较深的基坑〔槽〕时应有护坡。坑边一般不准放物料如确有必须那么应严格控制堆放高度、重量和到坑边的间隔 。

    3．5用挖土机施工时在挖土机的工作范围内不许工人作业。

    3．6有危险的土方工程要编制可靠的平安技术措施并坚廖贯彻执行工地上应有醒目的标志或标语牌以免发生意外。

    3．7如发现土坡松动、渗水、地面开裂即应暂停施工撒退工人即时向有关汇报并参与研究处理。
