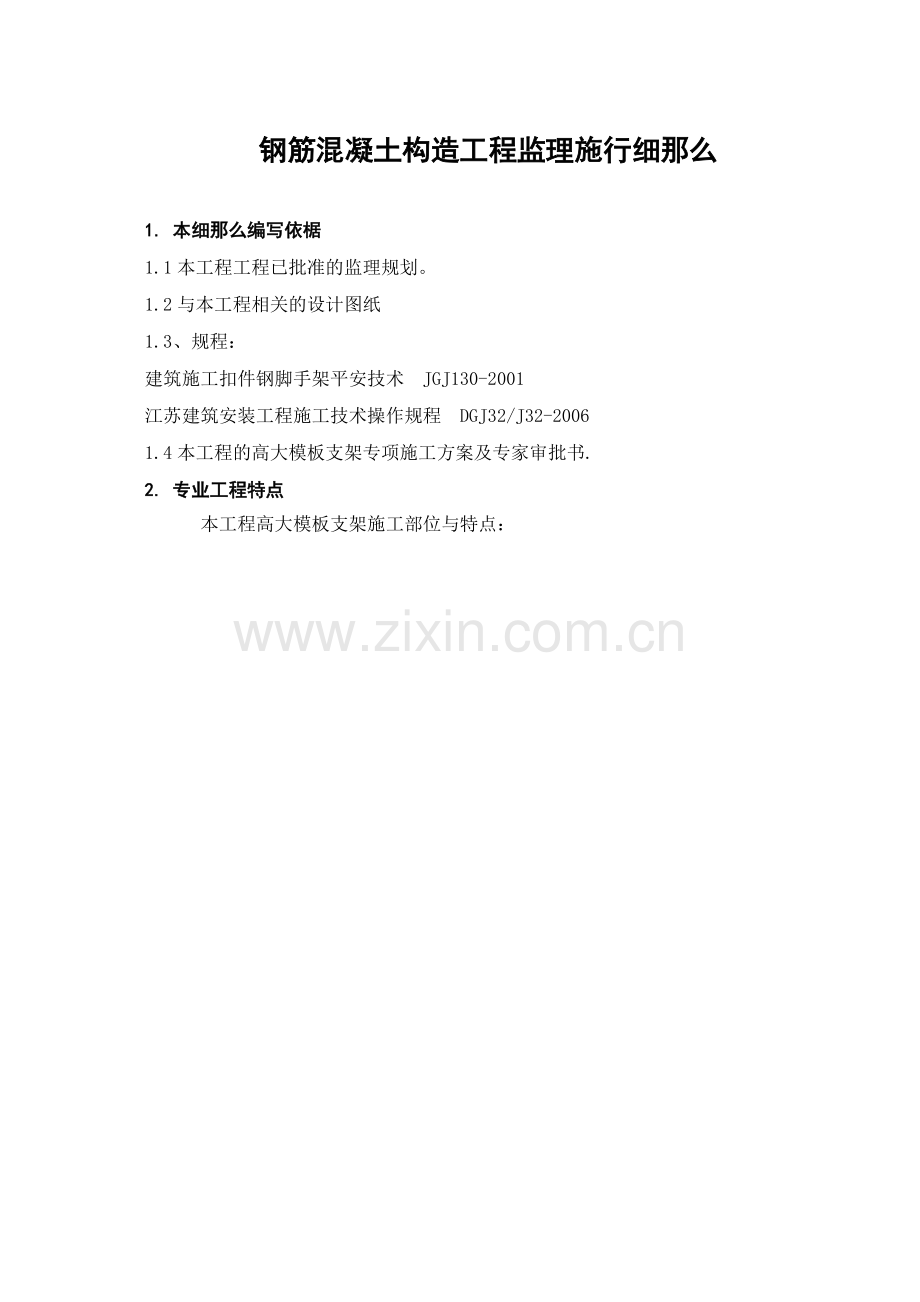

钢筋混凝土构造工程监理施行细那么

1. 本细那么编写依椐
1.1本工程工程已批准的监理规划。
1.2与本工程相关的设计图纸
1.3、规程：
建筑施工扣件钢脚手架平安技术 JGJ130-2001
江苏建筑安装工程施工技术操作规程 DGJ32/J32-2006
1.4本工程的高大模板支架专项施工方案及专家审批书.
2. 专业工程特点
本工程高大模板支架施工部位与特点：

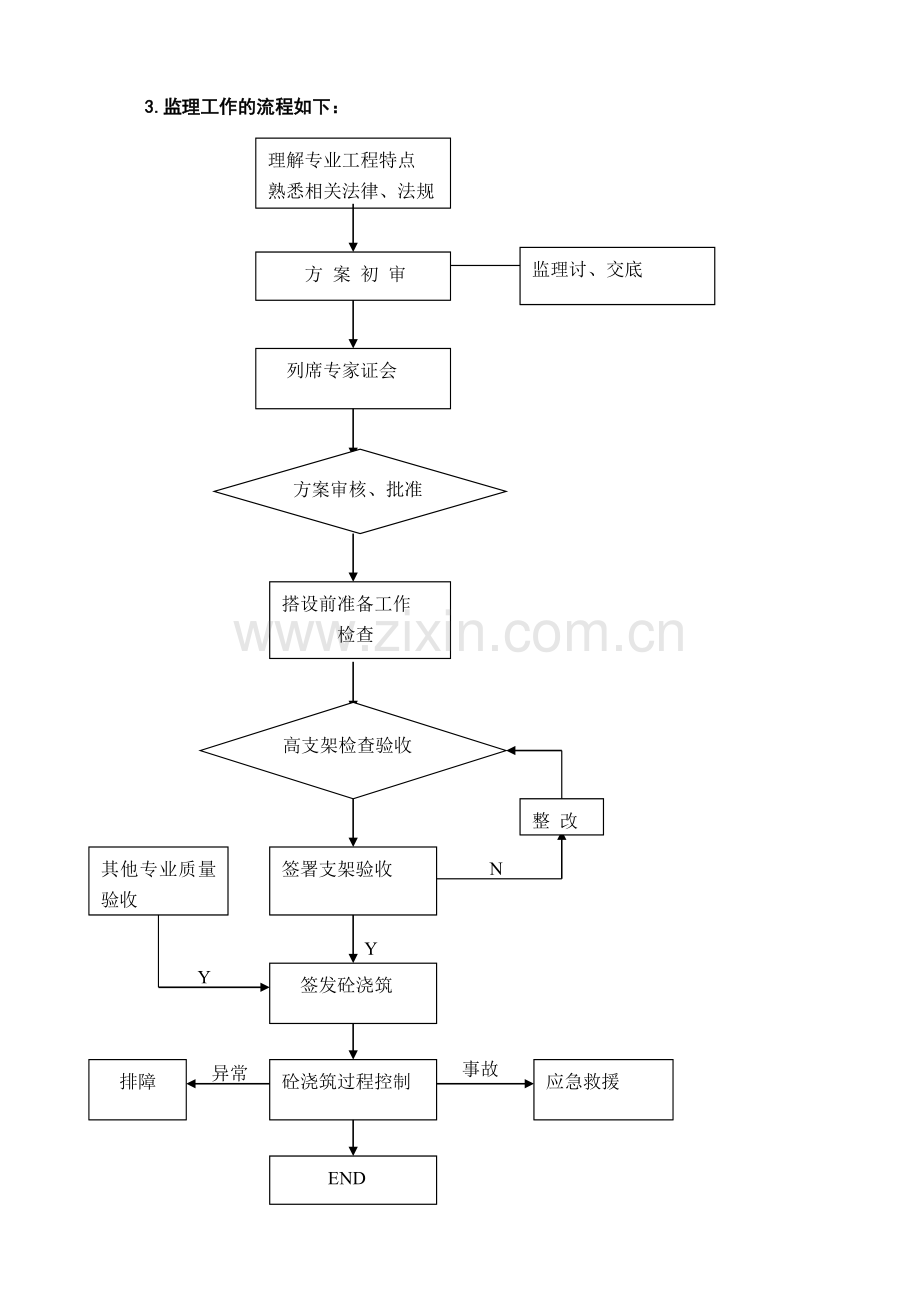

3.监理工作的流程如下：
理解专业工程特点
熟悉相关法律、法规

END
排障
事故
应急救援
砼浇筑过程控制
Y
签发砼浇筑
列席专家证会
方 案 初 审

异常
整 改
N
Y
其他专业质量验收
签署支架验收
高支架检查验收
搭设前准备工作
检查
方案审核、批准
监理讨、交底

4. 监理目的值

5. 监理控制要点及措施
5.1监理人员应熟悉涉及高大模板支架部位的图纸构造理解模板支架相关法律、法规掌握相关技术、、规程。
5.2土建专业监理工程师负责专项施工方案的审核总监理工程师负责专项施工方案的审批。土建专业监理工程师、监理员、平安监理工程师、总监工程师负责实体检验、验收及旁站监视同时应列席施工方案专家证审查会议。
5.3专项施工方案审查
审查程序合法性：①专项施工方案应由施工企业相关专业工程技术人员编制；②施工企业应按宁建工字2007】88文规定组织专家对方案进展证其书面证审查应作为专项施工方案的附件；③修改完善后的方案应经施工企业技术部门负责人审核企业技术负责人批准并加盖企业鲜章。
审查方案完好性：
施工方案应具有以下内容
应有计算书：计算书应包括荷载计算。模板及其支撑系统承载力、刚度、稳定性验算；支架顶部扣件抗滑力验算；支撑系统的楼、地面构造承载力验算；
应对支撑材料的使用、规格尺寸、接头、程度杆步距和剪撑设置等构造措施作出详细说明。
应编制支撑平面布置图模板及支撑立面图、剖面图及必要的节点大样。
应对砼浇筑和顺序作出明确说明并详述模板支撑的安装、撤除顺序及其他平安技术措施。
应有支撑系统安装验收和。
5.3.3审查方案中上述3.2内容是否符合有关、、规程重点审查其技术构造措施详见附表。
5.3.4未经原审批人同意任何人不得修改变更施工方案；需要做重大修改时施工企业应当重新组织专家证审查并按原审批程序重新报批。
5.4搭设前施工准备的检查
5.4.1技术交底工作的落实检查：施工工程技术人员应按方案中有关要求向架设和使用人员进展技术交底并将书面交底记录交监理部备案。
5.4.1搭设材料检查验收：
⑴质量：钢质量检查应符合JGJ130-2001中
扣件质量检查应符合JGJ130-2001中条的规定其中有裂缝、变形的旧扣件严禁使用出现滑丝的螺栓必须更换。
⑵数量：对投入高大模板支架的钢、扣件的数量进展核查投入总量不应低于施工方案计算用量。
⑶理人员：搭设人员的有关核查施工企业工程部应明确技术人员为高支模系统施工负责人负责施工全过程的理工作；从事支架搭设、撤除的作业人员必须持有架设作业操作证。
5.5支架系统搭设的检查验收
监理机构应对支架系统按附表的有关规定进展重点检查验收必要时应
对支架系统的重要部位进展预加载试验检测。
5.6砼浇筑过程的监理控制
5.6.1总监理工程师签发砼浇筑申请表时应具备以下条件：
⑴支架验收符合要求
⑵钢筋制安、模板制安及水、电等专业验收符合要求
⑶泵送布置符合施工方案
⑷施工企业已按要求完成砼浇筑前的技术交底工作
⑸施工企业已按应急救援预案做好相应准备工作
5.6.1砼浇筑过程中总监理工程师应驻于现场监理机构必须安排监理人员施行全过程旁站监理重点检查以下内容：
5.6.1检查砼浇筑和顺序是否符合专项施工方案要求；检查砼浇筑布料是否对称防止高支架受不对称荷载。
5.6.1检查楼面施工荷载是否超出方案设计是否有浇筑人员过多或过于集中现象；是否有泵送砼临时堆积高度过高现象。
5.6.1检查砼布料是否有与模板、钢筋骨架直接接触现象；检查大梁等部位泵送砼速度是否过快；防止高支架受过大程度推力。
5.6.1检查施工对高支架系统变形情况的检查落实工作。施工应派专业技术人员观察高支架系统的变形情况发现异常现象时应立即暂停施工；待查明原因经整改符合要求后报监理机构同意方可复工。
5.6.1浇筑过程中一旦发现立即催促施工企业起动应急救援预案并
按规定及时向有关部门。
5.7高支模的监视理
5.7.1监理机构应按本细那么有关要求对施工企业在高支模施工方面施行、落实情况进展监视发现问题及时下达限整改；情况严重的应签发工程暂停并建立；施工拒不整改拖延整改、抗拒整改而张行浇筑砼的或不停顿施工应及时向上级主部门。

附表：高支架构造措施控制要点与

控制点
技术要求
实体检验与数量
控制措施
基底
①基底必须坚实可靠。
②支于地面时应进展验算并在立杆底铺垫型钢或脚手板；当地面土质较差或危险性较大的高支架应浇筑砼垫层地面应有排水措施。
③支于楼面时应对该构造层进展验算缺乏时应加设支顶楼面下不少于两层时至少支顶两层。
观察

①方案审查
②支架搭设前平行检验

立

杆
间距

板下＠不应大于800。大梁下应加〔根据荷载采取横向或纵向或纵横双向加〕。

钢卷尺测量
抽查数量：每次平检不少于立杆总数10其中每根大梁下不少于4处。
①方案审查
②搭设支架前对立杆的放线定位点进展平行检验；搭设中加强巡视检查；搭设完成后进展平行检查
接头
必须采用对接扣件对接扣件应交织布置两相邻立杆接头不应设置在同步内同步内隔一根立杆的两个相隔接在高度方向错开的间隔 不宜小于500。
观察
①方案审查
②加强巡视检查
③平行检验
顶部
顶部宜采用可调顶托大梁下中间立杆顶部应采用可调顶托。当采用模板下程度钢与立杆扣件方式连接时必须采取增设扣件等可靠措施〔即使平安验算满足要求〕

观察
抽查数量：全数
①方案审查
②加强巡视检查
③平行检验
底部
底部应设置可调底座或垫板；可调底座与可调顶托伸出程度杆长度不应大于300
观察
①方案审查
②平行检验
垂度度
允许偏向±100〔架高20m内〕
吊线和卷尺测量；
抽查数量：不少于立杆数5其中每根大梁下不少于2根

扫地杆
必须设置纵横双向扫地杆扫地杆距楼〔地面〕不应大于200
观察
钢卷尺测量
①方案审查
②平行检验
程度杆
沿立杆全高必须纵横双向设置程度杆严禁出现仅单向布置或间隔式双向布置方式。程度杆步距不应大于1500
观察
钢卷尺测量
抽查数量：板下及大梁下全数检查
①方案审查
②平行检验
剪

撑
竖向设置
分别沿纵向、横向全高、全长以两端开场每隔4排立杆设一道竖向剪撑。当砼竖向与程度构造同时浇筑时竖向剪撑应优先设置在柱间〔即大梁下〕纵横双向轴线区域。
观察
抽查数量：全数
①方案审查
②搭设前后平行检验
程度设置
沿全平面从顶步下程度杆所在平面开场每隔5～6步设一道程度剪撑
观察

①方案审查
②搭设前后平行检验
跨数
剪撑与程度杆〔或地面〕夹角应为45°～60°宜跨越5～7根立杆
观察

①方案审查
②搭设前后平行检验
连墙件
支架整体应与周围已浇筑完砼柱、墙板等构造设置刚性拉结。拉结点宜靠近杆件主节点。连墙件宜按以下数量设置：竖直方向每2个步高或每层楼面或沿柱高每4米设置一处；程度方向每3跨设置一处；如周边无既有建筑物应采取其他有效措施。
观察
抽查数量：全数
①方案审查
②搭设前后平行检验
扣件安装
扣件螺栓拧紧扭力矩应为40N.m～65 N.m
扭力扳手检测
抽查数量：不少于扣件总数的5立杆顶部扣件不少于抽查总数的80
①方案审查
②搭设前后平行检验
