高新广场南道路道路监理细则.doc

编：

高新广场南道路道路工程

监

理

细

那么

年 月 日

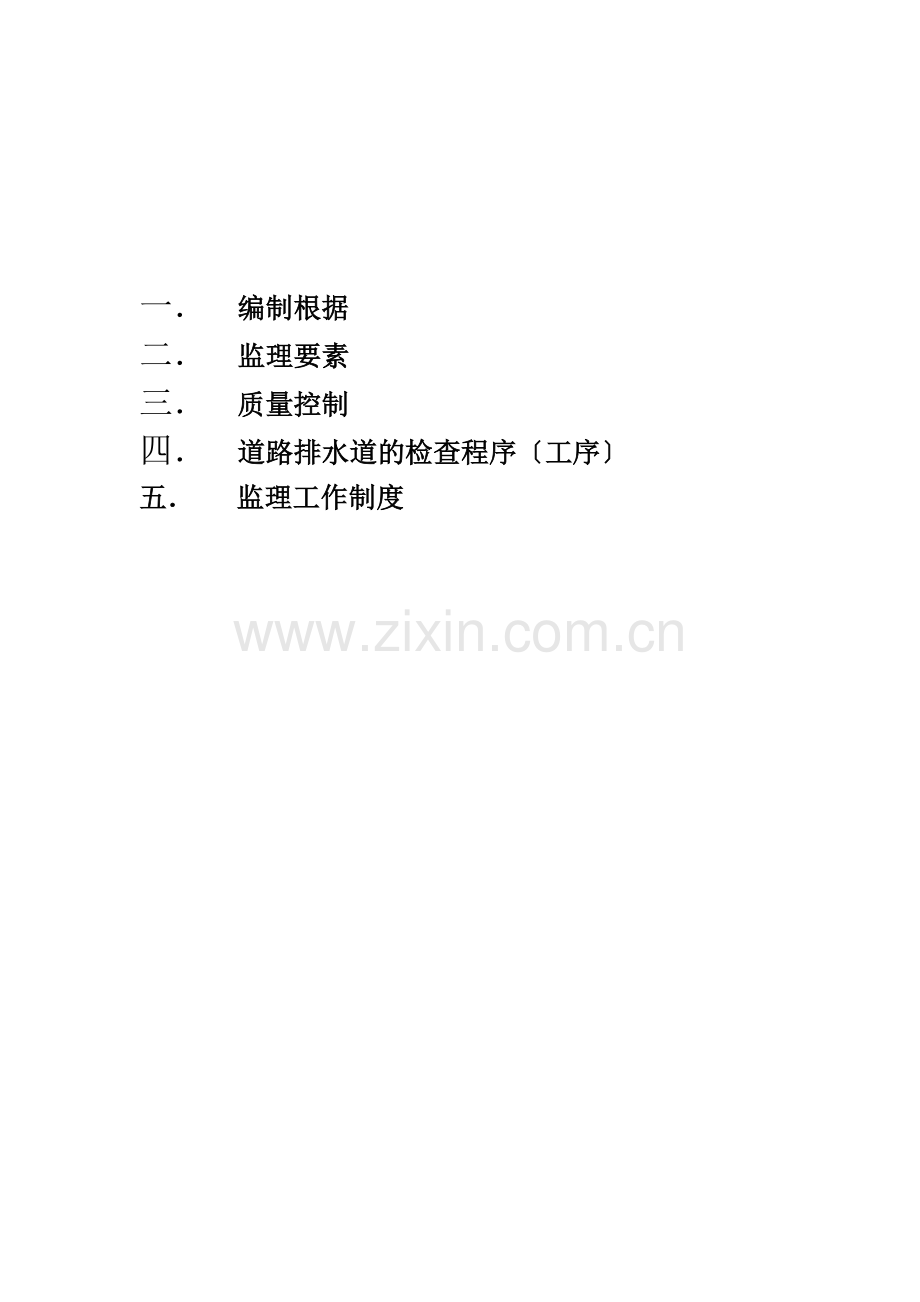

一． 编制根据
二． 监理要素
三． 质量控制
四． 道路排水道的检查程序〔工序〕
五． 监理工作制度

一．编制根据
本细那么按照高新广场南道路工程施工设计图政道路工程质量检验评定；政排水渠工程质量检验评定业主与施工、监理各方签定的合同等。
本细那么与〈监理规划〉配套使用。

二． 监理要素
⒈核验施工资质和操作人员上岗答应证；
⒉检查路基测量和施工放样施工机械和进场材料的检查、抽检与审批；
⒊审查开工、施工组织设计和质量保证体系；
⒋审查施工用料如水泥、砂石料的出厂合格证及其检验混凝土配合比 ⒌混凝土试块强度以及沥青混凝土的材质合格证等；混凝土预制件及材的出厂合格证及其检验等。

三．质量控制
⑴道路根底〔土路基〕
1． 一般规定路基填方用土应经施工现场用土鉴定合格前方可采用；
2． 路基填土应不含有任何不适宜使用的土如淤泥、沼泽土、含有残树根和易于腐朽物质的土以及含水量超过的土；
3． 路基填土应分层回填夯实每层压实厚度不得大于30～35厘米保证压实厚度为20 cm左右；
4． 每一层填土铺松土后应检查含水量是否接近最正确含水量假设含水量超过最正确含水量过多〔一般大于3以上〕就必须进展翻松、晾晒。
5． 道路路基施工在重型击实条件下的压实度为：路基以下0～80厘米路基压实度为9580厘米以上路基压实度为93挖方在0～30厘米内的路基压实度为95；
6． 为保证路基的稳定施工中应注意排水措施的施行并在施工中不断完善。
7． 路基、路床检验的评定：

序
工程
允许偏向及
压实度〔〕
检验频率
检验
范围
点 数
1
填 方
0～80cm95
1000m2
每层1组3点
用灌砂法检 验
80cm 以上93
1000m2
每层1组3点
用灌砂法检 验
2
挖 方
0～30cm95
1000m2
每层1组3点
用灌砂法检 验
3
中 线
高 程
±20
20m
1
用水准仪测 量
4
宽 度
不小于设计规定
40m
1
用尺量
5
横 坡
±20且不大
于±0.3
20m
路宽〔m〕
＜9
2
用水准仪测 量
9～15
4
＞15
6

⑵混凝土路面
1. 混合料原材料的控制：水泥品种、石子粒径及砂子含泥量等。
2. 混凝土的配合比：本工程采用c30混凝土
3. 混凝土施工工艺：运输、浇筑的措施及机械化程度保证混凝土的凝集时间等、
4. 混凝土试块的制作：每批至少一组试块〔一样配合比〕并对试块进展养护〔湿度90温度20摄氏度左右〕28d后进展试压。
5. 混凝土施工条件控制：温度、运输浇筑间歇、振动器的振动时间和范围深度及养护。
6. 拌制混凝土的水源控制保证拌制成的混凝土符合各项要求。
⑶水泥稳定土根底
1． 各种原材料应根据工程进度情况准备并取样试验合格前方能使用；
2． 施工中应严格控制混合料的级配、松铺厚度、碾压、复压遍数和分层摊铺的规定；
3． 混合料从拌合均匀到压实时间应根据不同混合料的水化结硬速度而定应予注意；
4． 压实厚度应根据压路机械的压实功能并不得大于20公分且不得小于10公分；
5． 压实成型并经检验符合规定后应保持潮湿状态下养生养生的长短应根据温度确定当温度在20℃以上时不得小于7d；5——20℃时不得小于14d并封闭交通；
6． 在混合料基层上铺筑沥青面层时应对基层外表进展一次检查和清扫。发现部分变形松散和污染应及时修补清理并宜适量洒水保持基层外表潮湿；
7． 混合料应采用碾压成型的最底含水量的情况下压实其最底含水量宜小于最正确含水量的1〔集料用量为85时〕
8． 水泥稳定土的验评

序
工程
允许偏向
〔mm〕
检验频率
检验
范围
点数
1
压实度
≥93
20m
1
弯沉法
2
厚度
+20-10
1000m2
1
用尺量
3
宽度
-20
40m
1
用尺量
4
平整度
15
20m
1
用3米直尺量取值
5
中线高程
±20
20m
1
用水准仪
测 量
6

横坡度
±20且不大于±1
20 m
路宽〔m〕
＜9
2
用水准仪
测 量
9～15
4
＞15
6
⑷排水道
1． 排水道工程的材、道附件材料应符合有关的规定并应出具出厂合格证；
2． 施工前应由设计进展设计交底当发现施工图有误时应及时向设计提出更正；
3． 沟槽开挖时应及时挖排水沟降水确保槽底不受水浸泡和扰动土基。排水沟的深度不宜小于30厘米；
4． 沟槽开挖至设计高程后宜采用盲沟排水并挖集水井利于抽排；
5． 排水盲沟及排水井情况的构造布置应做好施工记录；
6． 开挖土方时 槽底高程的允许偏向为±2厘米开挖石方时允许偏向为+2厘米-20厘米；
7． 道安装前宜将、件按施工设计的规定摆设便于起吊及运送；
8． 节下入沟槽时不得与支撑及已入槽内的道互相碰撞不得扰动根底；
9． 承插口或企口多种接口应平直环形间隙应均匀、实、饱满不得有裂纹等；
10． 排水道施工完毕并经检验合格后沟槽应及时回填回填土时应符合以下规定：
① 槽底至顶50厘米范围内不得含有有机物、大于5厘米的砖石等硬块在抹带接口处周围应用细粒土回填；
② 回填土的每层虚铺厚度以压实工具和压实度确定并且应由沟槽两侧对称运入槽内高差不得超过30厘米；
③ 道沟槽位于路基范围内时顶以上25厘米范围内回填土表层的压实度不得小于87其他部位回填土的压实度为93〔重型压实〕。
11． 排水道的验评：
沟槽允许偏向
序
工程
允许偏向〔mm〕
检验频率
检验
范围
点数
1
槽底高程
0
-30
两井之间
3
用水准仪测量
2
槽底中线
每侧宽度
不小于规定
两井之间
6
挂中心线每侧
计3点
3
沟槽边坡
不陡于规定
两井之间
6
用坡度尺检验每侧计3点

平基、座允许偏向
序
工程
允许偏向〔mm〕
检验频率
检验
范围
点数
1
混凝土抗压强度
必须符合附录三的规定
100m
1组
必须符合附录三的规定
2
垫层
中线每侧宽度
不小于设计规 定
10m
2
挂中心线每侧
计1点
高程
0
-15
10m
1
用水准仪测量
3
平基
中线每侧宽度
+10
0
10m
2
挂中心线每侧
计1点
高程
0
-15
10m
1
用水准仪测量
厚度
不小于设计规 定
10m
1
用尺量
4
座
肩宽
+10
-5
10m
2
挂边线用尺量
每侧计1点
肩高
±20
10m
2
用水准仪测量
每侧计1点
5
蜂窝面积
1
两井之间〔每侧面〕
1
用尺量蜂窝
总面积

安允许偏向

序
工程
允许偏向〔mm〕
检验频率
检验
范围
点数
1
中线位移
15
两井之间
2
挂中心线
用尺量
2
内底高程
D≤1000mm
±10
两井之间
2
用水准仪测量
D＞1000mm
±15
两井之间
2
用水准仪测量
倒虹吸
±30
每道直
4
用水准仪测量
3
相邻内底错口
D≤1000mm
3
两井之间
3
用尺量
D＞1000mm
5
两井之间
3
用尺量

四．道路排水道的检查程序〔工序〕
1． 道路工程工序的划分
道路工程依政道路工程质量检验评定划分为路基、基层、面层、附属构筑物等工序。
2． 排水工程工序的划分
排水工程依政排水渠工程质量检验评定划分为沟槽、平基、座、安、接口、检查井、闭 水、回填等工序〔座、安、接口可分为一个工序〕。

五．监理工作制度
1． 图纸会审及技术交底制度；
2． 施工组织设计审批制度；
3． 工程质量〔工序检验及隐蔽工程〕检查验收制度；
4． 进场材料、设备检验制度；
5． 工程质量整改、停工整改制度；
6． 设计变更和变更设计工作程序制度；
7． 分项、分部和工程验收制度。
