沥青混凝土及混凝土路面监理细则.doc

泰州第四污水处理厂及配套网工程
沥青混凝土及混凝土路面监理细那么
泰州海给排水理建立的泰州第四污水处理厂及配套网工程由中机国际工程设计研究院设计勘察：泰州建筑设计研究院施工：江苏广宇建立集团监理：镇江江大工程建立有限责任。
根据中机国际工程设计研究院对泰州第四污水处理厂厂区道路设计
⒈厂区道路路面宽有12m9.5m, 7m6m4m规格有单坡道路双坡道路。道路纵坡为0.5﹪坡向雨水井道路控制点标高为3.15厂区大门口路面标高为3.20m道路未注明转弯半径均为3m。
⒉道路路面施工待建筑物及各种工程道开工后进展路基必须有足够的实度地表耕土植物根系必须去除遇暗浜路段应对路基进展清淤换土处理填土应分层压实、基槽下800mm深度范围内的实度应到达93﹪800-1500mm深度范围内实度应到达85﹪-90﹪。道路基层及面层的施工、养护及材料规格要求应严格按照各有关施工执行参照有关道路工程施工及验收规程验收。
⒊道路断面构造①土基压实〔压实度≥93﹪〕②20cm12﹪灰土③25cm二灰碎石〔石灰、粉煤灰、碎石、二6：14：80〕④透层油〔PC-Z乳化沥青0.7～1.1L/M2〕⑤5cm细粒式沥青混凝土〔AC-131〕
⒋①雨水口位置及做法详见工艺图籍②路牙做法详见路边石大样图为控制好厂路道路施工现拟订细那么如下：

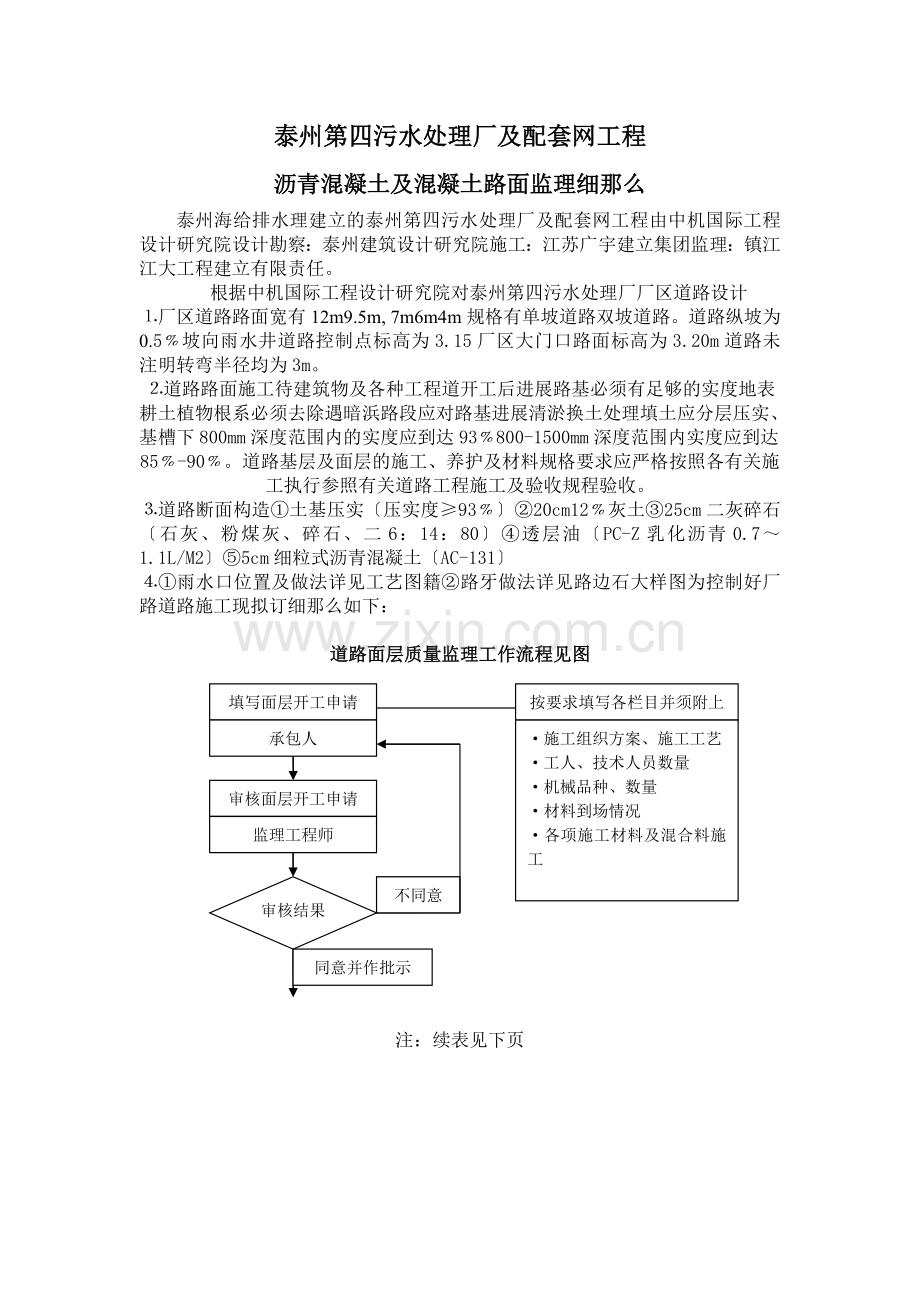

道路面层质量监理工作流程见图
填写面层开工申请
承包人
审核面层开工申请
监理工程师
审核结果
不同意
同意并作批示
按要求填写各栏目并须附上
·施工组织方案、施工工艺
·工人、技术人员数量
·机械品种、数量
·材料到场情况
·各项施工材料及混合料施工

注：续表见下页

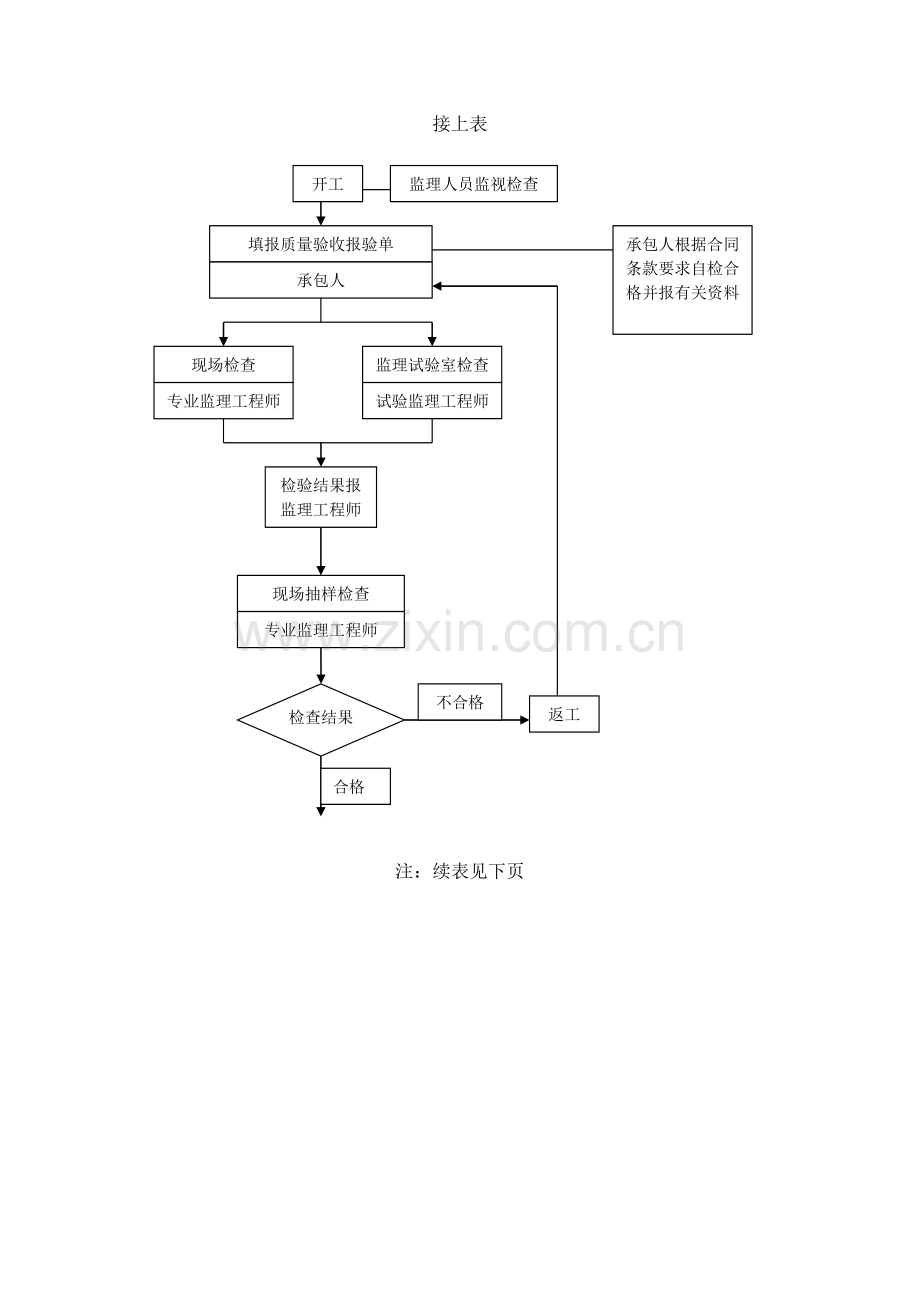

接上表
填报质量验收报验单
开工
承包人
现场检查
专业监理工程师
监理试验室检查
试验监理工程师
检验结果报监理工程师
现场抽样检查
专业监理工程师
检查结果
监理人员监视检查
合格
承包人根据合同条款要求自检合格并报有关资料
返工
不合格

注：续表见下页

接上表

填写质量验收单
专业监理工程师
单项〔个〕工程完成
填写中间交工证书
承包人
汇总、检查该单项工程中每道工序的各项?质量验收单?并将其编填入?中间交工证书?
专业监理工程师
现场抽样检查
专业监理工程师
检查结果
签认中间交工证书
监理工程师
返工
不合格
合格

道路面层质量监理工作流程

二、道路面层质量监理工作内容
1、水泥混凝土面层
水泥混凝土面层是以水泥、碎〔砾〕石、砂和水按一定配合比经过拌合、摊铺、震捣成型和养生而修筑的高级路面〔包括素混凝土、钢筋混凝土、钢纤维混凝土等〕。它具有强度高、耐久性能好、=养护费用低适应重载、高速和繁的交通量要求。目前在我国城道路、工矿道路、机场、停车场和码头等工程中采用较多。随着城建、交通和水泥工业的开展水泥混凝土面层必将越来越多地被采用。
2.施工工艺流程与监理工作流程
水泥混凝土面层施工工艺流程见图
基层验收
模板安装
砂垫层摊铺
隐蔽检查验收
摊铺混凝土
震捣〔一〕
〔平板震捣器〕
全幅拉杠找平
震捣〔二〕
全幅行夯震捣
大耙、木抹找平
铁抹子赶光压实
拉毛、刷纹、养生
切缝、剔缝
清缝、灌缝
验收
材料、机具准备
原材料检验
混凝土配合比设计
混凝土搅拌、运输
现场取样
作混凝土试件
成活器成活
拆模刷油
确定板块分格、分幅及跳仓顺序
测设
安装
伸缩缝板
传力杆、钢筋
提出缝板上部
补仓

水泥混凝土面层施工工艺流程
b.水泥混凝土面层质量监理工作流程见图
3、监理工作要点

检测模板安装
承包人自检双方选择位置
混凝土施工配合比检验
承包人
浇筑混凝土
监理旁站检查
·按规定频率随机抽样
·直顺度及高程合格监理签认
·监理按规定频率工程进展抽检
·检查虚厚度
·检查钢筋：传力杆安放位置
震捣作业
监理旁站
整体抹光
监理人员监视控制
检查锯缝养生
监理旁站检查
面层外型检测
承包人自检双方选择位置
填写面层质量验收报验单
承包人填写专业监理工程师签认
抽检
专业监理工程师
审批结果
·观察实度
·控制模板位置
·控制高程、平整度坡度
·检查抹面拉毛均匀度
·锯缝监理旁站
·养生监理检查湿度
·按规定频率随机抽样
·按设计要求检查各部尺寸
·检验强度监理旁站
·按规定频率随机抽样
合格
签认中间交工证书
监理工程师
返工
不合格
按规定要求承包人自检合格并报有关资料
按设计规定承包人自检合格后申请检测

水泥混凝土面层质量监理工作流程

三、 在开工之前监理人员应做好以下各项工作：
⒈ 监理工程师应根据设计和图纸、技术、规程及技术制定水泥混凝土面层施工质量监理工作细那么补充有关技术；审核承包人开工、施工工艺、施工质量控制及有关材料、混凝土施工配合比的试验等资料；
⒉ 专业监理工程师应检查道路面层的施工放样、检验所用材料和施工配合比等提交检测结果和试验供监理工程师决策；
⒊ 监理人员应根据承包合同检查施工场地及到场的搅拌、运输、震捣等施工机具设备其规格、型及功能是否与承包合同及施工组织设计中所列相符。
施工中监理人员应监视检查以下主要内容：
⒋ 随时抽检使用水泥、砂、石的品质规格检验水泥混凝土的水灰比、塌落度、及抗压强度其质量、强度合格给予书面认可。
⒌ 检测支模的直顺度、高程、位置、模板尺寸及砂垫外表的平整度、实情况合格应给予签字认可。
⒍ 摊铺混凝土时检查安放的角隅钢筋、边缘钢筋及其他加固钢筋的位置传力杆是否与纵缝垂直绑扎是否结实套筒是否完好。
⒎ 震捣时应检查震捣的顺序〔先四角处后板中先钢筋网下后平行道路方向〕震捣的实度防止有蜂窝、麻面现象防止漏震。
⒏ 检查混凝土成型后的压光抹平及各种缝〔伸缩缝、纵横缝等〕的工序处理检查厚度、宽度、平整度及与其他相邻构筑物的衔接高程并对外观进展检查。合格应给予书面认可。
⒐ 对施工中掺用外加剂或使用真空吸水工序应按有关质量进展检测。
⒑ 冬季施工应控制其施工温度并按有关规定进展检测。
⒒ 施工完成后承包人保持潮湿养生或采用塑料薄膜养护并检查填缝质量。
⒓ 工程完毕时承包人做好工程资料的整理归档工作准备参加工程交工开工验收。

验收合格基层
验收合格侧石
测设高程网
沥青混凝土混合料
卸料
摊铺沥青混凝土混合料
轻压
筛补
接缝〔茬〕处理
重压碾压完毕
验收
检查油温
石油＞120℃
煤＞100℃
检查油温石油100～120℃
油温
石油＞70℃
煤＞50℃

沥青混凝土面层施工工艺流程
四、质量、检测频率与
⒈工程所用材料与水泥混凝土配合比应符合?水泥混凝土路面施工及验收?〔GBJ97-87〕中的有关规定。
⒉水泥混凝土面层外形尺寸及外观检查。应符合水泥混凝土面层质量监理汇总表的规定见表
⒊沥青混凝土面层
沥青混凝土面层是由粒径大小不同的矿料〔碎石、石屑、砂、石粉等〕以路用沥青为结合料按一定比例配合、拌制经过拌铺压实而成型的高级路面其规格有粗粒式、中粒失、细粒式和沥青砂。
⒋施工工艺流程与监理工作流程
①沥青混凝土面层施工工艺流程见图
②沥青混凝土面层质量监理工作流程见图

检测各位高程
测量监理工程师
检测车上混合料温度
现场监理人员
进展摊铺整型
监理旁站检查
进展碾压
监理旁站
压实度检测
监理旁站
封面
监理人员监视检查
验收质量检查
承包人自检双方选择位置
填写质量验收报验单
承包人填写专业监理工程师签认
抽检
专业监理工程师
审批
·合格批准签认
·控制温度不合格回绝卸料
·检查外观质量
·按规定频率随机测虚厚度、宽度
·检验平整度坡度路拱
·检查接茬
·监测遍数与外观
·按规定频率随机抽样
·监测压实度监理旁站
·监测外观与附属构筑物交差
·检查平整度宽度及路拱
·按规定频率随机抽查
验收前承包人自检合格并报有关资料
·按规定频率随机抽样
返工
不合格
签认中间交工证书
监理工程师

沥青混凝土面层质量监理工作流程

序
工程
质量
允许误差〔mm〕
检验频率
检验
检验程序
认可程序
备注
范围
点数
1
支模
直顺度

5
50m
1
拉20m小线取值
监、承双方共同选择位置承包人检测记录并填写报表
监理工程师书面认可
各类检验指标承包人须按合同技术要求严格执行和满足
2
高程
±5
20m
1
用水准仪测量
3
水泥混凝土路面
抗压强度
按设计要求
不底于设计规定
每台班
1组
政道路工程质量检验评定CJJ1－90附录三
监、承双方共同选择位置承包人检测记录并填写报表
监理在场承包人做试验监理工程师书面认可
4
抗折强度
试块强度平均值不底于设计规定
每台班
1组
5
厚度
＋20－5
每块
2
用尺量
在监理人员在场的情况下由承包人检测并填写各类报表
需经监理工程师最终的书面认可方为有效
6
平整度

5
块
1
用3m直尺量取值
7
相邻板高差
3
缝
1
用尺直量
8
宽度
按设计要求
－20
40m
1
用尺直量
9
中线高程
按设计要求
±20
20m
1
用水准仪量
10
横坡
按设计要求
±10且不大于±0.3﹪
20m
路宽〔m〕
＜9
2
用水准仪量
9～15
4
＞15
6
11
纵缝直顺

10
100m缝长
1
拉20m小线量取值
12
横缝直顺
≤2﹪
40m
1
沿路宽拉线量取值
13
蜂窝麻面面积
3
每块每侧面
1
用尺量蜂窝总面积
14
井框与路面高程

每座
1
用尺量取值
15
外观检查
⒈外观外表不得有脱皮、印痕、裂缝、石子外露和缺边角现象。恻石、缘石直顺曲线圆滑路面拉毛纹理适宜。
⒉面层与构筑物相接应平顺路面边缘不得有积水。
目测
监、承双方共同选择位置承包人检测记录并填写报表
同上
五、监理工作要点
⒈施工前准备监理人员应做好以下工作：
①监理工程师应根据合同要求设计和图纸规定、有关技术编制适用本工程的沥青混凝土面层施工质量监理工作细那么；审核承包人开工、施工方案、质量控制、使用材料及；沥青混凝土的试验等。
②检查已验收合格的基层及侧石、缘石、雨水井、窨井等附属构筑物的安砌是否符合要求。
③检查施工机械如喷布机、摊铺机、压路机及压边机等有关机具性能、规格及试运转情况。
④检查面层施工作业条件是否已全部具备和落实。
⒉在施工过程中监理人员应监视检查以下主要内容：
①检查测设的各种测桩是否齐备控制边线高程、路面高程及平整度。
②检测运至现场沥青混凝土的外观质量、车上温度不合格回绝卸料。
③检查摊铺、碾压等各道工序的施工工艺流程。
④控制碾压温度、碾压遍数碾压实度及外观质量。
⑤检查接茬、夯边施工质量。
⑥道路面层成型后应及时对面层外观及外型各部尺寸进展检查发现问题及时进展修补使之符合设计规定合格签字认可。
⒊质量、检测频率与
①喷洒粘层油用量应按设计规定喷洒应在摊铺沥青混凝土前2～3h进展喷洒时应均匀一致。
②沥青混凝土混合料质量及控制温度应符合以下规定：
③级配组合应满足设计规定的规格；
④外观质量应颜色均匀一致无花白石子及颗粒离析现象；
⑤控制温度：运至现场车上温度石油沥青混合料不得小于120℃；煤沥青混合料不得小于110℃。碾压时温度：石油沥青混合料不应低于100℃；煤沥青混合料不应低于70℃。
⑥摊铺松厚度应为设计厚度乘以松铺系数松铺系数：机械为1.15～1.30；人工为1.2～1.4。
⑦外观检查与外形尺寸、弯沉值、压实度应符合沥青混凝土面层质量监理汇总表的规定见表。

序
工程
质量
允许误差〔mm〕
检测频率
检验
检验程序
认可程序
备注
范围
点数
1
△压实度
达100﹪合格
＞95﹪
2000㎡
1
称质量检验
监承双方选择试验位置承包人试验并填写报表
监理在场试验结果由监理工程师书面认可

2
△厚度
应符合设计规定
＋20
－5
2000㎡
1
用尺量
3
弯沉值
应符合设计规定
小于设计规定

路宽〔m〕
＜9
2
用弯沉仪检测
监承双方选择试验位置承包人试验并填写报表
检测结果须得到监理工程师的书面认可
弯沉值：mm/100
9～15
4
＞15
6
4
平整度

＜2.6
20m
路宽〔m〕
＜20
2
见注2
接茬应严平顺、烫缝不应枯焦
＞20
4
3
20m
路宽〔m〕
＜9
1
见注2
9～15
2
＞15
3
5
宽度
应符合设计规定
－20
40m
1
用尺量

6
中线高程
±20
20m
1
用水准仪测量
7
横坡
±10且不大于±0.3﹪
20m
路宽〔m〕
＜9
2
用水准仪测量
9～15
4
＞15
6
8
井框与路面的高差

5
每座
1
用尺量取值

9
外观检查
⒈外观外表应平整、坚实、不得有脱落、掉渣、裂缝、烂边粗细料集中等现象
⒉用10t压路机碾压后不得有明显轮迹
⒊表层与路沿石及其他构筑物应接顺不得有积水现象
目测
监承双方共同检查承包人记录并填写报表
同上

注：⒈质量度采用马歇尔稳定仪或30Mpa(300㎏/c㎡)
⒉测平议及3m直尺测平整度〔任选一种〕。
