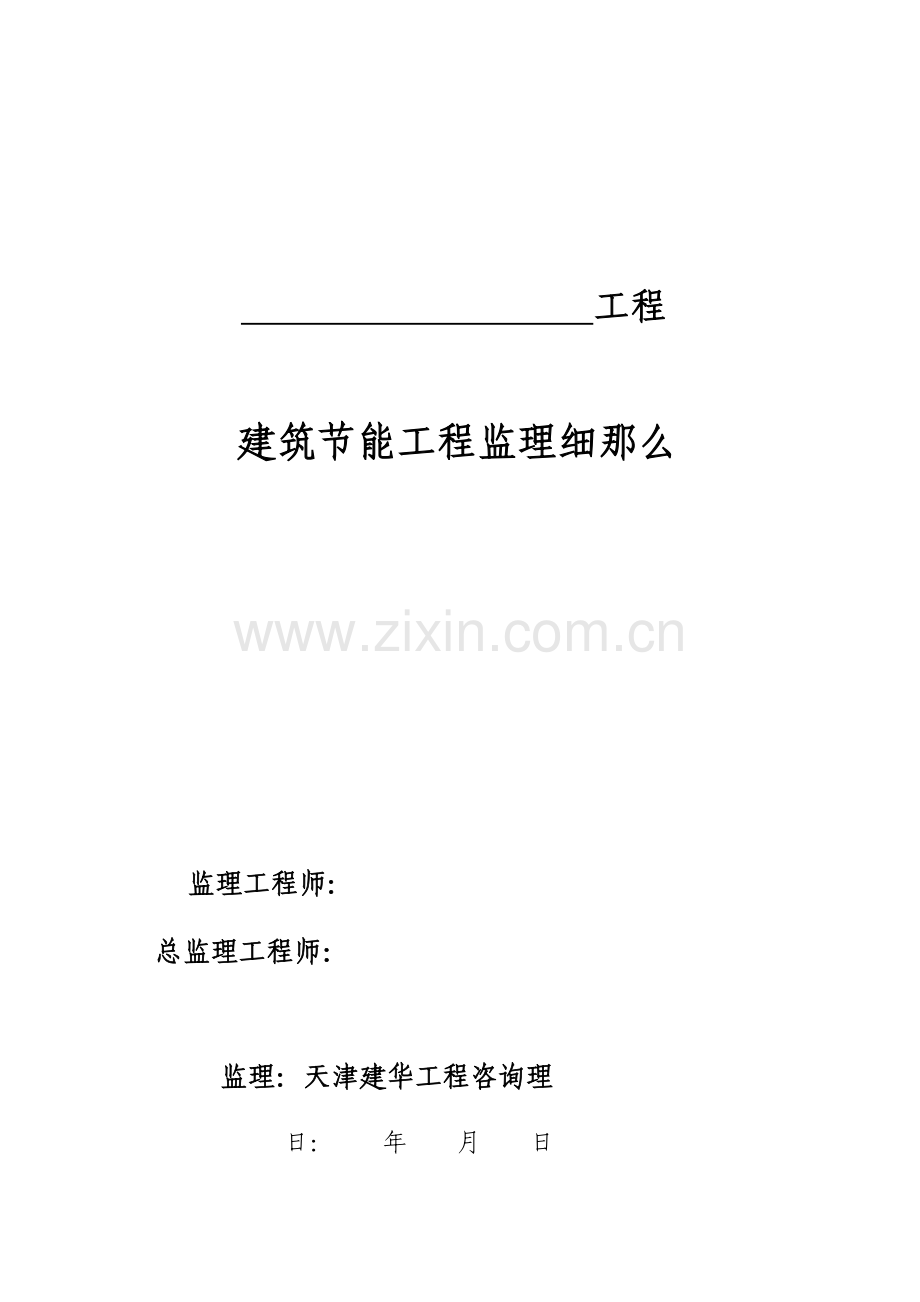

建筑节能工程监理细则t5.doc

工程

建筑节能工程监理细那么

监理工程师：

总监理工程师：

监理：天津建华工程咨询理

日： 年 月 日

1.建筑节能工程特点：
1.1. 建筑节能工程概况：本工程节能工程包括墙体保温系统、屋面保温系统、屋面保温系统、窗户保温系统幕墙保温系统、空调节能系统、电气节能系统。
1.2. 建筑节能工程设计要求：
屋面保温采用40厚挤塑聚苯板系统传热系数为0.84W/m2.K；
外墙采用30厚阻燃性聚苯板保温系统0.94W/m2.K；
外窗采用断热铝合金低辐射双层中空玻璃6+12A+6遮型自身遮系数0.55。传热系数3.0W/m2.K
天窗采用断热铝合金低辐射中空玻璃窗6+12A+6遮型自身遮系数0.55传热系数3.0W/m2.K
外门采用节能外门传热系数2.47W/m2.K
2.编写的主要根据：
2.1?外墙外保温工程技术规程?JGJ144-2004
2.2?建筑节能工程施工质量验收?GB50411-2007
3.工程监理部建筑节能工程质量控制体系组织：

总监理工程师
王一民
门
窗
部
位监理人员

王伊浦
幕
墙
部
位监理人员

王瑞萍

屋
面
部
位监理人员

王伊浦
楼地
面
部
位监理人员

王瑞萍
采
暖
部
位监理人员

杨宝林
通风与空调监理人员

杨宝林
空调
与供热系统监理

杨宝林
配电与照明监理

张
镇
中
墙
体
部
位
监
理
人
员

王伊浦

4.本工程建筑节能工程主要监理控制内容识别

建筑节能工程
监理内容
发生划√
要求施工〔显示内容划√〕
监理工作
审查建筑节能工程专项承包企业资质、施工人员上岗操作证书

□专项承包企业资质
□施工人员上岗操作证书
审查
审查施工建筑节能理体系

□应建立有效的建筑节能工程的质量理体系
□应到达现场组织理机构健全岗位职责分工明确
□人员装备到位
□有建筑节能工程质量控制工作制度
审查
审查施工建筑节能工程专项方案

□成篇
□施工工艺操作流程及施工作业措施
□施工进度方案的安排
□保温原材料及半成品质量控制措施
□施工出现质量问题的处理预案
□节能工程成品保护的措施
□采用节能新材料、新工艺、新技术、新设备应有相应的施工工艺措施和证明材料应按照有关规定经建立行政主部门组织专家证并备案施工前应制定专项施工技术方案
□经承包主部门会签
□经技术负责人批准
经专业监理工程师审查总监理工程师签署确认
外墙外保温系统
□采用泡沫聚苯颗粒混合浆料
□EPS板或XPS板作为保温层
□专项施工方案中有此章节
审查；编制针对性监理控制细那么
门窗及玻璃

□专项施工方案中有此章节
审查；编制针对性监理控制细那么
幕墙

□专项施工方案中有此章节
审查；编制针对性监理控制细那么
屋面

□专项施工方案中有此章节
审查；编制针对性监理控制细那么
楼地面

□专项施工方案中有此章节
审查；编制针对性监理控制细那么
采暖

□专项施工方案中有此章节
审查；编制针对性监理控制细那么
通风与空调

□专项施工方案中有此章节
审查；编制针对性监理控制细那么
空调与供热系统

□专项施工方案中有此章节
审查；编制针对性监理控制细那么
配电与照明

□专项施工方案中有此章节
审查；编制针对性监理控制细那么

5.监理工作流程：

建筑节能工程施工方案审批

专业监理工程师审查
总监理工程师审批

建筑节能工程材料〔见证取样〕质量审查

节能隐蔽工程旁站、检查

节能工程检验批、隐蔽工程质量验收

建筑节能工程分项工程质量验收

建筑节能工程子分部工程质量验收

6．监理工作及控制措施：
6.1施工准备监理阶段：
6.1.1总监理工程师明确指定专业监理工程师负责相应专业节能工程的监理工作。并制定工作制度。
6.1.2工程施工前总监理工程师组织监理人员熟悉设计和、本有关建筑节能法规与本工程相关的建筑节能。
6.1.3审查建筑节能设计图纸是否具有经过施工图审查机构审查批准的。未经审查或审查未批准的施工图不得使用。
6.1.4审阅总承包编制的施工组织设计内容中的建筑节能工程施工理的描绘。其中应明确显示：节能工程专项理机构的建立；专业分包队伍的理；平安消费理；建筑节能工程质量监制度等。
6.1.5审查建筑节能工程专业分包企业资质、平安消费答应证、施工人员上岗操作证书。
6.1.6建筑节能工程开工前总监理工程师应组织专业监理工程师审承包主部门会签、技术负责人批准的建筑节能专项施工方案和工艺提出监理审查书面并经总监理工程师审批签署。
6.1.7参加由建立组织的建筑节能设计交底会议。监理专业工程师会同施工整理睬议纪要将洽商解决和需要设计解决的问题开列详目各方签署备忘。
6.1.8监理审查建筑节能专项施工方案和技术措施应主要包括以下内容：
l 平安消费理措施和日常理制度
l 材料控制
l 节能保温工程操作工艺和质量
l 节能工程工序质量交接检查制度
l 天津节能保温工程图集未注明的细部详图需要图示说明的关键环节的处理措施如：外墙外保温、接触空气的楼板保温、非采暖公共空间保温、热桥部位的处理以及屋面保温节能、门窗幕墙节能保温、暖通空调系统节能、电气节能等。
6.1.9保温系统全部材料是一个厂家提供应向采购方索要保温系统形式检验和施工工艺说明。
假设保温系统的材料由不同的厂家提供应在施工前足够的时间内催促施工委托具有资质的试验进展型式检验并出具。
检查施工向操作人员的技术、平安交底记录。
拟进场的建筑节能工程材料及部品的符合复试条件时专业监理工程师及时会同施工现场见证取样、送检复试；
监理人员对材料的见证取样必须全程在场并伴随送至委托试验室监理日志记录见证取样工作。未经见证取样的复试将被监视站视为无效。
监理工程师应按以下要求审核承包报送的拟进场的建筑节能工程材料及部品的质量证明：
l 保温系统和组成材料出厂合格证；说明书、型式检验与设计一致；
l 进场材料验收记录其中应注明：消费厂家；进场日和数量；材料、部品质量状况应与出厂合格证相符。施工、监理、业主相关人员签署齐全。
l 现场见证取样复试结是否符合和设计要求。材料进场数量是否与检验批次吻合。
l 区分是否使用明制止、淘汰的材料和部品。
l 购入的建筑材料、部品应经过主部门允许使用的备案证明。
6.1.15保温工程正式开工前应在现场制作示范样板经建立、监理、施工共同验收并书面确认符合要求前方可大面积展开施工。示范样板验收过程要留有照片记录〔如外墙保温样板验收时须翻开保温层检验保温层与墙体的粘结情况并对保温层与墙体的粘结以及采用锚栓进展抗拉承载力现场试验〕。
总监应会同专业监理工程师共同与施工按照原那么结合工程实体情况划分检验批形成备忘录供各方协调执行。
总监理工程师必须审查任何人选定的建筑节能工程检试验机构资质应符合法规要求。
节能工程开场施工前主动检查或召集专题会议落施行工准备情况形成记录或。
6.2施工过程监理阶段：
6.2.1对未提供节能保温系统、保温材料、保温部品形式检验、现场抽样复试的不允许进展节能保温工程应立即发出监理单书面警示承包。当警示无效时立即书面主部门。
对未经监理人员验收或验收不合格的建筑节能工程材料、部品不得在工程上使用；应立即发出监理单书面告知承包限将该类材料、部品撤出现场。监理日志应记录此过程。
节能保温工程施工间监理人员加大巡视、检查频次监视承包按照建筑节能设计和施工方案进展施工。
在施工过程中不得随意更改设计如确需变更时应有设计变更并经原图审机构审查同意并经总监理工程师、建立审查确认方可施行。对于发现有违背建筑节能的应提出书面监理警示。当警示无效时立即书面主部门。
6.2.5专业监理工程师应按样板墙的作法对监理旁站人员进展交底留存交底记录。
对建筑节能施工中出现的质量问题或违背专项方案施工的应及时下达监理单要求承包立即整改专业监理工程师应检查整改结果。情况严重时总监理工程师必须签发停工直至向主部门书面。
6.2.7对节能施工中的墙体、屋面、热桥部位各层隐蔽工序实行旁站监理和不定揭开检查；按照现场划分的检验批做好旁站记录；执行隐蔽工程验收程序签署隐蔽验收记录。
监理人员应对各道工序的检验批应进展跟踪检查催促施工及时按照检验批部位报验并签署验收填写验收台帐。杜绝因监理工作不及时阻碍施工进程。
上道隐蔽工序未进展验收签署承包不得进展下一道工序的施工。监理人员应严肃执行本项制度。
6.2.10对承包报送的建筑节能隐蔽工程、检验批和分项工程、子分部工程质量验收记录进展审核后应及时予以签认。当发现所报表单有错误或不时应以单的方式要求承包立即改正错误的表单监理留存不应退回。
6.2.11由总监理工程师负责组织工程监理部建立以下台帐：
l 节能保温材料、部品进场验收台帐
l 节能保温材料、不品见证取样和复试结果台帐
l 各工序检验批分类台帐台帐要求列项完好、分类明晰、不漏项与实际进场批次数量吻合。
6.2.12监理过程中运行的监理工作资料应与工程同步签署及时。其中包括：监理日记、旁站记录、监理单、联络单、会议记要、停工等。
6.2.13建筑节能工程的监理过程及其资料理还应按制定的?建筑工程施工阶段监理运序?规定执行。

7．监理质量控制要点和控制目的值：

7.1外墙外保温工程：
7.1.1监理流程
熟悉图纸、相关规程、－分包资质审查—专项方案审查—保温材料进场验收－材料见证取样复试－样板墙验收〔安装抗拉强度检测〕－基层处理检查与验收－保温板保温层安装的检查与验收－胶粉聚苯颗粒保温层施工的检查与验收－保护面层施工的检查与验收－分项工程验收】

7.1.2理要点和目的值
理内容
理要点
目的值
熟悉图纸、相关规程、
1. 经图审机构批准设计图纸
2. 节能设计变更图纸必须经图审机构批准
3. 相关节能规程、。
1. 理解外墙外保温设计构造及要求。
2. 掌握相关节能规程、要求。
3. 书面提出图纸中的问题。
4. 明确关键部位旁站点编制监理细那么】
审查分包队伍资质
1. 节能保温专项资质；平安消费答应证。
2. 工程经理获得岗位证书。
3. 分包已与总包签订平安消费协议。
4. 操作人员经过培训证明材料
明晰；日有效】

明晰；日有效】
验证书面】

验证书面】
审查节能工程专项方案
审查内容包括：
1. 施工节能工程质量理组织
2. 制定了质量理、工序交接检验制度。质量关注点的措施。
3. 具有施工操作工艺的篇章
4. 保温系统应采用与其配套的材料和技术描绘
5. 现场储存保温材料防淋、防火措施。
6. 实体工程遗留缺陷的处理预案。
7. 验证20层以上外保温工程平安专家证结果。
8. 保温工程平安施工保证措施
9. 关键部位质量保证措施的筹划
10．采用新材料、新工艺、新技术需经建立行政主部门证备案。
11．季节性施工防护措施。

施工组织设计中应包括外墙节能工程内容；外墙节能工程开工前编制此节能工程专项方案经施工主部门、技术负责人审批签署。】

符合设计要求满足现场条件】

成篇】
重点描绘绘制详图】

验证主部门批准的备案】
保温材料进场的检查与验收
材料质量证明检验
1. 审阅保温系统组成的材料合格证和说明书。
2. 审查保温性能检验。

3. 审阅供给方提供的外保温系统定型和成套技术的型式检验。〔非同一消费厂家的外保温系统应现场补做型式检验〕

4. 常用保温材料复验工程及性能指标。

5. 抽样复试的条件：
模塑聚笨板〔EPS〕

挤塑聚笨板〔XPS〕

泡沫聚笨颗粒混合浆料的混合粉

6．玻璃纤维网

7．胶粘剂、抹面胶浆、抗裂砂浆、界面砂浆

8．检查进场材料数量验收记录。

合格证齐全有效；参数符合设计要求。】
日有效；性能指标符合设计、相关节能规程】
1.有效为2年；性能指标符合设计、相关节能规程
2.型式检验内容有：系统耐候性能、抗风载性能、抗冲击性能、耐冻融性能、抹面层不透水性能、保护层水蒸气浸透阻性能、吸水量性能】
详附表1 及?天津民用建筑围护构造节能建测技术规程?〔DB29—88--2007〕
附录A表

使用前应在自然条件下陈化不少于42天或在60℃蒸汽中养护不少于5天。】

使用前应在自然条件下陈化不少于45天。】
自消费日起3天前方可使用；超过60天时必须重新复试。
干度应满足在180～250kg/ m3范围内。】
均不得小于750N/50mm耐碱拉伸断裂强力保存率均不得小于50。】

进场使用时间及有效应符合消费企业要求。】

进场时间、数量与实际发生相符且与检验批次相吻合。】
见证取样复试
在现场按照检验批〔详见附录表1〕对外墙节能材料抽取复试样本。

1.监理伴随见证取样送至试验室；在日志中记录工作过程。
2.复试结果应符合附录表3的相应规定。】
样板墙验收〔安装抗拉强度现场检验〕
1. 开工前组织样板墙施工养
护到达强度监理组织验收。验收时必须进展以下试验：
1〕胶粘剂与水泥砂浆粘结抗拉强度现场试验。〔基层抹水泥砂浆〕
2〕保温层与基层的粘结抗拉强度现场试验。
3〕 EPS(XPS)板衬于模板内现浇混凝土外墙外保温系统现场粘结抗拉强度试验。
4〕后置锚栓固件的锚固力现场拉拨试验。
应经建立、监理、施工共同
验收书面确认留有验收过程照片记录。】

在枯燥状态下不得小于0.6Mpa
浸水48小时后不得小于0.4Mpa。】
检验值不得小于0.1Mpa且破坏部位不得位于各层界面。】
检验值不得小于0.1Mpa且破坏部位于保温层内。】

应符合设计要求。】
基层处理检查验收
1. 基层清理不可简化

2. 混凝土墙体基层。

3. 非混凝土墙体外外表。

4. 水泥砂浆找平层与墙体粘结验收。

5. 按照每一个完好工作面组织验收
应清洁无油污、脱模剂等阻碍粘结附着物；对凸起、空鼓、开裂、弱化和疏松部位应剔除、修补找平。】

应满足强度、平整度、垂直度相关要求否那么抹水泥砂浆找平层。】
均应抹水泥砂浆〔强度按设计要求〕找平层作为保温层基层。】
应结实不得有脱层、空鼓、裂缝面层不得粉化、起皮、爆灰等现象且平整度、垂直角符合相关要求。】
签署验收记录】
保温板保温层安装的检查与验收
1. 保温板尺寸。

2. 墙体弹出安装保温板控制线。

3. 外墙阴面、洞口、变形缝、装饰线等必要部位设置控制线。
4. 阴角处保温板。
5. 门窗洞口四角处保温板。

6. 保温板现场裁切。
7. 墙面边角处保温板宽度。
8. 挤塑板粘贴前涂界面剂。
9. 保温板反面涂胶粘剂。

10. 保温板侧边外露部分用网格布反包处理。
11. 保温板安装允许偏向。

12. 辅助固定保温板锚固件〔栓〕。

13. 山墙部位设置工字型金属嵌固带〔连同锚拴辅助固定〕。
14. 分格线、装饰线的安装。

15. 保温细部节点：阴交、变形缝装饰条的保温处理。
16. 保温板拼接缝处理。
宽度不宜大于1200mm高度不宜大于600mm。】
应保证保温板程度顺序排列上下层竖缝应逐行错缝。】
符合设计图纸要求板端面必须封闭】

应交织互锁。】
不得拼接应采用整块板切割成形板缝应分开角部至少200mm。】
切口与板面垂直。】
不小于300mm。】
符合界面剂使用说明书要求。】
7层以下建筑有效粘剂面积率不得小于40；7层及7层以上建筑有效粘剂面积率不得小于70。】
符合相关图集要求。】

应符合附录表4规定要求。】

按设计要求设置应在粘贴保温板24小时后进展其安装应符合设计及相关图集要求。】
在7层至18层隔层设置18层以上每层设置。】
应用专用开槽器具凹口处保温板厚度不小于35mm。线条突出墙面大于100mm应加设机械固定件。】
应符合设计和相关图集要求。】

应采用聚胺酯灌填抹平外表枯燥后外表打磨。】
胶粉聚苯颗粒保温层施工的检查与验收
1. 保温浆料的配制。

2. 见证取样送检保温浆料同条件养护试件。
3. 保温浆料的抹灰。

4. 保温层硬化后质量验收。
1．配合比符合设计要求计量准确。
2．按说明要求搅拌。
3．在说明的允许时间内用完。】
检测导热系数、干度、压缩强度应符合附录3表规定要求。】
1．应分遍抹灰每遍间隔24小时以上。
2．每遍厚度不宜超过20mm。
3．第一遍抹灰应压实。最后一遍用大杠搓平。
4．外表、接茬不应出现断裂、夹渣、粉化、结壳等；施工单元连续施敷。
5．保温层厚度不得有负偏向；允许偏向详附录表4】
1．保温层厚度不得有负偏向。
2．保温层干度应在180 Kg/m3至250Kg/m3范围内。】
保护面层施工的检查与验收
1. 胶粉聚苯颗粒保温层具备施工的条件。
2. 保温板保温层具备施工的条件。
3. 变形缝处固定的分隔条。

4. 第一遍面层抗裂砂浆。

5. 外墙网格布铺设。

6.窗洞口四角沿45°方向铺设加强层。
7.变形缝处网格布。

8.分隔缝处网格布。
9.第二遍面层抗裂砂浆具备施工的条件。
10.第二遍面层抗裂砂浆。
保温层充分枯燥固化。】

粘贴保温板至少24小时到达结实。】

1．分隔条宽度同变形缝宽度。
2．固定高度与保护面层外表齐平。
3．分隔条须横平竖直。】
1．砂浆厚度为1.7-2mm；砂浆面积略大于一块网格布。
2．将网格布立即压入砂浆内；网格布应平整无皱褶。
3．严禁先贴网格布后抹砂浆不得干搭接不得外露。】
1．应自上而下铺设。
2．左右搭接宽度不小于100mm。
3．上下搭接宽度不小于80mm。
4．角处应加宽400mm宽网格布一道。】

在铺设大面网格布下加铺300mmX200mm网格布。】
应断开预先在缝两侧粘贴保温板上预贴250mm宽的翻包网格布。】
不得断开且不得在此处搭接。】
第一遍面层砂浆已硬化。】

1．砂浆要全部覆盖网格布。
2．面层砂浆总厚度按材料不同可控制在3mm-6mm之间。】
分项工程验收
1. 检验批的划分：
a. 用于墙体节能的材料、构件等进场验收的检验批。

b. 墙体保温隔热材料的导热系数、度、压缩性能、燃烧性能的检验。

c. 墙体节能工程施工的保温层厚度保温层与基层及各构造层之间有粘结的检验。

d. 后置锚固件的检验。

e. 保温浆料同条件养护试件的检验。

f. 外保温系统抗冲击性的现场检验。

2． 墙外保温工程主要资料：

a. 图纸会审、设计变更、洽商记录。
b. 原材料出厂合格证及进场检〔试〕验。
c. 施工试验及见证复试检测。

d. 节能工程外墙检验批质量验收记录。

e. 隐蔽工程检查验收记录〔包括墙体热桥部位处理〕

f. 分项工程质量验收记录。

按进场每批次为一个检验批每批抽查3个试样检查质量证明按其出厂检验批核查。】
全数检查质量证明及进场复试。】

以500m2-1000m2划分为一个检验批缺乏500m2也划分为一个检验批〔也可根据与施工流程相一致且方便施工与验收的原那么由施工与监理〔建立〕共同商定〕；每100m2应至少抽查一处每个检验批应抽查5且不少于5处。】

以500m2-1000m2划分为一个检验批缺乏500m2也划分为一个检验批〔也可根据与施工流程相一致且方便施工与验收的原那么由施工与监理〔建立〕共同商定〕；每100m2应至少抽查一处每个检验批应抽查5且不少于5处。】
以500m2-1000m2划分为一个检验批缺乏500m2也划分为一个检验批〔也可根据与施工流程相一致且方便施工与验收的原那么由施工与监理〔建立〕共同商定〕；每100m2应至少抽查一处每个检验批应抽查5且不少于5处。】

首层墙面及门窗口分别抽取1组10J；
二层及以上部位每两层抽取墙面1组3J】

设计交底记录相关方签字齐全。
变更成册】
与原材料品种一致；检验与使用规格一致。】
与进场材料数量批次、见证取样记录相对应；结应符合设计与相关规程规定要求。】
与检验批的划分相对应；检验批的数量符合实体工程状况；验收质量应符合设计与相关规程规定要求。】
要求有监理过程验收记录和图像资料；查验质量应符合设计与相关规程规定要求。】
验收记录数量符合规程要求内容、结完好、明确签字齐全。】

附录1 表 建筑节能工程用主要材料的见证取样
序
取样及试验名称
代表批量及抽样频率
复试工程
1
绝热用模塑聚苯乙烯泡沫塑料〔EPS板〕
同一消费厂家、同一规格、同一批次进厂每5000㎡为一批缺乏5000㎡的按一批计。
表观度、压缩强度、导热系数、燃烧性能、尺寸稳定性。水蒸气透过系数、吸水率。
2
绝热用挤塑聚苯乙烯泡沫塑料〔XPS板〕
同一消费厂家、同一规格、同一批次进厂每5000㎡为一批缺乏5000㎡的按一批计。
表观度、压缩强度、导热系数、燃烧性能、尺寸稳定性、吸水率。
3
硬质泡沫聚氨酯
同一消费厂家、同—规格、同一批次进厂每5000㎡为一批缺乏5000㎡的按一批计。
度、压缩强度、导热系数、吸水率、断裂伸长率。
4
外墙胶粉聚苯颗粒保温浆料〔JGl58-2004〕
1．粉状材料：以同种同一级别同一规格20t为一批缺乏一批的按一批计。从每批任抽10袋从每袋中分别取样不少于500克混合均匀按四分法缩取算比实验所需量大1.5陪的试样为检验样。
2．液态剂的材料：以同种同一级别同一规格10t为一批不是一批的按一批计。取样按GB-3186?涂料的取样?的规定进展。
1．胶粉料：初凝结时间终凝结时间。
2．聚苯颗粒：堆积度。
3．胶粉聚苯颗粒保温浆料：湿表观度、于表观度、导热系数、抗压强度、28天软化系数、燃烧性能、水蒸气透过系数。
5
胶粘剂
同一消费时间、同一配料工艺条件下制得的为一批粉状每20t为一批；液态每10t为一批。
拉伸粘结强度〔与水泥砂浆及保温板〕、可操作时间。
6
抹面胶浆
同一消费时间同一配料工艺条件制得的为一批粉状20t为一批液体类10t为一批。
拉伸粘接强度柔韧性、可操作时间
7
抗裂砂浆
同种同一级别同一规格粉状材料20t液体材料10t为一批。
可使用时间、拉伸粘结强度、浸水拉伸粘结、强度压折比
8
界面砂浆
同种同一级别同一规格粉状材料20t液体材料10t为一批。
压剪粘结强度
9
耐碱玻纤网格布
同一规格、同一消费工艺、稳定连续消费的材料每5000㎡为一批缺乏5000㎡的按一批计。每批随机抽取5个包装每个包装随机抽取1平方米作为检验样。
面积质量
耐碱拉伸断裂强力〔经、纬向〕
耐碱拉伸断裂强力保存率〔经、纬向〕
断裂应力〔经、纬向〕
10
弹性底漆
同种同一级别同一规格10t为一个检验批。缺乏10t按一批计。
容器中状态、施工性、枯燥时间、断裂伸长率
11
柔性水腻子
同种同一级别同一规格10t为一个检验批缺乏10t按一批计。
容器中状态、施工性、枯燥时间〔表干〕、打磨性、耐水性96h、耐碱性48h、粘结强度、柔韧性、低温贮存稳定性
12
外墙饰面涂料抗裂性
同种同一级别同一规格10t为一个检验批缺乏10t按一批计。
平涂用涂料、连续性复层建筑涂料、浮雕类非连续性复层建筑涂料
13
面砖粘结砂浆
同种同一级别同一规格粉状材料20t液体材料10t为一批。
拉伸粘接强度、压折比、压剪粘接强度、线性收缩率
14
面砖勾缝料
同种同一级别同一规格粉状材料20t液体材料10t为一批。
拉伸粘接强度、压折比、透水性
15
热镀锌电焊网
同一消费厂家、同一规格、同批次进厂每4000㎡为一批缺乏4000㎡的按一批计。
焊点抗拉力、镀锌层质量
16
锚栓
同一厂家消费的同一规格、同尺寸和同成分、同一批次的每l万个为一批。
单个锚栓抗拉承载力。
单个锚栓对系统传热增加值。
17
砂加气保温块
同品种、同规格、同等级的砌块以10000块为一检验批。
度等级、干体积度Kg/m3、导热系数W/(m.K)、抗压强度Mpa、枯燥收缩mm/m
18
建筑外门窗
同一厂家消费的门窗按单项建立工程面积≤10000㎡时取一组面积>10000㎡取2组。
同一厂家消费的、单项建立工程台门、分户门、单元门分别抽检1组。
抗风压性能保温性能空气浸透性能、雨水浸透性能
19
中空玻璃
单项建立工程工程同一消费厂家的中空玻璃取1组。

20
建筑幕墙
单项建立工程工程同一消费厂家的建筑幕墙取1组
抗风压性能、保温性能、空气浸透性能、雨水浸透性能、平面内位移
21
配电电缆、电线
同一厂家供给每种缆线5个规格以上时取样不少于2个规格5个及以下规格时取样不少于1个规格。
截面积、电阻值
22
照明开关、插座
同厂家每种一样规格抽取3个。
温升、电气间隙
23
高效节能照明光源、灯具及附属装置
每种照明光源不少于1％缺乏100套不少于1套每种灯具不少于1套。
光参数、镇流器自身功耗、谐波含量、功率因数等
24
散热器
散热器按每次进场的数量复试1％且不少于2组
散热量、传热系数、金属热强度等
25
风机盘机组
风机盘机组按每次进场的数量复试2％但不少于2台。
制冷量、制热量、风压、功率
26
道、设备保温〔绝热〕材料
各种保温〔绝热〕材料每次进场均应复试复试总次数不得少于2次
导热系数、度、吸水率、厚度

附录2 表 外墙外保温系统性能要求
检验工程
性能要求
抗风荷载性能
系统抗风压值Rd不小于风荷载设计值。
EPS板薄抹灰外墙外保温系统、胶粉EPS颗粒保温浆料外墙外保温系统、EPS板现浇混凝土外墙外保温系统和EPS钢丝网架板现浇混凝土外墙外保温系统平安系数K应不小于1.5机械固定EPS钢丝网架板外墙外保温系统平安系数K应不小于2
抗冲击性
建筑物首层墙面以及门窗口等易受碰撞部位：10J级；建筑物二层以上墙面等不易受碰撞部位：3J级
吸水量
水中浸泡1h只带有抹面层和带有全部保护层的系统的吸水量均不得大于或等于1.0kg/㎡
耐冻融性能
30次冻融循环后
保护层无空鼓、脱落无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1MPa破坏部位应位于保温层
热 阻
复合墙体热阻符合设计要求
抹面层不透水性
2h不透水
保护层
水蒸气浸透阻
符合设计要求
注：水中浸泡24h只带有抹面层和带有全部保护层的系统的吸水量均小于0.5ks/㎡时不检验耐冻融性能。

附录3表 外墙外保温系统组成材料性能要求
检验工程
性能要求
EPS板
胶粉EPS颗粒保温浆料
保
温
材
料
度〔kg/m3〕
18~22
－
干度〔kg/m3〕
－
180~250
导热系数[W/(m·K)]
≤0.041
≤0.060
水蒸气浸透系数
[ng/(Pa·m·s)]
符合设计要求
符合设计要求
压缩性能〔MPa〕
〔形变10％〕
≥0.10
≥0.25〔养护28d〕
抗拉强度〔MPa〕
枯燥状态
≥0.10
≥0.10
浸水48h取出后枯燥7d
－
线性收缩率〔％〕
－
≤0.3
尺寸稳定性〔％〕
≤0.3
－
软化系数
－
≥0.5〔养护28d〕
燃烧性能
阻燃型
－
燃烧性能级别
－
B1
EPS钢丝网架板
热阻〔㎡·K/W〕
腹丝穿透型
≥0.73〔50mm厚EPS板〕
≥1.5〔100mm厚EPS板〕
腹丝非穿透型
≥1.0〔50mm厚EPS板〕
≥1.6〔80mm厚EPS板〕
腹丝镀锌层
符合GB/T 37—1999规定
抹面胶浆、抗裂砂浆、界面砂浆
与EPS板或胶粉EPS颗粒保温浆料拉伸粘结强度〔MPa〕
枯燥状态和浸水48h后≥0.10破坏界面应位于EPS板或胶粉EPS颗粒保温浆料
饰面材料
必须与其他系统组成材料相容应符合设计要求和相关规定
锚栓
符合设计要求和相关规定

7.2外门窗及玻璃安装保温工程监理要点：

7.2.1监理流程
熟悉图纸、相关规程、－审查分包资质—审查专项方案—进场材料的检查与验收－材料质量证明检验、见证取样复试－外门窗洞口的检查与验收－外门窗框〔辅框〕安装的检查与验收－门窗扇、玻璃安装的检查与验收－分项工程验收】

7.2.2理要点和目的值
理内容
理要点
目的值
熟悉图纸、相关规程、
1. 外门窗设计图纸及变更。
2. 相关节能要求规程、。
1.理解外门窗构造与要求。
2.掌握相关规程、要求。
3.书面提出图纸中的问题。
4.明确关键部位旁站点编制监理细那么。】
审查分包施工队伍资质
1.能保温专项资质；平安消费答应证。
2.工程经理获得岗位证书。
3.分包已与总包签订平安消费协议。
4.操作人员经过培训证明材料
明晰；日有效】

明晰；日有效】
验证书面】

验证书面】
审查节能工程专项方案
1. 施工节能工程质量理组织
2. 制定了质量理、工序交接检验制度。质量关注点的措施。
3. 具有施工操作工艺的篇章
4. 门窗及其相关材料提交样品的筹划。
5. 门窗保温施工样板的说明。
6. 实体工程遗留缺陷的处理预案。
7. 保温工程平安施工保证措施
8. 关键部位质量保证措施的筹划
9．季节性施工措施。
1.施工组织设计中应包括外门窗节能工程内容；外门窗节能工程开工前编制此节能工程专项方案
2.经施工主部门、技术负责人审批签署。】

成篇】
重点描绘绘制详图】

材料进场的检查与验收
材料质量证明检验
1. 进场的外门窗〔单元门、分户门、台门、外窗及其玻璃〕
2. 中空玻璃检验批见证抽样规那么。
3. 门窗玻璃的品种、规格及性能指标符合设计要求。
5．封胶、聚氨酯发泡剂。
6．金属外门窗割断热桥措施应符合设计要求和。

7．检查进场材料数量验收记录。
核查出厂合格证；性能检测技术参数符合设计节能。】
单项建立工程工程同一消费厂家的中空玻璃取1组。】
检查出厂合格证和检测。】

核查出厂合格证；性能检测】
核查出厂合格证；性能检测技术参数符合设计节能。】
性能检测详见附表1
进场时间、数量与实际发生相符且与检验批次相吻合。】
见证取样复试
在现场按照检验批〔详见附录表1〕对外门窗节能材料抽取复试样本。

1． 外门窗进场按照检验批见证抽样规那么。

2． 门窗保温性能抽样复试。

3． 中空玻璃温度抽样复试。
4． 常用保温材料复验工程及性能指标。

1.监理伴随见证取样送至试验室；在日志中记录工作过程。
2.复试结果应符合设计与附录表4的相应规定。】

同一厂家消费的门窗按单项建立工程面积≤10000㎡时取1组面积>10000㎡取2组。
同一厂家消费的按单项建立工程台门、分户门、单元门分别抽检1组。】
保温性能、抗风压性能、气性能、水性能。】
温度≤—40 oc。】

详附表1及?天津民用建筑围护构造节能建测技术规程?〔DB29—88--2007〕 附录A表
外门窗洞口检查与验收
1. 洞口位置。
2. 洞口预留尺寸。
应符合设计图纸要求。】
应满足保温厚度要求。】
外门窗框〔附框〕安装的检查与验收
1. 安装外门窗框〔或附框〕制止在轻质砌体上采用射钉安装固定片。
2．金属副框的隔断热桥措施应与门窗框的热桥处理相当
3．外门窗框或副框与洞口之间的间隙填充

4．外门窗框与副框之间的间隙填充
1.固定片应距框角、中竖框、中横框150~200mm；
2.固定片间距应≤600mm。】
对照设计图纸剖开一樘验证检查30】
必须采用弹性闭孔材料填充饱满；严禁采用水泥砂浆勾缝。隐蔽验收；全数检查】
必须采用封胶封；严禁采用水泥砂浆勾缝。隐蔽验收；全数检查】
门窗扇、玻璃安装的检查与验收
1.外门窗扇安装、玻璃镶嵌。

2.门窗镀膜玻璃安装。

3.中空玻璃安装。

4.特殊门的保温及安装。
6．钢制分户门安装

5．外窗遮设施功能。
7．天窗的安装。

8．玻璃幕墙详专项监理细那么。
封条安装位置要正确；镶嵌结实不得脱槽接头处不得开裂必要时采用玻璃胶封。】
安装镀膜方向、位置正确。全数检查】
内外表不得有污迹阻碍透视和粘接剂飞溅现象。全数检查】
性能符合设计要求和】
门框与墙体间应填充保温材料实隐蔽验收；全数检查】
位置准确、可调节性能灵敏。】
安装位置、坡度正确封闭严嵌缝处不得渗漏。淋水检查。】
分项工程验收
1. 外门窗安装检验批的划分：
l 同一厂家的同一品种、类型、规格的门窗及门窗玻璃的检验批。
l 同一厂家的同一品种、类型、规格的特种门及门玻璃的检验批。
2. 外门窗安装抽样数量
l 同一厂家的同一品种、类型、规格的门窗质量抽查数量。

l 同一厂家的同一品种、类型、规格的特种门质量抽查数量。

l 镀膜玻璃安装

l 中空玻璃层安装。

l 玻璃遮系数的检验批。

3．外窗安装完成抽样进展现场气性能实体试验。

以每100樘划分为一个检验批缺乏100樘也为一个检验批；】

以每50樘划分为一个检验批缺乏50樘也为一个检验批；】

每批应抽查5且不少于3樘缺乏3樘应全数检查。高层的外窗每批抽查10且不少于6樘缺乏6樘应全数检查。】
每批应抽查50且不少于10樘缺乏10樘应全数检查。】

按检验批每批抽5且不少于5件〔处〕。】
按检验批每批抽5且不少于10件〔处〕。】
按检验批每批抽1且不少于2
件〔处〕。】
按同一消费厂家的同一品种、类型的检验不少于一次：当工程建筑面积少于1000㎡的每次抽查1樘；大于或等于1000㎡的每次抽查3樘。】
门窗节能工程主要资料：

门窗节能工程主要资料：
1. 施工图纸、设计交底记录、设计变更、洽商记录。
2. 门窗出厂合格证及性能检测
3. 门窗进场验收记录和复试检〔试〕验。
4. 门窗安装工程质量检验批、、隐蔽验收记录。
5. 玻璃安装工程检验批质量验收记录。
6. 外窗现场气性能实体试验。
7. 分项工程质量验收记录。

设计交底记录相关方签字齐全。
变更成册】
与门窗品种、规格一致；性能检验与使用的规格一致。】
进场数量与见证取样记录及复试数量相符。】
验收批数量、隐
