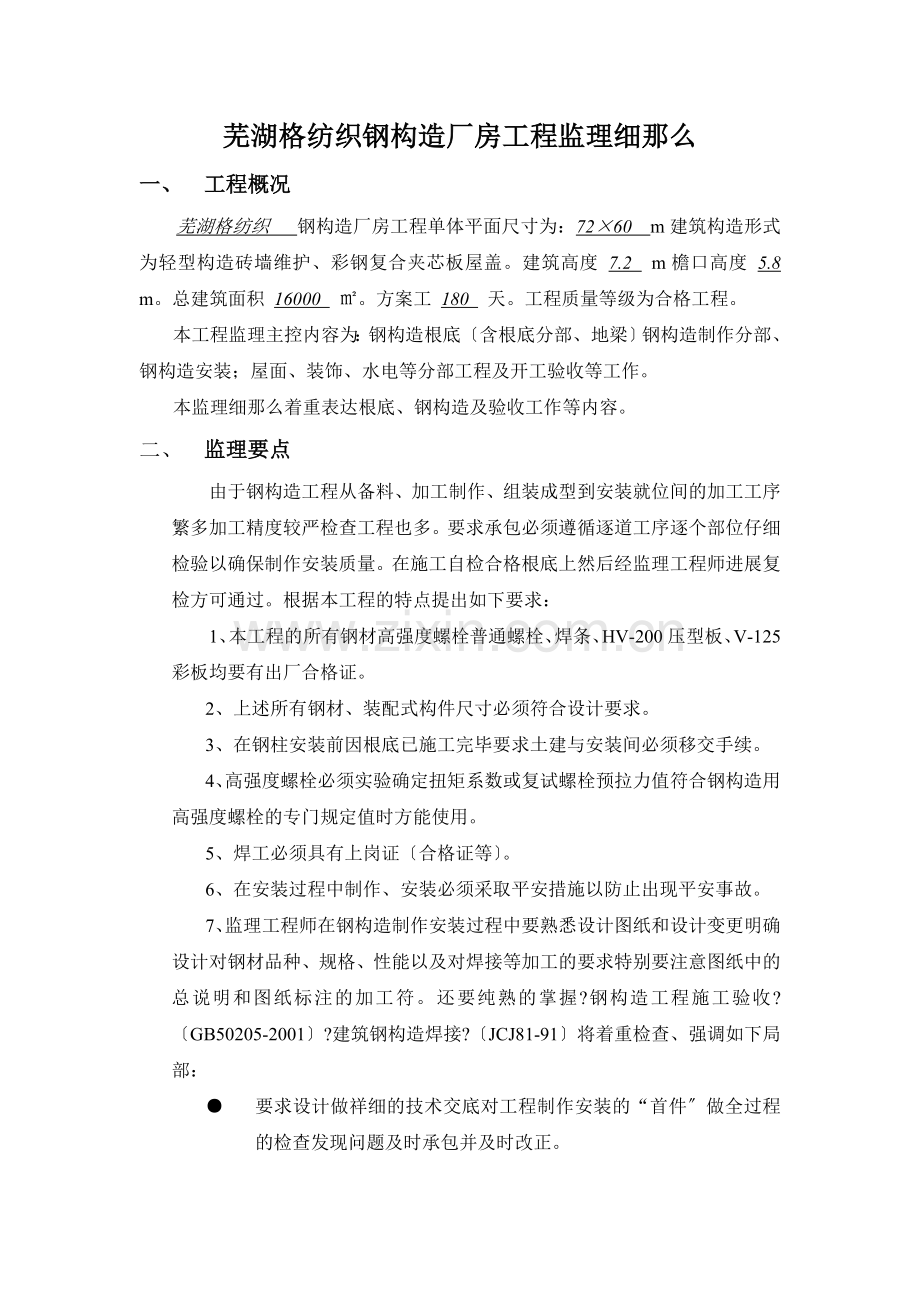

芜湖格纺织钢构造厂房工程监理细那么
一、 工程概况
芜湖格纺织 钢构造厂房工程单体平面尺寸为：72×60 m建筑构造形式为轻型构造砖墙维护、彩钢复合夹芯板屋盖。建筑高度 7.2 m檐口高度 5.8 m。总建筑面积 16000 ㎡。方案工 180 天。工程质量等级为合格工程。
本工程监理主控内容为：钢构造根底〔含根底分部、地梁〕钢构造制作分部、钢构造安装；屋面、装饰、水电等分部工程及开工验收等工作。
本监理细那么着重表达根底、钢构造及验收工作等内容。
二、 监理要点
由于钢构造工程从备料、加工制作、组装成型到安装就位间的加工工序繁多加工精度较严检查工程也多。要求承包必须遵循逐道工序逐个部位仔细检验以确保制作安装质量。在施工自检合格根底上然后经监理工程师进展复检方可通过。根据本工程的特点提出如下要求：
1、本工程的所有钢材高强度螺栓普通螺栓、焊条、HV-200压型板、V-125彩板均要有出厂合格证。
2、上述所有钢材、装配式构件尺寸必须符合设计要求。
3、在钢柱安装前因根底已施工完毕要求土建与安装间必须移交手续。
4、高强度螺栓必须实验确定扭矩系数或复试螺栓预拉力值符合钢构造用高强度螺栓的专门规定值时方能使用。
5、焊工必须具有上岗证〔合格证等〕。
6、在安装过程中制作、安装必须采取平安措施以防止出现平安事故。
7、监理工程师在钢构造制作安装过程中要熟悉设计图纸和设计变更明确设计对钢材品种、规格、性能以及对焊接等加工的要求特别要注意图纸中的总说明和图纸标注的加工符。还要纯熟的掌握?钢构造工程施工验收?〔GB50205-2001〕?建筑钢构造焊接?〔JCJ81-91〕将着重检查、强调如下局部：
● 要求设计做祥细的技术交底对工程制作安装的“首件〞做全过程的检查发现问题及时承包并及时改正。
● 构件在拼接时防止扭曲构件起拱不准确。
● 对焊接的质量验收除了对焊缝的外形尺寸外表质量检查外还要检查焊缝的缺陷按图纸的要求确定焊缝质量等级的缺陷的分级进展无损探伤。
● 柱子在安装之前祥细检查底脚螺栓与轴线相对位置偏移量。
● 钢柱的单节柱垂直度同一层各柱柱顶标高偏向上、下柱连接处的错口值。
● 钢构造防火涂料品种技术性能、厚度做法应符合设计要求及有关规定。
● 涂料与基层及各层间粘接结实、不空鼓、不脱落。
三、 监理范围和监理人员
本工程由北京华旭工程建立监理事务所合肥分所进展施工阶段的三控两一协调的监理工作。
本工程主要监理人员如下：

总监理工程师
高级工程师
瞿大界

监理工程师

孙 恒 中
监 理 员

李 青

四：本工程监理根据：
一、?设计?；
二、?钢构造工程施工质量验收?〔GB50205-2001〕；
三、?钢筋混凝土工程施工质量验收?〔GB50204-2002〕；
四、?钢构造高强度螺栓连接的设计施工及验收规程?〔JGJ82-91〕；
五、?建筑钢构造焊接规程?；〔JGJ81-91〕；
六、?砌体工程施工质量验收?〔GB50203-2002〕
七、其它有关装饰工程〔地面〕、屋面水电安装等有关规程。
五、根底局部：
1、 建筑物的定位轴线、根底轴线、标高应符合设计要求。
2、 根底、地梁钢筋混凝土施工应符合?GB50204-2002?中的相关规定。不得出现振捣不实露筋现象。
3、 根底顶面、支承面、座浆板、杯口尺寸、预防埋螺栓的位置尺寸必须符合以下表1~表4规定值：
4、
支承面、地脚螺栓位置允许偏向
表1
项 目
允许偏向〔㎜〕
支 承 面
标 高
±3.0
程度度
L/1000
地脚螺栓
螺栓中心偏移
5.0
预 留 孔 中 心 偏 移
10.0

座浆垫板的允许偏向
表2
项 目
允许偏向〔㎜〕
顶面标高
0.0—-3.0
水 平 度
L/1000
位 置
20.0

杯口尺寸允许偏向
表3
项 目
允许偏向〔㎜〕
底面标高
0.0—-5.0
杯口深度H
±5.0
杯口垂直度
H/100且大于10.0
位置
10.0
地脚螺栓尺寸允许偏向
表4
项 目
允许偏向〔㎜〕
螺栓露出长度
+30.0—0.0
螺纹长度
+30.0—0.0
六、钢构造制作分项
〔一〕钢构造材料
1、 钢构造制作所用的原材料的品种、规格、性能应该符现行和设计要求。
2、 组焊梁、栓所用的钢板厚度、型钢规格尺寸及制作允许偏向应符合值。
3、 对以下六种情况必须进展现场取样送样复验。
〔1〕无进出口质量检验部门的复验商验的国外进口钢材；
〔2〕对混批、混炉的钢材；
〔3〕钢板厚度t≥40㎜且承受沿板厚方向拉力时；
〔4〕钢构造中的受力拉杆、梁用钢板；
〔5〕对质量证明有疑义的钢材；
〔6〕质量有疑的钢材〔质量证明疑义、证明不全、质量证明书中的工程少于设计要求的材料〕。
〔二〕焊接材料
1、钢构造工程中所采用的焊接材料必须按设计要求选用同时所选用的焊接必须符合现行要求。
2、对以下几种情况的出现那么必须对焊接材料复验。
① 建筑构造平安等级为一级的一、二级焊缝；
② 建筑构造平安等级为二级的一级焊缝；
③ 大跨度构造中的一级焊缝；
④ 设计要求的；
4、 焊条、焊剂因保不当受潮或外观不符合要求不仅影响操作工艺性能而且还会对焊缝的理化性能造成不利影响杜绝在工程中使用。
〔三〕连接用紧固件
1、 高强度大六角螺栓连接副的扭矩系数和扭剪型高强度螺栓连接副的紧固轴力是影响高强度螺栓连接质量的最主要的因素。消费厂家出厂前要进展检验并出具检验随一并装箱。施工在使用前应请监理人员进展见证取样复验其复验工程为：
a. 螺栓实物最小荷载检验
b. 扭剪型高强度螺栓连接副预拉力检验；
c. 高强度螺栓连接副施工扭矩检验；
d. 高强度大六角螺栓连接副扭矩系数检验；
e. 高强度螺栓连接摩擦面的抗滑移系数检验；
2、 连接用紧固件复验〔见下表〕
扭剪型高强度螺栓紧固预拉力和偏向〔KN〕
表3-1
螺栓直径〔㎜〕
16
20
22
24
紧固预拉平均值P
99-120
154-186
191-231
222-270
偏向δP
10.1
15.7
19.5
22.7

高强度螺栓连接副施工预应力值〔KN〕
表3-2
螺栓性能等级
螺栓公称直径〔㎜〕
M16
M 20
M 22
M 24
M 27
M 30
8.55
75
120
150
170
225
275
10.95
110
170
210
250
320
390

高强度螺栓预拉力值范围〔KN〕
表3-3
螺栓公称直径〔mm〕
M16M16
M20
M22
M24
M27
M30
预拉力
P
8.8s
62-78
100-120
125-150
140-170
185-225
230-275
10.9s
93-113
142-177
175-205
206-250
265-324
325-390

(四)焊接工程
1、 焊条、焊丝、焊剂等焊接材料与母材的匹配应符合设计要求及现行行业?建筑钢构造焊接技术规程?JGJ81的规定。焊条、焊丝、焊剂等材料在使用前应按其说明书及焊接工艺进展烘熔存放〔烘熔记录〕
2、 持证焊工必须在其考试合格工程及认可范围内施焊。
3、 设计要求焊透的一、二级焊缝采用超声波探伤进展缺陷检验其缺陷分极探伤应符合GB11345的规定。
4、 焊缝外表不得有裂纹焊瘤等缺陷。一、二级焊缝不得有外表气孔夹渣弧坑裂纹电弧擦伤等缺陷且不得有咬边未焊满根部收缩等缺陷〔同类焊缝抽查10且不少于3件〕；二、三级焊缝外观质量应符合下表规定；三级焊缝按二级焊缝进展外观检查〔同批抽检10且不少于3件〕。
工程
允 许 偏 差
缺陷类型
二 级
三 级
未焊满
〔缺乏设计要求〕
≤0.2+0.02t,且≤1.0
≤0.2+0.04t且≤2.0
每1000.0焊缝内缺
陷总长≤25.0
根部收缩
≤0.2+0.02t,且≤1.0
≤0.2+0.04t且≤2.0
长度不限
咬 边
≤0.05t,且≤0.5,连接长度≤100.0且焊缝两边咬边总长≤10焊缝全长
≤0.1t且≤1.0长度不限
弧坑裂纹

允许存在个别长度≤5.0弧焊裂纹
电弧擦伤

允许存在个别电弧擦伤
接头不良
缺口深度0.05t且≤0.5
缺口深度0.1t且≤1.0
每1000.0焊缝不应超过1处
外表夹渣

深≤0.2t, 长≤0.5t且≤20.0
外表气孔

每50.0焊缝长度内允许直径≤0.4t, 且≤3.0的气孔2个孔距≥6倍孔径
二、三级焊缝外观质量〔mm〕
表4-4

注：t为连接处较薄的板厚。
5、 焊缝外观应到达：外形均匀成型好焊道与焊道、焊道与根本金属外表间过度平滑焊渣和飞溅物去除干净〔同类构件抽查10且不小于3件〕。
七、钢构造安装分部
1、钢构件应符合设计要求和?钢构造工程施工质量验收?〔GB50205-2001〕 的规定。构件在运输、堆放、吊装等过程所造成的钢构件变形及涂层脱落应进展矫正和修补并到达要求值。
2、设计要求顶紧的节点其接触面不应少于70紧贴且边缘间隙不应大于0.8mm。〔用0.3mm和0.8mm厚塞尺按节点数量的10抽查且不少于3个〕。
3、 钢构造中主体构造的整体垂直度和整体平面弯曲、钢屋架桁架、梁及受压杆件的垂直度和侧向弯曲矢高的允许偏向应符合下表中规定值：
钢屋架、桁架、梁及受压杆件垂直度和侧向弯曲、矢高允许偏向
表1
工程
允许偏向〔mm〕
跨中垂直度
H/250且不大于15.0
侧向弯曲矢高F
L≤30m
L/1000,且不大于10.0
30m＜L≤60m
L/1000,且不大于30.0

工程
允许偏向〔mm〕
主体构造的整体垂直度
L/1000,且不大于25.0
主体构造的整体平面弯曲度
L/1500,且不大于25.0
整体垂直度和平面弯曲允许偏向

钢构造柱安装允许偏向
表3
工程
允许偏向〔mm〕
检验
柱脚底座中心线对定位轴线
5.0
吊线用钢尺量
柱基准点标高
有吊车梁柱
+3.0 –5.0
用水准仪测
无吊车梁柱
+5.0 –8.0
弯曲矢高
H/1200且不大于15.0
用经纬仪或拉线用钢尺量
柱轴线 垂直度
H≤10m
H/1000
用经纬仪或吊线钢尺量
H＞10m
H/1000且不大于25.0
4、钢构造防腐及涂装
〔1〕钢构造涂装前钢材外表应用喷砂或抛丸除锈应符合设计要求和现行有关规定。处理好的钢材外表不应有焊渣、焊疤、灰尘、油污、毛刺等。
〔2〕涂装遍数、涂层材料、厚度〔含防火涂料涂装〕均应符合设计要求且涂层干漆膜总厚度不应小于：室外150μm室内125μm；允许偏向为-25μm。其防火涂料的粘结强度、抗压强度应符合现行?钢构造防火涂料应用技术规程?CECS24：90的规定。涂层厚度80以上应符合有关耐火极限设计要求且最薄处厚度不应低于设计要求的85并做到不误涂、漏涂涂层应闭合无脱层空鼓明显凹陷粉化松散和浮装等外观缺陷。
八、钢构造开工验收
1、钢构造验收按?建筑工程施工质量验收统一?〔GB50300-2002〕执行其工程开工验收应在各分项验收合格后进展。建议工程开工验收资料由总包统一整理汇总上报。
2、钢构造工程开工验收时应提供以下和记录：
1） 钢构造工程开工图纸及相关设计：
2） 施工现场质量理检查记录；
3） 有关平安及功能的检验初见证检测工程检查记录；
4） 有关感观质量检验工程检查记录；
5） 全部工程所含各分部、分项工程质量验收记录；
6） 分部、分项工程所含各检验批质量验收记录；
7） 强迫性条文检验工程检查记录及证明；
8） 隐蔽工程检验工程检查验收记录；
9） 原材料、成品质量合格证明及性能检测；
10） 不合格项的处理记录及复验收记录；
11） 重大质量、技术问题处理施行方案及复验记录；
12） 其他有关和记录。
附申报表、材料报验表、质量评定表：
（一） 施工组织设计方案申报表
（二） 钢构造制作开工申报单
（三） 材料报验资料
1） 焊条烘熔记录；
2） 钢构造制作验收记录；
3） 隐蔽工程检查记录；
4） 除锈验收记录；
5） 涂装验收记录；
6） 构件出厂合格证明书；
7） 安装报验单；
8） 墙体、屋盖、门窗材料报验单；
9） 制作人员操作证。
〔四〕钢构造质量评定资料：
1、 放样、料、气割质量检验评定表 GB50205-2001
2、 梁柱焊接、连接组装质量检验评定表 GB50205-2001
3、 梁柱矫正质量检验评定表 GB50205-2001
4、 钢构〔梁柱〕制作质量检验评定表 GB50205-2001
5、 钢构〔梁柱〕焊缝分项工程检验评定表 GB50205-2001
6、 焊接工艺试验综合
7、 焊接外表质量检验
8、 焊缝超声波探伤〔附试验〕
9、 高强度螺栓和螺栓孔质量评定表 GB50205-2001
10、 高强度螺栓连接质量评定表 GB50205-2001
11、 钢构造主体构造安装质量检验评定表 GB50205-2001
12、 钢构造涂装质量检验评定表 GB50205-2001
13、 彩钢夹芯板分项工程质量检验评定表 GB50205-2001
九、附表：
1、 钢构件焊接工程的质量评定一览表； 表3-1
2、 钢构造扭剪型高强度螺栓连接分项工程评定一览表； 表4-1
3、 单层、多层和轻型钢构造安装工程评定一览表； 表6-1
4、 压型金属板安装分项工程的质量检验评定一览表； 表7-16
5、 钢构造涂装工程质量检验评定表。 表9-1
