闵行区华师大附属学校工程
节能工程监理施行细那么

专业监理工程师：

总监理工程师：

上海科安建立监理
2021年12月

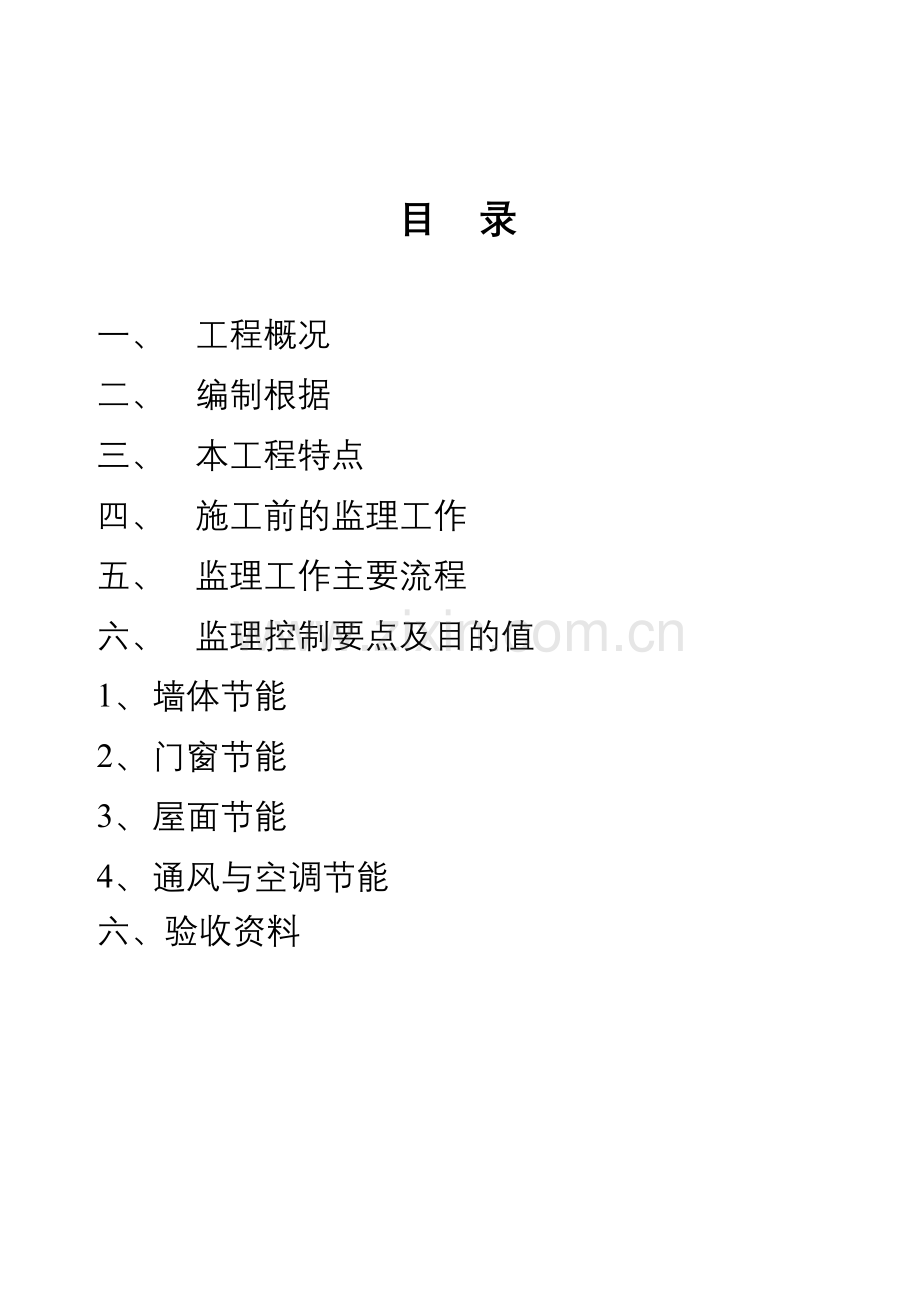

目 录

一、 工程概况
二、 编制根据
三、 本工程特点
四、 施工前的监理工作
五、 监理工作主要流程
六、 监理控制要点及目的值
1、 墙体节能
2、 门窗节能
3、 屋面节能
4、 通风与空调节能
六、验收资料

一、 工程概况
1、工程概况
工程名称：闵行区华东师范大学附属学校工程
工程：上海闵行区虹梅南路东、紫虹路南
建立：上海闵盛开展
设计：上海浚源建筑设计
监理：上海科安建立监理
施工：上海第四建筑
2、建筑概况
闵行区华东师范大学附属学校工程位于闵行区上海紫竹科学园区内东临规划蒋家港河道、南至规划一道、西至虹梅南路、北临规划紫虹路。占地面积154017㎡总建筑面积为103270.53㎡〔含地下人防设施面积4261㎡〕。由华东师范大学附属幼儿园、附属小学、附属第二中学闵行校区组成。包括：中学食堂、体育馆〔地下一层地上4层〕小学食堂、泳馆〔部分地下1层地上3层〕行政综合楼〔6层〕中学教学楼〔4层〕小学教学楼〔4层〕中学实验楼〔5层〕1、2#〔〕生宿舍楼〔11层〕教育展示交流中心〔8层〕幼儿园〔3层〕及看台、门卫、风雨廊等附属建筑。除1、2#〔〕生宿舍楼采用剪力墙构造体系外其余楼及看台、门卫、风雨廊等附属建筑均采用框架构造体系。
3、节能设计概况
Ø 外墙外保温系统：
l 对于建筑高度小于24米的建筑〔中学教学楼、小学教学楼、中学实验楼、幼儿园、中学食堂体育馆、小学食堂泳馆及门卫等〕外墙为聚苯乙烯泡沫塑料板EPS薄抹灰外墙外保温系统防火等级为B2级每层设置程度防火隔离带。
l 对于建筑高度大于24米且小于50米的建筑〔生宿舍楼、生宿舍楼、行政综合楼、教育展示交流中心〕外墙采用胶粉聚苯颗粒保温浆料保温系统防火等级为B1级每两层设置程度防火隔离带。
Ø 屋面保温系统：
l 屋面保温系统：XPS挤塑聚苯保温板〔厚度见各工程〕及其他屋面构造。
Ø 门窗保温：
l 门窗除图纸特别说明处均采用热断铝合金普通中空玻璃窗5+9A+5透明型传热系数3.5〔w/㎡*K〕遮系数0.83气性4级、抗风压性能4级水性3级。
l 图纸特别说明处：
² 小学食堂泳馆屋面天窗采用铝合金单框低辐射中空玻璃窗5+9A+5传热系数3.0〔w/㎡*K〕遮系数0.40气性4级水性3级。
² 中学食堂体育馆屋面天窗采用铝合金单框低辐射中空玻璃窗窗5+9A+5传热系数3.0〔w/㎡*K〕遮系数0.39气性4级水性3级。
² 幼儿园南北向门窗采用隔热金属型材多腔封6高透光Low-E +12空气+6透明传热系数2.5〔w/㎡*K〕遮系数0.49气性4级抗风压性能4级水性3级。
Ø 其他设计说明：
l 门窗侧边：采用20厚同防火隔离带一样材料的无机保温砂浆外门窗采用中空玻璃、断热型铝合金型材。
l 架空楼板〔行政楼连廊、中学体育馆、小学泳馆〕：拟采用轻钢龙骨吊顶外敷TK板内以颜面填塞的施工方式。

Ø 各工程主要外墙外保温及屋面保温材料、厚度及传热系数详见下表：
单体
外墙面积㎡
外墙
屋面
宿舍楼
7263.52
材料
40mm厚胶粉聚苯颗粒
30厚XPS挤塑聚苯板
导热系数
1.11
≤0.8
行政楼
12990.15
材料
40mm厚胶粉聚苯颗粒
45厚XPS挤塑聚苯板
导热系数
0.96
0.58
教育展示交流中心
公建：4247.92
材料
50mm厚胶粉聚苯颗粒
40厚XPS挤塑聚苯板
宿舍：3311.93
导热系数
0.83
0.66〔公建〕
0.〔宿舍〕
中学实验楼
5721.40
材料
30mm厚胶粉聚苯颗粒
40厚XPS挤塑聚苯板
导热系数
0.90
0.
中学教学楼
5162.29
材料
35mm厚EPS聚苯板
45厚XPS挤塑聚苯板
导热系数
0.88
0.61
小学教学楼
2453.82
材料
40mm厚EPS聚苯板
45厚XPS挤塑聚苯板
导热系数
0.63
0.61
幼儿园
A-F单体：5854.31
材料
30mm厚EPS聚苯板
45厚XPS挤塑聚苯板
G-U单体：6028.04
导热系数
0.91
0.57-0.59
小学食堂泳馆
5521.98
材料
30mm厚EPS聚苯板
〔砼屋面〕40厚XPS挤塑聚苯板
〔钢屋面〕40厚XPS挤塑聚苯板
导热系数
0.91
0.69
0.66
中学食堂体育馆
9869.55
材料
30mm厚EPS聚苯板
40厚XPS挤塑聚苯板
导热系数
0.91
0.57-0.59
门卫
///
材料
30mm厚EPS聚苯板
40厚XPS挤塑聚苯板
二、 编制根据
1、 设计及施工图。
2、 现行的和上海各类施工验收、规程和质量评定。
3、 现行的和上海建立工程施工平安技术法规和平安技术措施。
4、 ?建筑节能工程施工质量验收?GB50411-2007。
5、 ?建筑节能工程施工质量验收规程?DGJ08-113-2021。
6、 ?外墙外保温工程技术?JGJ144-2004。
7、 ?屋面工程质量验收?GB50207-2002。
8、 ?建筑工程施工质量验收统一?GB50300-2001。
9、 ?外墙外保温建筑构造?10J121A型、B型做法。
10、 ?加强本民用建筑外保温系统防火质量理的?沪建安质监2021】134文。
11、 ?民用建筑外保温系统及外墙装饰防火暂行规定?公通字2021】46文。
三、 施工前的监理工作
1. 总监组织监理人员熟悉设计参加施工图会审和设计交底。
2. 建筑节能图纸必须经审图审查合格。施工工程中如有改变那么必须由原审图对改变部分再次进展审图审图通过后才能施工。
3. 专业监理工程师应对施工提交的节能施工方案进展审查提出审查再由总监对次方案进展审核批准只有总监审核批准后施工才能施工。
4. 审查专业节能分包的资质专业施工人员的岗位证书。
5. 审查施工对施工人员在各施工阶段的技术交底情况。要有书面记录。
6. 监视样板的施工并留有影像资料在经各方书面确认后才能大面积施工。
7. 协助建立做好建筑节能工程开工条件的验收。并形成书面资料报质监站备案。
8. 首批节能材料现场要复试合格并具备备案证明防伪现场核验单。
四、监理工作的流程
参加设计交底——组织图纸会审——审核施工方案——核查验收原材料参加隐蔽工程验收——检查验收各分项、子分部工程质量——组织开工预验收——监视施工整改——编写工程质量评估——参加开工验收——签署开工验收
五、 监理工作的控制要点及目的值
〔一〕、墙体节能
1、EPS板薄抹灰外墙外保温系统施工监理控制要点
（1） 必须具有通过节能审查合格的保温系统的施工图设计并在开工前组织设计交底和图纸会审并形成纪要。
（2） 建筑节能工程施工前施工应根据设计要求编制施工技术方案对施工人员应进展技术交底和专业技术培训。
（3） 建筑节能工程所用材料的品种、规格应符合设计要求其性能应符合、行业和本现行的有关要求。
（4） 严禁在节能工程中使用及本建立行政主部门向社会公布淘汰的建筑材料及。
（5） 用于建筑节能的应有合格证、相应性能的出厂检验和有资质的检测机构的型式检验〔有效为两年的型式检验和出厂检验〕。进场后需要进展复验的材料种类及工程应符合规定要求。

EPS薄抹灰外墙外保温系统现场抽检复测工程
材料名称
现场抽样数量
外观质量检验
物理性能指标
聚苯板〔EPS〕
每6000m2为一批缺乏每6000m2按一批抽样抽取1做外观质量检查。在外观质量合格的板材中任取一块做物理性能检验。
色泽均匀、厚度偏向合格、外表平整无明显收缩变形和膨胀变形、无明显油渍和杂质。
度、导热系数、抗拉强度、尺寸稳定性、燃烧性能级别。
耐碱玻纤网格布
每6000m为一批缺乏6000m按一批抽样从中抽取5卷作外观质量检查随机抽取1卷做物理性能检验
无断纬、无脱纬、无稀路、无路、无破洞、无杂物、无污秽、无边不良、无拖纱
耐碱拉伸断裂强力、耐碱拉伸断裂强力保存率
胶粘剂
每6000m为一批同一厂家消费的同一品种、同一批至少抽样一次
包装完好无损说明名称、消费日、消费厂名、有效
原强度和浸水拉伸粘接强度
抹面砂〔胶〕浆、抗裂砂浆、增强抗裂腻子
每6000m为一批同一厂家消费的同一品种、同一批至少抽样一次
包装完好无损说明名称、消费日、消费厂名、有效
原强度和浸水拉伸粘接强度、压折比
界面剂
同一厂家消费的同一品种、同一批至少抽样一次
包装完好无损说明名称、消费日、消费厂名、有效
原强度和浸水压剪粘接强度
锚固件
每种基层做一组每组为3只
——
拉拔力
（6） 主体构造的支模洞等修补完成后再做节能保温工程不应用保温材料嵌填。
（7） 外墙外保温工程前外门窗洞口应通过验收洞口尺寸、位置应符合设计要求和质量要求门窗框或辅框应安装完毕。伸出墙面的消防梯、水落、各种进户线和空调器等的预埋件、连接件应安装完毕并按外保温系统厚度留出间隙。
〔8〕基层处理应符合以下要求〔基层的处理应符合?建筑装饰装修工程质量验收?中一般抹灰工程质量要求〕：
a． 基层墙面必须清理干净无污染物及阻碍粘接的物质；
b． 基层墙面应保持平整。基层墙面的平整度不符合要求时应根据不同基层墙面采取措施先进展找平。找平层与墙面必须粘接结实无脱层、空鼓和裂缝；
c． 基层墙面不宜过于枯燥和光滑。基层上涂抹胶粘剂应做基层与胶粘剂的拉伸粘结强度检验粘结强度不应低于0.3MPA且粘结界面脱开面积不大于50。
〔9〕机械锚固件：
a． 保温板粘贴工艺的外墙外保温系统在以下情况之一时应使用机械锚固件做保温层与基层墙体的辅助连接：中高层或高层建筑的20米高度以上部分；基层墙体的外表材料可能影响粘贴性能时；工程设计要求采用。
b． 机械锚固件宜采用敲击式锚栓。应按设计要求的位置用冲击钻或电锤钻孔钻孔直径7.5-8.0毫米锚固件的有效锚固深度不应小于25mm单个锚栓抗拉承载力值不应小于0.6KN。〔锚栓的塑料套应采用聚丙稀等材料制作塑料圆盘直径不应小于50毫米。敲击钉可采用相应聚合物材料制作的塑料钉或经防腐处理的金属钉。〕
c． 固件的数量为每平方米不小于4个且每一单块聚苯板不少于1个。
〔10〕粘贴聚苯板时应符合以下要求：
a、EPS板宽度不宜大于1200mm高度不宜大于600mm。
b、EPS板上墙粘贴前必须检查是否经过养护〔陈化〕。
C、现场随机检查粘结胶浆是否按规定的配合比配置。粘结胶浆应随用随搅已搅拌好的胶浆根据气温条件必须在1-3小时内用完。
d． 粘贴EPS板时涂聚合物胶粘剂面积不应小于板面积的40。
e． EPS板应按顺砌方式粘贴竖缝应逐行错缝。EPS板应粘贴结实不得有松动和空鼓。
f． EPS板抹完粘结胶浆后应立即将板平贴在基层墙体上滑动就位。粘贴时应轻揉、均匀挤压。为了保证板面平整度应随时用一根长度不小于2米的靠尺进展压平操作。
h、 聚苯板粘贴应从外墙的下部〔宜为散水程度线以上300mm〕或巩固的支撑处开场自下而上逐排沿程度方向依次进展。每排板各错缝1/2板长；在墙面转角处垂直缝应交织排列。
I、墙角处 EPS应交织互锁。门窗洞口四角处EPS板不得拼接应采用整块EPS板切割成形接缝应分开角部至少200mm。
j、 EPS板外表不得长裸露EPS板安装上墙后应及时做抹面层。
〔11〕EPS板外墙外保温系统抹面层的施工要求：
a、EPS板粘结结实后〔至少24小时〕方可进展抹面层施工。
b、抹面层前应检查EPS板是否粘结结实松动的EPS板应取下重贴并应待粘结结实后再进展下面的施工。应将大于1.5mm的板间缝隙用同种板材或聚氨脂〔PU〕发泡剂填充不得用胶粘剂填塞缝隙。填缝板条不得涂胶粘剂。有表皮的板面应磨去表皮。应将板间高差大于1mm的部位打磨平整。角应弹墨线打磨至与墨线齐平。
c、抹面胶浆应随用随拌已搅拌好的抹面胶浆应在2小时内用完。
d、抹面层宜采用两道抹灰法施工。用不锈钢抹子在EPS板外表均匀涂抹一层面积略大于一块玻纤网的抹面胶浆厚度约为2mm。立即将网格布压入湿的抹面胶浆中待抹面胶浆稍干硬至可以碰触时抹第二道使网格布被全部覆盖。
e、具有薄抹面层的系统保护层厚度应不小于3mm并不宜大于6mm。薄抹面层施工时玻纤网不得直接铺在保温层外表不得干搭接、不得外露。
f、抗裂砂浆中铺设的耐碱玻纤网格布采用网格布〔普通型〕时其搭接长度不小于100 mm〔02J121-1〕采用加强网格布时只对接不搭接。凡图中未注明“加强网〞字样的网格布均指网格布。
g、应做好系统在檐口、勒脚处的包边处理。装饰缝、门窗四角和阴角等处应做好部分加强网施工。变形缝处应做好防水和保温构造处理。
〔12〕面层涂料的施工：
a、面层涂料施工前应首先检查抹面胶浆上是否有抹子刻痕、网格布是否完全埋入。然后修补抹面胶浆的缺陷或凹凸不平处并用专用细砂纸打磨一遍。
b、涂料饰面层涂抹前应先在抗裂砂浆抹面层上涂刷高分子乳液弹性底涂层再刮抗裂柔性耐水腻子饰面面层一般应采用弹性涂料。
〔13〕施工中应对以下隐蔽工程进展验收：
a、基层质量验收
b、聚苯板〔EPS〕粘贴、锚固件安装质量。
ｃ、抹面砂〔胶〕浆厚度、网格布铺贴位置。
d． 变形缝、门窗周边、穿墙线洞口及儿墙、勒脚、台的尽端、装饰造型等节点的处理。
〔14〕应做好外保温工程的封和防水构造确保水不会渗入保温层及基层；程度或倾斜的出挑部位以及延伸至地面以下的部位应做好防水处理。在外墙外保温系统上安装的设备或道应固定于基层上并应做封和防水处理。
〔15)施工完成后的监控要点：
外保温施工各分部分项工程完工后应做好成品保护工作：
a、防晒、防风雨、防冻；
b、防止施工污染；
c、吊运物品或拆脚手架时防止撞击墙面；
d、防止踩踏窗口；
e． 对碰撞坏的墙面及时修补。
2、胶粉聚苯颗粒保温工程施工监理控制要点
〔1〕、施工工艺及控制
①、施工工艺流程
配制砂浆——基层墙体处理——涂刷界面砂浆——吊垂直、套方、贴饼冲筋——保温浆料施工——做分格线——抹抗裂砂浆、铺贴耐碱网格布护角——特殊部位加强
②、关键工艺控制
基层墙面处理外表凸出不大于10㎜无浮尘、油污墙眼填塞实浇水潮湿；涂刷界面砂浆涂刷均匀枯燥后用手掰不掉；保温浆料施工至少分2遍抹每遍厚度≤20㎜以8～10㎜为宜最后1遍厚度宜为10㎜每遍间隔应在24h以上30m以上高度的建筑应采取加强措施〔注：根据工程施工图要求进展表达〕；抹抗裂砂浆、铺贴镀锌钢丝网保温浆料固化后再抹抗裂砂浆分两遍完成每遍厚约3～4㎜用抹子将镀锌电焊网压入砂浆搭接宽度不应小于50㎜〔上下接缝应上压下〕；特殊部位加强首层铺双层耐碱网格布〔一层加强型一层普通型〕、且角处在两层布间加2m高专用金属护角门窗口和其余各层阴角均应用双层耐碱网格布包裹增强包角单边长≥150㎜并在门窗洞口四角增加200×400㎜的附加网格布铺贴方向为45度；弹线、排砖专用砂浆铺贴饰面砖面砖勾缝勾缝低于面砖2mm。
〔2〕、验收控制
⑴、主控工程
①、材料的品种、规格、性能应符合设计要求；
②、保温层厚度均匀不允许负偏向构造做法应符合设计要求；
③、保温层与墙体以及各构造层之间应粘结结实无脱层、空鼓、裂缝面层无粉化、爆灰、起皮等现象；
④、抗裂砂浆无漏抹网格布均匀压入抗裂砂浆、无漏贴搭接和特殊部位加强符合设计要求。
⑵、一般工程
①、外表干净、接槎平整无明显抹纹线角、分格条顺直明晰；
②、门窗口、孔洞、槽、盒的位置和尺寸正确外表整齐干净道后抹灰平整；
③、分格条〔缝〕宽度、深度均匀一致横平竖直平整、光滑、通顺。滴水线〔槽〕顺直、流水坡向正确；
④、聚粒保温允许偏向：保温层和抗裂层外表垂直、平整、角方正均应≤4㎜分格条〔缝〕平直均应≤3㎜总高度均应≤H/1000㎜且≤20㎜同层或不同层窗口上下或左右偏移均应≤20㎜。
〔二〕、门窗节能
2．1 材料进场控制
2.1.1检查进场门窗的外观质量、核查质保资料。
2.1.2建筑外窗的气性、保温性能、玻璃遮系数、可见光透射比、中空玻璃应符合设计要求。
2.1.3应对门窗的气性、传热系数、玻璃遮系数、可见光透射比、中空玻璃进展现场见证取样送检复试合格才能使用。
2．2 施工过程控制
2.2.1门窗的中空玻璃应采用双道封。
2.2.2检查金属外门窗的隔断热桥措施其施工应符合设计要求和的规定。
2.2.3应对建筑外窗的气性作现场实体检验其结果应符合设计要求。
2.2.4检查外门窗框与周边洞口的封质量耐侯封胶应充填饱满、实。
2.2.5检查外窗遮设施其性能、尺寸应符合设计和的要求安装应位置正确、结实。
2.2.6天窗安装的位置、坡度应正确封严不得由渗漏现象。
2.2.7检查门窗扇和玻璃镶嵌的封条其物理性能应符合相关的规定安装位置正确镶嵌结实接触严。
1.1 隐蔽验收部位
应对外门窗框与墙体接缝处的保温填充做法进展隐蔽工程验收。
〔三〕、屋面节能
3.1 材料进场控制
3.1.1检查进场的板材、块材等各种屋面保温材料的外观质量核查质保资料。
3.1.2应对屋面保温材料的导热系数、度、抗压强度或压缩强度、燃烧性能进展现场见证取样送检复试合格才能使用。
3.2 施工过程控制
3.2.1屋面保温施工必须在屋面基层质量验收合格后才能进展。
3.2.2屋面保温隔热材料的导热系数、度、抗压强度或压缩强度、燃烧性能必须符合设计要求。
3.2.3检查保温隔热层的施工质量其敷设、厚度、缝隙填充、热桥保温的隔热做法必须符合设计要求。
3.2.4检查屋面通风隔热架空层其高度、安装方式、通风口位置及尺寸应符合设计及有关的要求。
3.2.5采光屋面应安装结实坡度正确封闭严不得由渗漏现象。其气性、传热系数、遮系数、可见光透射比应符合设计要求。
3.2.6屋面隔汽层的设置位置应符合设计要求、完好严。
3.2.7板材应粘贴结实、缝隙严、平整。
3.2.8金属板保温夹芯屋面应铺装结实、接口严、外表干净、坡向正确。
3.3 隐蔽验收部位
3.3.1屋面基层施工质量
3.3.2欲封闭的保温材料厚度和粘结质量。
3.3.3隔断热桥部位的断热措施。
〔四〕、通风与空调节能
4.1 材料进场控制
4.1.1检查进场的设备、阀门、道、仪表、材、保温等材料的外观质量、核查质保资料和技术参数。
4.1.2对进场风机盘的供冷量、供热量、风量、出口静压、噪声及功率和保温材料的导热系数、度、吸水率进展现场见证取样送检测试合格才能使用。
4.2 安装过程控制
4.2.1通风空调各系统的设备、自控阀门、仪表不得随意增减或更换。
4.2.2水系统各分支路的水力平衡、温度调控、仪表等装置的安装位置和方向应符合设计要求且便于观察、操作和调试。
4.2.3检查空调系统的温度调控、冷热计量的实际效果其功能应满足设计要求。
4.2.4检查风的安装质量是否符合以下要求
l 风与部件、土建风道及风间的连接应严结实。
l 风系统的严性和漏风量应符合设计要求和验收的规定。
l 隔热风和其它非隔热材料和材的接触处、应有防热桥的隔热措施。
4.2.5检查各种空调机组、新风机组的安装质量应应符合以下要求
l 现场组装的空调机组各功能段之间应连接严其漏风量应符合设计要求和验收的规定。
l 机组内的空气热交换器翅片和空气过滤器应清洁、完好安装位置和方向必须正确、便于清洁维护。
4.2.6检查风机盘、风机的安装质量应符合以下要求
l 机组与风、回风箱及风口的连接应严可靠。
l 空气过滤器的安装应便于拆卸清洗。
l 风机的进、出口方向应正确其与风的连接应严可靠。
4.2.7空调机组和风机盘机组上的电动调节阀、空调冷热水系统中的水力平衡阀、计量装置等自控阀门与仪表的安装应方向正确、便于操作和观察。
五、验收资料
6. 1、设计和设计变更
6.2、材料报审及现场复试
6.3、隐蔽验收资料
6.4、保温节能现场测试
6.5、审图机构对建筑节能工程施工图设计及设计变更审查复审证明
6.6、材料供给商对其供给的节能材料〔系统〕数量和质量合格确认证明
6.7、检测对检测确实认证明等
上海科安建立监理
闵行区华师大附属学校工程监理部
2021年12月
