风电研究检测中心加气混凝土板施工安装方案.docx

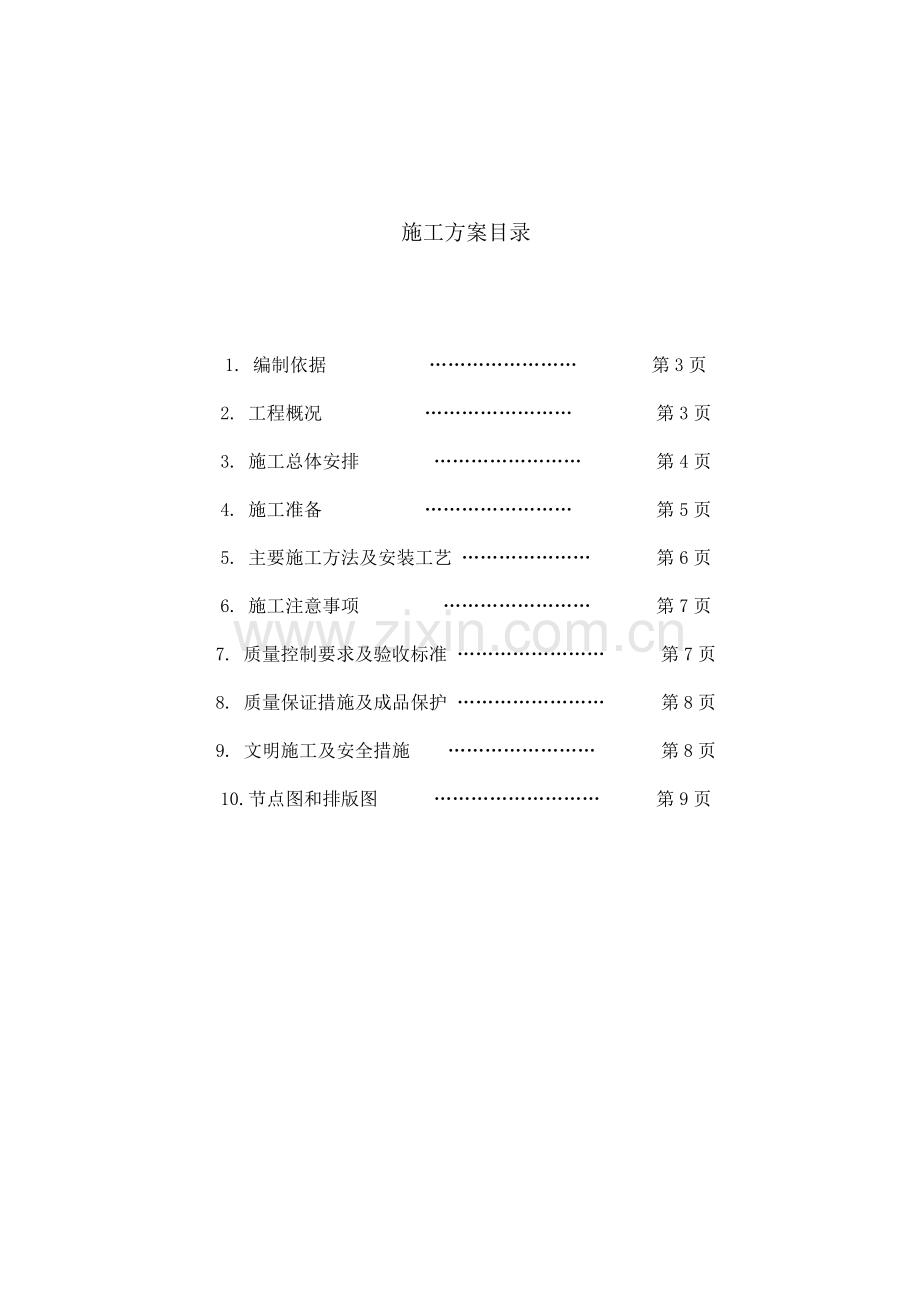

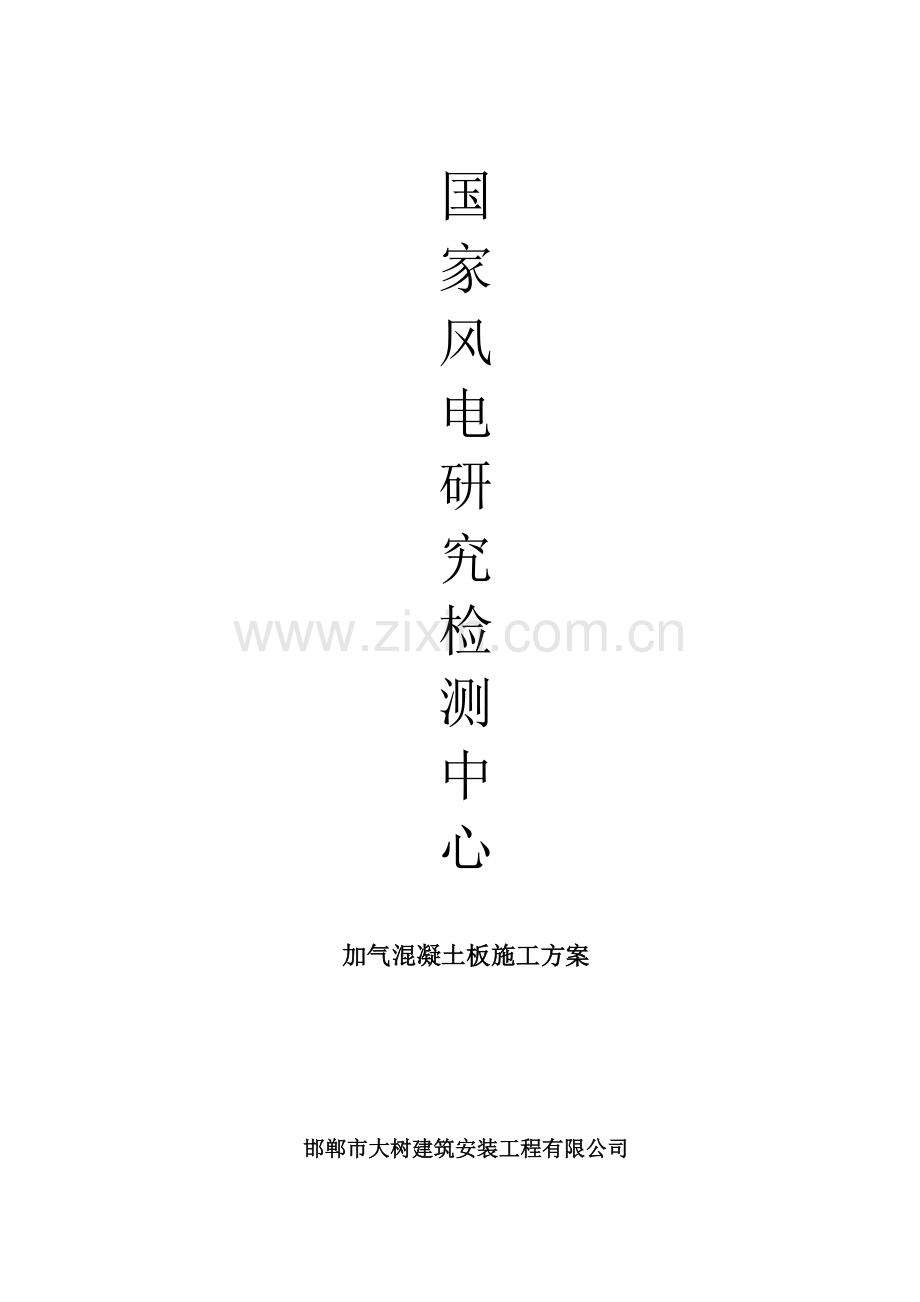

国家风电研究检测中心加气混凝土板施工方案邯郸市大树建筑安装工程有限公司施工方案目录1. 编制依据 第3页2. 工程概况 第3页3. 施工总体安排 第4页4. 施工准备 第5页5. 主要施工方法及安装工艺 第6页6. 施工注意事项 第7页7. 质量控制要求及验收标准 第7页8. 质量保证措施及成品保护 第8页9. 文明施工及安全措施 第8页10. 节点图和排版图 第9页1. 编制依据1.1. 施工组织设计1.2. 主要规范 表112. 工程概况2.1. 建筑设计简介表212.2. 加气墙板设计简介表222.3. 加气墙板规格简介表232.4. 加气砼板工程量表243. 施工总体安排3.1. 组织结构表313.2. 施工计划部署：本工程加气板安装分工作段进行施工，具体安装人员20人，共分为3个工作段，其中每2个轴线为一个工作段。每个工作段配备一班施工小组。每个施工小组配置5名施工人员，配备电焊机1台，切割机1台，冲击电锤1把，移动式脚手架或安装梯1套，加气板专用吊具一套。同时，3个工作段共配备5名施工人员为运输小组，负责将加气板根据需求运送至指定安装区域。人员要求：尊重并服从甲方、监理、总包方的统一管理。由专人负责协调与甲方、设计、监理、总包方工作关系，有问题及时反映到公司，作好技术指导、质量验收等各种协调工作。做好施工人员的管理、安全健康工作。根据工程进度、人员情况、现场环境和工作量，安排各班组的作业。3.3. 工期安排：表324. 施工准备4.1. 生产准备：4.1.1. 安装施工前，生产厂家技术人员根据图纸要求进行二次设计、绘制节点图并经设计院签字确认。4.1.2. 安装施工前，技术人员根据图纸要求绘制排板图，以方便现场人员施工。4.2. 材料准备：4.2.1. 最新05级合格品标准的加气混凝土墙板。4.2.2. 钩头螺栓、63*63*6角钢、钢胀栓等金属配件。4.3. 施工工具准备：4.3.1. 机械设备：切割机、电焊机、冲击电锤、手电钻、卷扬机（电葫芦）等。4.3.2. 辅助设备：脚手架、钢梯、木梯、手推车、专用吊具等。4.3.3. 手动工具：专用撬棍、吊带、绳子、搂槽工具、经纬仪、放线墨斗、靠尺、吊锤、米尺等。4.4. 作业环境：4.4.1. 材料进场前，应进行现场实地考察确定运输道路通畅、材料码放、施工场地的平整。4.4.2. 施工前，管理施工人员应协调确认施工所用水、电等情况。4.4.3. 施工人员在合同签定并接到甲方通知后进场。4.4.4. 加气混凝土墙板码放应尽量靠近施工地点。4.4.5. 加气混凝土墙板码放时应距板两端1/5处用垫木或加气砖垫平，一米垫一层，每垛不能超过2米。4.5. 人员准备：4.5.1. 施工技术人员、专业工长、专职质量检查员认真熟悉施工图纸，进行安装前的排板工作，把门窗洞口尺寸、标高等均标识在施工图纸上，并进行安装技术交底、施工允许偏差、安全交底、确保所有的安装人员知晓每个施工细节，节点做法。4.5.2. 现场施工负责人必须对结构梁、柱、板的偏差进行实测复核，偏差小时可以根据实际情况进行调整、处理：偏差大时须协同技术人员共同研究处理方案后实施。4.6. 排板准备：4.6.1. 排板人员应根据建筑设计图纸及结构设计图纸绘制安装用立面图或平面图，并统计各类规格板材，以便生产及安装。4.6.2. 排板时应根据方案预留安装缝。5. 主要施工方法及安装工艺5.1. 板墙的吊装：板墙的吊装采用专用夹具或吊带进行，不得用钢丝绳进行吊装，以免损坏墙板表面。5.2. 墙板的运输：运输过程中，板要水平码放，并做稳妥固定，防止板材在运输途中的磕碰。5.3. 墙板的堆放：堆放墙板部位处的场地要平整、坚实、干燥，并要铺好垫木，码放时距板两端1/5处使用垫木或加气块垫平，每一米垫一层，码放高度不高于2米。露天堆放的墙板在雨雪天要做好覆盖，防止雨雪浸泡影响墙板质量。板材堆放现场四周应设置围栏，防止车辆、机械、人员碰撞损坏板材。5.4. 外墙板（内墙板）竖装（横装）工艺流程：5.4.1 清理结构基面,以保证墙面安装的垂直、平整.5.4.2 为方便安装,施工现场应准备外架或吊栏并配备固定脚手架、活动脚手架、专用安装架等设备。5.4.3 对照施工图纸弹放条板安装线,并标明门窗洞口便于安装,安装时安装排版图的板号进行安装.5.4.4 对于弹放完的安装位置线进行复查及向施工人员交底,由总包单位及监理单位验收.5.4.5 在基础预埋好的或锚固好的钢板上和二次墙梁上焊接通长角钢,按照图集要求进行焊接,对于横装板,在竖向结构两侧焊接或锚固100*100*6长的钢板600,竖向通长角钢焊接在100*100*6钢板上与结构外侧成平面.焊缝厚度为最小连接件的0.7d，所有焊缝必须清渣涂刷防锈油漆。5.4.5 安装条板时将电动卷扬机（电动葫芦）或吊具固定于结构上,需确保稳固且不应破坏结构,将板放置于安装位置,无误后再在板材上打孔。板长4M以下加气板，板长方向两端各一个钩头螺栓，即每块板两个螺栓固定点，螺栓位置为板600宽方向居中，板长4M及以上加气板，板长方向两端各二个钩头螺栓，即每块板4个螺栓固定点，螺栓位置为板600宽方向13处。并焊接钩头螺栓固定板材等,确认无误后上紧螺杆再安装下块板材.5.4.6 对于横装的板材每3块板两端各加专用托板,对于洞口加固的按照节点图进行施工。5.4.7 对于板材破损面积超过150300的严禁使用，或参见加气板材节点图及修补方案。5.4.8 外墙板缝自然靠拢,10mm的板缝用PE棒填充。5.4.9 安装完成后先检查板材的平整、垂直度，达到要求后再进行板缝处理。以上工艺都完成后由施工单位自检，质量合格后再报总包方及监理验收.5.5. 外墙板安装工艺要求：5.5.1. 墙板安装时从一端依此向另一端安装，不可跳跃式的安装。5.5.2. 墙板安装时，加工板应尽量放置于结构柱侧，避免放置于窗洞口边。5.5.3. 板材就位座于专用托架后，如需提高板材高度，可先将板材顶起，在托架上搭放钢板，垫高板材；如需降低板材高度，可将板材吊起后，使用角磨机或手斧剔凿板材与托架连接处。5.6. 加气板材修补方案：5.6.1. 修补前先将需修补处板面的浮料（破损部位）清扫干净。5.6.2 用聚合物砂浆对破损部位进行修补，冬季施工时聚合物砂浆要加入适量防冻剂，确保施工质量。5.6.3. 修补前用水喷淋待修补处，使其润湿（冬季施工时用热水或盐水浸泡修补处）。5.6.4. 如掉角过大需用2至3个铁钉钉入掉角处并用铁丝缠绕数圈，然后再分2至3次进行修补。5.6.5. 将修补砂浆填实待修补处，与板面平整一致。6. 施工注意事项6.1. 放线：确定安装ALC板的位置，并且示意出窗洞口的大小。6.2. 板材现场码放：场地要坚固平整，两端支撑100，码放平稳高度2500。6.3. 板材吊运：参照排板图，按照板号把相应位置的板运到指定的户型内，并且码放整齐。搬运时轻装轻放平行搬运或两侧支撑平行运输，严禁单边抬起，拖地拉运或单边支撑运输。6.4. 加工或开洞去角，开洞去角需小于板宽的1/3，要求必须机械切割，严禁榔头锤击。加气隔墙板安装完毕三天后，才能进行管线等开槽工作。6.5. 小范围调整板材位置需制作专用工具，严禁破坏板材外观，专用工具见88J2-3通用图集。6.6. 安装：必须严格按照排板图安装，按照板上标识数字安装在相应的位置上。7. 质量控制要求及验收标准7.1. 材料要求：7.1.1. 板材生产规格表717.1.2. 加气墙板进场应进行质量检查。检查标准按蒸压加气混凝土GB15762-1995，每批附板材质量合格证。7.2. 板材检验方法：7.2.1. 加气板材以1000块为一批，不足1000块时亦做一批计。7.2.2. 每批随车抽取50块板，用钢尺及钢卷尺，按照国标规定进行检查。7.2.3. 保护层：钢筋保护层厚度可用量具直接测量或用钢筋探测仪测量。7.2.4. 露筋、掉角、侧面损伤、大面损伤、端部掉头用目检与量具测量。7.2.5. 具体检查标准及事项详见蒸压加气混凝土GB15762-1995中规定。7.3. 墙板安装时偏差调整：7.3.1. 外墙板不平时，要以满足外侧面平整为主进行调整。7.3.2. 墙板轴线方向长度偏差时，应均匀调整板缝以适用偏差。7.4. 安装过程中遇到与设计不相符或安装有难度的部位，安装人员须及时与项目总工程师、技术人员进行沟通，提出可行性方案，并经甲方、监理公司同意后方可实施。7.5. 验收标准表72序号项 目偏差允许 检验工具1轴线位置3钢尺2墙面垂直度352m靠尺及水平尺3板缝尺寸310钢尺4板缝垂直度32m靠尺及水平尺5墙板拼缝水平差56m拉线及塞尺6洞口偏差8吊线8. 质量保证措施及成品保护8.1. 质量保证措施 认真贯彻“百年大计，质量第一”和“预防为主”的方针，切实做到精心组织，文明施工，各级领导必须重视质量，要贯彻“谁施工谁负责质量”的原则，为确保工程质量提出以下措施：8.1.1. 认真学习和会审图纸、排版图、节点图并做好逐级的技术交底工作。8.1.2. 坚持专业检查与群众检查结合，贯彻班组自查互检交班制度。8.1.3. 严格执行国家施工验收规范和操作规程，加强分部项工程质量评定工作。8.1.4. 及时填写各项工程验收报表、施工日志等，收集技术档案原始资料。8.1.5. 在吊装和安装过程中，应采取适当的运输和施工机具，避免板材损坏。8.1.6. 安装墙板时，为了确保板材上下两端与结构有可靠的质量，应严格按照排版图和节点图施工。8.1.7. 对于在施工中造成的板材的局部破损，可用修补砂浆进行修补。8.1.8. 夜间施工必须保证足够的照明度，配备齐碘钨灯和手电筒。8.2. 成品保护8.2.1. 加气墙板进场后应单独设立放置区，并做好围挡工作。8.2.2. 加气墙板吊装时应采用专用夹具。8.2.3. 运输时应用良好的帮扎措施，吊装带须采用柔性尼龙绳（带），不得使用钢丝绳吊装，运输中要平放，不能单边垫起，严禁硬扛硬撬。8.2.4. 加气墙板安装完毕后，应注意保护，严禁撞击与磕碰。8.2.5. 加气板墙支撑件其他工种不得随意拆除。8.2.6. 加气墙板安装完毕后，所有可能损坏墙板的危险器物不得靠近墙板。8.2.7. 加气墙板安装完毕后，所有须在墙板上开洞、开槽的工作需经甲方及总包方协商后方可施工，并采取有效保护措施，以免墙板损坏。8.2.8. 施工队应根据现场情况制定成品保护的奖罚措施，并派专人监督实施。9. 文明施工及安全措施9.1. 文明施工9.1.1. 加气板材切割时，现场要派专人进行洒水降尘，对切割下的废弃物要及时清扫干净。9.1.2. 切实做好现场管理，道路要通畅，材料、构件堆放要整齐、平稳。9.1.3. 活完料净脚下清，施工垃圾要及时清运。9.1.4. 施工操作人员在施工现场不得大声喧哗，操作时不得出现刺耳的敲击、撞击声。9.2. 安全措施9.2.1. 坚持贯彻执行国家颁布的“建筑安装安全技术操作规程”。9.2.2. 现场易燃品、朝天钉和拆除的木模应及时清理，集中堆放。木工房及仓库内严禁吸烟。9.2.3. 机械设备一定要有防护罩和接地接零、机械操作，应有专人负责。9.2.4. 参加施工的工人，要熟练本工种的安全操作规程，严禁酒后操作。9.2.5. 电工、焊工、起重工等专业工种，必须有专业操作证书，方能独立操作。9.2.6. 正确使用个人防护用品和安全防护措施，安全用具应定期检查，不符合要求的严禁使用。9.2.7. 施工现场的脚手架、防护措施、安全标志和警示牌，不得擅自拆动，需要拆动的，要经工地施工负责人同意。9.2.8. 机械和动力的机座必须稳固，转动的危险部位要设防护罩。9.2.9. 电器设备和线路必须绝缘良好，遇有临时停电或停工休息时，必须断电。9.2.10. 高空作业衣着要灵便，工具和材料要堆放平稳。9.2.11. 梯子不得缺档不得垫高使用，使用时上端要扎牢，下端应采取防滑措施。9.2.12. 注意安全使用电气、明火等，谨防火灾。9.2.13安全目标：尽量减少轻伤事故、坚决杜绝重伤及死亡事故。 人员：施工现场配备安全员，负责施工安全有关工作，特殊作业工种持证上岗，一般施工人员经过岗位技能培训，合格后上岗。 设备用品：根据本工程特点及施工的需要，确定并落实施工机械的数量、种类、型号的进场顺序，由专人负责及时配置安全设施及各类防护用品。 施工班组：个施工班组需签订安全生产协议，明确安全生产责任。10 节点图和排版图（见电子版）10.1. 排版图所示节点中，相同部位的节点相同，其他门窗洞口及位置均按照设计蓝图进行施工。
