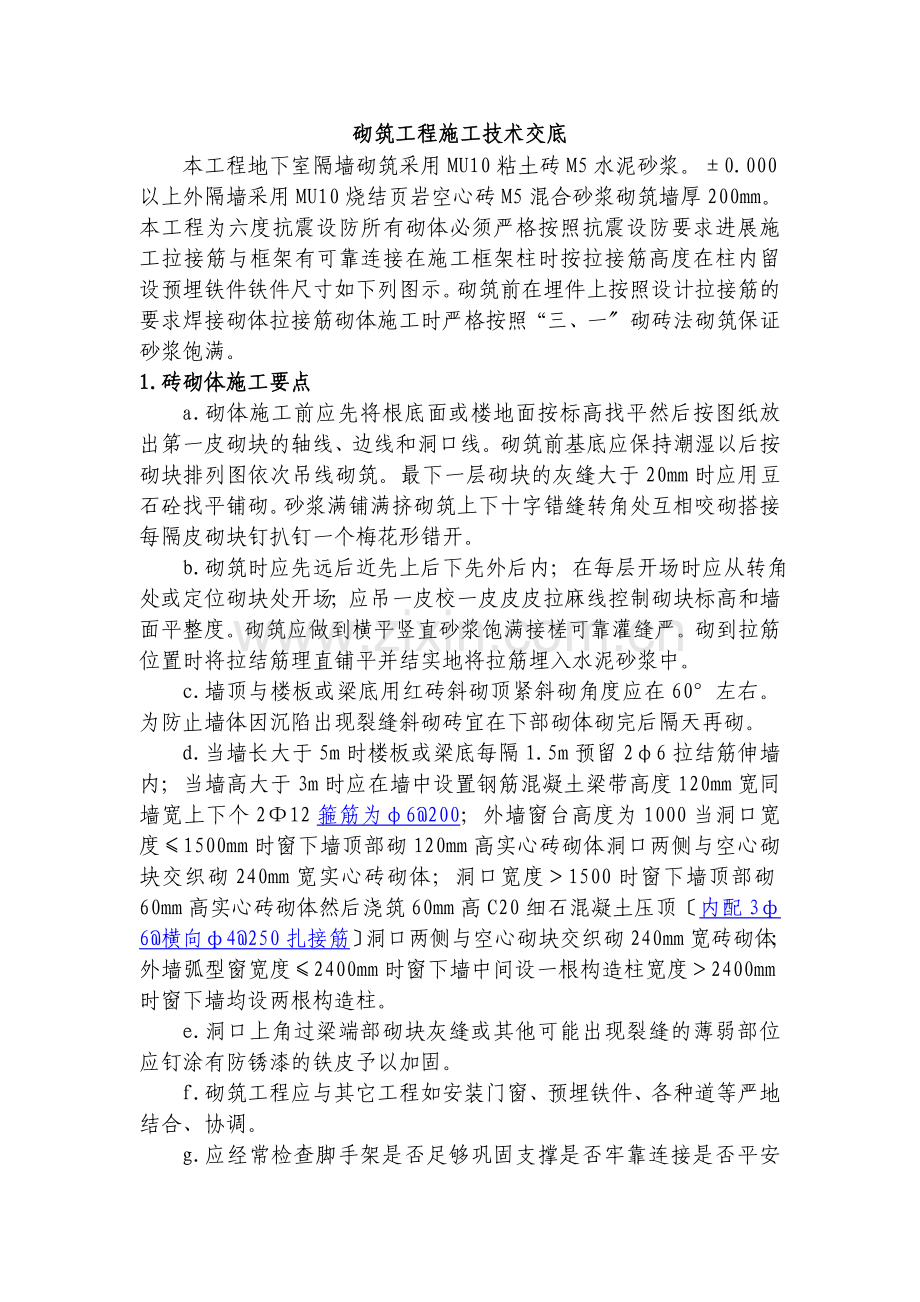

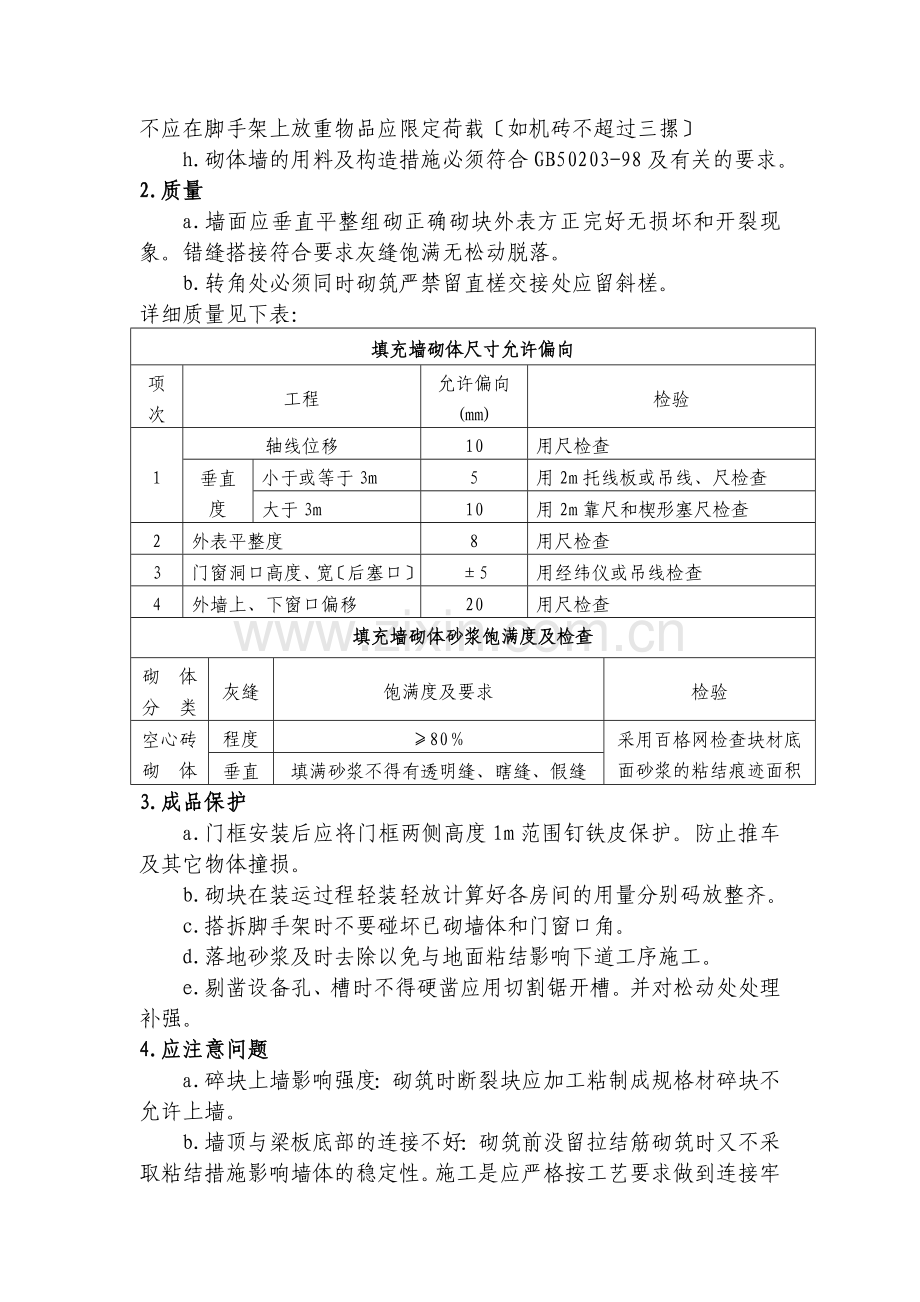

砌筑工程施工技术交底1.doc

砌筑工程施工技术交底
本工程地下室隔墙砌筑采用MU10粘土砖M5水泥砂浆。±0.000以上外隔墙采用MU10烧结页岩空心砖M5混合砂浆砌筑墙厚200mm。本工程为六度抗震设防所有砌体必须严格按照抗震设防要求进展施工拉接筋与框架有可靠连接在施工框架柱时按拉接筋高度在柱内留设预埋铁件铁件尺寸如下列图示。砌筑前在埋件上按照设计拉接筋的要求焊接砌体拉接筋砌体施工时严格按照“三、一〞砌砖法砌筑保证砂浆饱满。
1.砖砌体施工要点
a.砌体施工前应先将根底面或楼地面按标高找平然后按图纸放出第一皮砌块的轴线、边线和洞口线。砌筑前基底应保持潮湿以后按砌块排列图依次吊线砌筑。最下一层砌块的灰缝大于20mm时应用豆石砼找平铺砌。砂浆满铺满挤砌筑上下十字错缝转角处互相咬砌搭接每隔皮砌块钉扒钉一个梅花形错开。
b.砌筑时应先远后近先上后下先外后内；在每层开场时应从转角处或定位砌块处开场；应吊一皮校一皮皮皮拉麻线控制砌块标高和墙面平整度。砌筑应做到横平竖直砂浆饱满接槎可靠灌缝严。砌到拉筋位置时将拉结筋理直铺平并结实地将拉筋埋入水泥砂浆中。
c.墙顶与楼板或梁底用红砖斜砌顶紧斜砌角度应在60°左右。为防止墙体因沉陷出现裂缝斜砌砖宜在下部砌体砌完后隔天再砌。
d.当墙长大于5m时楼板或梁底每隔1.5m预留2φ6拉结筋伸墙内；当墙高大于3m时应在墙中设置钢筋混凝土梁带高度120mm宽同墙宽上下个2Ф12箍筋为φ6@200；外墙窗台高度为1000当洞口宽度≤1500mm时窗下墙顶部砌120mm高实心砖砌体洞口两侧与空心砌块交织砌240mm宽实心砖砌体；洞口宽度＞1500时窗下墙顶部砌60mm高实心砖砌体然后浇筑60mm高C20细石混凝土压顶〔内配3ф6@横向ф4@250扎接筋〕洞口两侧与空心砌块交织砌240mm宽砖砌体；外墙弧型窗宽度≤2400mm时窗下墙中间设一根构造柱宽度＞2400mm时窗下墙均设两根构造柱。
e.洞口上角过梁端部砌块灰缝或其他可能出现裂缝的薄弱部位应钉涂有防锈漆的铁皮予以加固。
f.砌筑工程应与其它工程如安装门窗、预埋铁件、各种道等严地结合、协调。
g.应经常检查脚手架是否足够巩固支撑是否牢靠连接是否平安不应在脚手架上放重物品应限定荷载〔如机砖不超过三摞〕
h.砌体墙的用料及构造措施必须符合GB50203-98及有关的要求。
2.质量
a.墙面应垂直平整组砌正确砌块外表方正完好无损坏和开裂现象。错缝搭接符合要求灰缝饱满无松动脱落。
b.转角处必须同时砌筑严禁留直槎交接处应留斜槎。
详细质量见下表：
填充墙砌体尺寸允许偏向
项次
工程
允许偏向(mm)
检验
1
轴线位移
10
用尺检查
垂直度
小于或等于3m
5
用2m托线板或吊线、尺检查
大于3m
10
用2m靠尺和楔形塞尺检查
2
外表平整度
8
用尺检查
3
门窗洞口高度、宽〔后塞口〕
±5
用经纬仪或吊线检查
4
外墙上、下窗口偏移
20
用尺检查
填充墙砌体砂浆饱满度及检查
砌 体
分 类
灰缝
饱满度及要求
检验
空心砖砌 体
程度
≥80％
采用百格网检查块材底面砂浆的粘结痕迹面积
垂直
填满砂浆不得有透明缝、瞎缝、假缝
3.成品保护
a.门框安装后应将门框两侧高度1m范围钉铁皮保护。防止推车及其它物体撞损。
b.砌块在装运过程轻装轻放计算好各房间的用量分别码放整齐。
c.搭拆脚手架时不要碰坏已砌墙体和门窗口角。
d.落地砂浆及时去除以免与地面粘结影响下道工序施工。
e.剔凿设备孔、槽时不得硬凿应用切割锯开槽。并对松动处处理补强。
4.应注意问题
a.碎块上墙影响强度：砌筑时断裂块应加工粘制成规格材碎块不允许上墙。
b.墙顶与梁板底部的连接不好：砌筑前没留拉结筋砌筑时又不采取粘结措施影响墙体的稳定性。施工是应严格按工艺要求做到连接牢靠。
c.拉结筋不符合规定造成砌体不稳定：拉结筋应按规定预留其间距视砌块尺寸而定但不大于0.5m。
d.门窗洞口构造不符合规定：过梁两端压接部位应按规定砌四皮机砖或放预制混凝土块垫块门洞口加设钢筋混凝土带。
e.排块及部分做法不合理影响墙体稳定：砌筑时不安规定排块构造不合理。排块及构造做法应符合?建筑物构造图集?88J的规定。
f.砌筑砂浆必须用搅拌机统一搅拌然后用手推车运至现场不得在砌筑现场人工拌制。
g.井用120mm后砖砌体砌筑边砌边在内侧用砌筑砂浆抹灰厚度25mm厚。
5.平安考前须知
a.因为本工程砌筑工程主要是外墙因此要特别注意保证平安砌筑时注意灰浆、碎砖块等物不得往下坠以免砸伤人；
b.搭设的脚手架、操作平台等要稳定、结实可靠不得摇摆；
c.施工人员必须佩带平安帽不得赤脚和穿拖鞋进入施工现场；
d.通过施工电梯运输砂浆等货物时必须到站才能卸货未经电梯操作人员允许任何情况下都不得擅自卸货；
e.间施工时必须有充足的照明否那么不得施工。
