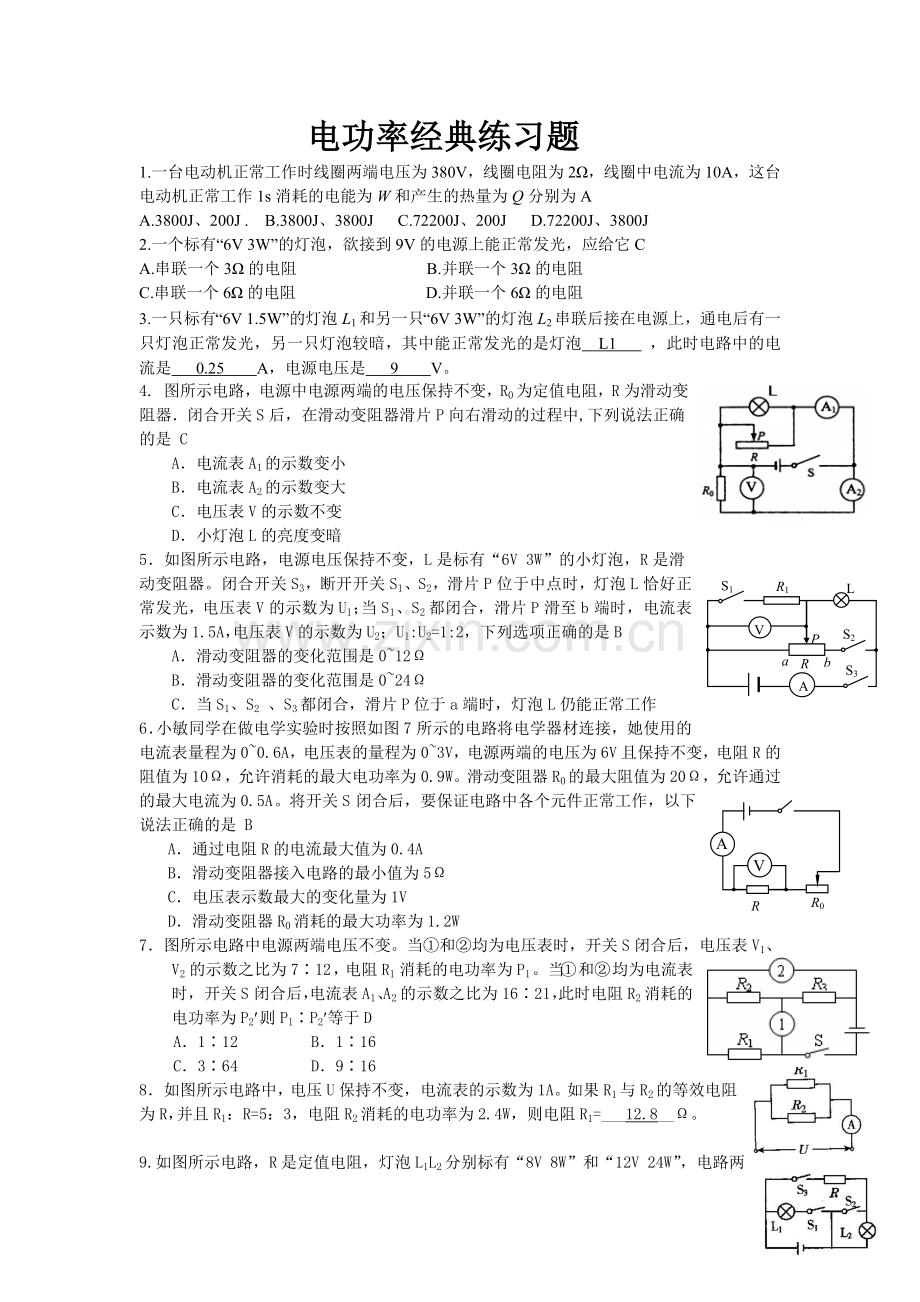

电功率经典练习题
1.一台电动机正常工作时线圈两端电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正常工作1s消耗的电能为W和产生的热量为Q分别为A
A.3800J、200J . B.3800J、3800J C.72200J、200J D.72200J、3800J
2.一个标有“6V 3W”的灯泡，欲接到9V的电源上能正常发光，应给它C
A.串联一个3Ω的电阻 B.并联一个3Ω的电阻
C.串联一个6Ω的电阻 D.并联一个6Ω的电阻
3.一只标有“6V 1.5W”的灯泡L1和另一只“6V 3W”的灯泡L2串联后接在电源上，通电后有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡 L1 ，此时电路中的电流是 0.25 A，电源电压是 9 V。

4. 图所示电路，电源中电源两端的电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向右滑动的过程中,下列说法正确的是 C
A．电流表A1的示数变小
B．电流表A2的示数变大
C．电压表V的示数不变
D．小灯泡L的亮度变暗

P
A
S1
R1
a
b
V
S2
L
R
S3
5．如图所示电路，电源电压保持不变，L是标有“6V 3W”的小灯泡，R是滑动变阻器。闭合开关S3，断开开关S1、S2，滑片P位于中点时，灯泡L恰好正常发光，电压表V的示数为U1；当S1、S2都闭合，滑片P滑至b端时，电流表示数为1.5A，电压表V的示数为U2；U1:U2=1:2，下列选项正确的是B
A．滑动变阻器的变化范围是0~12Ω
B．滑动变阻器的变化范围是0~24Ω
C．当S1、S2 、S3都闭合，滑片P位于a端时，灯泡L仍能正常工作

A
V
R
R0
6．小敏同学在做电学实验时按照如图7所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W。滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为0.5A。将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是 B
A．通过电阻R的电流最大值为0.4A
B．滑动变阻器接入电路的最小值为5Ω
C．电压表示数最大的变化量为1V
D．滑动变阻器R0消耗的最大功率为1.2W
7．图所示电路中电源两端电压不变。当①和②均为电压表时，开关S闭合后，电压表V1、V2的示数之比为7∶12，电阻R1消耗的电功率为P1。当①和②均为电流表时，开关S闭合后，电流表A1、A2的示数之比为16∶21，此时电阻R2消耗的电功率为P2¢。则P1∶P2¢等于D
A．1∶12 B．1∶16
C．3∶64 D．9∶16
8．如图所示电路中，电压U保持不变，电流表的示数为1A。如果R1与R2的等效电阻为R，并且R1：R=5：3，电阻R2消耗的电功率为2.4W，则电阻R1=___12.8__Ω。

9.如图所示电路，R是定值电阻，灯泡L1L2分别标有“8V 8W”和“12V 24W”，电路两端总电压U=6V不变。只闭合开关S3时，电路消耗总功率为2.4W。开关都闭合时，电路消耗的总功率为__6.9___W。（忽略灯丝电阻变化）

10．如图所示电路图中，电源电压不变。开关S闭合前，R2两端电压为U2，开关S闭合后，R2两端电压为U2¢，比较可知，U2 ___小于_____U2¢（填：“大于”、“小于”或“等于”）。
11．两灯L1、L2分别标有“3V 0.9W”和“? V 0.2W”字样,其中L2的额定电压已经看不清,将两灯并联在1V的电源下,发现L2比较亮一些；将两灯串联在电源电压为3V的电路中,发现L2恰好正常发光,则此时L1消耗的实际电功率为______0.225____W。
12.在图（甲）所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图（乙）所示的坐标系中。根据给出条件可知电阻R0的阻值为___20__Ω。
13.如图甲所示，小灯泡L1和L2额定电压均为6V，A、B分别为L1和L2中电流随两端电压变化关系的曲线。现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为__4__W。
14．将一个用电器接到电压不变的电源上时，它消耗的电功率为P；若用较长的导线把这个用电源器接到同一个电源上，它消耗的电功率为P/；则此时导线上消耗的电功率的表达式P线=__P总-P`_____。
15．甲灯标有“220V 40W”，乙灯标有“110V 40W”，将它们分别接在电路中，都能正常发光，则甲、乙两灯实际功率之比为 4:1 ，甲、乙两灯通过的电流之比为 1:2 ，甲灯的电阻是欧，甲、乙两灯的电阻之比为 4:1 。
16．把标有“6V ，3W”和“6V ，6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 9 V，两灯消耗的实际总功率为 4.5 W。
17．如图所示电路，电源电压不变，。当闭合、断开时，电流表的示数为；当和都闭合时，电流表的示数为，在内电流通过与做功之比 3:1 。
18．下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时，通过洗衣机的电流为 1.5 A；若洗衣用，脱水用，则该洗衣机消耗的电能共是 0.16 。
额定电压
220V
频率
50Hz
洗衣功率
330W
脱水功率
300W
最大电流
5A
19．灯泡的灯丝断了再搭接上，接到原来的电源上，灯泡比以前更 亮 了，这是因为灯丝电阻 变小 ，消耗的功率 变大 。
20．如图是电吹风机送热风时的工作电路。对应额定功率为1100W，正常工作10分钟，消耗电能 6.6*10^5 焦，则电动机的机械能一定小于 6.6*10^5 焦。

21．如图所示，电源电压不变，定值电阻R阻值为18。有四只白炽灯泡、、、，它们的规格分别为“3V，2W”、“6V，2W”、“12V，2W”、“24V，2W”。当把它们分别接在电路中的、两端时，实际功率最大的是（ D ）
A． B． C． D．
22．四只相同的灯泡分成两组，两只灯泡并联，两只灯泡串联，分别接上电压相同的电源，如果这两组灯泡消耗的电能相等，则串联通电时间是并联通电时间的（ B ）
A．8倍 B．4倍 C．2倍 D．0.5倍
23．一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2，线圈中电流为10A。这台电动机正常工作消耗的电能为W，产生的热量为Q，则（ A ）
A．W=3800J，Q=200J B．W=3800J，Q=3800J
C．W=72200J，Q=200J D．W=72200J，Q=3800J
24．(8分) 小明家买了一台电烤箱，有低温、中温、高温三个档位的发热功率。如图15所示是其内部简化电路图，开关S1可分别与触点a、b接触。 已知：R1=48.4Ω，R2=96.8Ω，电源电压220V保持不变。请分析和解答以下问题：
（1）当开关S1置于a端、S2闭合时，电烤箱处于_____高温_____档位；当开关S1置于b端、S2断开时，电烤箱处于___低温______档位；（选填“高温”、“中温”或“低温”）
（2）电烤箱在高温档位工作时的电功率是多少？
（3）电烤箱在中温档位工作时对食物加热6min，消耗的电能多少？
解：（2）∵R1、R2并联
∴R总=R1R2/（R1+R2）=48.4Ω*96.8Ω/（48.4Ω+96.8Ω）≈32.27Ω
∴P中温=U额²/R总≈1499.85W
（3）Q=U额²/R1t=（220V）²/48.4Ω*6*60s=3.6*10^5J

25．如图18所示。两个灯泡的电阻为R1和R2，且R1>R2，若将它们并联后接在电压为U的电路上，灯Ｌ1和Ｌ2消耗的功率分别是P1和P2；若将它们串联后仍接在电压为U的电路上，灯Ｌ1和Ｌ2消耗的功率分别是P1'　和P2'　，下列说法中正确的是（ C ）
Ａ．P1+P2 = P1'+P2' B．P1+P2 < P1'+P2'
C．P2>P1>P1'>P2' D．P2<P1<P1'<P2'

26．学生宿舍电路中的熔丝是按规格安装的，但经常被烧断，发生这种情况的原因可能是（ C   ）
　　A．电路中某处有短路 　　B．某个灯座内火线与零线直接相触
 　 C．有一个寝室经常使用大电炉 　 D．进入宿舍的电压经常低于220V
 图1

27．如图1所示，设电源电压保持不变，R是一个定值电阻，在a、b两点间接入一个标有“3V 2W”功灯泡L1，它恰能正常发光；若在a、b两点间换接入标有“3V 3W”的灯泡L2，则该灯泡（ C  ）
A．也能正常发光，其消耗的电功率等于2W
　　B．也能正常发光，其消耗的电功率等于3W
　　C．不能正常发光，其消耗的电功率小于3W
　　D．不能正常发光，其消耗的电功率大于3W
28．串联在电路中的两盏灯L1和L2的电阻分别为R1、R2，若Rl>R2，在相同时间内，电流通过L1、L2所做的功分别为W1、W2，它们的关系是（C    ）
 　　A．Wl<W2 　　B．W1=W2 　　C．W1>W2 　　D．无法确定
29．小明利用电能表测量某一家用电器的电功率，当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1．2kW·h，那么这一个用电器是（D    ）
 　　A．电冰箱 　　B．普通白炽灯 　　C．彩色电视机 　　D．挂壁式空调机
 　 5．家庭经常用到的三孔插座和三脚插头，如图2所示。下面接法正确的是（ A   ）

 　　A．1孔接地，1脚接用电器外壳 　　
B．2孔接地，2脚接用电器外壳
 　　C．3孔接地，3脚接用电器外壳　
D．不论哪孔接地，哪脚接用电器外壳都可以
 　 图2

30．标有“220V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是（  A  ）
 　　A．“220V 25W” 　　B．“110V 40W” 　　C．“36V 40W” 　　D．“36V 60W”
31．一个电热器的电阻为R，当它两端电压为U，通电时间为t时，消耗电能为W。若要使它消耗的电能为4W，下列方法正确的是（  D  ）
 　　A．电阻R不变，电压U不变，通电时间t变为原来的2倍
 　　B．电阻R减半，电压U增大1倍，通电时间t不变
 　　C．电阻R不变，电压U增大1倍，通电时间t不变
 　　D．电阻R减半，电压U不变，通电时间t不变
32．有两个灯泡，L1标有“6V 3W”字样，L2没有标记，测得L2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是（  D  ）
 　　A．12V，3W 　　B．12V，1．5W 　　C．9V，3W 　　D．9V，1．5W
33．在测定小灯泡功率的实验中，当调节滑动变阻器滑片P，使小灯泡两端电压比额定电压高1/5时，此时小灯泡的实际功率与额定功率之比是（  A  ）
 　　A．36：25 　　B．25：36 　　C．5：6 　　D．6：5

34．如图3所示电路，电源电压保持不变，变阻器滑片滑到c点时，电压表示数为4V，灯L正常发光；当滑片P滑到b点时，电压表示数为8V，已知灯L的电阻为4Ω，电阻 Rac=Rab/4，则灯L的额定功率是（ B   ）
 图3 图4

A．16W　　B．8W　　C．4W　　D．2W
35．如图4所示，电源电压不变，当滑动变阻器的滑片P由中点向右移动时（   D ）
  　A灯泡的实际功率不变 　　B．电路的总电阻变小
 　　C．电压表的示数变小 　　D．电流表的示数变大
36．如图5，a、b两个相同的容器中分别装有相同质量的水，水中的电阻丝阻值分别为R1和R2，R1<R2，则闭合开关S后，a、b容器中水温上升较快的是（D    ）
 　　A．容器中的水B．b容器中的水C．a、b容器中的水温上升快慢一D．无法判断

37．图5是甲、乙两物体做功与所需时间的关系图像、由图可以判断，甲物体的功率P甲与乙物体的功率PL．的大小关系足（ B   ）
  图6
图5
 　　A．P甲=P乙 　　B．P甲>P乙 　　C．P甲<P乙 　　D．条件不足，无法判断
38．如图6所示，R：=2R2 ，电源电压U保持不变，当开关断开时，电阻R1的功率为P1，当开关闭合时，电阻R1的功率是P′1，则P1：P′1为（ C   ）
  　　A．2：3 　　B．2：1 　　C．4：9 　　D．9：4
 39．已知R1：R2=5：4，把它们串联后接在电路中，加在它们两端的电压之比为   5:4     ；把它们并联后接在电路中，通电相同时间后，R2上产生的热量为500J，则Rl上产生的热量是     400     J。
40．甲灯泡“220V  25W”跟乙灯泡“110V  60W”相比较，若灯丝的长度和材料都相同，则灯丝较粗的是        乙     灯泡，若将它们串联后接在220V的电路中，发光较暗的是     乙       灯泡。

41．电能表是测量        电功率       的仪表，某同学家电能表上月10日和本月10日两次的示数如图8所示，它家一个月用电   104.6       度。若有个灯泡标有“PZ220－40”字样，该灯泡的额定电压是  220  V，在110V的电路中，额定功率是  40       W．实际功率是   10      W。

图8
42．小明利用标有 “6V  6W”的灯泡L1和“6V  3W”的灯泡L2进行串联。当L1正常发光时，通过L1的电流为      1  A。如图9—甲示：Ａ、Ｂ分别为通过灯泡L1和L2中的电流随两端电压变化关系曲线。现将两灯连入图乙所示电路中，使其中一个灯泡正常发光时，电路消耗总功率为   4   W。

43．如图10所示，电源电压保持12V不变，小灯泡标有“3V 1．5W”的字样，电流表的量程是0～0．6A，滑动变阻器的规格是“50Ω  1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值至少是    15    Ω，在滑片移动过程中，整个电路消耗的最大功率是  7.2     W。
图10
44．如图11—甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是      9   V，定值电阻R的阻值是     6  Ω定值电阻能达到的最大功率为  13.5       W。

图11
45．一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流为O．8A，电动机正常工作。
 　　（1）在求电动机正常工作l min所消耗的电能时，有以下两种不同的解法
 　　小明解：W＝UIt＝2V×O．8 A×60s＝96J
 　　小华解：W＝I2Rt＝（O．8A）2×1Ω×60s＝38．4J
 　　你认为哪位同学做得对，请作出判断并说明理由。
 （2）求电动机正常工作lmin所转化的机械能是多少
解：（1）小明的解法对，因为电动机不是纯电阻，不能用焦耳定律计算消耗的总电能。
（2）∵电动机是非纯电阻
∴W总=W热+W机械
∴W机械=W总-W热=96J-38.4J=57.6J

2013年初中物理电学试题
一、选择题（60分，以下每题各只有一个正确答案，选对得3分；多选、错选均不得分；把正确答案的序号填在下面的表格内）
题 号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
答 案

1.我国家庭电路的电压值是
A .1.5V B .36V C.220V D .380V
2. 下列常见的物品中能被磁铁吸引的是（ ）
A．铜钥匙 B．铁钉 C．塑料尺 D．橡皮
3.如图所示的电路图中，能用电压表正确测出灯Ll两端电压的是

4. 根据欧姆定律可以得到公式，关于这个公式的下列说法中，正确的是
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
5. 如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（ ）
A.电流表的示数变大
B.电压表的示数变大
C.电压表与电流表示数的比值不变
D.电压表示数变大，电流表示数变小

6. 在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5，由此可知，电阻与之比是：
A．5∶1 ； B．1∶5；　 C．1∶4；　　D．4∶1

图4
7. 学了电路后，小明设计了四个体重计原理图。你认为可行的是
A
B
C
D

8.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，则这两段导体两端的电压及通过它们的电流的大小关系是
 A.UAB>UBC，IAB<IBC   　  B.UAB<UBC，IAB=IBC
C. UAB>UBC，IAB＝IBC     D.UAB＝UBC，IAB<IBC
9. 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是：
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
10.在 “测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察

A.灯泡的发光情况 B.变阻器滑片的位置 C.电压表的示数 D.电流表的示数
11.用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些。这是因为，用电高峰期并联用电器增多，造成
A．电路中的总电阻增大 B．电路中的总电流减小
C．白炽灯泡的实际功率减小 C．白炽灯泡的额定功率减小
12. 小明同学在家中拍到一张电能表照片（如图所示），他仔细观察照片后，得到下列四个结论，你认为正确的是
A．电能表的额定功率为6000W
B．电能表的标定电流为5A
C．拍照片时，小明家已消耗的电能为316kW•h
D．拍照片时，小明家已消耗的电能为31.6J
13.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是
A.整理器材，结束实验　
B.换用不同规格的小灯泡，再测出几组电流值　
C.分析数据，得出结论
D.换用电流表的另一量程，再测出一组电流值
14. 如图所示的电路中，闭合开关，灯泡L不发光，电流表示无示数，电压表有示数。若电路中只有一处故障，则可能是
A.灯泡L短路 B.灯泡L断路 C.电阻R短路 D.电阻R断路
15.下列电器设备中，主要利用电流热效应进行工作的是
A．话筒
B．电话
C．电视机的散热窗
D．电饭锅
16.对于家庭电路，经常会遇到这样一些情况： ①开关中的两个线头相碰；②插头中的两个线头相碰； ③电路中增加了大功率的用电器；④户外输电线绝缘被损坏.在这些情况中，可能引起熔丝熔断的是
A.② ④ B.①② C.①④ D.②③
17. 小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路。闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大。下列说法正确的是
A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻
B．两灯均正常发光时，甲灯的功率等于乙灯的功率
C．若将两灯位置兑换，则乙灯亮度比甲灯亮度大
D．如果将两灯串联在该电源上，甲灯亮度仍然会大于乙灯亮度
18.一台洗衣机的电功率是300W，表示该洗衣机
A.1s内电流做功300W B.1s内电流做功300J/S
C.1s内消耗的电能是300W D.1s内消耗的电能300J
19.如图所示，电路中R1的阻值为6Ω．闭合开关S 电流表A1的示数为1．2 A，电流表A2的示数为0．3A，则R2的阻值是
A．18Ω B．24Ω C．6Ω D．3Ω
20. 某同学连接如图所示电路研究电磁铁的磁性．为了让铁钉吸引大头针的数目增多，以下措施中可行的是（　　）
A．将滑片向左端滑动 B．将滑片向右端滑动
C．减少铁钉上所绕线圈的匝数 D．去掉一节干电池
二、填空题（每空1分，共4分）
21. R1、R2的电阻分别为5Ω和10Ω，把它们串联在电路中。则R1和R2两端的电压之比是________；通过R1、R2的电流之比是 。
22.电动自行车的“心脏”是电动机，它是利用 的原理工作的；有的电动车关闭电源后，人用力踩脚踏，电动机就变成了“发电机”，从而实现“自发电”，它的发电原理是 。
三、作图题（每题2分，共4分）
23.请在下图中用笔画线代替导线，按要求连接电路。要求：⑴开关同时控制两盏电灯；⑵电灯L1、L2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。

24.试着在下图中根据通电螺线管的磁感线方向，标出电源a端的正负极、小磁针b端的极性。

四、实验题（第25题5分，第26题8分，共13分）
25. 用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．

乙

0
1
2
3
V
0
5
10
15
15
3
－
甲

A
2

－ 0.6　3
V

－ 3 15
第24题图

（2）闭合开关，向左移动变阻器滑片，电流表示数应 (选填“变大”、“不变”或“变小”) ．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为 V．

实验次数
1
2
3
4
5
电压U/V
1.0
1.5
2.0
－
3.0
电流I/A
0.2
0.3
0.4
0.5
0.6

26.如图是小明研究“2.5V 1W”的小灯泡灯丝电阻的实物连线图：

(1)在连线图中有一处错误，只需改动一根导线，就可以使电路正确连接，请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
(2)在正确连接好电路后，某次测量中电流表示数如图所示，为 A，为测得额定电压下的灯丝电阻，滑动变阻器滑片P应向________端移动(填“左”或“右”)。
(3)小明同学在做实验时，电路连接无误. 闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零. 该故障的原因可能是 。
（4）小明测得了灯丝在三种不同电压下的阻值，然后求出它们的平均值当作灯丝的电阻，你认为这种做法对吗?并说明理由。
答：_____________________________________________________________
五、计算题（第27题6分，第28题6分，第28题7分，共19分）
27. 小华有4V的蓄电池和规格为“3V 3W”的小灯泡各一只，为了能使小灯泡正常发光，他设计了如图所示的电路．求：
(l)小灯泡正常发光时的电流；
(2)小灯泡正常发光1min消耗的电能；
(3)定值电阻的阻值．

28.如图所示，电源电压为12V，且保持不变，当只闭合开关S1时，电流表A的示数是1A，开关S1、S2同时闭合时，电流表的示数为1.5A。求：
（1）R1电阻的大小 （2）R2消耗的电功率是多少？
（3）S1、S2同时闭合时，通电10s电路中产生的热量是多少？

29.电水壶能在较短的时间内提供沸水，正好与现代人的生活节奏合拍，是现代家庭中必备的电器。右表是某品牌电水壶的铭牌。
（1）从安全方面考虑,电水壶的插座应选用图中的 ；
（2）电水壶的额定电流是多少？
（3）该电水壶装满水后正常工作，则将20℃的水加热至沸腾至少需要多长时间?（不计热量损失，水的比热容是4.2×103J/（kg·℃），水的密度是1.0×103 kg/m3，外界气压为1标准大气压）
××牌电水壶
额定电压
220V
额定功率
1100W
容 积
3L

2010—2011学年度9年级物理学业考试综合试题
（电热部分）
一、选择题（每小题3分，共60分）
题 号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
答 案
C
A
B
B
D
A
C
C
A
C
A
B
B
C
D
D
C
D
A
D
二、填空题（每空1分，共4分）
21. 比热容 1kg的焦炭完全燃烧放出的热量为3.0×107 J
22. 通电线圈在磁场中受力转动 电磁感应
三、作图题（第23题2分，第24题2分，共4分）
S
L1
L2
第23题
+
-
23.
24.

四、实验题（第25题7分，第26题8分，共15分）
25. （1）98 （2）多 （3）不 　实验中没有保持二者质量和升高的温度相同
26. (1)如图所示；(2)0.32 右；
(3)灯泡短路；
（4）不对，测量中不同状态下灯丝电阻是不同的
五、计算题（第27题3分，第28题6分，第28题8分，共17分）
27.6×106J
28.(1) 12Ω (2）6W (3）180J
29. (1)甲 （2）5A (3)916s
