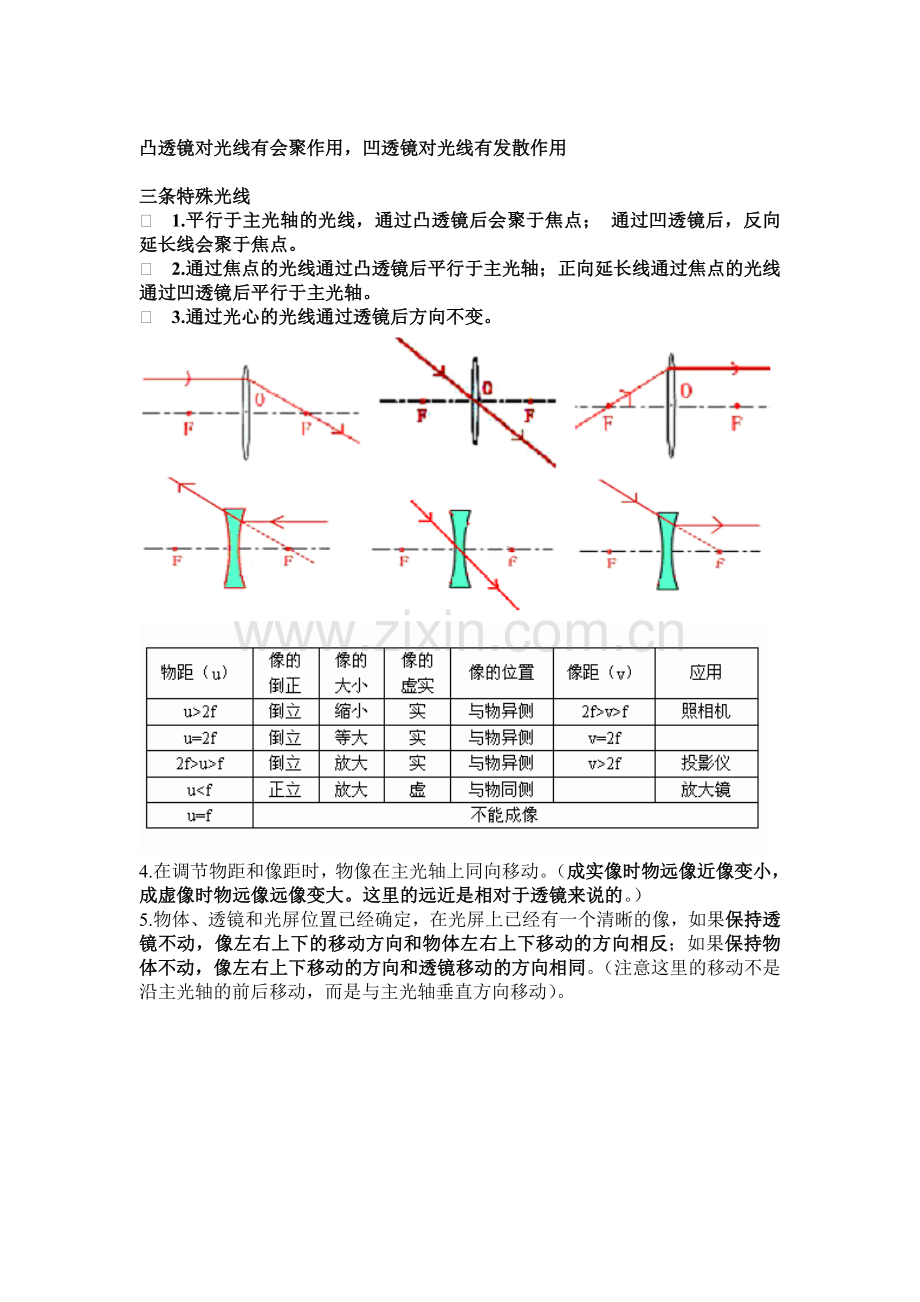

凸透镜对光线有会聚作用，凹透镜对光线有发散作用

三条特殊光线
n 1.平行于主光轴的光线，通过凸透镜后会聚于焦点； 通过凹透镜后，反向延长线会聚于焦点。
n 2.通过焦点的光线通过凸透镜后平行于主光轴；正向延长线通过焦点的光线通过凹透镜后平行于主光轴。
n 3.通过光心的光线通过透镜后方向不变。

4.在调节物距和像距时，物像在主光轴上同向移动。（成实像时物远像近像变小，成虚像时物远像远像变大。这里的远近是相对于透镜来说的。）
5.物体、透镜和光屏位置已经确定，在光屏上已经有一个清晰的像，如果保持透镜不动，像左右上下的移动方向和物体左右上下移动的方向相反；如果保持物体不动，像左右上下移动的方向和透镜移动的方向相同。（注意这里的移动不是沿主光轴的前后移动，而是与主光轴垂直方向移动）。

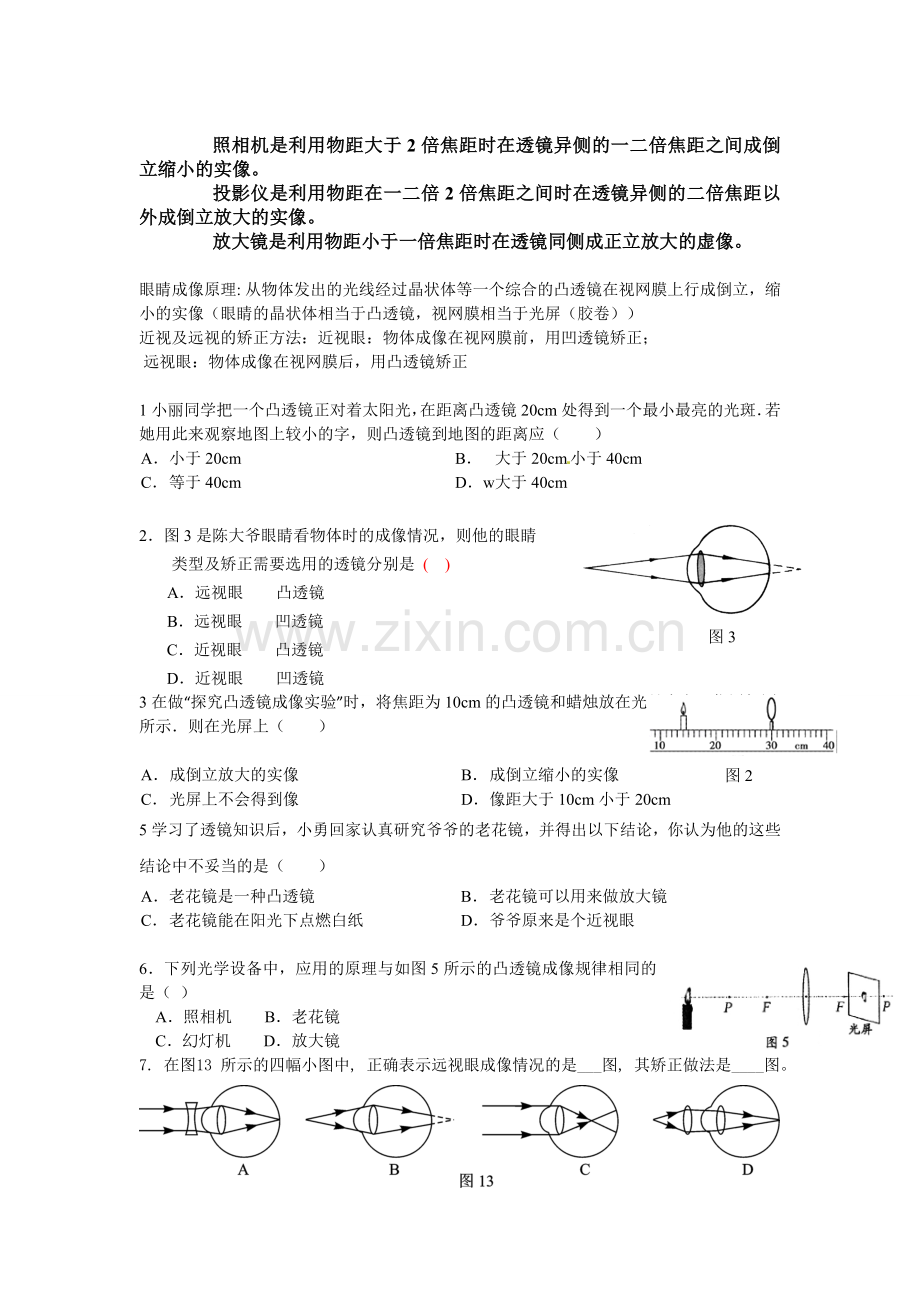

照相机是利用物距大于2倍焦距时在透镜异侧的一二倍焦距之间成倒立缩小的实像。
投影仪是利用物距在一二倍2倍焦距之间时在透镜异侧的二倍焦距以外成倒立放大的实像。
放大镜是利用物距小于一倍焦距时在透镜同侧成正立放大的虚像。

眼睛成像原理: 从物体发出的光线经过晶状体等一个综合的凸透镜在视网膜上行成倒立，缩小的实像（眼睛的晶状体相当于凸透镜，视网膜相当于光屏（胶卷））
近视及远视的矫正方法：近视眼：物体成像在视网膜前，用凹透镜矫正；
 远视眼：物体成像在视网膜后，用凸透镜矫正

1小丽同学把一个凸透镜正对着太阳光，在距离凸透镜20cm处得到一个最小最亮的光斑．若她用此来观察地图上较小的字，则凸透镜到地图的距离应（　　）

A．
小于20cm
B．
大于20cm小于40cm

C．
等于40cm
D．w
大于40cm

图3
2．图3是陈大爷眼睛看物体时的成像情况，则他的眼睛
类型及矫正需要选用的透镜分别是 ( )
A．远视眼 凸透镜
B．远视眼 凹透镜
C．近视眼 凸透镜
D．近视眼 凹透镜
图2
3在做“探究凸透镜成像实验”时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位置如图所示．则在光屏上（　　）

A．
成倒立放大的实像
B．
成倒立缩小的实像

C．
光屏上不会得到像
D．
像距大于10cm小于20cm
5学习了透镜知识后，小勇回家认真研究爷爷的老花镜，并得出以下结论，你认为他的这些结论中不妥当的是（　　）

A．
老花镜是一种凸透镜
B．
老花镜可以用来做放大镜

C．
老花镜能在阳光下点燃白纸
D．
爷爷原来是个近视眼

6．下列光学设备中，应用的原理与如图5所示的凸透镜成像规律相同的是（ ）
A．照相机 B．老花镜
C．幻灯机 D．放大镜
7. 在图13 所示的四幅小图中, 正确表示远视眼成像情况的是___图, 其矫正做法是____图。

8.小云利用焦距为10cm的凸透镜进行了“探究凸透镜成像的规律”的实验，当光屏上出现烛焰清晰的像时，测得光屏到透镜的距离是40cm，则光屏上出现的是一个 （选填“放大”、“等大”或“缩小”）的实像。应用这一成像原理制成的光学仪器是 （答出一个即可）。

9.人类的眼睛好像一架照相机，通过调节晶状体的凹凸程度可以使远近不同的物体在视网膜上成清晰的像。眼睛调节的两个极限点叫做远点和近点。正常人眼睛观察近处物体最清晰而又不疲劳的距离大约是25厘米，这个距离叫明视距离。根据上文：
(l)你认为正常人眼睛的观察范围是
A.O到10厘米
B．10到25厘米
C．25厘米到极远处
D．10厘米到极远处
(2)远视眼是来自近处物体的光成像于视网膜 （选填“前”或“后”）；矫正时在眼睛前而放一个如上图 （选填“甲”或“乙”）中的透镜，
就能使光会聚到视网膜上。
10如图所示，凸透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凸透镜折射和平面镜反射后，平面镜前的人看到经平面镜反射后的光束好像是从平面镜后的P点射出（P点在凸透镜的主光轴上）．请你找出凸透镜的一个焦点F，并完成光线α的光路图．

第18题图
11．完成图中的光路图。

F
F
OF

12、小明组在做“探究凸透成像规律”的实验时，实验装置如图15所示，凸透镜焦距．f=5cm。
(1)其中明显需要调整的器材是              。
  (2)调整后将蜡烛向右移动5cm，要在光屏上得到清晰的像，应将光屏向    (填“左”或“右”)移动。移动后小明观察到光屏上呈现出烛焰倒立    的实像(填“放大”、“缩小”或“等大”)。
  (3)如果小明取下光屏，从光屏原来的位置正对凸透镜       (填“能”或“不能”)看到烛焰的像。

13．图 8 中蜡烛在光屏上成清晰缩小的像。下列哪一项操作可能使烛焰在光屏上成清晰放大的像（ ）
A．透镜不动，蜡烛、光屏靠近透镜
B．透镜不动，蜡烛、光屏向右移动
C．透镜、光屏都不动，蜡烛向右移动
D．蜡烛、光屏都不动，透镜靠近光屏

14．艾力同学在做“研究凸透镜成像规律”的实验，当他把蜡烛移到距离透镜34 cm的地方时，在光屏上观察到如右图所示的像，则该凸透镜的焦距可能是（ ）
A．10 cm B．20 cm C．30 cm D．40cm

15在学完凸透镜成像规律后，小明选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．
（1）
（2）
（3）

⑴ 为了测量凸透镜焦距，他让一束平行光正对射向该透镜，须调节光屏位置直到在屏上得一个 的光斑．图（1）是调节完成的状态，该透镜焦距f = cm；
⑵ 小明按图（2）装好实验装置．在只移动透镜的情况下，他发现都不能在光屏上成清晰的橡．由此，他猜想造成上述现象的原因是 ；
⑶ 如图（3）所示，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向 移动，移动距离s′ s．

16．在探究凸透镜成像规律时，小芳用红色的发光二极管按“F”字样镶嵌在白色不透明方格板上代替烛焰作为光源，实验使用的凸透镜焦距为10cm，实验装置如图1l所示。
(1)实验时，她先调节光源、凸透镜和光屏，使它们的中心大致在__________；
(2)凸透镜固定在光具座零刻度线上，她将光源移至15cm处，移动光屏，得到倒立、放大的_______像；
(3)将光源“F”放在30cm处，其大小如图12所示，凸透镜固定在光具座零刻度线上，调整后，在光屏上得到清晰像，再用遮光罩将凸透镜的上半部分遮住，在光屏上所成像可能是下列四幅图中的( )

17小丽同学把一个凸透镜正对着太阳光，在距离凸透镜20cm处得到一个最小最亮的光斑．若她用此来观察地图上较小的字，则凸透镜到地图的距离应（　　）A

A．
小于20cm
B．
大于20cm小于40cm

C．
等于40cm
D．w
大于40cm
