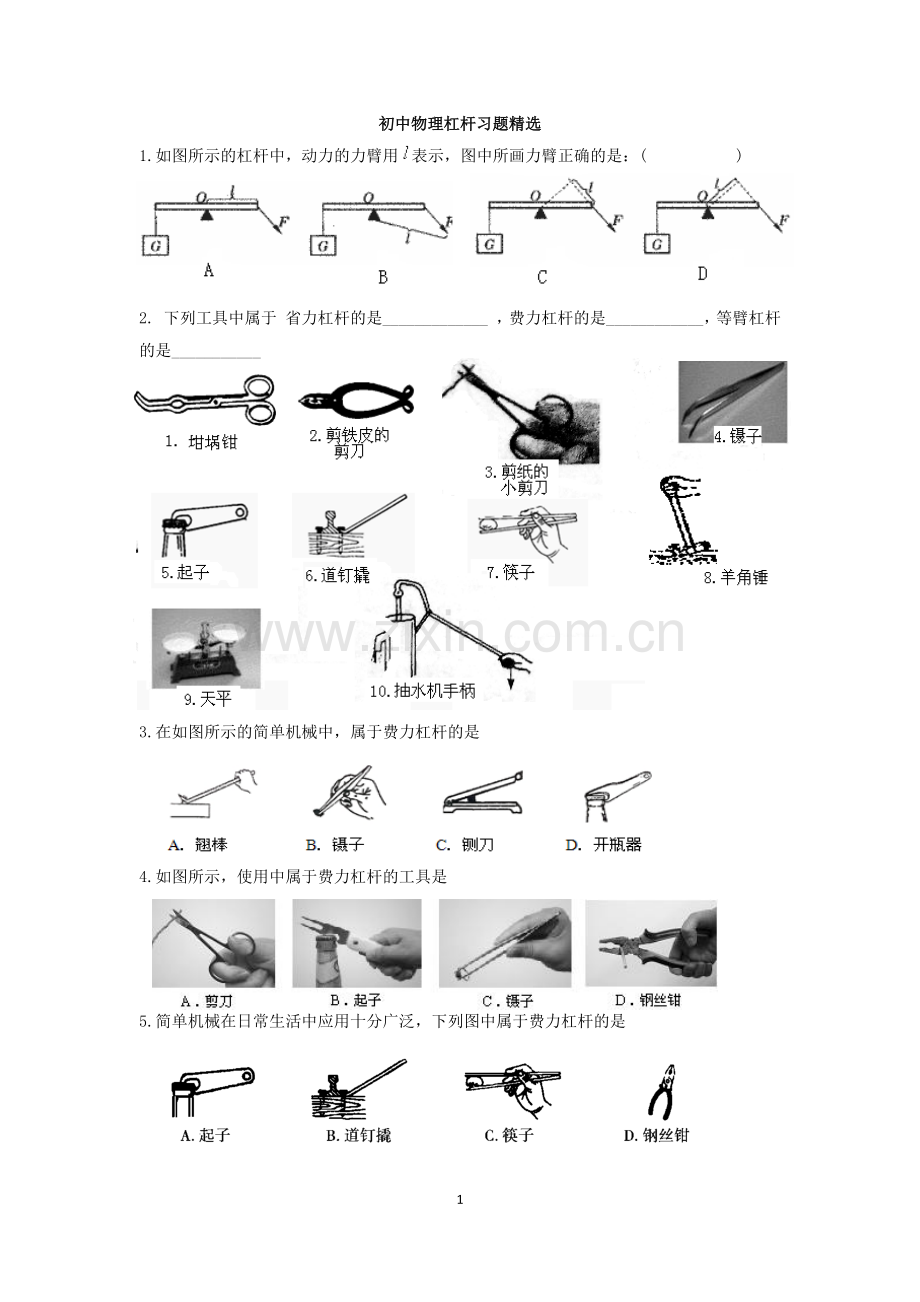

初中物理杠杆习题精选
1.如图所示的杠杆中，动力的力臂用表示，图中所画力臂正确的是：(      )

2. 下列工具中属于 省力杠杆的是_____________ ，费力杠杆的是____________，等臂杠杆的是___________

3.在如图所示的简单机械中，属于费力杠杆的是

4.如图所示，使用中属于费力杠杆的工具是

5.简单机械在日常生活中应用十分广泛，下列图中属于费力杠杆的是

6.如图所示的几种杠杆类工具，在使用时属于费力杠杆的是( )

7.如图1所示的杠杆中，属于费力杠杆的是

8.下列属于省力杠杆的是
9.园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了
A．增大阻力臂，减小动力移动的距离 B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力 D．减小阻力臂，省力
10.如图3所示，杠杆处于平衡状态，若在两边的钩码下，各加一个同样的钩码，则：(      )
A．杠杆仍保持平衡
B．杠杆A端下降
C．杠杆B端下降
D．无法判断
11如图所示，要使杠杆处于平衡状态，在A点分别作用的四个力中，最小的是（  ）
A．F1                 B．F2
C．F3                 D．F4
12.如图示AOB为轻质杠杆，B端挂重物G，A端分别作用四个方向力时，杠杆都能在图示位置平衡。则四个力大小说法正确的是
A．F2最小 B．F4最小　　C．F1最小 D．F3最小
13观察图所示的指甲刀的结构图，其中分析正确的是
A．一个杠杆，且是省力杠杆
B．两个杠杆，一个省力杠杆，一个费力杠杆
C．三个杠杆，一个省力杠杆，两个费力杠杆
D．三个杠杆，一个费力杠杆，两个省力杠杆

图1
1 如图1所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，阻力G的力臂 ，动力F 。(填“变大”或“变小”“不变”)
图2
2．如图2所示，杠杆每小格的长度相等，质量不计，以Ｏ为支点．杠杆的左端挂有物体Ｍ，支点右边的Ａ处挂钩码，杠杆平衡．若将支点移到B点，要使杠杆重新平衡，在A点应挂 个相同的钩码。
图2
图3
3．如图3所示，ＡＢ为一根质量不计的细棒，用绳在Ｏ处吊起，当Ａ、Ｂ两端分别挂两个重物甲、乙时恰好平衡．若ＯＡ=0.8m，ＯＢ=0.4m，甲的质量为１０kg，则乙的质量为 kg．（题型四）
图4
10．图4中，OB为轻质杠杆，OA=60cm，AB=20cm。在杠杆的B端挂一个所受重力为60N的重物，要使杠杆在水平位置上平衡，在A点加一个多大的竖直向上的拉力？
作图题：
1．在图6中画出力F1和Ｆ2 的力臂．图6

2.图中O是杠杆的支点，在图7中画出动力F1的力臂。
3.两位同学利用左下图所示的可以绕O点自由转动的健身器材进行锻炼，甲同学竖直向下用力F1将另一端的乙同学拉起。请画出拉力F1的力臂L1。

4.为了使杠杆保持静止，可以在A点拖加一个力F，力的方向不同，需要力的大小也不同，请在图8中画出力F最小时的示意图．
5.如图所示，使用羊角锤拔钉子，请在图中画出动力臂。

图8
．

实验探究
1．探究杆杠平衡条件的实验装置。
⑴.两端螺母的作用是 ；
若杠杆在使用前发现左端低、右端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向 调节；也可将杠杆左端的平衡螺母向 调节。此后，在整个实验过程中，是否还需再旋动两侧的平衡螺母？ 。
⑵.他得到的两组数据如下表所示：
实验序号
动力F1/N
动力臂L1/m
阻力F2/N
阻力臂L2/m
1
2
0.2
1
0.1
2
1
0.08
2
0.04
这两组数据中，第 次实验的数据肯定有错误。经检查，发现是测量动力臂时读数错了；测量值是 （选填“偏大”或“偏小”）。
2.在“探究杠杆平衡条件”的实验中：
（1）实验前没有挂钩码时，若杠杆右端下倾，则应将右端的平衡螺母像        （选填“左”或“右”）调节，使杠杆在水平位置平衡。
（2）如图所示，杠杆在水平位置平衡后，若将左侧的3个钩码该挂在D处，要使杠杆仍然保持平衡，则应将右端钩码该挂在      处。
（3）如图所示，杠杆在水平位置平衡后，若在左侧的3个钩码下添加1个钩码，要使杠杆仍然保持平衡，则应将右侧钩码改挂在      处。
（4）分析有关实验数据，可得出杠杆平衡条件是：                               。
3.在研究杠杆平衡条件的实验中
（1）实验前没有挂钩码时，若杠杆右端下倾，则应将左端的平衡螺母向     （选填“左”或“右”）调节，使杠杆在水平位置平衡。
（2）在如图所示的装置中，每个钩码重1N（杠杆上每格等距，杠杆自重不计），要使杠杆在水平位置平衡，小张在A处应挂       个1N重的钩码，而邻组的小强在B处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应           ，大小为    N。
(3)本实验得出杠杆的平衡条件是                                    。

4.在探究“杠杆的平衡条件”的实验中，某同学记录了三次实验数据如下表：
实验次数
动力F1/N
动力臂L1/m
阻力F2/N
阻力臂L2/m
1
2.0
0.04
4.0
0.02
2
1.0
0.02
0.5
0.01
3
2.5
0.03
1.5
0.05
（1）这三次实验数据中有一次是错误的，错误数据的实验次数是 ，由正确实验结果可得杠杆的平衡条件是 。
（2）.如下图所示，当在A处挂了三个钩码时，要使杠杆平衡，应在C处挂 个钩码。（每个钩码的质量相等）。
(3)若某次实验中用弹簧测力计竖直向上拉杠杆一端的A点，如图所示，杠杆平衡时弹簧测力计的示数为Fa,若在A点斜向上拉，杠杆要求在水平位置再次平衡时，弹簧测力计的示数为Fb，则Fa Fb (填“大于、小于、等于”)。
