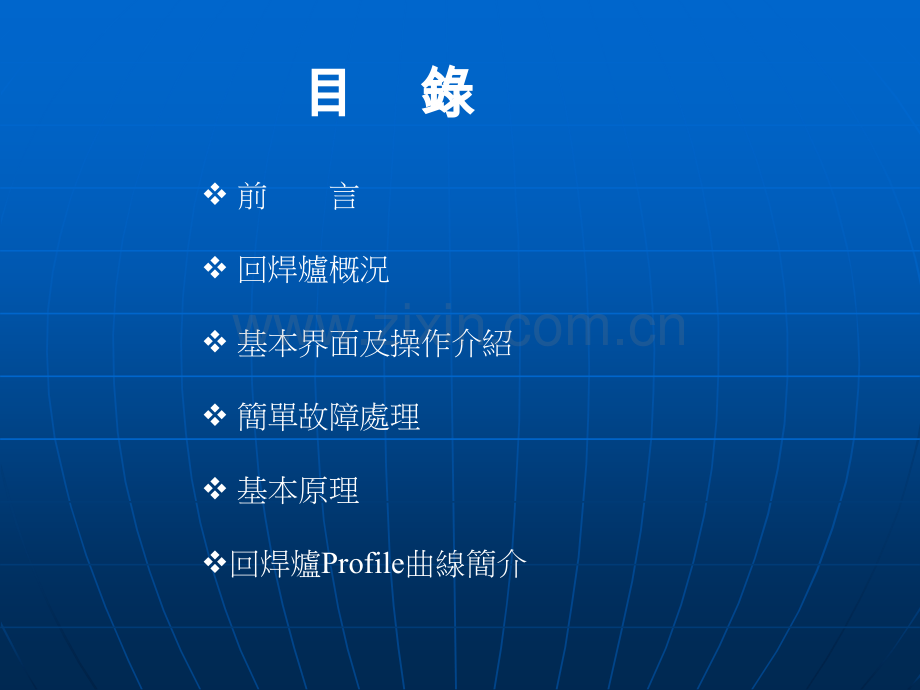

回焊爐操作及原理回焊爐操作及原理DMD1工程 生技 2005.11.17目目 錄錄v 前 言v 回焊爐概況v 基本界面及操作介紹v 簡單故障處理v 基本原理v回焊爐Profile曲線簡介前前 言言 SMT制程中包括三個工序印刷貼片焊接三個工序成功完成才是一個完整的制程而今天要給大家講的回焊爐(Reflow Oven)就是用于焊接的主要設備。回焊爐的品牌很多今天主要講我們常用的一種型號ETC A30-122回回 焊焊 爐爐 概概 況況ETC A30-122:電源3 200V 50/60HZ;氣壓0.5Mpa PCB寬度尺寸Min 50 mm x 100 mm Max 400 mm x 540 mm PCB傳送方向左 右 或 右 左 溫區控制 上下各12個溫區每區溫度可達到 300C 溫度控制精度在設定值的3C以內 自動報警功能緊急停止輸送帶異常面蓋開啟 基板跌落基板堵塞報警溫度異常過載 異常環流風扇馬達異常基本界面及操作介紹基本界面及操作介紹12345612111481379101.現時的溫度表示2.現時溫度的圖形表示 現時溫度在上下限報警范圍以外時畫面為橙色 當溫度到達上下限范圍以內后溫度在逐漸靠 近設定溫度時畫面則由黃色轉變為綠色當 溫度到達設定值時畫面為綠色。當發生溫度異 常時畫面為紅色閃亮(具體事項參照下圖)3.設定溫度表示。4.加熱器動作狀態表示。加熱器停止時深綠色 加熱器工作時橙色5.風扇輸送帶速度和導軌寬度的動作狀態。停止時深綠色 工作時橙色 導軌寬度的設定值和現時值在0.3mm以內時為 綠色。6.風扇輸送帶速度和導軌寬度的現時值。7.風扇輸送帶速度和導軌寬度的設定值。8.錯誤信息顯示框。9.進入爐內的基板數目。10.基板間隔時間。11.O2含量顯示值(%PPM)此兩項僅在選用N2模式 時方可顯示12.O2含量設定值(%PPM)13.PCB停止報警設定時間(此項用戶可自行設定出 廠值為30秒)。14.輸出基板數目。菜單構成菜單構成File 菜單 Open 讀取電腦已保存的設定程式 Save 保存現有的生產程式 Save As 保存附加名字的現有的生產程式 Delete 刪除已保存的設定程式 Print 打印現有的生產程式 Exit Reflow系統終止退回到Windows桌面 Run 菜單 Auto 自動運轉 Auto Stop 首先關閉加熱板電源然后在設定時間內 停止風扇和軌道的電源 Manual 手動運轉 All Stop 機器全停止(加熱器輸送鏈風扇)Control 菜單 Error Reset 錯誤故障的解除 Buzzer Off 錯誤故障發生時蜂鳴器的報警解除 Monitor Clear 消除電腦畫面基板移動的圖形顯示 Count Reset 基板出入塊數記數清0Setup 菜單 All 以下所有項目的設定 Temp 溫度的設定 Temp Alarm 溫度上下限報警的設定值(出廠默認值為10度)C/V Speed 輸送帶速度的設定 (0.41.6m/min)C/V Width 導軌寬度的設定 Blower Fan 風扇的設定 PWB Interval 基板間隔時間的設定 (出廠默認值為10SEC)PWB Stop 基板堵塞報警時間的設定 (出廠默認值為30SEC)Operator 菜單 機器各部件的工作/停止狀態設定 一.Environment 菜單 (一).Machine Setup 1.Autostop time 設定當按下Auto stop時倒計時關閉鏈條和風扇電源 的時間 *出廠默認值為30分鐘 2.PCB fall 設定當出現基板掉落故障時在多長時間內沒有處理 好將關閉加熱器(選擇ON時可設定時間選擇OFF時 一出現基板掉落故障立即關閉加熱器)*出廠默認值為1分鐘 3.Templimit time 設定當溫度超過上下限報警的設定時在多長時間內 沒有處理系統將關閉加熱器(選擇ON時可設定時間 選擇OFF時一旦溫度超過報警值立即關閉加熱器)*出廠默認值為1分鐘 4.C/V width offset 設定軌道寬度原點的允許誤差值 *出廠默認值為0.3mm 5.C/V width clearance 軌道寬度的設定值與實際值允許的誤差范圍 *出廠默認值為0.3mm 6.Buzzer on 設定打開爐膛或調整軌道寬度時蜂鳴器是否作用 7.Sensor period 基板入口和出口感應器的間距 *此值出廠時已有設定請勿隨意更改 (二).Password setup 密碼設定(此密碼僅鎖定FILERUNSETUP菜 單項對其它功能并無限制當輸入全為空格時 表示無密碼。二.Production control 生產信息和錯誤日志(略)三.Profile 菜單 溫度曲線測定的畫面表示。(選配)四.Help 菜單 功能尚未開啟圖形的動作條件圖形的動作條件一.當現時的溫度高于設定范圍時其圖形的顏色顯示為深紅色。參照圖1。二.當現時的溫度低于設定范圍時其圖形的顏色顯示為橙色。參照圖1三.當現時的溫度在設定范圍內時現時溫度與設定溫度之間的溫度差的圖 形顏色將由紅色向橙色方向變化顏色的變化像圖1所示溫度的誤差 則在1度左右變化。1.當現時的溫度逐漸高于設定溫度時其圖形會隨著溫度的升高顏色由 綠色黃色變化到紅色。2.當現時的溫度與設定溫度達到一致時圖形會顯示綠色。3.當現時的溫度逐漸低于設定時其圖形會隨著溫度的降低顏色由綠色 黃色變化到橙色。4.當現時的溫度曾一度進入設定范圍以內其后又超出其設定范圍則 溫度發生異常。在溫度異常時現時的溫度高于設定范圍時圖形的 顏色顯示為紅色閃亮相反現時的溫度低于設定范圍時圖形顏色 顯示為橙色閃亮。現時值高于設定范圍時。(溫度異常時為紅色閃亮)10C9C8C7C6C5C4C3C2C 設定范圍內的設定溫度與現時溫度的 1C 溫度誤差所顯示的圖形顏色0C-1C-2C-3C-4C-5C-6C-7C-8C-9C-10C現時值低于設定范圍時。(溫度異常時為橙色閃亮)開開/關機操作順序流程圖關機操作順序流程圖一.開機總電源各分電源UPS電源電腦電源Windows開始程式打開爐內電源總開關確認CP-1CP-2CP-3開關在OPEN狀態打開UPS電源開電腦主機和顯示器的電源開關運行WindowsWindows界面Windows菜單Reflow啟動程式ReflowFile 菜單ReflowLoad選擇生產程式RunAuto(F1)設備啟動選擇保存的生產機種經45分鐘左右后綠燈亮起可正常生產二.關機設備運行中Auto Stop關閉Reflow關閉電源關閉UPS關閉總電源或者按快捷鍵F2并確認機台首先關閉加熱板電源機台首先關閉加熱板電源經過經過30分鐘后自動切斷風扇和鏈條分鐘后自動切斷風扇和鏈條的電源的電源此時間可由用戶自行設定此時間可由用戶自行設定可按快捷鍵F12確認退出軟件正常關閉電腦和顯示器電源簡單故障處理簡單故障處理一.信號燈塔的狀態表示 红 色 黄 色 绿 色 異常 准備中 准備就緒二.錯誤信息及機台對應狀態列表AlarmAlarm是否停止加熱器是否停止加熱器是否停止加熱器是否停止加熱器蜂鳴器蜂鳴器蜂鳴器蜂鳴器信號燈信號燈信號燈信號燈EMERGENCY STOP(EMERGENCY STOP(紧急停止紧急停止紧急停止紧急停止)是是是是OFFOFF紅紅紅紅PCB PCB DROP(DROP(掉板掉板掉板掉板)設定時間后設定時間后設定時間后設定時間后ONON紅紅紅紅PCB STOP(PCB STOP(停板停板停板停板)設定時間后設定時間后設定時間后設定時間后ONON紅紅紅紅Conveyor width error(Conveyor width error(軌道寬度錯誤軌道寬度錯誤軌道寬度錯誤軌道寬度錯誤)否否否否ONON紅紅紅紅Conveyor speed error(Conveyor speed error(輸入帶速度錯誤輸入帶速度錯誤輸入帶速度錯誤輸入帶速度錯誤)否否否否ONON紅紅紅紅Temperature upper limit error(Temperature upper limit error(溫度上限異常溫度上限異常溫度上限異常溫度上限異常)設定時間后設定時間后設定時間后設定時間后ONON紅紅紅紅Temperature down limit error(Temperature down limit error(溫度下限異常溫度下限異常溫度下限異常溫度下限異常)設定時間后設定時間后設定時間后設定時間后ONON紅紅紅紅Temperature upper limit overtime(Temperature upper limit overtime(溫度上限異常溫度上限異常溫度上限異常溫度上限異常超時超時超時超時)是是是是ONON紅紅紅紅Temperature down limit overtime(Temperature down limit overtime(溫度下限異常超溫度下限異常超溫度下限異常超溫度下限異常超時時時時)是是是是ONON紅紅紅紅Over open(Over open(面蓋打開面蓋打開面蓋打開面蓋打開)是是是是ONON紅紅紅紅Blow fan overheat error(Blow fan overheat error(風扇異常風扇異常風扇異常風扇異常)否否否否ONON紅紅紅紅CA sensor error(CA sensor error(感溫棒異常感溫棒異常感溫棒異常感溫棒異常)否否否否ONON紅紅紅紅過載繼電器異常過載繼電器異常過載繼電器異常過載繼電器異常是是是是ONON紅紅紅紅三.異常狀態原因及解除方法1.緊急停止(emergency stop)緊急停止按鈕(入口出口各1個)可能原因 按下緊急停止按鈕設備完全停止 解除方法 緊急停止按鈕復位按F5清除錯誤信息并切換至自動生產狀態 *如警報仍無法消除如警報仍無法消除請聯系在場技朮人員請聯系在場技朮人員2.掉板錯誤(PCB drop)可能原因 (1).爐內基板掉落 (2).輸入帶軌道的寬度與PCB的尺寸不符 (3).操作員用手感應到入口Sensor 解除方法 (1).F6停止蜂鳴器停止入板待爐內基板全部輸出后切換至 手動狀態將面蓋開啟取出基板蓋上面蓋F5清除錯誤 信息并切換至自動生產狀態 (2).調整導軌的寬度 (3).F5清除錯誤信息(確定無其它原因造成)*當跌落發生后當跌落發生后在在1 1分鐘內未按復位鍵時分鐘內未按復位鍵時加熱器停止加熱加熱器停止加熱 如警報仍無法消除如警報仍無法消除請聯系在場技朮人員請聯系在場技朮人員 3.基板停止(PCB STOP)在出口處的傳感器感應到PCB板超過30秒以上表示設備已發生PCB 板堵塞。可能原因 (1).出口處PCB被卡 (2).出口處基板堆積造成Sensor持續ON。解除方法 (1).取出被卡的板 (2).取出出口處基板延長相鄰兩片基板入爐的間隔時間 *如警報仍無法消除如警報仍無法消除請聯系在場技朮人員請聯系在場技朮人員 4.軌道寬度錯誤(CONVEYOR WIDTH ERROR 可能原因 軌道寬度設定值與實際值不符超出允許范圍之外 解除方法 重新自動調整軌道寬度 *如警報仍無法消除如警報仍無法消除請聯系在場技朮人員請聯系在場技朮人員5.輸送帶速度錯誤(CONVEYOR SPEED ERROR)可能原因 (1).PCB板被鏈條卷入 (2).輸送帶未設定速度值 解除方法 (1).取出被卷入鏈條的PCB (2).設定輸送帶速度值 *如警報仍無法消除如警報仍無法消除請聯系在場技朮人員請聯系在場技朮人員6.溫度上限異常(TEMPERATURE UPPER LIMIT ERROR)溫度下限異常(TEMPERATURE DOWN LIMIT ERROR)狀態實際溫度超出設定溫度允許范圍之外 可能原因 (1).風扇停止工作 (2).設定溫度上下限值為零或上下限值太小 解除方法 (1).檢查各循環馬達及冷卻風扇 (2).重新設定溫度上下限值(出廠默認值為10度)*如警報仍無法消除如警報仍無法消除請聯系在場技朮人員請聯系在場技朮人員7.風扇異常(BLOWERFAN OVERHEAT ERROR)可能原因 風扇被FLUX卡死無法轉動 解除方法 清除扇葉上附著的FLUX *如警報仍無法消除如警報仍無法消除請聯系在場技朮人員請聯系在場技朮人員基本原理基本原理一。加熱控制原理3相200V電源線3相200V電源輸入24V變壓器固態繼電器SSR溫度控制器PIDRS1PC感溫探棒24V直流輸入24V直流電源溫度傳感線發熱板注1.PC做好程式后通過RS1告之PID 2.PID通過感溫棒感知加熱板的當 前溫度 3.如果溫度低于設定值PID會給 SSR一個24V的信號控制SSR 給加熱板供電 4.如果溫度高于設定值PID會給 SSR一個信號控制SSR停止給 加熱板供電二。傳送控制原理PCRS1變頻器馬達ENCODE編碼器出口感應器進口感應器傳送鏈條注1.PC做好程式后通過RS1傳給變頻器變頻器控制馬達運轉。2.編碼器起到檢查鏈條速度的作用并負責反饋給變速器知道。進口處感應器到出口處感應器的距離/鏈速=規定的時間如果進板處感應器感應到基板進入在規定的時間內如果出口處感應器沒有感應到基板那么機器就會報警“DROP PCB ERROR”回焊爐回焊爐Profile曲線簡介曲線簡介 Profile曲線圖是我們監控回焊爐溫度的的一個依據回焊爐內溫度狀況我們不能看到也不能感知到因此我們就只能通過測量其實際溫度來了解它的狀況如下圖(無鉛產品曲線圖)注不同的產品以及使用不同的錫膏元件在同樣的溫度下也會產生不同 的曲線怎樣的曲線是最好的?這將視我們的產品和制程要求而定。預熱區恆溫區回焊區冷卻區24010%斜率3C6525S7515S斜率3C217C16015CTHE END
