可视对讲系统的方案设计.pdf

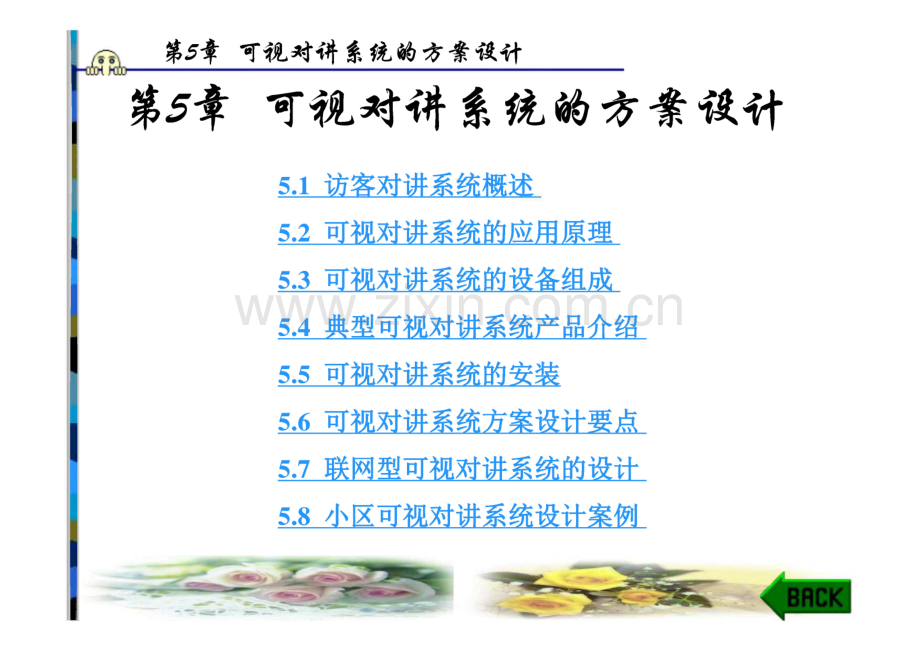

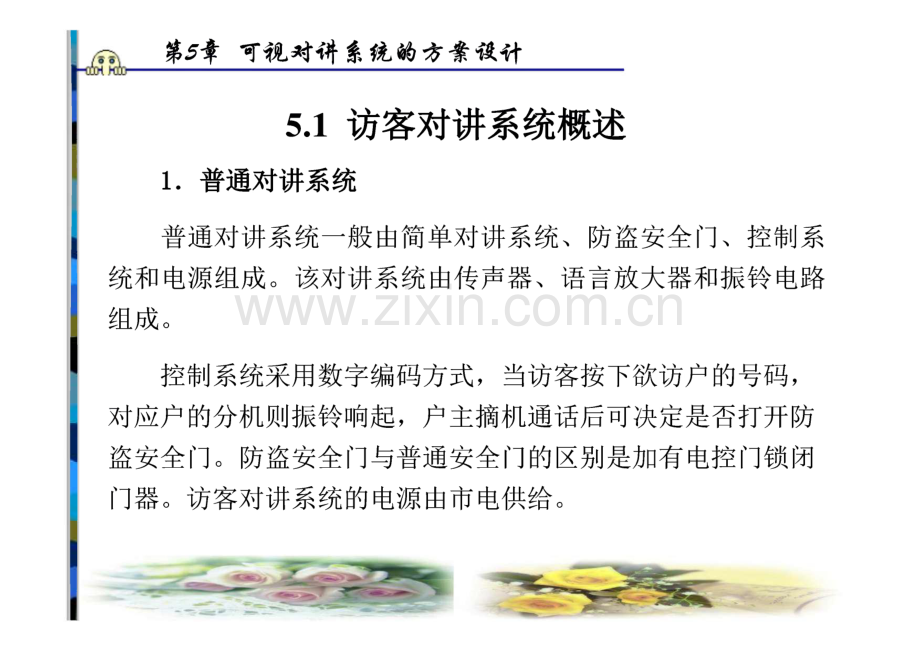

第5章 可视对耕系扬的方案微射第5章 可观对讲系疣的方案微必5.1 访客对讲系统概述5.2 可视对讲系统的应用原理5.3 可视对讲系统的设备组成54典型可视对讲系统产品介绍5.5 可视对讲系统的安装5.6 可视对讲系统方案设计要点5.7 联网型可视对讲系统的设计5.8 小区可视对讲系统设计案例第5章 可视对耕系扬的方案微射5.1访客对讲系统概述1.普通对讲系统普通对讲系统一般由简单对讲系统、防盗安全门、控制系 统和电源组成。该对讲系统由传声器、语言放大器和振铃电路 组成。控制系统采用数字编码方式，当访客按下欲访户的号码，对应户的分机则振铃响起，户主摘机通话后可决定是否打开防 盗安全门。防盗安全门与普通安全门的区别是加有电控门锁闭 门器。访客对讲系统的电源由市电供给。L 第5章 可视对耕系扬的方案微射CTO-一般居民楼的每个单元安装的访客对讲系统比较简单，主机到各户分机采用星型布线方式，为多线制。如果居民小 区内设有管理中心，则各单元的主机与管理中心以总线方式 相联，管理中心可接受用户报警，并可用此向用户传达有关 信息。高层公寓住宅使用的访客对讲系统主机与各户分机之 间通常采用总线式通信。图5-1为访客对讲系统结构图。第5章可视对讲系疫的方案祓料3芯分殁(AWR3 Ko.5 mm)3芯分装(AWR3x0.5 mm)3芯分设(AVVR3x0.5 mm)数琬0m0HEq?Ml93芯分城(AVVR3x0.5 mm)昌mm言.=?!芯 21，U宜按门口机.图5-1共邕对讲系统结构图.第5章 可视对耕系扬的方案微射曲-2.可视对讲系统可视对讲系统是在单对讲系统的基础上增加一套视频系统。即在电控防盗门上方安装一低照度摄像机，一般配有夜间照明 灯。摄像机应安装在隐蔽处并要防破坏。视频信号经普通视频 线引到楼层中继器的视频开关上，当访客叫通户主分机时户主 摘机可从分机的屏幕上看到访客的形象，与其通话以决定是否 打开防盗安全门。图5-2为可视对讲系统结构框图。可视对讲系疣的方案微必别下一个视城放大器75-3-96 共襁4芯电匿(RW4x0.5电源箱（法16户皑加一台）4 芯分(AVVR4xO.5mm)共嵇 75-5-112A3I Him电诙箱电假数码门口机第5章 可视对耕系扬的方案微射5.2可视对讲系统的应用原理对讲系统的工作方式是：楼门平时总处于闭锁状态，避免 非本楼人员在未经允许的情况下进入楼内，本楼内的住户可以 用钥匙自由出入大楼。当有客人来访时，客人需在楼门外的对 讲主机键盘上按出欲访住户的房间号，呼叫欲访住户的对讲分 机。被访住户的主人通过对讲设备与来访者进行双向通话或可 视通话，通过来访者的声音或图像确认来访者的身份。确认可 以允许来访者进入后，住户的主人利用对讲分机上的开锁按键 打开大楼入口门上的电控门锁，来访客人方可进入楼内。来访 客人进入楼后，楼门自动闭锁。就 第5章 可视对耕系扬的方案微射曲-住宅小区物业管理的安全保卫部门通过小区安全对讲管理 主机，可以对小区内各住宅楼安全对讲系统的工作情况进行监 视。如有住宅楼入口门被非法打开，或安全对讲主机或线路出 现故障，小区安全对讲管理主机会发出报警信号，显示出报警 的内容及地点。小区物业管理部门与住户或住户与住户之间可以用该系统 相互进行通话。如物业部门通知住户交各种费用、住户通知物 业管理部门对住宅设施进行维修、住户在紧急情况下向小区的 管理人员或邻里报警求救等。就 第5章 可视对耕系扬的方案微射曲-5.2.1可视对讲系统的结构原理楼宇可视对讲系统按功能可分为普通对讲型(保全与非保 全)和可视对讲型(保全与非保全)两大类型系统。单对讲系统 一般由防盗安全门、对讲系统、控制系统和电源等组成。(1)对讲系统。对讲系统主要由传声器和语言放大器、振 铃电路等组成，要求对讲语言清晰，信噪比高，失真度低。(2)控制系统。一般采用总线制传输、数字编解码方式控 制，只要访客按下户主的代码，对应的户主拿下话机就可以与 访客通话，以决定是否需要打开防盗安全门。第5章 可视对耕系扬的方案微射(3)电源系统。电源系统是指供给语言放大、电气控制等 部分的电源。由于居民住宅区市电电压的变化范围较大，白天 负荷较小时可达250260 V,晚上负荷大时就可能只有170 180 V,因此电源设计的适应范围要大。另外，还必须考虑到 交直流两用，当市电停电时，直流电源要供电。(4)电控防盗安全门。楼宇可视对讲系统用的电控防盗安 全门是在一般防盗安全门的基础上加上电控锁、闭门器等构件 组成，防盗门可以是栅栏式的或复合式的，关键是安全性和可 靠性。第5章 可视对耕系扬的方案微射楼宇对讲控制系统构成原理框图如图5-3所示。小区主入口系统哲理主机门卫/曾现主机视城图像卫机嫡像 门上视图元机频像 范主视图尸后元伪 隹开范II范元主机视嫡图像范元。叫主机电元邙叫主机系统瞥理主机,系统辅助哲理台 小区次入口图5-3楼宇对讲控制系统构成原理框图第5章 可视对耕系扬的方案微射_该系统具有如下特点：视频双向传输。住户可看到管理中心的图像。管理中心可以主动监控每个门口的动态。(4)分层解码器集多功能于一身。系统联网采用双总线制。(6)网络连接无须视频放大。总线采用可寻址传输模式。(8)联网的随意性强。解码隔离技术。(10)视频自动切换技术。(11)多媒体管理中心功能强大。(11)多媒体管理中心功能强大。第5章 可观对科系疡的方嗓微必(12)系统的结构电路包括：300 MHz高频发射与接收电 路；双向通信、智能电话识别接口；即抹即录、断电可 保持录音系统；交流供电及直流断电保护电路；由微机 控制的键盘、液晶显示屏、多路传感器输入、报警喇叭输出、电话录放音、遥控发射接收、断电保护等电路系统。第5章 可视对耕系扬的方案微射曲-5.2.2可视对讲系统的附加功能1.带报警功能(1)报警信息确认。楼宇对讲的报警部分接收到报警信号,并上发管理中心，这时必须建立中心报警信息确认机制，管理 中心接收到报警信息后，应对报警主机下发确认信号，表示中 心已接收，而楼宇对讲报警主机在没有收到确认信号时，应重 新发送。第5章 可视对耕系扬的方案微射(2)报警信息校验。报警信息与楼宇对讲通信信息共用 数据线路与管理中心联网，复杂的线路问题、通信冲突(报警 与楼宇对讲信息)都有可能导致报警信息出错，必须对通信信 息采用校验(例如CRC、校验和等)机制。(3)主机撤防布防功能。住户对楼宇对讲报警器撤防布防 时，报警器应该将状态上报给管理中心记录，有特别的意义。(4)中心主动撤防布防功能。当住户外出忘记布防时，管理中心在授权的情况下，可以发送指令替住户主机进行布 防，避免出现不必要的损失，减少住户的麻烦。L 第5章 可视对耕系扬的方案微射CTO-(5)通信侦听。报警信息采用主动发送模式，发送之前 对通信线路进行侦听，避免出现数据追尾现象，确保一次通 信成功。(6)自检功能。报警系统属于“不怕一万，就怕万一”的 产品，在正常使用中看不出在工作，但是在出现警情的时候 要确保报警成功！住户很难知道报警器是否正常，报警器设 计应有自我检查功能，并将自检结果定时上报给管理中心，接受管理中心监控，出现故障立即维护。第5章 可视对褂系徒的方案微触2.带录音功能高级的楼宇对讲系统，一般还配有带录音功能的设备。通 常在音频传输方面，楼栋单元内设计了两个通道，一个通道用 于室内机与中心管理机的通话，另一个通道用于门口主机和小 区门口机与室内机的通话。楼栋外网设计了三个通道，一个通 道用于门口机与中心管理机的通话，第二个通道用于室内机与 中心管理机的通话，第三个通道用于小区门口机与室内机的通 话，因此，可以实现多方同时通话。例如，门口机与单元内分 机通话时，单元内另一分机可以和中心管理机通话，小区门口 机还可以和另一单元的分机（或中心管理机）通话。带录音功能 的能字对批率统凶号函域逆上增加录音即哒上 第5章 可视对耕系症的方案微就3.信息管理功能具有信息管理功能的楼宇对讲系统是对原联网楼宇对讲系 统的改进，基本保留了原联网互通系统所具有的强大功能，改 进、增加了信息发布功能，室内机的操作以中文菜单显示。信息发布的原理是在管理中心通过局域网以TCP/IP协议将 需发送的信息传送到每个单元的转换器，转换器再将信息数据 通过单元内AJB总线传送到室内分机存储，然后由分机中的专 用模块将信息数据转换成视频信号在显示屏上显示出来。二 第5章 可视对耕系扬的方案微射CTO-系统的组成在原联网系统的基础上将室内机换成ST-201BVNML增加信号转换器AJB-ARM。每个单元配置一台转换 器AJB-ARM,增加交换机，组成局域网。其它设备则与原联网 系统相同。系统基本功能即楼宇对讲功能与DF2000联网系统相同，但分机无互通功能。刷卡撤防功能及住宅防盗监控功能与 DF2000联网系统相同。信息发布功能则可以接收管理中心发来的各类短信息，并以声光提示。可以存储管理中心发来的各类短信。短信息 分类管理，可分为三类，即公共信息、重要信息、紧急信息。短信存储容量W99条，每条短信字数W100个。就 第5章 可视对耕系扬的方案微射曲-可视对讲系统使用时，通过观察器观看来访者的图像，可 将不希望的来访者拒之门外，因而不会为此受到推销者的打扰 而浪费时间，也不会受到可疑分子的攻击危险。只要安装了接 收器，甚至可以不让人知道家中有人。当你回到家门口，说声“是我”，并按下呼出键，即使没人拿听筒，房间里的人也可 以听到你的声音。如果你有事不能亲自开门，便可按下“电子 门锁”开门。按下“监视按钮”即使不拿听筒，也可监听和监 视来访者30 s,而来访者却听不到房间里的声音。再按一次，解除监视状态。第5章 可视对耕系扬的方案微射这里以某款可视对讲系统产品为例，列举该可视对讲系统 的一些功能特点：通过室内分机可遥控开启防盗门电控锁；门口主机可利用密码、钥匙或感应卡开启防盗门锁；以不同音乐区分呼叫来源（门口机还是管理员机）；楼栋内码相同之室内机可互相呼叫对讲；室内机互相对讲时被门口机呼叫，其中一台拿起，其 他机将自动切断；被呼叫后，住户不需拿听筒即可直接按开门键开门；可适用不同制式的双音频及脉冲直拨电话或分机电话;一 可同时设置带断电保护的多种警情电话号码及报警语我 第5章 可视对耕系扬的方案微射hAhk/d-自动识别对方话机占线、无人值班或接通状态；可实现住户、访客语音（或语音图像）传输；按顺序自动拨通预先设置的直拨电话，并同时传到小 区中心；重复通话按钮可自动呼叫系统上之警卫门口机至4台；重复查看按钮可自动监看本频道系统上之门口机至20 台；24小时回路保全，例如烟感或煤气探头和紧急按钮；外围防护回路，适合接门窗磁簧；内围防护回路，适合接红外探头，居家设定无效，连梅 花锁设定开关，操作方便；第5章 可视对科系扬的方案微射 外部设定开关，适合外接锁匙，刷卡机或密码盘或外 部设定/解除指示灯；警报输出回路，内建警报喇叭，并可外接警报喇叭或 警示灯；三个基本防护回路（电源由室内机提供），更换背板可 扩充至九个回路；可同时接多路红外、瓦斯、烟雾传感器；手动/自动开关、传感器的有线/无线连接报警方式；高层住宅在火灾报警情况下可自动开启楼梯门锁；高层住宅具有群飒雷在 U灾情发生可向所有住户发出报警信号。1BB 丁-第5章 可视对耕系扬的方案微射5.2.3可视对讲系统的使用说明可视对讲系统的基本工作过程是，客人按门口机“呼叫”键时，室内机会响起“叮咚”的门铃声提示，同时荧屏显示来 访客人影像（用可视对讲设备时）。住户提起听筒双方可同时对 话。确认来访客人后，可在室内机上控制开启大门电控锁。当 同时连接23台室内分机时，按下室内机CALL即所有室内机 进行内部呼叫。住户可随时按监视键，监看门口情况（用可视对 讲设备时）。在室内机上可任意调节铃声大小及亮度、对比度（用可视对讲设备时）。如果用一般对讲设备（非可视对讲设备）时,除不能观看到图像外，上述的作用均相同。第5章 可视对耕系扬的方案微射室外主机与室内机系统的使用过程如下所述。1)室外主机的使用(1)来访者按下门铃钮，室内可听到悦耳的门铃声。(2)通过话筒便可与室内进行通话。(3)因为主机本身带有红外照明，所以即使在晚上，不需 在室外安装照明，也能清晰地显示来访者的图像。第5章 可视对耕系扬的方案微射2)室内机的使用(1)收到主机呼叫后：室内分机响起电子振铃声，并显示来访者的图像；主人若有意接待，可以摘机与来访者通话，按开锁键 可打开电控锁；主人若不想接待，只要不摘机，此时即可审视来访者,又不会让来访者觉察室内动静。第5章 可视对耕系症的方嗓微必(2)按监视按键图像可再显示，挂机后自动进入守候状态。(3)室内听到呼叫后若不摘机，室内机60 s后自动进入守 候状态。(4)按监视键，室内分机可主动监视室外情况。(5)调节“对比”钮，可改变图像黑白对比度。(6)摘机后按“开锁”键，可打开电控锁。第5章 可视对耕系扬的方案微射表51可视对讲系统的使用步骤以及出现问题的解决方法项目操作步骤问题及解决方法来 客 访 问 住 户1.直按式主机，直接按对应房号。2.数码式主机，在主机上输入楼层号 和房号:若为3位码主机,则输入101、102,主机显示相应房号101、102o若为4位码 主机，则输入0101、0102,主机显示房号 0101、01021.主机发出双音“叮咚”声，则表示呼叫成功，等 候和住户通话，若无人接听，主机发出八次振铃声后即 进入待命状态。2.输入房号后，若主机发出急促“嘀嘀嘀”声，表 示无此房号，须按“#键清除后重新输入正确的房号。3.当发现已按错房号，按“#键清除，并可自动追 回分机的铃声和显像住 户 与 来 客 通 话 及 开 锁1.住户听到“叮咚”声后室内可视分机 同时臼动显示来客容貌。2.住户提话筒即可和来客通话（WB-BB、WB-BC分机可免提话筒开锁），按室内机开 锁键即可开锁（仅限于呼叫时有效）。3.挂话筒（且必须挂好）即可关机1.“叮咚”声音的大小可通过调节室内机音量钮改 变。（2D-VB/2D-VC分机音量不可调）2.室内机亮度调节钮可调节图像亮度。3.通话时间任意，显像时间不超过2分钟。4.若不提话筒，图像显示2分钟后自动关闭，进入 待命状态。5.停电时，仅不能显示图像，其它功能正常第5章 可视对耕系扬的方案微射住 户 监 视 门 外按室内机监视键即可监视来客或门外 情况1.图像显示2分钟后自动关闭，进入待命状态。2.来客未呼叫时，即使看见来访者，按开锁键也不 能开锁。3.WB2002系统分机可于住户门外增加安装“二次 确认主机”。按监视键一次，显示楼栋图像；再按一次，显示“二次确认主机”图像；按第三次，关闭图像住户 报警在任何情况下按室内机报警键（限于数码 主机且有管理中心的系统）即可报警管理中心即可显示并存储报警的楼栋号、楼层号、房 号和报警时间，同时管理中心可随时呼叫任何一户，且 可控制电控锁住户开锁1.当主机为数码主机，按主机键，显示，*，正常输入4位密码，电锁打 开，主机显示“OPEN”。2.可用钥匙开锁。3.配IC卡的主机可用IC卡开锁密码正常后即可开锁，若主机发出“嘀嘀嘀”声，表 示密码错误，须重新输入第5章 可视对耕系扬的方案微射5.3可视对讲系统的设备组成图5-4楼宇对讲系统基本设备组成就 第5章 可视对耕系扬的方案微射曲-1.门口主机门口主机用于实现来访者通过机上功能键与住户的对讲通 话，并通过机上的摄像机提供来访者的影像。机内装有摄像机、扬声器、麦克风和电路板，机面设有多个功能键，由系统电源 供电安装在单元楼门外的左侧墙上或特制的防护门上，参见图 5-5o门口主机分为直接按键式（直按式）和数字编码式（数码式）两种。直接按键式每键对应一住户，所以受机面空间的限制而容 量少。数字编码式则利用数字09,*和#共12键码组成，利用 解码器，主机通过它识别各用户，一般调试好以后放置于较隐 蔽处。_就 第5章 可视对耕系扬的方案微射曲-2.对讲分机室内对讲分机用于住户与访客或管理中心人员的通话、观 看来访者的影像及开门功能，同时也可监控门口情况。它由装 有黑白或彩色显示屏、电子铃、电路板的机座及监视按钮、呼 叫按钮和开门按钮等功能键和手机组成，由系统的电源设备供 电。参见图5-6室内可视对讲分机示意图。分机具有双向对讲通 话功能，影像管显像清晰，呼叫为电子铃声。可视分机通常安 装在住户的起居室的墙壁上或住户房门后的侧墙上，与门口主 机配合使用。第5章 可视对耕系扬的方案微射喇叭融研显示南0馁皴4筒图5-5门口主机示意图第5章 可视对耕系扬的方案微射手摘 显示屋行亮度对比度（色度）调方调方 调方图5-6室内可视对讲分机示意图 第5章 可视对科系扬的方案微射3.电源楼宇对讲系统采用220 V交流电源供电，直流12 V输出。为了保证在停电时系统能够正常使用，应加入充电电池作为 备用电源。4.电锁电控锁安装在入口门上，受控于住户和保安人员，平时 锁闭。当确认来访者可进入后，通过房主室内对讲分机上的 开门键来打开电锁，来访者便可进入。进入后门上的电锁自 动锁闭。另外也可以通过钥匙、密码或门内的开门按钮打开 电锁。第5章 可视对耕系扬的方案微射5.控制中心主机在大多数楼宇可视对讲系统中都设有控制中心主机（管理 中心主机），它设在保安人员值班室，主机装有电路板、电子 铃、功能键和手机（有的管理主机内附荧屏和扬声器），并可外 接摄像机和监视器。可视对讲系统可与管理中心进行通信：一是住户可在黑白 可视分机上呼叫管理中心并进行通话；二是来访者也可在门口 机上与管理中心通信，经管理中心确认来访者的身份后可向相 对应的门口机发送电动锁控制指令，远程控制任何一个出入口 电动锁的开启和关闭。因此管理中心要安装一台可视分机和一 台门口机。点k 第5章 可视对耕系疫的方案微就_3u 5.4典型可视对讲系统产品介绍1.可视对讲机型号：EHP8005（如图5-7所示）。可视对讲机：黑白可视、对讲、开锁、呼叫、监视功能,壁挂式，免提操作对讲机。4防区安防报警接口（可扩展无线防区）。工作电源：DC18 Vo环境温度：060。环境湿度：90%。布线方式：总线转换切入。安装：壁挂式。第5章 可视对耕系扬的方案微射图5-7 EHP8005室内分机第5章 可视对耕系扬的方案微射图5-8 EDM8601型可视单元门口机第5章 可视对耕系扬的方案微射2.数码式可视单元门口机型号：EDM8601型/深圳易天元（如图5-8所示）。最大容量可联接9999户室内分机。防震、防水、防拆、防破坏设计。总线制布线、安装、调试简便。英文、数字显示、操作界面使用容易。可与室内分机、管理中心实现呼叫、对讲及开锁。凭密码开锁，用户可以自行修改。支持通电开锁和停电开锁两种方式，可任意设定开锁至关 闭时间的长短。第5章 可视对针系疫的方案微就工作电源：DC18 Vo环境温度：一10+60。布线方式：总线隔离切换摄像机：1/3英寸CCD广角镜头。最小照度：0.2LUX（含红外线辅光）。功耗：10 Wo配置：嵌入式安装/三方免提通话/可更换式面板/I路视频输出/监视、对讲、呼叫、开锁功能。第5章 可视对耕系扬的方案微射3.物业管理中心管理主机型号：EDM8901型/深圳易天元（如图5-9所示）。可联接1000台单元门口机。总线制布线，安装调试简便。可呼叫各住户室内分机、各单元门主机及其它管理机。可接收住户紧急报警，并显示警情类别及房号。接警速度快，同时具备报警记录缓冲区，即使有多户同时 报警也不会出现报警阻塞和丢失的现象。第5章 可观对耕系疫的方嗓微必图5-9 EDM8901物业管理中心管理机.第5章 可视对耕系扬的方案微射_L可呼叫转移对讲，临视单元门口，开启电锁等。可联接电脑，实现小区智能化管理。自动定时关断。可存储报警房号功能（接驳电脑可无限扩展）。可查阅报警号码。报警号码删除：按“清除”键盘以倒序的方式清除。工作电源：DC18 Vo环境温度：0+60。环境湿度：90%。功耗：工作中最大功耗20 Wo输出串口:RS-232o配邕 集中呼叫工对讲、开锁功能/查询报警信息/可联网 999个单兀门口机/距图8 km。第5章 可视对耕系扬的方案微射4.主机选择器型号:EDDS801o用于管理多台门口主机。室内分机按监视键可轮流选通本单元各室外主机。最多选择8路。门口主机呼叫室内分机时，只与该室外主机工作（显示图像、通话、开锁）。工作电源：DC18 Vo环境温度：一10+60。环境湿度：90%。布线方式：总线转换切入式。耗电量：工作中最大功耗46 W。第5章 可视对耕系扬的方案微射5.楼层控制器型号：EDFC101/深圳易天元。配置：传输信号放大/干扰滤波/隔离通话。中继放大：适用于高层、远距离中途讯号增强放大。隔离保护：隔离层间干扰，保护系统正常运作。使用两路语音、数据通道和一路自动呼叫通道时，用2个。工作电源：DC18 Vo环境温度：-10+60。环境湿度：90%。功耗：工作中最大功耗4W。第5章 可视对耕系扬的方案微射_6.楼层视频分配器型号：EDVA801/深圳易天元。配置：10路视频输出/每路可驱动4台可视对讲分机。视频信号放大、分配。最多可选择8路。线材损耗隔离。在信号不足时使用。工作电源：DC18 Vo环境温度：一10P60o环境湿度：90%。输入阻抗：75 Qo输出峰值电压：1 Vp-po通频带：32 Hz62 MHzo耗电量：工作中最大功耗46W。第5章 可视对耕系扬的方案微射7.可视分机电源型号：EDPW18型/深圳易天元。配置：220 VAC/18 VDC/可供8台室内用户可视端机。工作电源：220 VACo输出：18 VDC/3 Ao环境温度：一10+60。环境湿度：90%。第5章 可视对耕系扬的方案微射8.小区联网控制器型号：EDVN2801型/深圳易天元。配置：RS485控制总线/可连接10个单元门口机。小区联网使用。音频视频八选一，即最多八单元配一个。视频和音频信号隔离和转换。第5章 可视对济系症的方案微射具有两路语音、数据通道和一路自动呼叫通道，可以保 障在中心线路正在使用时报警可以正常传到中心。工作电源:DC18 Vo环境温度：一10+60。环境湿度：90%。耗电量：4 Wo第5章 可视对耕系扬的方案微射9.单元联网控制器型号：EDUN201型/深圳易天元。小区联网使用时，每个单元使用一个。在联网系统中，它可以保证各个单元对讲功能的独立性。可以级联使用，也可以平行连接到小区联网控制器。数据、视频和音频信号中继、隔离和转换。自带三位编码，系统最多支持999个单元。单元占线，语音提示。第5章 可视对耕系症的方案微射具有两路语音、数据通道和一路自动呼叫通道，可以保障 在中心线路正在使用时，报警可以正常传到中心。工作电源：DC18 Vo环境温度：一10+60。环境湿度：90%。耗电量：4 Wo第5章 可视对褂系徒的方案微触5.5可视对讲系统的安装1,门口主机的安装EDM系列别墅型门口主机也分为主机体和底盒两部分，安 装方式有两种，即可挂墙安装，也可以埋墙安装。其中底盒 是需要在工程进行中就安装在相应的位置，安装高度为1.5 m 左右（指摄像头的高度）；底盒尺寸为150 mmX 120 mmX20 mm,安装方式为埋墙安装，埋墙尺寸为150 mmX 120 mmX20 mm。言 第5章 可视对耕系扬的方案微射hAhk/d-安装注意事项如下：(1)不要将摄像头面对直射的阳光或强光。(2)尽量保证摄像头前的光线均匀。(3)不要安装在强磁场的附近。(4)不要安装在背景声音大于70 dB的地方。(5)安装地方要注意不要让雨水进入装置。安装示意图如图5-10所示。第5章 可视对耕系扬的方案微射图5-10门口主机安装示意图第5章 可视对耕系扬的方案微射安装步骤如下：(1)先将底盒固定在事先挖好的孔上，使用螺钉穿过底 盒挂孔。(2)连好线之后，就可以将主机体嵌入底盒。使用螺钉穿过面板上的螺丝孔将其固定住即可。我 第5章 可视对耕系扬的方案微射hAhk/d-2.室内分机的安装EHP8003A室内分机分为主机体和底盒两部分，底盒为埋墙 或挂壁式安装，安装尺寸为270 mmX230 mmX45 mm,一般安装 在每一户的门口附近，安装高度在1.5 m左右，方便用户通话、开锁和开门。安装示意图如图5-H所示。安装时只要先将系统连接线材插入装置背面的IN座，EHP8003A室内分机的背面共有五个接口，从上往下看分别接紧 急按钮、报警器、系统主线、小门口机和智能主机，连线时系 统联网的主干线必须在0.75 mm以上。所用系统内的电缆线与强 电或220 V交流电缆必须相距60 cm以上。条件不允许的情况下，也必须加铁管或线槽屏蔽保护。第5章 可视对耕系扬的方案微射第5章 可视对耕系扬的方案微射安装步骤如下：(1)先将底盒固定在事先挖好的孔上，使用螺钉穿过底 盒挂孔。(2)将线材通过进线孔和主机连线，连好线之后，就可 以将主机体嵌入底盒。(3)使用螺钉在主机顶部和底部两个隐藏固定孔将其固 定好即可。第5章 可视对耕系扬的方案微射3.楼层控制箱的安装楼层控制箱一般都是安装在每层的弱电井中，一般一层使 用一个；如果是别墅，则一栋别墅使用一个。安装的地方距离 强电至少要有60 cm,以免干扰楼层控制器的正常工作。楼层控制箱分为两种型号：EHDB102、EHDB103,均采用挂 墙安装的方式。EHDB102的安装尺寸为248 mmX180 mmX60 mm,EHDB103的安装尺寸为200 mmX 120 mmX45 mmo安装时，先用钾钉穿过电箱底部的挂孔，将电箱固定在墙 上，箱体的四周都有敲落孔，施工的时候可以将其敲掉，方便 接线。第5章 可视对耕系扬的方案微射4.控制器的安装ETY2000可视对讲系统的控制器包括单元联网控制器、小 区联网控制器、视频分配放大器和主机选择器。为了方便工程 安装，它们采用统一的安装方式，使用统一的外壳和安装尺寸。在控制器的四周都有安装视频线专用的BNC接口，方便用户连 接视频线。均采用挂墙安装的方式，安装尺寸为248 mmX 180 mmX40 mmo安装步骤如下：(1)将控制器的盒盖卸下。(2)用螺钉穿过盒底的安装挂孔将控制器固定在墙上。(3)将连线通过进线孔和控制器连接，连好线之后在将控 制黑盒盖柠蛉一一_ _ _我 第5章 可视对耕系扬的方案微射hAhk/d-5.管理主机的安装EDM8701/87H系列管理主机一般都安装在单元大堂的入口处。分为主机体（铁制品外壳）和主机面板两部分。主机体在接线之前 就要固定在单元门口处。主机体的高度为L5 m左右，对讲主机 的安装高度在1.4 m左右，方便用户使用。主机面板的安装处为 斜面，方便用户的使用。主机体系统线从主机体的底面进入，检 查线路的时候，需要使用钥匙将主机体后面的门打开才可以进行 检查，也可以防止人为的破坏。主机体安装的时候要固定牢靠，不能有任何的松动，防止使用的时候发生意外。将主机体固定以后，就可以将主机面板嵌入到主机体的斜面 上，使用装饰螺钉固定，接好线即可。安装示意图如图5-12所示。第5章 可视对耕系扬的方案微射固定砥订制.M用装饰砥订固定图5-12管理主机安装示意图第5章 可视对耕系扬的方案微射6.系统电源的安装ETY2000可视对讲系统的一台电源一般可以供812台对 讲装置，一般都安装在弱电井中，此电源箱安装方便、简单,管理中心机的电源的安装要根据现场的情况而定；安装在弱 电井中的电源采用的一般是挂墙安装。电箱外形尺寸为265 mmX 155 mmX85 mm,安装步骤如下：(1)将电源箱放置在要安装的地方，最好和要供电的装 置安装在一起。用螺钉穿过盒底的安装挂孔将电源箱固定在墙上即可。言 第5章 可视对耕系扬的方案微射表52可视对讲系统安装方式汇总名称位置距离注意事项主机类(包括 单元门主机、围 墙主机、住户门 口主机)可嵌入式安装在 门体上，也可预埋式 安装在墙体上摄像机高度1.45 m1.不要将摄像机镜头面对直射的阳光或强光；2.尽量保证摄像机镜头前的光线均匀；3.不要安装在强磁场附近；4.连接线在主机入口处应考虑滴水线；5.彩色摄像机应考虑夜间可见光补偿；6.不要安装在背景噪声大于70 dB(A)的地方滥濡 第5章 可视对耕系扬的方案微料_ 续表名称位置距离注意事项室内系列分机挂墙式壁挂安装；台式分机可置于桌 面上显示器高度1.45 m1.不要将显示屏面对直射的阳光或强光，彩 色分机要注意光线角度；2.不要安装在高温或低温的地方(标准温度应 为050)；3.不要安装在滴水处或潮湿的地方；4.不要安装在灰尘过大或空气污染严重的 地方；5.不要安装在背景噪声大于70 dB(A)的地方；6.不要安装在强磁场附近电源明装挂墙；推荐使 用工程箱明装时高度应大于1.5 m1.注思通风散热；2.注意用电安全，箱盖闭合单元转换器、主机选择器、中可以明装，推荐使 用工程箱一起安装 在单元门附近明装时高度应大于1.5 m1.不要与其它强电系统一起；2.与其它弱电系统器材应保留500 mm间距言 第5章 可视对耕系扬的方案微射7上-续表视频放大器可以在弱电进井 或楼面上明装（挂墙 架或壁挂），推荐使 用工程箱安装在楼层墙面上 安装时段度应大 于 1500 mm1.不要与其它强电系统A起；2.与其它弱电系统器材应保留500 mm间距1红外探测器壁挂式、吸顶式 安装高度一般为1.23.5 m1.不要面对玻璃窗或窗口，以及冷暖设备；2.不要面对光源、移动物体（如风扇、机器）；3.避免高温、日晒、冷凝环境门磁探测器门框、门体嵌入式 安装一般在门体 上部，磁铁与发 码器的最大间 星巨为25 mm（无 线式）1.避免强磁场干扰；2.安装牢固1烟感探测器明装一般安装在天花板上避免高风速的位置1瓦斯探测器明装根据说明书二次确认开关明装1.5 m紧急按钮明装 一.i&m隐蔽处我 第5章 可视对耕系疡的方案微计*r(x xto-一般地，可视对讲系统在购买后应合理安装，正确使用，妥善保养。为使产品能够正常工作，达到应有的使用寿命，一 般应注意如下事项：(1)本系统要求单独布线，不可与强电走一个电井，如果 不能避开，也要与强电电缆的距离保持在60 cm以上。(2)不要把本系统的控制和联网控制器安装在特别潮湿、多尘、高温或温度变化大的地方。(3)不要把本系统安装在腐蚀性或氧化性气体的环境中。(4)门口主机不能安装在门上，而且要避免强光直射、雨 雪直淋的地方o _一一二一 一 _第5章 可视对舟系疡的方案微计,也|-(5)室内分机不要安装在电视机、电脑等电器附近，以免 出现图像有干扰的情况。(6)本系统所有的装置不要随便打开或自行进行改装调整,以免触电或损坏本系统。(7)本系统所有的装置都应该避免强烈的震动，不得碰撞、敲击，以免损害外壳或内部的精密器件。(8)不要用手及锐器触摸门口主机和室内分机的摄像和显 示部分，以免出现显示不清楚的情况。第5章 可视对耕系扬的方案微射表53对讲系统布线电缆的选择视频线系统线电源线备注主干线SYV75-5AWP6X0.5包含在AWP6X0.5中屏蔽层作地线入户线SYV75-3AWP6X0.3包含在AWP6X0.3中联网线SYV75-5AWP6X0.5包含在AWP6X0.5中屏蔽层作地线我 第5章 可视对耕系扬的方案微射hAhk/d-5.6可视对讲系统方案设计要点5.6.1楼宇对讲系统设计等级楼宇对讲控制系统依据产品的功能特征可配置成多种等级 形式。一般地，产品有系统户型、大楼型、经济型、数字型等 多种划分。每类产品有多种型号，并具备多种功能，可根据具 体情况配置用户满意的装置。独户型特为别墅小区使用，如1台室外机可接4台室内机，2 台室外机可接8台室内机，室内机具有对讲、互呼功能，二线式 无极性配线方式，红外夜间照明，420线以上解析度，防尘、防 雾。第5章 可视对耕系扬的方案微射曲-大楼型是公寓式小区的理想选型，最多可扩展到5个室外 摄像机，用户可达9999户，安全密码开门，红外夜间照明，管 理中心可同时监控4个门口。可视对讲室内机可配置报警控制 器接到小区管理机上，管理机与电脑连接，运行小区安全管理 软件，可调用相关资料，便于物业管理人员采取相应措施。住宅内部安全防范系统可分为基本型、增强型和守望相助 型。基本型的安全防范设施包括单元门口主机、住户室内分机、电控门锁等，功能较为简单，可起到访客对讲、遥控开门和一 定的防盗作用。第5章 可视对耕系扬的方案微射5.6.2可视对讲系统设计举要1.系统功能1）呼叫对讲功能 门口机可以选呼室内分机，选通后可以双向对讲。小区门口机可以选呼室内分机，选通后可以双向对讲。中心管理机可以选呼室内分机，选通后可以双向对讲。门口机可以呼叫中心管理机，选通后可以双向对讲。小区门口机可以呼叫中心管理机，呼通后可以双向对讲。室内机可以呼叫中心管理机，呼通后可以双向对讲。第5章 可视对耕系扬的方案微射 室内分机可以监视门口机图像。中心管理机可以监视门口机图像。中心管理机可以监听各门口机。多通道同时通话。忙音提示。隔离保护。第5章 可视对耕系扬的方案微射2）门锁控制功能 室内机可以遥控门口机和小区门口机开锁。中心管理机可以遥控门口机和小区门口机开锁。可以通过门口机实施密码开锁。3）信息发布功能 可以在室内机浏览管理中心发布的文字信息或图片信息。可以存贮管理中心发布的个人信息。第5章 可视对耕系扬的方案微射4）语音存贮（可选）5）图像存贮（可选）6）紧急报警前 第5章 可视对耕系优的方嗓微必wo-2.设计原则(1)进行方案设计时应充分了解小区的结构、规模及具体 要求，采集的信息尽可能全面。(2)确定视频信号传输的方式。目前，解决视频信号传输 问题有三种方案，第一种是用视频线传输基带信号，第二种是 调制解调方式，第三种是混合方式。三种方案各有其优缺点，可根据具体情况灵活选用。久 第5章 可视对耕系症的方案微射kA?(3)确定网络结构。网络结构应层次分明，线路最短化。非联网型单元设计：非联网型的单元连线比较简单，它是信号直接从门口主机传输到楼层控制器中，经过放大后其 中楼层控制器安装在弱电井中，电源一般是门口主机单独使用 一个电源，室内分机一般12台使用一个电源，根据实际情况确 定使用系统电源的数目。联网型单元系统设计：联网型的单元连线比非联网型 单元的连线多了一个单元联网控制器，在联网型的系统中，在 每个单元都必须使用一个联网控制器，以便系统进行联网控制o 其它的接线方式和非联网的系统接线方式是一样的。就 第5章 可视对耕系扬的方案微射曲-多入口单元系统设计：本系统支持多路口，使用主机 选择器可以控制最多8个门口主机，主机选择器主要是对主机 的视频信号进行处理，它和主机“受控”端一起完成对门口主 机的选择，所以门口主机的视频信号和受控信号在连接到主机 选择器时，需要视频信号和受控信号是一一对应的，否则主机 选择器不能对视频信号进行正确的选择。小区联网系统设计：本系统的联网方式主要采用级联 方式，一个小区联网控制器管理八个单元联网控制器。此八个 单元的系统线和视频均在此小区联网控制器集中，然后在经过 此小区联网控制器选择以后，才连接到管理中心去。机 第5章 可视对褂系徒的方案微触(4)确认布线环境。布线环境不同，对线材的选取要求也 不同，如存在强干扰的场合，应选取带屏蔽的线材。(5)高楼层的单元中，视频信号在楼道中有衰减，需要使 用视频分配器对视频信号进行处理。(6)系统方案设计时还可以把报警、门禁系统集成进去。有时原来联网系统具有的一些功能在该系统中可能无法实现，如互通功能、挂接小门口机功能，这时应进行灵活的处理。言 第5章 可视对耕系疣的方嗓微就3.设备配置 室内分机：室内分机有多种，其功能不同，应根据用 户的要求选用，一般每户配一台。层间解码器：每台层间解码器可配四台分机，可以两 层一台，一层一台，一层两台。层间解码器已有视频分配功能,因此，不需要再配视频分配器，但串接级数不应超过八级。门口主机控制器：门口主机控制器是每个单元的控制 中心，和门口机配合使用，每个单元一台。W 第5章 可视对济系疣的方嗓微就 门口主机：门口主机和门口主机控制
