三相异步电动机故障分析与处理.pdf

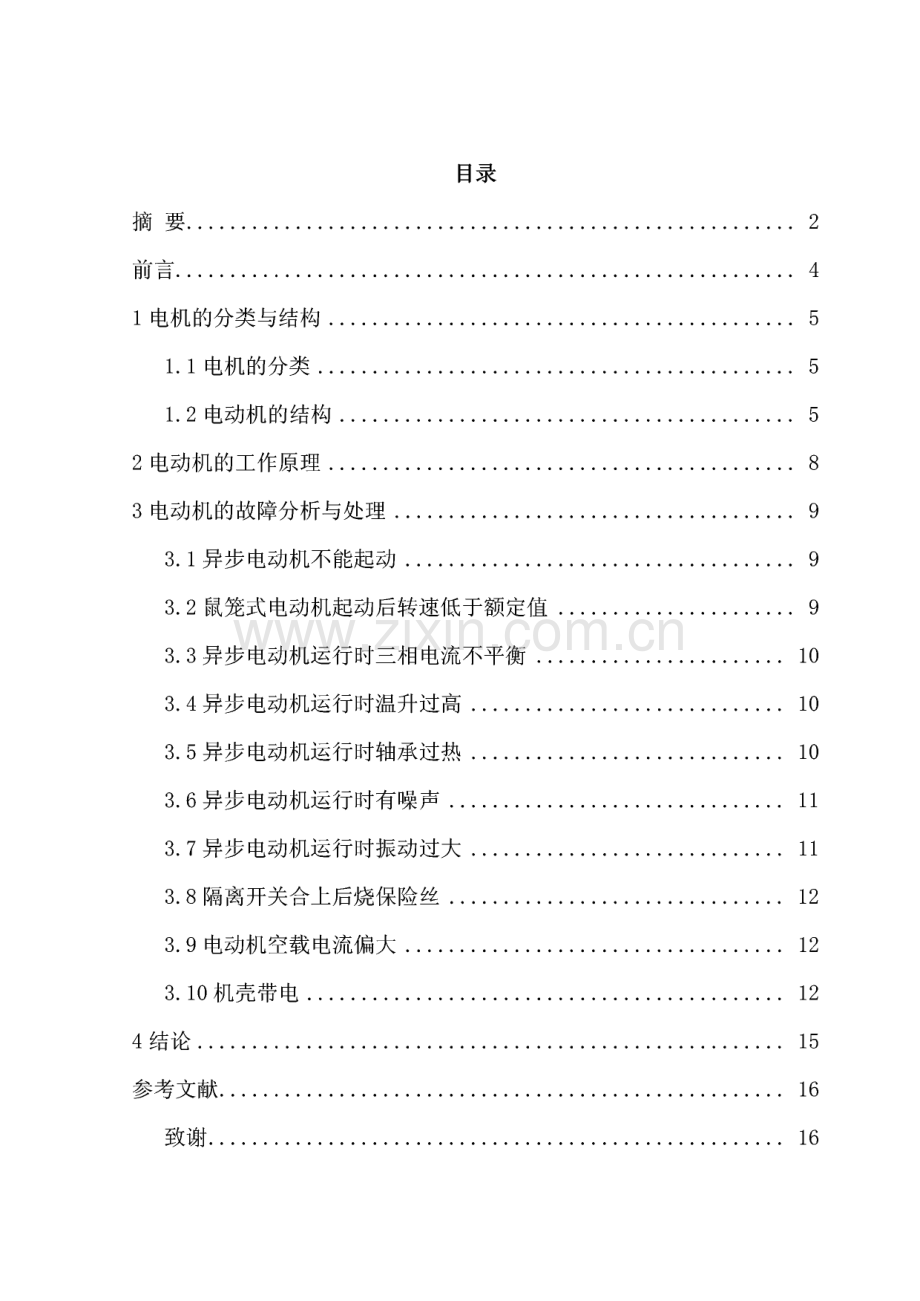

摘要近十年来，随着电力电子技术、微电子技术及现代控制理论的发展，中、小功率电动机在工 农业生产及人们的日常生活中有极其广泛的应用。特别是乡镇企业及家用电器的飞速发展，更需 要大量的中小功率电动机。由于这种电动机的发展及广泛的应用，它的使用、保养和维护工作也 越来越重要。交流异步电动机做为电力企业中的重要设备，各种故障经常发生，有时故障是多种原因同时存 在的，通过对电动机的各种故障分析、诊断和处理，并综合考虑解决设备的各种方法。达到以最 快、最准确的判断、处理和检修设备的目的，并为广大职工诊断和处理设备故障提供借鉴。关键词电机，故障，处理目录摘要.2前言.41电机的分类与结构.51.1电机的分类.51.2电动机的结构.52电动机的工作原理.83电动机的故障分析与处理.93.1 异步电动机不能起动.93.2 鼠笼式电动机起动后转速低于额定值.93.3 异步电动机运行时三相电流不平衡.103.4异步电动机运行时温升过高.103.5异步电动机运行时轴承过热.103.6 异步电动机运行时有噪声.113.7 异步电动机运行时振动过大.113.8隔离开关合上后烧保险丝.123.9电动机空载电流偏大.123.10机壳带电.124结论.15参考文献.16致谢.16刖百电动机是利用电磁感应原理的机械。随着生产的发展而发展的，反过来，电动机的发展有促进 了社会生产力的不断提高。从19世纪末期起，电动机就逐渐代替蒸汽机作为拖动生产机械的原动 力，一个多世纪以来，虽然电机的基本结构变化不大，但是点击的类型增加了许多，在运行性能,经济指标等方面也有了很大的改进和提高，而且随着自动控制系统和计算机技术的发展，在一般 旋转电机的理论基础上有发展出许多类型的控制电机，控制电机具有高可靠性好精度快速响应的 特点，已成为电机学科的一个独立分支电动机是电力拖动系统的原动力和核心，它的配置是否得当，直接影响系统的可靠性和经济 性。电动机的选择包括电动机的类型、额定功率、额定电压、额定转速等的选择。选择电动机的目的，是使电动机在能够满足生产机械负载要求的前提下，尽可能得到充分利用。如果电动 机的功率选的过大，不但设备投资增加，而且电动机欠载运行，效率及功率因数较低，运行费用 较高，极不经济；反之，如果电动机的功率选的过小，则电动机将过载运行，使电动机过热而过 早损坏，而且功率过小，一般也难以满足冲击性负载及启动的要求。因此，合理选择是电动机的 额定功率是非常必要的。此次设计为电动机的选择及其各种能力的校验，共分两个部分。第一部分为电动机选择的理论知识，第二部分为选型校验部分的理论计算。本设计内容简单明了，容易理解！但由于本人能力有限，难免有不当之处，欢迎批评指正。1电机的分类与结构1.1 电机的分类1.1.1 按工作电源种类划分：可分为直流电机和交流电机。直流电机按结构及工作原理可划分：无刷直流电机和有刷直流电机。-有刷直流电机可划分：永磁直流电机和电磁直流电机。-电磁直流电机划分：串励直流电机、并励直流电机、他励直流电机 和复励直流电机。-永磁直流电机划分：稀土永磁直流电机、铁氧体永磁直流电机和铝 银钻永磁直流电机。其中交流电机可分为：单相电机和三相电机。1.1.2 按结构和工作原理划分：可分为直流电机、异步电机、同步电机。同步电机可划分：永磁同步电机、磁阻同步电机和磁滞同步电机。异步电机可划分：感应电动机和交流换向器电机。-感应电机可划分：三相异步电机、单相异步电机和罩极异步电机等。-交流换向器电机可划分：单相串励电机、交直流两用电机和推斥电机。1.1.3 按起动与运行方式划分：电容起动式单相异步电机、电容运转式单相异步 机、电容起动运转式单相异步电机和分相式单相异步电机。1.1.4 按用途划分：驱动用电机和控制用电机。驱动用电机划分：电动工具（包括钻孔、抛光、磨光、开槽、切割、扩 孔等工具）用电机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电机及其他 通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电机。控制用电机又划分：步进电机和伺候电机等。LL5按转子的结构划分：笼型感应电机（旧标准称为鼠笼型异步电机）和绕线子感应电机（旧标准称为绕线型异步电机）。1.1.6 按运转速度划分：高速电机低速电机恒速电机调速电机。1.2电动机的结构三相异步电动机的种类很多，但各类三相异步电动机的基本结构是相同的，它们都由定子和转 子这两大基本部分组成，在定子和转子之间具有一定的气隙。止匕外，还有端盖、轴承、接线盒、吊环等其他附件，如图1.1所示。图1.1封闭式三相笼型异步电动机结构图1轴承；2前端盖；3转轴；4一接线盒；5 一吊环；6一定子铁心；7一转子；8一定子绕组；9一机座；10后端盖；11一风罩；12风扇1.2.1定子部分定子是用来产生旋转磁场的。三相电动机的定子一般由外壳、定子铁心、定子绕组等部 分组成。(1)外壳三相电动机外壳包括机座、端盖、轴承盖、接线盒及吊环等部件。机座：铸铁或铸钢浇铸成型，它的作用是保护和固定三相电动机的定子绕组。中、小型三相电动机的机座还有两个端盖支承着转子，它是三相电动机机械结 构的重要组成部分。通常，机座的外表要求散热性能好，所以一般都铸有散 片。端盖：用铸铁或铸钢浇铸成型，它的作用是把转子固定在定子内腔中心，使转子能够在定子中均匀地旋转。轴承盖：也是铸铁或铸钢浇铸成型的，它的作用是固定转子，使转子不能向移动，另外起存放润滑油和保护轴承的作用。接线盒：一般是用铸铁浇铸，其作用是保护和固定绕组的引出线端子。吊环：一般是用铸钢制造，安装在机座的上端，用来起吊、搬抬三相电动(2)定子铁心异步电动机定子铁心是电动机磁路的一部分，由0.35mm0.5mm厚表面涂有绝缘漆的 硅钢片叠压而成，如图L 2所示。由于硅钢片较薄而且片与片之间是绝缘的，所以减少了 由于交变磁通通过而引起的铁心涡流损耗。铁心内圆有均匀分布的槽口，用来嵌放定子绕 圈。(a)定子铁心(b)定子冲片 图1.2定子铁心及冲片示意图(3)定子绕组定子绕组是三相电动机的电路部分，三相电动机有三相绕组，通入三相对称电流时，就 会产生旋转磁场。三相绕组由三个彼此独立的绕组组成，且每个绕组又由若干线圈连接而成。每个绕组即为一相，每个绕组在空间相差120电角度。线圈由绝缘铜导线或绝缘铝导线绕制。中、小型三相电动机多采用圆漆包线，大、中型三相电动机的定子线圈则用较大截面的绝缘扁 铜线或扁铝线绕制后，再按一定规律嵌入定子铁心槽内。定子三相绕组的六个出线端都引至接 线盒上，首端分别标为UI,VI,W1,末端分别标为U2,V2,W2 o这六个出线端在接线盒里 的排列如图1.3所示，可以接成星形或三角形。1.2.2转子部分(1)转子铁心是用0.5mm厚的硅钢片叠压而成，套在转轴上，作用和定子铁心相同，一方面作为电动机磁路的一部分，一方面用来安放转子绕组。(2)转子绕组异步电动机的转子绕组分为绕线形与笼形两种，由此分为绕线转子电动机与笼形异步电动机。绕线形绕组与定子绕组一样也是一个三相绕组，一般接成星形，三 相引出线分别接到转轴上的三个与转轴绝缘的集电环上，通过电刷装置与外电路相连，这就有可 能在转子电路中串接电阻或电动势以改善电动机的运行性能，见图1.4。1集电环；2电刷；3变阻器 图L4绕线形转子与 外加变阻器的连接 笼形绕组 在转子铁心的每一个槽中插入一根铜条，在铜条两端各用一个铜环(称为端环)把 导条连接起来，称为铜排转子，如图L5(a)所示。也可用铸铝的方法，把转子导条和端环风扇 叶片用铝液一次浇铸而成，称为铸铝转子，如图L5(b)所示。lOOkW以下的异步电动机一般采 用铸铝转子。(a)铜排转子(b)铸铝转子图1.5笼形转子绕组1.2.3其他部分其他部分包括端盖、风扇等。端盖除了起防护作用外，在端盖上还装有轴承，用以支撑转子 轴。风扇则用来通风冷却电动机。三相异步电动机的定子与转子之间的空气隙，一般仅为0.2mm 1.5mm。气隙太大，电动机运行时的功率因数降低；气隙太小，使装配困难，运行不可靠，高次谐 波磁场增强，从而使附加损耗增加以及使启动性能变差。2电动机的工作原理日常较常用的主要是交流电动机，它可分为两种：1、三相异步电动机。2、单相交流电动机。第一种多用在工业上而第二种多用在民用电器上以下面三相异步电动机为例介绍基本工作原理。下图2.1所示为一台笼型异步电动机的示意图。在电子铁心里镶嵌着对称的三相绕组UI-U2、VV2、W1-W2O转子槽内放有导条，导线两端用短路环短接起来，形成一个笼 性的闭合绕组。电子三相 绕组可接成星形，也可结成三角形。图2.1三项笼型异步电动机的示意图由旋转磁场理论分析可知，如果电子对称三相绕组被施以对称的三相电压，就有对称的三相 电流流过，并且会在电机的气隙中形成一个旋转的磁场，这个磁场的转速nl称为同步转速，他与 电网的频率fl及电机的磁极对数P的关系为nl=60fl/p转向与三相绕组的排列以及三相电流的相序有关图中u、V、W相以顺时针方向排列，当电子 绕组中通入U、V、W相序的三相电流时，电子旋转磁场为顺时针方向。由于转子是静止的，转子 与旋转磁场之间有相对运动，转子导体因切割电子磁场而产生感应电动势，因转子绕组自身闭合，转子绕组内便有电流通过。转子有功电流与转子感应电动势同相位，其方向可由“右手定则”确 定。载有有功分量电流的转子绕组在电子旋转磁场作用下，将产生电磁力F,其方向由“左手定则”确定。电磁力对称轴形成一个电磁转矩，其作用方向与旋转磁场方向一致，拖着转子顺着旋转磁 场的旋转方向旋转，将输入的电能变为旋转的机械能。如果电动机轴上带有机械负载，则机械负 载随着电动机的旋转而旋转，电动机对机械负载做了功。综上分析可知，三相异步电动机转动的基本工作原理是：（1）三相对称绕组中通入三相对称电流产生圆形旋转磁场。（2）转子导体切割旋转磁场产生感应电动势和电流（3）转子载流导体在磁场中受到电磁力的作用，从而形成电磁转矩，驱使电动机转子转动。3电动机的故障分析与处理3.1 异步电动机不能起动3.1.1 电动机不能起动，有被拖动机械卡住、起动设备故障和电动机本体故障及其它方面原因：处理方法：当电动机不能起动的故障时，可使用万用表测量三相电压，若电压太低，应设 法提高电压，原因可能有：电源线太细，起动压降太大，应更换粗导线。三角形接线错接成 星形接线，又是重载起动，应按三角形接法起动。送电电压太低，应增高电压，达到要求的电 压等级。若三相电压不平衡或缺相，说明故障发生在起动设备上。若三相电压平衡，但电动机转 速较慢并有异常声响，这可能是负荷太重，拖动机械卡住。此时应断开电源，盘动电动机转轴，若转轴能灵活均衡地转动，说明是负荷过重；若转轴不能灵活均衡地转动，说明是机械卡阻。若 三相电压正常而电机不转，则可能是电机本体故障或卡阻严重，此时应使电动机与拖动机械脱开,分别盘动电动机和拖动机械的转轴，并单独起动电动机，即可知道故障所在，作相应的处理。当确定为起动设备故障时，要检查开关，接触器各触头及接线柱的接触情况；检查热继 电器过载保护触头的开闭情况和工作电流的调整值是否合理；检查熔断器熔体的通断情况，对熔 断的熔体在分析原因后应根据电动机起动状态的要求重新选择；若起动设备内部接线有错，则应 按照正确接线改正。当确定为电动机本体故障时，则应检查定，转子绕组是否接地或轴承是否损坏。绕组接 地或局部匝间短路时，电动机虽能起动但会引起熔体熔断而停转，短路严重时电动机绕组很快就 会冒烟。检查绕组接地常采用的方法:用兆殴表检查绕组的对地绝缘电阻，若存在接地故障，兆殴 表指示值为零。绕组短路:通常用双臂电桥测直阻的平衡情况，对于绕组接地、匝间短路的处理通 常都是重新绕制绕组。其它原因由于轴承损坏而造成电动机转轴窜位、下沉、转子与定子磨擦乃至卡死时，应 更换轴承。若在严冬无保温，环境较差场所的电动机，应检查润滑脂。3.2鼠笼式电动机起动后转速低于额定值3.2.1电动机运行时的转速降低：电源电压；如端电压降低，则电机起动转矩减小，转速降低。若检查是电压太低，则应 提高电源电压。电动机接线错误，绕组应是三角形接线而错接成星形的也会使相电压降低。转子电阻；若鼠笼转子导条断裂或开焊，表现为转速和起动转矩下降。导条断裂和开焊,首先可进行直观检查，也可借助于仪表检查。直观检查:就是查看鼠笼导条有没有电弧灼痕，有 无断裂和细小裂纹，端环连接是否良好。借助于仪表检查:一种方法是在电动机运行时，看指示电 动机定子电流的电流表。在鼠笼转子导条断裂或开焊故障时，电流表指针将来回摆动。对于未装 设电流表的电动机，可将电动机的定子绕组串联电流表后接到15-20%Ue（Ue为额定电压）的三相 交流电源上，（用三相自耦调压器调压），盘动电动机转轴，随着转子位置不同，定子电流会发生 变化，指针突然下降处即导条断裂或开焊处。3.2.2若检查是被拖动机械轻微卡住，使转轴转不灵活，也会使电动机勉强拖动负载而引起转 速下降。3.3异步电动机运行时三相电流不平衡造成电动机三相电流不平衡的主要原因：3.3.1三相电压不平衡。若电源电压不平衡导致电动机运行时三相电流不平衡，可检查电源电 压，做出处理。3.3.2个别绕组匝间短路。将造成各相阻抗不相等,在三相平衡电压的作用下,使得三相电流不 平衡。3.3.3由于起动设备故障造成电动机三相电压不平衡。对于绕组重新绕制的电动机，除上述原 因外，还可能是由于线圈接线有错误或部分线圈匝数有错误所造成。对错误接线应检查纠正。用 双臂电桥测量各相绕组的直流电阻，若电阻值相差过大，则说明线圈匝数有误应重新绕制。3.4异步电动机运行时温升过高电动机运行时温升过高。可按以下几方面进行检查和处理。3.4.1过载运行引起温升过高。若经检查确定温升过高是由拖动机械皮带太紧和转轴运转不灵 活引起，应会同机械维修人员适当地放松皮带，拆检机械设备，使转轴灵活，并应保持在额定负 载状态下运行。3.4.2工作环境恶劣引起温升过高。此时可搭简易凉棚遮阴或用鼓风机，风扇吹风。同时更应 注意清除电动机本身风道的油污及灰尘，以改善自冷条件。3.4.3电动机运行故障造成温升过高。电动机绕组有匝间短路及接地存在，或者因轴承运行中 损坏，均会引起局部温升过高。这时打开电动机，目视鼻闻，有否烧焦。手摸，比较温度，找出 短路处，分开短路部分。轴承损坏可更换轴承。3.4.4由于鼠笼转子导条断裂、开焊造成的温升过高，对电机转子处理后投入运行。3.4.5此外，电动机温升过高还与电动机电压过高或过低有关。3.4.6重新绕制的电动机，由于绕制参数变化也可能会造成电动机在试运行时就发热。此时可 测量电动机的三相空载电流，若大于额定值，则说明匝数不够，应予增加。3.4.7正反转频繁或起动次数过多也可引起电机温升过高，这时应减少电机正反转和起动次 数，或改用其他类型的电动机。3.5异步电动机运行时轴承过热轴承运行中温度高于规定值85称发热。电动机运行时轴承过热，通常是因润滑不良、安装 不良等原因造成的，当出现过热时，可从以下几方面查找原因并作相应的处理。3.5.1轴承润滑状态是否良好。当出现轴承热时，首先应拆开电动机两端的轴承盖，对润滑脂 进行外观检查。润滑脂太脏有杂质侵入，或已干枯等都会造成轴承过热，可合理选用润滑脂进行 更换。3.5.2轴承室中润滑脂不宜过多或过少。润滑脂应占整个轴承室容积1/2-2/3为宜。3.5.3轴承的安装必须具备适当的公差配合。轴承径向间隙的过大过小，内外套配合过松过紧 都是造成电动机运行时轴承过热的原因。3.5.4此外，联轴器安装不当，皮带太紧，电动机运转时有振动等都有可能使轴承发热。这时 应调整联轴器，使两轴线在一直线上，在不影响转速的情况下适当放松皮带，电动机运转时的振 动应消除。3.6异步电动机运行时有噪声电动机运行时有噪声，通常是由于起动设备故障，电动机装配不良及轴承损坏等原因所造成。3.6.1起动设备主触头接触不良引起缺相运行，或电动机绕组一相断线，运行时会发出嗡嗡声。起动设备故障可进行处理。后者，则用万用表或直阻表检查电动机绕组，并酌情修复或重新绕制 绕组。3.6.2电动机装配不良常见的有两种情况。一是端盖与定子（或者轴承盖与端盖）的坚固螺钉 四周紧固不均匀，以及装配止口四周啮合不均匀，造成端盖（或轴承盖）安装不正，影响了定转 子的同心度，二是轴承内、外套与转轴、端盖轴孔配合太松，致使定子铁芯与转子相擦，应合理装 配。3.6.3轴承滚珠、滚柱、内外套和隔离架等严重磨损以及金属剥落，致使电动机运行时发出很 大的金属撞击声和震动声，此时应更换轴承。另外，定子绕组重新绕制后绝缘纸未修剪而与转子 相擦、联轴器松动或转轴变形等均可能发生噪声，遇有这些情况应查明原因后对症处理。3.7异步电动机运行时振动过大电动机运行时振动过大，通常是由于电磁和机械两方面原因所引起。3.7.1电源电压不对称、绕组短路及多路绕组中个别支路断路，或者定子铁芯装得不紧，鼠笼 转子导条有较多的断裂或开焊等。这些电磁方面的原因会引起电动机运行时发生振动。电动机转 轴弯曲、轴径成椭圆形或转轴及转轴上所附有的转动机件不平衡等，这些机械方面的原因也会引 起电动机运行时发生振动。因此，当电动机发生振动过大时，可首先检查传动部件对电动机的影 响，然后再脱开联轴器使电动机空转进行检查。若电动机空转时振动并不大，这可能是由于电动 机与所拖动机械的轴中心找得不准，也可能是电动机与所拖动机械间的振动引起电动机的振动。确定振动的原因后，即可会同机械维修人员重新校验，针对机械方面的缺陷进行处理。3.7.2若电动机空转时振动较大，则原因在电动机本身。这时应切断电源，以判断振动是由于 机械方面原因还是电磁方面原因所引起。切断电源后振动立即消除，说明是电磁方面的原因，应检查绕组并联支路有否断线，鼠笼转 子导条是否开焊或断裂。绕组并联支路有否断线可用万用表测电阻值进行分析。绕组并联支路确 有断线时，应仔细查出断头后焊牢并作绝缘处理，必要时要重新绕制绕组。切断电源后若振动继续存在，说明原因出在机械方面，例如：转子或皮带不平衡、轴端弯曲、轴承故障等。转子不平衡可将转子作静平衡或动平衡校验。皮带轮不平衡通常是由于轴孔偏心，可车削后镶套，轴端轻度弯曲可在压力机上校正或车削上2mm后镶套，轴端弯曲过大时可用电焊 在弯曲处表面均匀堆焊一层，然后以转子外圆为基准找中心，在车床、磨床上加工成符合要求的 尺寸。止匕外，电动机的基础混凝土破裂或地脚螺丝、端盖螺丝未上紧等都会引起电动机振动过大,查明原因后，可对这些问题进行处理。3.8隔离开关合上后烧保险丝隔离开关合上后烧保险丝主要故障原因：3.8.1接头和定子绕组之间接线有短路。拆开电动机接线头，检查导线的绝缘性。3.8.2定子绕组接地或短路参阅（1.电机不能起动）中所述的定子绕组接地或短路检查方法处 理。3.8.3电机负载过大或有机械卡住。则用电流表检查定子电流和转动转子有无卡住现象，减轻 负载和消除故障。3.8.4保险丝选择太细或有虚接,检查接头和保险。3.9 电动机空载电流偏大电动机空载电流偏大可从以下几方面来检查故障原因：3.9.1电源电压过高。当电源电压高于额定电压时，使电机的饱和度大大增加,使激磁电流加大,同时铁心的饱和也使得电机铁耗加大。检查电源电压，若电压等级过高，则降低电压等级。电机本 身气隙较大，拆开电机，用内卡、外卡测量定子内径和转子外径。3.9.2机定子绕组匝数未绕够。重绕定子绕组，增加匝数。3.9.3电机装配不当。用手试转电机，如转子转动不灵活。则可能是转子轴向位移过多。或端 盖螺栓没有平衡上紧，可放松螺丝再试转。3.9.4电机定子绕组应该是星形的接线误接成三角形。检查定子接线与铭牌规定。3.10 机壳带电机壳带电的主要原因和处理3.10.1 引出线或接线盒接头绝缘损坏碰地。检查后套上绝缘套管或包扎绝缘布。3.10.2 端部太长碰机壳。端盖卸下后接地现象即消除。此时应将绕组端部刷一层绝缘漆，并垫上绝缘纸再装上端盖。附表:三相异步电动机常见故障及处理方法序号故障分析处理1电动机不能 起动1被拖动机械 卡住此时应断开电源，盘动电动机转轴，若转轴能灵活均 衡地转动，说明是负荷过重；若转轴不能灵活均衡地 转动，说明是机械卡阻。2起动设备故 障要检查开关，接触器各触头及接线柱的接触情况；检 查热继电器过载保护触头的开闭情况和工作电流的调 整值是否合理；检查熔断器熔体的通断情况，对熔断 的熔体在分析原因后应根据电动机起动状态的要求重 新选择；若起动设备内部接线有错，则应按照正确接 线改正。3电动机本体 故障应检查定，转子绕组是否接地或轴承是否损坏。绕组 接地或局部匝间短路时，电动机虽能起动但会引起熔体熔断而停转，短路严重时电动机绕组很快就会冒烟。检查绕组接地常采用的方法:用兆殴表检查绕组的对 地绝缘电阻，若存在接地故障，兆殴表指示值为零。绕组短路:通常用双臂电桥测直阻的平衡情况,对于绕 组接地、匝间短路的处理通常都是重新绕制绕组。4其它方面原 因由于轴承损坏而造成电动机转轴窜位、下沉、转子与 定子磨擦乃至卡死时，应更换轴承。若在严冬无保温，环境较差场所的电动机，应检查润滑脂。2鼠笼式电动 机起动后转 速低于额定 值1电源电压降 低提高电源电压。绕组应是三角形接线。2转子导条断 裂或开焊首先可进行直观检查，也可借助于仪表检查。直观检 查:就是查看鼠笼导条有没有电弧灼痕，有无断裂和 细小裂纹，端环连接是否良好。借助于仪表检查:一种 方法是在电动机运行时，看指示电动机定子电流的电 流表。在鼠笼转子导条断裂或开焊故障时，电流表指 针将来回摆动。对于未装设电流表的电动机，可将电 动机的定子绕组串联电流表后接到15-20%Ue（Ue为额 定电压）的三相交流电源上，（用三相自耦调压器调 压），盘动电动机转轴，随着转子位置不同，定子电流 会发生变化，指针突然下降处即导条断裂或开焊处。3电动机运行 时三相电流 不平衡1三相电压不 平衡检查电源电压，做出处理。2线圈接线或 匝数有错误对错误接线应检查纠正。用双臂电桥测量各相绕组的 直流电阻，若电阻值相差过大，则说明线圈匝数有误 应重新绕制。4异步电动机 运行时温升 过高1过载运行若经检查确定温升过高是由拖动机械皮带太紧和转轴 运转不灵活引起，应会同机械维修人员适当地放松皮 带，拆检机械设备，使转轴灵活，并应保持在额定负 载状态下运行。2工作环境恶 劣可搭简易凉棚遮阴或用鼓风机，风扇吹风。同时更应 注意清除电动机本身风道的油污及灰尘，以改善自冷 条件。3电动机运行 故障打开电动机，目视鼻闻，有否烧焦。手摸，比较温度，找出短路处，分开短路部分。轴承损坏可更换轴承。4鼠笼转子导 条断裂、开焊对电机转子处理后投入运行。5绕制参数变 化此时可测量电动机的三相空载电流，若大于额定值，则说明匝数不够，应予增加。6正反转频繁这时应减少电机正反转和起动次数，或改用其他类型或起动次数过 多的电动机。5异步电动机 运行时轴承 过热1轴承润滑状 不好当出现轴承热时，首先应拆开电动机两端的轴承盖，对润滑脂进行外观检查。润滑脂太脏有杂质侵入，或 已干枯等都会造成轴承过热，可合理选用润滑脂进行 更换。2轴承室中润 滑脂过多或过 少润滑脂应占整个轴承室容积1/2-2/3为宜。3轴承径向间 隙的过大过小轴承的安装必须具备适当的公差配合。4联轴器安装 不当，皮带太紧应调整联轴器，使两轴线在一直线上，在不影响转速 的情况下适当放松皮带，电动机运转时的振动应消除。6异步电动机 运行时有噪 声1起动设备壬 触头接触或电 动机绕组一相 断线起动设备故障可进行处理。后者，则用万用表或直阻 表检查电动机绕组，并酌情修复或重新绕制绕组。2电动机装配 不良应合理装配。3轴承滚珠、滚 柱、内外套和隔 离架等严重磨 损以及金属剥 落此时应更换轴承。另外，定子绕组重新绕制后绝缘纸 未修剪而与转子相擦、联轴器松动或转轴变形等均可 能发生噪声，遇有这些情况应查明原因后对症处理。7异步电动机 运行时振动 过大1电源电压不 对称、绕组短路 及多路绕组中 个别支路断路，或者定子铁芯 装得不紧，鼠笼 转子导条有较 多的断裂或开 焊等可首先检查传动部件对电动机的影响，然后再脱开联 轴器使电动机空转进行检查。若电动机空转时振动并 不大，这可能是由于电动机与所拖动机械的轴中心找 得不准，也可能是电动机与所拖动机械间的振动引起 电动机的振动。确定振动的原因后，即可会同机械维 修人员重新校验，针对机械方面的缺陷进行处理。2机械方面或 电磁方面原因切断电源后振动立即消除，说明是电磁方面的原因，应检查绕组并联支路有否断线，鼠笼转子导条是否开 焊或断裂。绕组并联支路有否断线可用万用表测电阻 值进行分析。绕组并联支路确有断线时，应仔细查出 断头后焊牢并作绝缘处理，必要时要重新绕制绕组。切断电源后若振动继续存在，说明原因出在机械方 面，例如：转子或皮带不平衡、轴端弯曲、轴承故障 等。转子不平衡可将转子作静平衡或动平衡校验。皮 带轮不平衡通常是由于轴孔偏心，可车削后镶套，轴端轻度弯曲可在压力机上校正或车削2mm后镶套，轴端弯曲过大时可用电焊在弯曲处表面均匀堆焊一 层，然后以转子外圆为基准找中心，在车床、磨床上 加工成符合要求的尺寸3电动机的基 础混凝土破裂 或地脚螺丝、端 盖螺丝未上紧查明原因后，可对这些问题进行处理。8隔离开关合 上后烧保险 丝1接头和定子 绕组之间接线 有短路拆开电动机接线头，检查导线的绝缘性。2电机负载过 大或有机械卡 住则用电流表检查定子电流和转动转子有无卡住现象，减轻负载和消除故障。3保险丝选择 太细或有虚接检查接头和保险。9电动机空载 电流偏大1电源电压过 高检查电源电压，若电压等级过高,则降低电压等级。电 机本身气隙较大，拆开电机，用内卡、外卡测量定子内 径和转子外径。2机定子绕组 匝数未绕够重绕定子绕组，增加匝数。3电机装配不 当用手试转电机，如转子转动不灵活。则可能是转子轴 向位移过多。或端盖螺栓没有平衡上紧，可放松螺丝 再试转。4电机定子绕 组误接成三角 形检查定子接线与铭牌规定。10机壳带电1引出线或接 线盒接头绝缘 损坏碰地检查后套上绝缘套管或包扎绝缘布。2端部太长碰 机壳此时应将绕组端部刷一层绝缘漆，并垫上绝缘纸再装 上端盖。4结论由于三相异步电动机的发展及广泛的应用，它的使用、保养和维护以及维修工作也越来越重要。本文主要介绍了三相异步电动机的分类、结构、工作原理以及电动机的故障分析与处理。推广中国的高效率电动机是非常有必要的。但是在日常使用过程中如何去维护和维修以及保养 好，其影响可见一般。本文着重从电动机的工作原理、运行维修和故障分析进行了初略的探讨，希望能给正在或即将从事电动机工作的人士相互学习。参考文献1赵承荻.电机及应用.高等教育出版社2许晓峰.电机及拖动.高等教育出版社3李洋.电机使用与维修.人民邮电出版社4王冠玮.电机的结构与维修.电子工业出版社致谢行文至此，我的这篇论文已接近尾声；岁月如梭，我两年的大学时光也即将敲响结束的钟声。离别在即，站在人生的又一个转折点上，心中难免思绪万千，一种感恩之情油然而生。生我者父 母。感谢生我养我，含辛茹苦的父母。是你们，为我的学习创造了条件；是你们，一如既往的站 在我的身后默默的支持着我。没有你们就不会有我的今天。谢谢你们，我的父亲母亲！育我成才 者老师。感谢我的指导老师林曦薇教授，林教授渊博的学识、严谨的治学态度、精益求精的工作 作风和诲人不倦的高尚师德，都将深深地感染和激励着我。在两年的时光里，林教授不仅在学业 上给我以悉心指导，同时还在思想、生活上给我以无微不至的关怀，在此谨向林教授致以诚挚的 感谢！感谢09级机电的同学们。两年来，是同学让我的大学生活变得更加丰富多彩，我们一 起亲历了大学的别样生活，愿同窗友谊之树长青。指导教师评语:建议评分,指导教师签名年 月 日评审意见:评分.签章年 月 日
