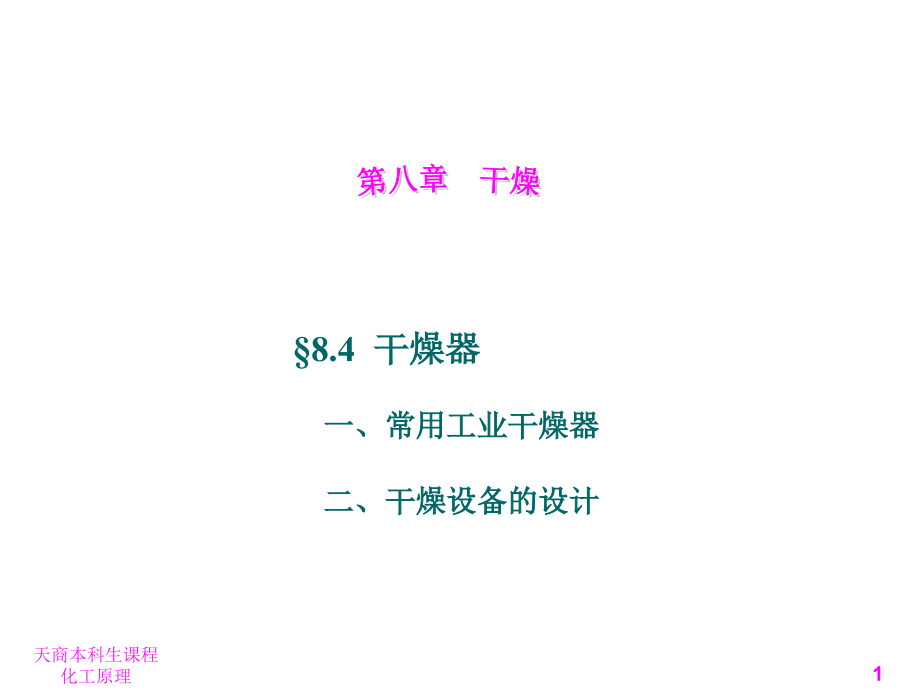

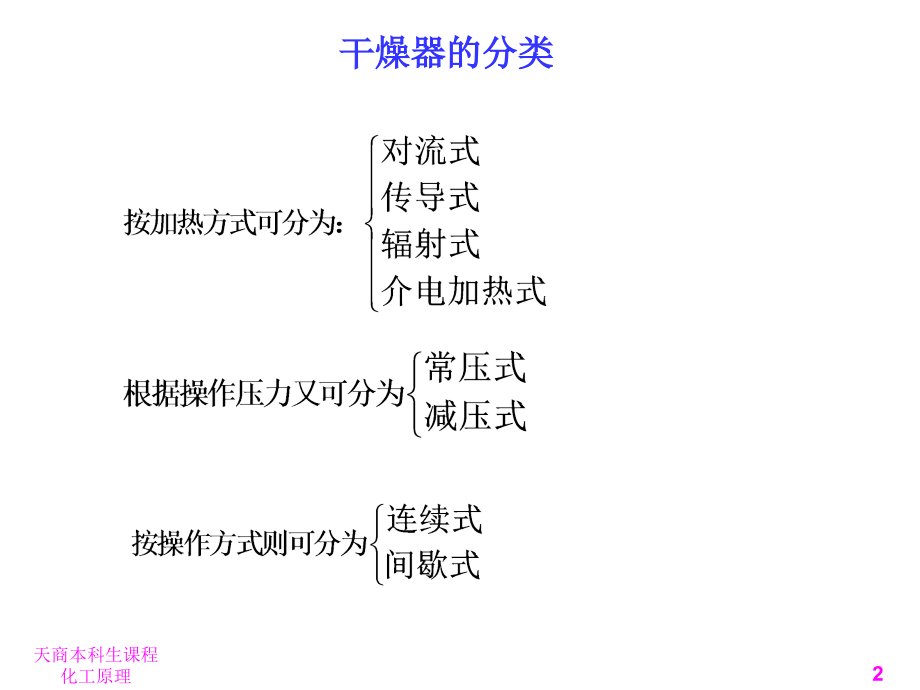

天商本科生课程,化工原理,*,/10,8.4,干燥器,一、常用工业干燥器,二、干燥设备的设计,第八章 干燥,天商本科生课程,化工原理,1,干燥器的分类,天商本科生课程,化工原理,2,一、常用工业干燥器,厢式干燥器,小型的称为烘箱，大型的称为烘房，,是典型的,常压、间歇式、对流,干燥设备。,优点：,对物料的适应性强。,缺点：,物料得不到分散，干燥速率低，热利用率较差、,且产品质量不均匀。产量不大。,适用场合,：任何形状的物料,天商本科生课程,化工原理,3,一、常用工业干燥器,洞道式干燥器,连续的或半连续操作,适用场合：,处理量大、干燥时间长的物料,优、缺点：,同厢式干燥器,天商本科生课程,化工原理,4,一、常用工业干燥器,主体是略带倾斜并能回转的圆筒体。湿物料从高端上部加入，与通过筒体内的热风或加热壁面进行有效接触被干燥，干燥后的产品从低端下部收集。在干燥过程中，物料借助于圆筒的缓慢转动，在重力的作用下从较高一端向较低一端移动。筒体内壁上装有抄板，它不断地把物料抄起又洒下，使物料的热接触表面增大，以提高干燥速率并促使物料向前移动。,回转圆筒干燥机,回转圆筒干燥机是传统干燥设备之一，由于有其他干燥设备不可替代的一些特点，所以人们在不断地进行优化改进后，目前仍被广泛使用于冶金、建材、化工等领域。,特点：,生产能力大，可连续操作。结构简单，操作方便。使用范围广，可干燥颗粒物料、膏糊状物料、甚至液体物料。操作弹性大。,天商本科生课程,化工原理,5,一、常用工业干燥器,气流干燥器,适用场合：,主要用于干燥晶体和小颗粒物料，尤其是热敏性、易氧化、不宜粉碎的物料,天商本科生课程,化工原理,6,一、常用工业干燥器,优点：,干燥时间短，干燥效率高。在加料口及其上,1m,左右的范围内，干燥速率最快（,why,？,）,缺点：,系统的流动阻力大，要求的厂房高，对除尘设备要求严。,气流干燥器,天商本科生课程,化工原理,7,一、常用工业干燥器,沸腾床干燥器,又称流化床干燥器,适用场合：,主要用于干燥晶体和小颗粒物料,优点：,干燥效率高。,天商本科生课程,化工原理,8,喷雾干燥,真空干燥,带式干燥,天商本科生课程,化工原理,9,二、干燥设备的设计,天商本科生课程,化工原理,10,
