南京市鼓楼区2011年期末考试 九年级物理试卷
一．选择题（每题2分，共12小题，共24分）：
1．下四幅图中，动能与势能没有发生相互转化的是 A

A．匀速行驶的汽车 B．上升的滚摆C．从高处滚下的小球 D．向近地点运动的卫星
2．当两个小孩在跷跷板上处于水平平衡时，具备的条件是D
A．他们的体重一定相等
B．他们的坐处到转轴的距离一定相等
C．他们对板的压力与板的受力面积的比值一定相等
D．他们对板的压力及其对支点的力臂的乘积一定相等
3.小明利用电能表测量某一家用电器的电功率.当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h,那么这个用电器是B矚慫润厲钐瘗睞枥庑赖賃軔。
A．电冰箱 B．挂壁式空调 C．彩色电视机 D．普通白炽灯
4．一个滑轮组经长时间使用后机械效率降低了，用它把同一重物匀速提升同样的高度，与原来相比 C
A．有用功减少，总功减少 B．有用功增加，总功增加
C．有用功不变，总功增加 D．有用功不变，总功减少
5．关于燃料的热值，下列说法中正确的是 D
A．1kg干木柴的热值是2kg干木柴的热值的
B．热值越大的燃料，燃烧时所释放出的热量就越多
C．热值的单位是J/（kg·℃）
D．1kg某种燃料实际燃烧时放出的热量数值要比热值小
6．在粗糙水平面上有一个重50N的物体，用10N的水平推力使其在10s内匀速前进了20m，则在此过程中B聞創沟燴鐺險爱氇谴净祸測。
A．推力做了1000J的功 B．推力的功率为20W
C．重力做了100J的功 D．物体受到的摩擦力为150N
7．下列实验中，采用多次测量，其目的相同的是哪几组D
①研究串联电路的电流特点 ②伏安法测定值电阻的阻值
③研究杠杆平衡条件 ④探究使用定滑轮的特点
　A、①② B、②④ C、③④ D、①③④
8.将R1、R2（R1＞ R2）按照下图中四种不同接法分别接在右下图中MN两端（电源电压恒定不变），则当开关闭合后，电流表示数最大的接法是C残骛楼諍锩瀨濟溆塹籟婭骒。

9.如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数，则故障原因可能是A酽锕极額閉镇桧猪訣锥顧荭。
A．L2短路 B.L2断路 C.Ll短路 D．L1断路

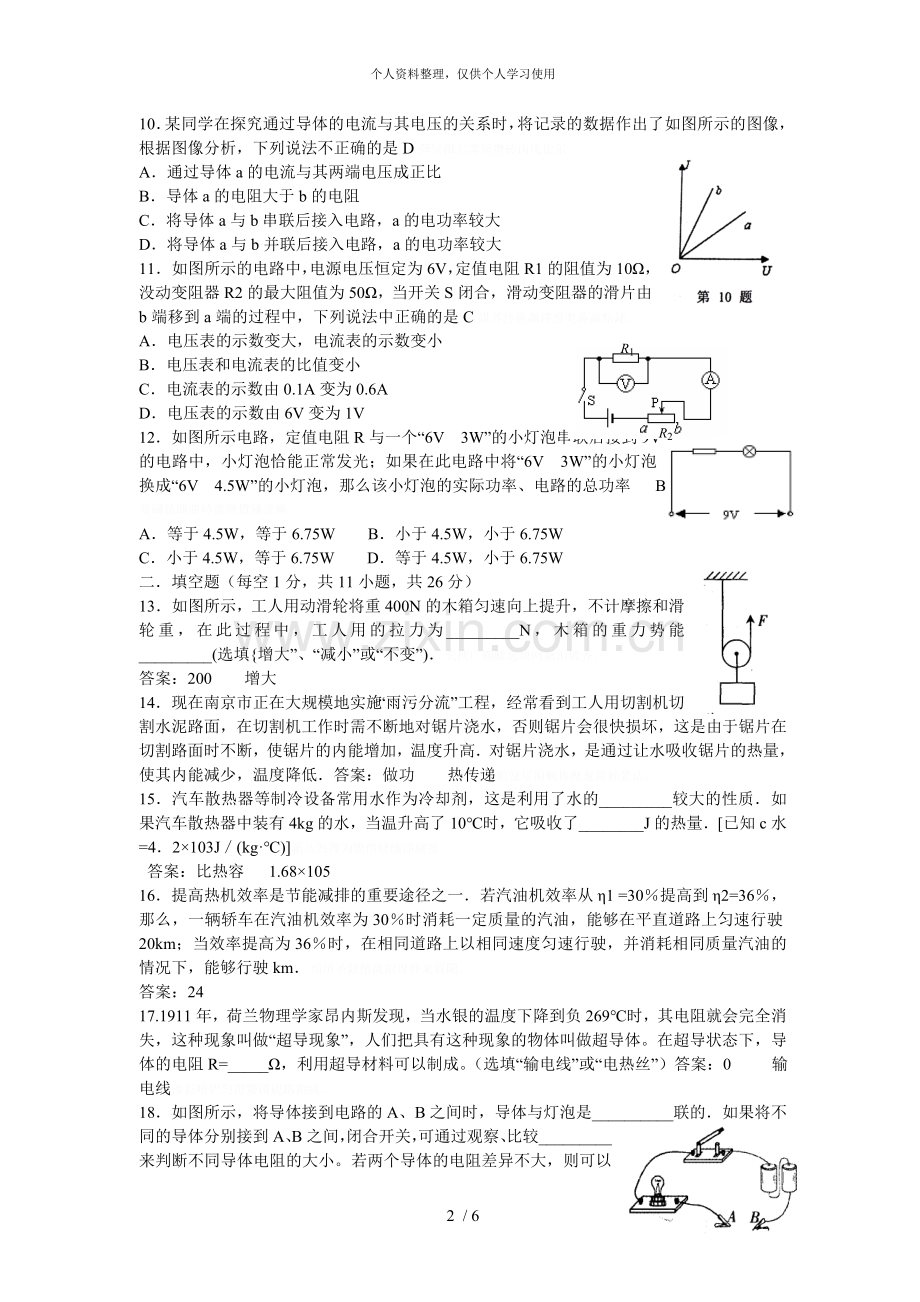

10．某同学在探究通过导体的电流与其电压的关系时，将记录的数据作出了如图所示的图像，根据图像分析，下列说法不正确的是D彈贸摄尔霁毙攬砖卤庑诒尔。
A．通过导体a的电流与其两端电压成正比
B．导体a的电阻大于b的电阻
C．将导体a与b串联后接入电路，a的电功率较大
D．将导体a与b并联后接入电路，a的电功率较大
R1
R2
11．如图所示的电路中，电源电压恒定为6V，定值电阻R1的阻值为10Ω，没动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片由b端移到a端的过程中，下列说法中正确的是C謀荞抟箧飆鐸怼类蒋薔點鉍。
A．电压表的示数变大，电流表的示数变小
B．电压表和电流表的比值变小
C．电流表的示数由0.1A变为0.6A
D．电压表的示数由6V变为1V
12．如图所示电路，定值电阻R与一个“6V 3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V 3W”的小灯泡换成“6V 4.5W”的小灯泡，那么该小灯泡的实际功率、电路的总功率 B厦礴恳蹒骈時盡继價骚卺癩。
A．等于4.5W，等于6.75W B．小于4.5W，小于6.75W
C．小于4.5W，等于6.75W D．等于4.5W，小于6.75W
二．填空题（每空1分，共11小题，共26分）
13．如图所示，工人用动滑轮将重400N的木箱匀速向上提升，不计摩擦和滑轮重，在此过程中，工人用的拉力为_________N，木箱的重力势能_________(选填{增大”、“减小”或“不变”)．茕桢广鳓鯡选块网羈泪镀齐。
答案：200 增大
14．现在南京市正在大规模地实施“雨污分流”工程，经常看到工人用切割机切割水泥路面，在切割机工作时需不断地对锯片浇水，否则锯片会很快损坏，这是由于锯片在切割路面时不断，使锯片的内能增加，温度升高．对锯片浇水，是通过让水吸收锯片的热量，使其内能减少，温度降低．答案：做功 热传递鹅娅尽損鹌惨歷茏鴛賴縈诘。
15．汽车散热器等制冷设备常用水作为冷却剂，这是利用了水的_________较大的性质．如果汽车散热器中装有4kg的水，当温升高了10℃时，它吸收了________J的热量．[已知c水=4．2×103J／(kg·℃)]籟丛妈羥为贍偾蛏练淨槠挞。
答案：比热容 1.68×105
16．提高热机效率是节能减排的重要途径之一．若汽油机效率从η1 =30％提高到η2=36％，那么，一辆轿车在汽油机效率为30％时消耗一定质量的汽油，能够在平直道路上匀速行驶20km；当效率提高为36％时，在相同道路上以相同速度匀速行驶，并消耗相同质量汽油的情况下，能够行驶km．預頌圣鉉儐歲龈讶骅籴買闥。
答案：24
17.1911年，荷兰物理学家昂内斯发现，当水银的温度下降到负269℃时，其电阻就会完全消失，这种现象叫做“超导现象”，人们把具有这种现象的物体叫做超导体。在超导状态下，导体的电阻R=_____Ω，利用超导材料可以制成。（选填“输电线”或“电热丝”）答案：0 输电线渗釤呛俨匀谔鱉调硯錦鋇絨。
18．如图所示，将导体接到电路的A、B之间时，导体与灯泡是__________联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较_________来判断不同导体电阻的大小。若两个导体的电阻差异不大，则可以用__________替换灯泡，作进一步的判断．铙誅卧泻噦圣骋贶頂廡缝勵。
答案：串联 灯的亮度 电流表
19．如图所示，是一只光明牌灯泡的铭牌，该灯泡正常工作时的电压为
V，电阻是Ω．
答案：220 1936
20．一只小灯泡的额定电压为8V，正常发光时通过它的电流为0.4A，现将该小灯泡接在12V的电源上，为使其正常发光,应______联一个_____Ω的电阻。擁締凤袜备訊顎轮烂蔷報赢。
答案：串 10 R1
R2

21．如图所示，电源电压6V恒定．闭合S，断开S1，电流表读数为0.2A；若再闭合S1，发现电流表示数变化0.3A，则R1的阻值为_____Ω，R2的阻值为_____Ω，此时两电阻R1、R2消耗的功率之比是_________．贓熱俣阃歲匱阊邺镓騷鯛汉。
答案：20 30 3:2
22．芳芳家电能表9月底的示数如图A，10月底的示数如图B，则芳芳家10月份消耗的电能_____kW·h，若按每度电0.5元计算，应付电费__元，这些电能可供下表所示的电冰箱正常工作天（每天24h）。坛摶乡囂忏蒌鍥铃氈淚跻馱。
答案：140 70 280
BC—65B电冰箱
额定电压
220V
额定功率
70W
耗电量
0.5 kW·h /24h
2

23．赵伟同学自制了一盏可调节亮度的台灯，电路如图所示，小灯泡规格是“36V 8W”．请完成以下问题：(1)粗心的赵伟同学忘记把灯泡画上去，你认为灯泡应该画在之间(填“ab”或“cd”)，滑动变阻器的滑片向(填“左”或“右”)移动时灯光变亮．(2)该同学认为台灯暗时比亮时省电，他的说法(填“正确”或“错误”)，理由是．蜡變黲癟報伥铉锚鈰赘籜葦。
答案：（1）ab 左（2）正确 在时间相同时，灯越暗电流越小，电压一定，消耗电能小所以省电。買鲷鴯譖昙膚遙闫撷凄届嬌。
三．解答题（本题共）：
24．(4分)按照题目要求作图：
（1）如图甲所示，是一个Z形杠杆，请在图中画出力F对支点O的力臂L．
（2）如图所示的实验装置中，铜球的质量大于钢球的质量。请你用 表示下面图中木块停止的位置。

25．（2分）同学们在做“比较水和沙子的吸热能力”实验的场景如图所示。
在实验中，加热相同的时间目的是
；根据同学们的设计思路和图中的实验装置，请你判断，他们能否科学地得出结论：。（选填“能”或“不能”）
答案：使水和沙子吸收相等的热量 不能
26.（3分）小明在“研究滑轮组”的实验中，用如图甲所示的滑轮组进行了三次实验，实验数据如下表：
实验
次数
物重
G/N
物体上升的高度h/cm
测力计的示数F/N
测力计移动的距离s/cm
1
6
3
2.5
9
2
6
5
2.5
17
3
6
8
2.5
24
（1）分析表中数据，回答以下问题：
表中有一个数据的记录是错误的，错误的数据是；
（2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图乙所示。
小红多使用一个定滑轮，目的是为了改变；若小红的三次测量表格中记录的第2、3列数据与小明相同，则第4、5列数据与小明（选填“相同”或“不相同”）。（忽略绳重、摩擦及弹簧测力计重）綾镝鯛駕櫬鹕踪韦辚糴飙钪。
答案：（1）17 （2）力的方向 相同
27．（4分）取一个橙子,把铜片、锌片插入其中，就制成了一个水果电池，并利用电压表直接测量两极板间的电压。驅踬髏彦浃绥譎饴憂锦諑琼。
（1）在虚线框内画出这个实验的电路图；
（2）当用电压表直接测量电池两端电压时发现正常偏转（右偏），则说明铜片是极；电压表读数放大如右图，则铜、铁两极间电压为V；猫虿驢绘燈鮒诛髅貺庑献鵬。
（3）关于影响水果电池电压大小的因素，你认为可以研究的问题是；（写出一个）
0
5
10
15
V
—
3
15
答案：（2）正 0.8 （3）略
铁片
铜片

28.（4分）图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2。木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后，两灯都能正常发光。锹籁饗迳琐筆襖鸥娅薔嗚訝。
(1)小南说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是_________，否则是另一种连接方式。構氽頑黉碩饨荠龈话骛門戲。
(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过某盏灯的电流可能輒峄陽檉簖疖網儂號泶蛴镧。
是__A，也可能是________A。
(3)小聪先后将电压表分别并联接在ab、cd、ad之间，电压表示数均为3V，这表明两灯的连接方式是_____。尧侧閆繭絳闕绚勵蜆贅瀝纰。
答案：（1）并（2）0.3 0.15（3）并
表Ⅱ
29．（4分）如图所示，某兴趣小组在探究“电流跟电压、电阻关系”时，明记录数据如下：
表Ⅰ

实验
次数
电阻R=10Ω
U／V
I／A
1
1
0.1
2
2
0.2
3
3
0.3
实验
次数
电压U=3V
R／Ω
I／A
4
5
0.6
5
10
0.3
6
15
0.2
（1）在做表Ⅰ中的实验时，滑动变阻器的作用是，依次进行的第1、2、3次实验过程中，滑片P应向（选填“左”或“右”）滑动；识饒鎂錕缢灩筧嚌俨淒侬减。
（2）在做表Ⅱ中的实验时，电路中滑动变阻器的作用是
，依次进行的第4、5、6次实验的过程中，滑片P应向(选填“左”或“右”)滑动．
答案：（1）改变定值电阻R两端的电压 左（2）每次更抽象电阻时保证电阻两端电压3V不变 右
30．（5分）在测定一个未知电阻RX的阻值时，小山和小海设计了如图甲所示的实验电路，其中R1是电阻箱，S1为单刀积掷开关。凍鈹鋨劳臘锴痫婦胫籴铍賄。
Rx
R1
R
P
S
S1
1
2
V
·
·
·

甲

(1)闭合开关S后，把开关S1接到触点（选填写“1”或“2”），调节滑动变阻器R，使电压表有合适的示数U；把开关S1接到触点2后，小山和小海采取了不同的实验操作。恥諤銪灭萦欢煬鞏鹜錦聰櫻。
小山的操作：保持滑片P的位置不变，只调节电阻箱R1，直到电压表示数为U；
小海的操作：同时调节滑动变阻器R和电阻箱R1，直到电压表表示数为U。
你认为两人的操作中，_________的操作是正确的。
(2)选择正确的实验操作后，电阻箱R1上各旋钮的位置如图乙所示，其读数为______Ω，则待测电阻RX的阻值应为______Ω。鯊腎鑰诎褳鉀沩懼統庫摇饬。
（3）若去掉滑动变阻器，本实验（选填“能”或“不能”）完成测量。（电压表不会烧坏）
(1) 1 小山 (2)108 108 （3）不能
31．（9分）一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A.小组想测定这个小灯泡的额定功率，实验室中有如下器材：硕癘鄴颃诌攆檸攜驤蔹鸶胶。
电流表、电压表、开关各一个，两个规格分别为“10Ω 1A”、“50Ω 0.5A”和的滑动变阻器，导线若干，电源一只(电压为12V).阌擻輳嬪諫迁择楨秘騖輛埙。
（1）小组设计了如图a所示电路图，通过分析你认为小明应选用规格为_____________的滑动变阻器。氬嚕躑竄贸恳彈瀘颔澩纷釓。
+
-
12V
A
B
D
C
（2）图b已连接了部分电路，请你根据图a所示电路图，用笔画线代替导线，将电路连接完整。釷鹆資贏車贖孙滅獅赘慶獷。
图a

图b

（3）小组正确选择了滑动变阻器，将图b的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V.具体原因是.怂阐譜鯪迳導嘯畫長凉馴鸨。
（4）小组排除故障后，继续实验.在实验过程中，眼睛应注意观察_____________(选填“电压表”“电流表”或“小灯泡”)当____________时，表明灯正常发光，记下此时电流表的示数。谚辞調担鈧谄动禪泻類谨觋。
（5）小组又通过实验测得小灯泡电流随电压变化曲线如图c。由图可知，小灯泡的额定功率是 W，此时灯泡的电阻是Ω；当通过灯的电流是0.25A时，灯泡消耗的实际功率为W。嘰觐詿缧铴嗫偽純铪锩癱恳。
+
-
12V
A
B
D
C
答案：（1）“50Ω 0.5A” （2）见答图
（3）将滑动变阻器的下面两接线柱（C、D）连入电路
（4）电压表 读数为6V
（5）1.8 20 0.75
32．（7分）如图所示电路，电源电压恒定为18V，当开关S闭合后，电流表示数0.5A（量程为0～0.6A），电压表示数5V（量程为0～15V）。求：熒绐譏钲鏌觶鷹緇機库圆鍰。
（1）电阻R1的阻值；
R2
R1
（2）电阻R2的阻值；
（3）若将R2换成10Ω的电阻，哪个电表可能被烧坏？
解答：（1）Ω 2分
（2）Ω 2分
（3）若将R2换成10Ω的电阻，
电路中电流为0.9A>0.6A1分
电压表示数为9V<15V 1分
所以电压表不会坏，电流表会烧坏。 1分
33.（8分）如图所示，小灯泡L标有“6V 、1.5W”， R2为阻值未知的定值电阻，电源电压为12V且保持不变。鶼渍螻偉阅劍鲰腎邏蘞阕簣。
（1）若开关S1闭合，S2断开，滑动变阻器R1的滑片在中点时，小灯泡恰能正常发光，求：滑动变阻器R1的最大阻值。纣忧蔣氳頑莶驅藥悯骛覲僨。
（2）若开关S1闭合，S2断开，滑动变阻器R1的滑片P移到最左端时，求：小灯泡这时的实际功率。（小灯灯丝的电阻可视为不变）颖刍莖蛺饽亿顿裊赔泷涨负。
1
2
S2
（3）若保持滑动变阻器R1的滑片P在左端不动，将开关S1、S2均闭合，此时电流表示数为1.25A，求R2的阻值。濫驂膽閉驟羥闈詔寢賻減栖。
