汽车钣金3.ppt

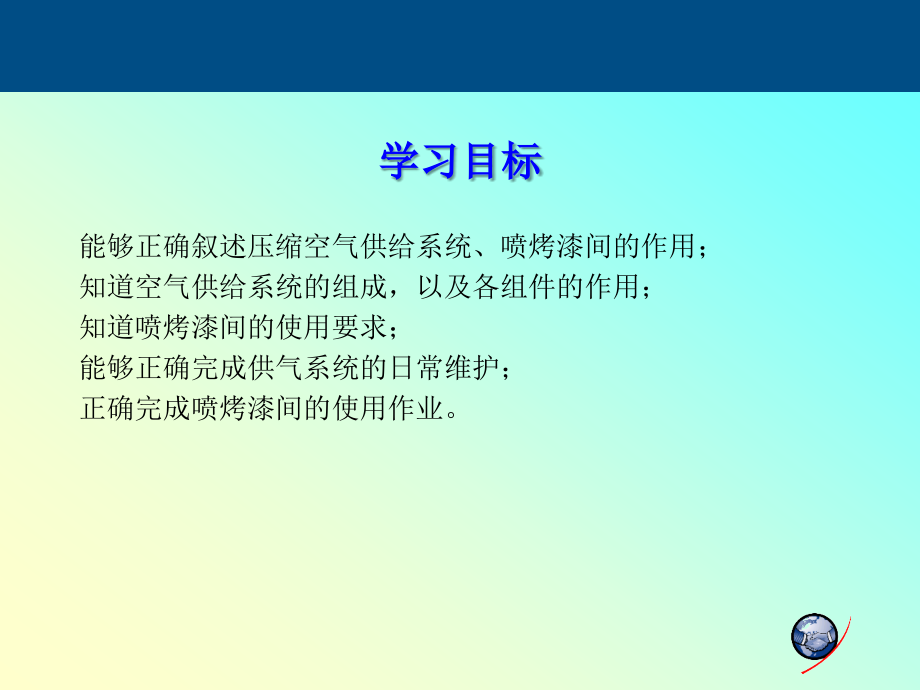

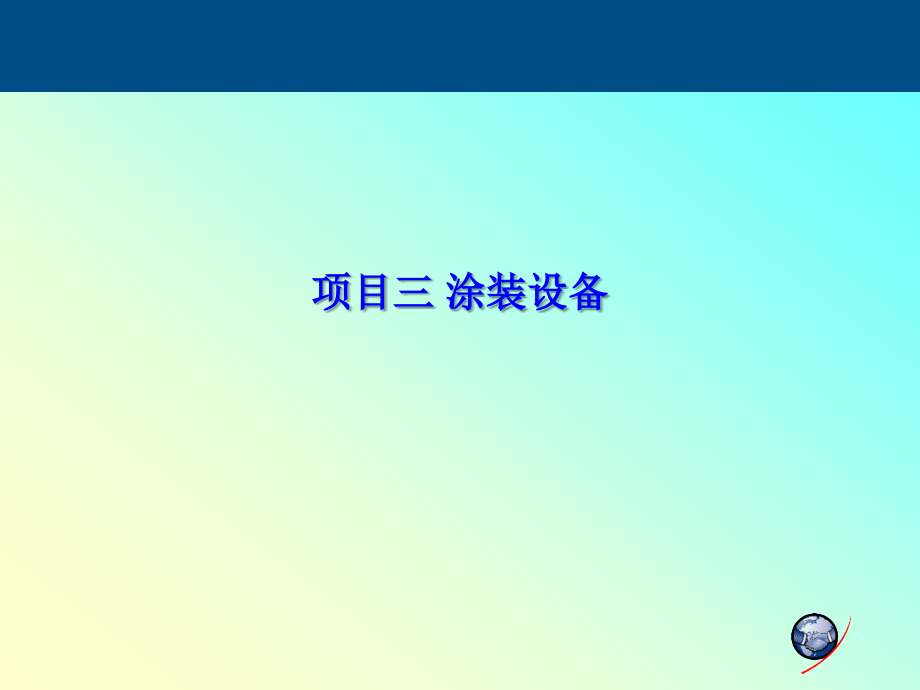

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,项目三 涂装设备,学习目标,能够正确叙述压缩空气供给系统、喷烤漆间的作用；,知道空气供给系统的组成，以及各组件的作用；,知道喷烤漆间的使用要求；,能够正确完成供气系统的日常维护；,正确完成喷烤漆间的使用作业。,任务实施,喷烤漆间,供气系统的组成及各组件的作用,供气系统的维护,其他烤漆设备,一、压缩空气供应系统,典型压缩空气供应系统组成,压缩空气管路布置,空气压缩机,提升空气压力,提供压缩空气,储气罐,储存压缩空气,油水分离器,过滤和分离空气中的油、水和污物,调节和稳定气压,空气冷冻干燥机,降低压缩空气的温度,清除杂质和残余的油、水,供气系统的日维护,放掉储气罐、油水分离器内的冷凝水，特别是在空气湿度比较大时，每天要多放几次。,检查曲轴箱的润滑油面，尽量油面应保持充足的水平，但注意不要过高，以避免机油消耗过多。,在没有,SAE10,和,20,号重机油的情况下，可以使用,SAEWW-30,跨等级机油。但这种机油中的添加剂，会产生碳的残余物从而破坏表面光泽。在那些容易造成坚固的积炭的情况下，如果先使用一种可以清除积垢的机油可以获得满意的效果。,使用这种去垢机油之前，应将活塞、活塞环、气缸和气缸头清洗干净，因为去垢机油会将这些部件上的积炭腐蚀下来，从而会堵塞通气口，损坏储气罐和轴承。,供气系统的周维护,拉开安全阀上的拉环，使其打开。如果该阀工作正常，就会像下面介绍的那样排气：若安全阀装在储气罐或单向阀上，则在罐内存有高压气时排气；若安全阀装在压缩机内置冷却器上，则在压缩机工作时排气。然后用手指将拉出来的杆推回去。当安全阀不能正常工作时，应立即维修或更换。,清洗空气滤清器的毛毡或海绵等过滤件，用防爆溶剂清洗干净后，晾干重新装好。如果滤清器太脏，就会降低压缩机的效率，和增加机油的消耗。,清洗或吹掉汽缸、汽缸头、内冷机、后冷机及其它容易集灰尘或脏东西的压缩机及其附属设备的部件上的小颗粒。干净的压缩机工作时的温度较低，而且使用寿命也较长。,供气系统的月维护,添加或更换曲轴箱内的机油。当干净的工作环境下，机油应每,500,工作小时或每六个月换一次（满足两个条件之一就应更换）。如果工作环境不够干净，就应增加更换的频度。,调节压力开关的关机,/,开机设定点。,检查每次关掉电动机时泄放阀或,CPR,的排气压力是否正常。,上紧带轮以防打滑。如果,V,带发松，电动机转轮在工作时就会发热。而当,V,带上得过紧时，就会使电动机负载过重，从而导致电动机和压缩机轴承过早磨损。,检查并调整松动的电动机转轴和压缩机飞轮。注意进行操作时必须取下,V,带防护罩的前半部分。,上紧压缩机上所有的阀芯或汽缸盖，确保每个汽缸不会松动，以免损坏汽缸或活塞。,检查压缩机附件和供气管道系统有无空气泄漏。,关闭储气罐排气阀，检查泵气时间是否正常。,检查是否有异常的噪声出现。,检查并纠正机油泄漏的现象。,另外还应进行上面介绍的周保养的内容。,二、喷烤漆设备,喷烤漆间,要求,清洁、无尘,可调烘烤温度,排风、换气良好,照明良好,加热方式：,燃油式（使用较多）,电加热式,红外线加热式,喷烤漆间基本操作,喷烤漆间温度设定操作,红外线烤灯,可移动,红外线辐射有方向性，可以进行局部加热,烘箱,喷涂样板的烘干,占地小,保温性能好,
