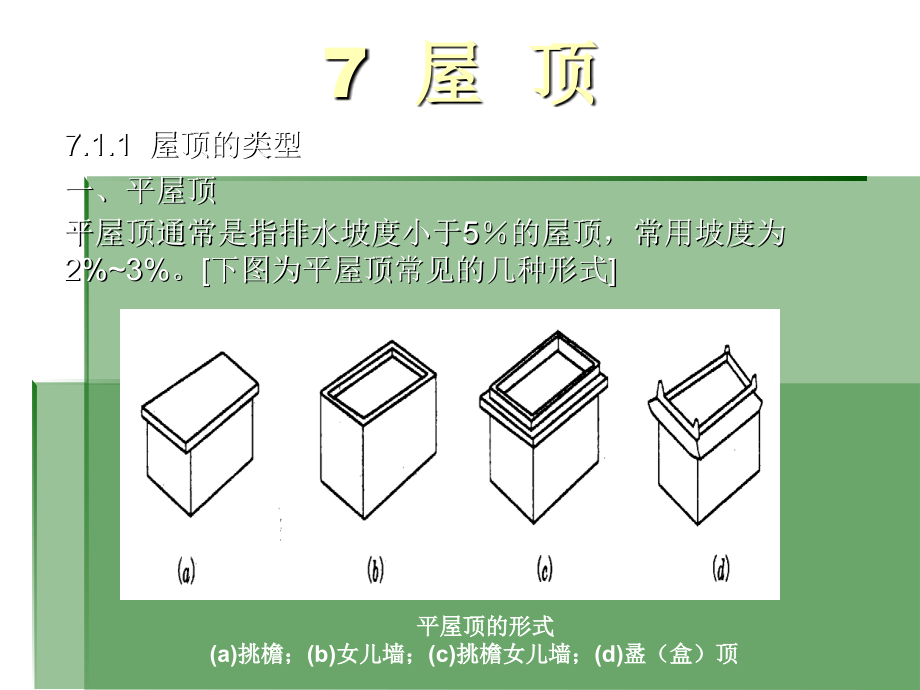

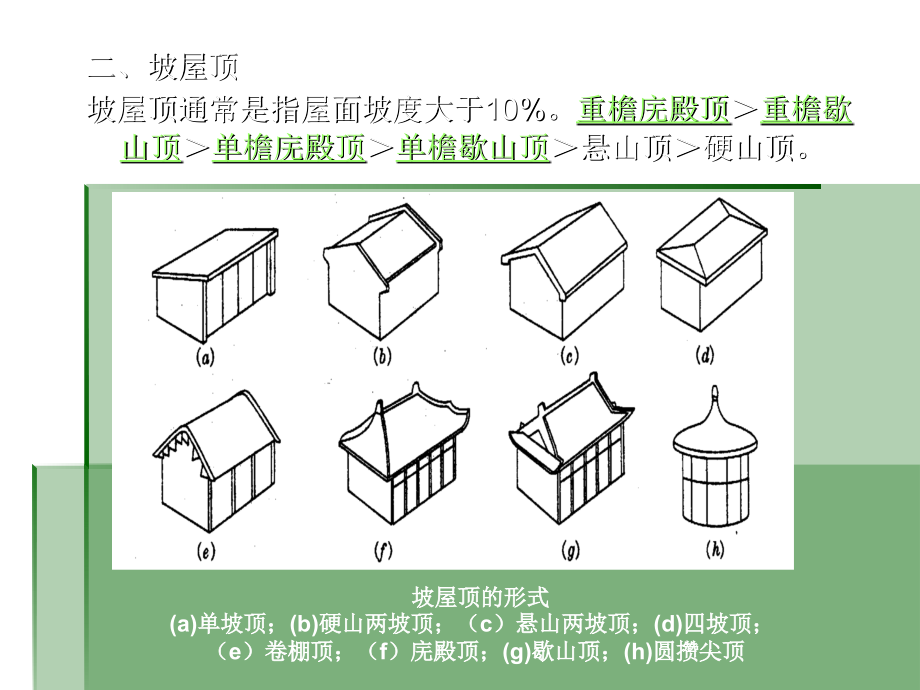

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,7,屋 顶,7.1.1,屋顶的类型,一、平屋顶,平屋顶通常是指排水坡度小于,5,的屋顶，常用坡度为,2%3%,。,下图为平屋顶常见的几种形式,平屋顶的形式,(a),挑檐；,(b),女儿墙；,(c),挑檐女儿墙；,(d),盝（盒）顶,二、坡屋顶,坡屋顶通常是指屋面坡度大于,10%,。,重檐庑殿顶,重檐歇山顶,单檐庑殿顶,单檐歇山顶,悬山顶硬山顶。,坡屋顶的形式,(a),单坡顶；,(b),硬山两坡顶；（,c,）悬山两坡顶；,(d),四坡顶；,（,e,）卷棚顶；（,f,）庑殿顶；,(g),歇山顶；,(h),圆攒尖顶,三、其它形式的屋顶,随着科学技术的发展，出现了许多新型的屋顶结构形式，如拱结构、薄壳结构、悬索结构、网架结构屋顶等。这类屋顶多用于较大跨度的公共建筑。,其它形式的屋顶见下图,其它形式的屋顶,(a),双曲拱屋顶；,(b),砖石拱屋顶；（,c,）球形网壳屋顶；,(d)V,形网壳屋顶；,(e),筒壳屋顶；,(f),扁壳屋顶；,(g),车轮形悬索屋顶；,(h),鞍形悬索屋顶,7.1.2,屋顶的设计要求,一、要求屋顶起良好的围护作用，具有防水、保温和隔热性能。其中防止雨水渗漏是屋顶的基本功能要求，也是屋顶设计的核心。,二、要求具有足够的强度、刚度和稳定性。能承受风、雨、雪、施工、上人等荷载，地震区还应考虑地震荷载对它的影响，满足抗震的要求，并力求做到自重轻、构造层次简单；就地取材、施工方便；造价经济、便于维修。,三、满足人们对建筑艺术即美观方面的需求。屋顶是建筑造型的重要组成部分，中国古建筑的重要特征之一就是有变化多样的屋顶外形和装修精美的屋顶细部，现代建筑也应注重屋顶形式及其细部设计。,7.1.3,屋顶绿化,广泛地理解为在各类古今建筑物、构筑物、城围、桥梁（立交桥）等的屋顶、露台、天台、阳台或大型人工假山山体上进行造园，种植树木花卉的统称。屋顶绿化对增加城市绿地面积，改善日趋恶化的人类生存环境空间；改善城市高楼大厦林立，改善众多道路的硬质铺装而取代的自然土地和植物的现状；改善过度砍伐自然森林，各种废气污染而形成的城市热岛效应，沙尘暴等对人类的危害；开拓人类绿化空间，建造田园城市，改善人民的居住条件，提高生活质量，以及对美化城市环境，改善生态效应有着极其重要的意义。,国外的做法：,日本,：东京规定，凡是新建建筑物占地面积超过,1000,平方米者，屋顶必须有,20,为绿色植物覆盖，否则要被课以罚款。目前，该市屋顶绿化率已经达到,14,。,德国,：进一步更新楼房造型及其结构，将楼房建成阶梯式或金字塔式的住宅群，当人们布置起各种形式的屋顶花园后，远看如半壁花山，近看又似斑斓峡谷，俯视则如同一条五彩缤纷的巨型地毯，令人心旷神怡。,加拿大,：设计师、建筑师和园艺师们打破传统的分工，同心合力，别出心裁，在一座,18,层的办公大厦中，采用轻型多孔材料，建成了一个集假山、瀑布、水池、草坪、花坛等多种景致于一体的盆景式“空中花园”。,屋顶绿化的功能：,1,、改善城市环境面貌，提高市民生活和工作环境 质量。,2,、缓解大气浮尘，净化空气；,3,、保护建筑物顶部，延长屋顶建材使用寿命；,5,、降低室内温度；,6,、消弱城市噪音；,7,、增加空气湿度，净化水源；,8,、提高国土资源利用率。,技术考虑：,1.,防止渗水。,2.,防止根部生长到建筑物。,3.,确保植物能承受风力。,4.,植物的品种能否适应长期暴晒的环境和该城市的气候。,5.,如何打理植物：提供营养、灌溉排水、防治害虫。,我国的现状,从,1983,年长城饭店建成北方地区第一座屋顶花园至今，北京一直在尝试采用新技术进行屋顶绿化。,上海市静安区人民政府,2002,年,6,月,1,日发布了,关于上海市静安区屋顶绿化实施意见,(,试行,),的通知,，提出从,2002,年起，凡列入当年屋顶绿化实施的项目，每完成,1,平方米奖励,10,元。上海市绿化管理局,2002,年,11,月发布了,关于组织编制屋顶绿化三年实施计划的通知,。,等其它地区略。,7.2,屋顶排水设计,为了迅速排除屋面雨水，需进行周密的排水设计，其内容包括：选择屋顶排水坡度，确定排水方式，进行屋顶排水组织设计。,7.2.1,屋顶坡度选择,一、屋顶排水坡度的表示方法,常用的坡度表示方法有角度法、斜率法和百分比法。坡屋顶多采用斜率法，平屋顶多采用百分比法，角度法应用较少。,二、影响屋顶坡度的因素,1,、屋面防水材料与排水坡度的关系,防水材料如尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因而屋面应有较大的排水坡度，以便将屋面积水迅速排除。如果屋面的防水材料覆盖面积大，接缝少而且严密，屋面的排水坡度就可以小一些。,2,、降雨量大小与坡度的关系,降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适当加大；反之，屋顶排水坡度则宜小一些。,三、屋顶坡度的形成方法,1,、材料找坡,材料找坡是指屋顶坡度由垫坡材料形成，一般用于坡向长度较小的屋面。为了减轻屋面荷载，应选用轻质材料找坡，如水泥炉渣、石灰炉渣等。找坡层的厚度最薄处不小于,20mm,。平屋顶材料找坡的坡度宜为,2%,。,2,、结构找坡,结构找坡是屋顶结构自身带有排水坡度，平屋顶结构找坡的坡度宜为,3,。,材料找坡的屋面板可以水平放置，天棚面平整，但材料找坡增加屋面荷载，材料和人工消耗较多；结构找坡无须在屋面上另加找坡材料，构造简单，不增加荷载，但天棚顶倾斜，室内空间不够规整。这两种方法在工程实践中均有广泛的运用。,7.2.2,屋顶排水方式,一、排水方式,1,、无组织排水,无组织排水是指屋面雨水直接从檐口滴落至地面的一种排水方式，因为不用天沟、雨水管等导流雨水，故又称自由落水。主要适用于少雨地区或一般低层建筑，相邻屋面高差小于,4m,；不宜用于临街建筑和较高的建筑。,2,、有组织排水,有组织排水是指雨水经由天沟、雨水管等排水装置被引导至地面或地下管沟的一种排水方式。在建筑工程中应用广泛。,二、排水方式选择,确定屋顶排水方式应根据气候条件、建筑物的高度、质量等级、使用性质、屋顶面积大小等因素加以综合考虑。,三、有组织排水方案,在工程实践中，,由于具体条件的千变,万化，可能出现各式,各样的有组织排水方,案。现按外排水、内,排水、内外排水三种,情况归纳成,9,种不同,的排水方案：,有组织排水方案见下图,有组织排水方案,1,、外排水方案,外排水是指雨水管装设在室外的一种排水方案，其优点是雨水管不妨碍室内空间使用和美观，构造简单，因而被广泛采用。外排水方案可归纳成以下几种。,（,1,）挑檐沟外排水,（,2,）女儿墙外排水,（,3,）女儿墙挑檐沟外排水,（,4,）长天沟外排水,（,5,）暗管外排水,明装的雨水管有损建筑立面，故在一些重要的公共建筑中，雨水管常采取暗装的方式，把雨水管隐藏在假柱或空心墙中。假柱可以处理成建筑立面上的竖线条。,2,、内排水,外排水构造简单，雨水管不占用室内空间，故在南方应优先采用。但在有些情况下采用外排水并不恰当。例如在高层建筑中就是如此，因维修室外雨水管既不方便，更不安全。又如在严寒地区也不适宜用外排水，因室外的雨水管有可能使雨水结冻，而处于室内的雨水管则不会发生这种情况。,（,1,）中间天沟内排水,当房屋宽度较大时，可在房屋中间设一纵向天沟形成内排水，这种方案特别适用于内廊式多层或高层建筑。雨水管可布置在走廊内，不影响走廊两旁的房间。,（,2,）高低跨内排水,高低跨双坡屋顶在两跨交界处也常常需要设置内天沟来汇集低跨屋面的雨水，高低跨可共用一根雨水管。,7.2.3,屋顶排水组织设计,屋顶排水组织设计的主要任务是将屋面划分成若干排水区，分别将雨水引向雨水管，做到排水线路简捷、雨水口负荷均匀、排水顺畅、避免屋顶积水而引起渗漏。一般按下列步骤进行：,一、确定排水坡面的数目（分坡）,一般情况下，临街建筑平屋顶屋面宽度小于,12m,时，可采用单坡排水；其宽度大于,12m,时，宜采用双坡排水。坡屋顶应结合建筑造型要求选择单坡、双坡或四坡排水。,二、划分排水区,划分排水区的目的在于合理地布置水落管。排水区的面积是指屋面水平投影的面积，每一根水落管的屋面最大汇水面积不宜大于,200m2,。雨水口的间距在,1824m,。,7.3,平屋顶构造,平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。,7.3.1,卷材防水屋面,卷材防水屋面，是指以防水卷材和粘结剂分层粘贴而构成防水层的屋面。卷材防水屋面所用卷材有沥青类卷材、高分子类卷材、高聚物改性沥青类卷材等。适用于防水等级为,I,级的屋面防水。,一、卷材防水屋面的构造层次和做法,卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成。,卷材防水屋面的构造组成和油毡防水屋面做法见下图,卷材防水屋面的构造组成 油毡防水屋面做法,1,、结构层,通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。,2,、找坡层（结构找坡和材料找坡）,材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺,1,：,(68),的水泥焦渣或水泥膨胀蛭石等。,3,、找平层,柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。,4,、结合层,结合层的作用是使卷材防水层与基层粘结牢固。结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。,三、确定天沟所用材料和断面形式及尺寸,天沟即屋面上的排水沟，位于檐口部位时又称檐沟。设置天沟的目的是汇集屋面雨水，并将屋面雨水有组织地迅速排除。天沟根据屋顶类型的不同有多种做法。如坡屋顶中可用钢筋混凝土、镀锌铁皮、石棉水泥等材料做成槽形或三角形天沟。平屋顶的天沟一般用钢筋混凝土制作，当采用女儿墙外排水方案时，可利用倾斜的屋面与垂直的墙面构成三角形天沟,见平屋顶女儿墙外排水三角形天沟图,；当采用檐沟外排水方案时，通常用专用的槽形板做成矩形天沟,见平屋顶檐沟外排水矩形天沟图,。,平屋顶女儿墙外排水三角形天沟,（,a,）女儿墙断面图；,(b),屋顶平面图,平屋顶檐沟外排水矩形天沟,(a),挑檐沟断面；（,b,）屋顶平面图,四、确定水落管规格及间距,水落管按材料的不同有铸铁、镀锌铁皮、塑料、石棉水泥和陶土等，目前多采用铸铁和塑料水落管，其直径有,50mm,、,75mm,、,100mm,、,125mm,、,150mm,、,200mm,几种规格，一般民用建筑最常用的水落管直径为,100mm,，面积较小的露台或阳台可采用,50mm,或,75mm,的水落管。水落管的位置应在实墙面处，其间距一般在,18m,以内，最大间距宜不超过,24m,，因为间距过大，则沟底纵坡面越长，会使沟内的垫坡材料增厚，减少了天沟的容水量，造成雨水溢向屋面引起渗漏或从檐沟外侧涌出。,5,、防水层,防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于,70mm,左右搭接不小于,l00mm,。,油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均,10,年左右就要进行大修。,目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。这些防水材料的共同优点是自重轻，适用温度范围广，耐气候性好，使用寿命长，抗拉强度高，延伸率大，冷作业施工，操作简便，大大改善劳动条件，减少环境污染。,6,、保护层,不上人屋面保护层的做法：当采用油毡防水层时为粒径,3 6mm,的小石子，称为绿豆砂保护层。绿豆砂要求耐风化、颗粒均匀、色浅；三元乙丙橡胶卷材采用银色着色剂，直接涂刷在防水层上表面；彩色三元乙丙复合卷材防水层直接用,CX-404,胶粘结，不需另加保护层。,上人屋面的保护层构造做法：通常可采用水泥砂浆或沥青砂浆铺贴缸砖、大阶砖、混凝土板等；也可现浇,40mm,厚,C20,细石混凝土。,二、柔性防水屋面细部构造,屋顶细部是指屋面上的泛水、天沟、雨水口、檐口、变形缝等部位。,1,、泛水构造,泛水指屋顶上沿所有垂直面所设的防水构造，突出于屋面之上的女儿墙、烟囱、楼梯间、变形缝、检修孔、立管等的壁面与屋顶的交接处是最容易漏水的地方。必须将屋面防水层延伸到这些垂直面上，形成立铺的防水层，称为泛水。,卷材防水屋面泛水构造如下图所示,卷材防水屋面泛水构造,2,、檐口构造,柔性防水屋面的檐口构造有无组织排水挑檐和有组织排水挑檐沟及女儿墙檐口等，挑檐和挑檐沟构造都应注意处理好卷材的收头固定、檐口饰面并做好滴水。女儿墙檐口构造的关键是泛水的构造处理，其顶部通常做混凝土压顶，并设有坡度坡向屋面。,檐口构造见下图,檐口构造,3,、雨水口构造,雨水口的类型有用于檐沟排水的直管式雨水口和女儿墙外排水的弯管式雨水口两种。雨水口在构造上要求排水通畅、防止渗漏水堵塞。直管式雨水口为防止其周边漏水，应加铺一层卷材并贴入连接管内,l00mm,，雨水口上用定型铸铁罩或铅丝球盖住，用油膏嵌缝。弯管式雨水口穿过女儿墙预留孔洞内，屋面防水层应铺入雨水口内壁四周不小于,l00mm,，并安装铸铁蓖子以防杂物流人造成堵塞。,雨水口构造见下图,雨水口构造,（,a,）直管式雨水口；,(b,）弯管式雨水口,4,、屋面变形缝构造,屋面变形缝的构造处理原则：既不能影响屋面的变形，又要防止雨水从变形缝渗入室内。,屋面变形缝按建筑设计可设于同层等高屋面上，也可设在高低屋面的交接处。,等高屋面变形缝构造见下图,等高屋面变形缝,(a),横向变形缝泛水之一；,(b),横向变形缝泛水之二,7.3.2,刚性防水屋面,刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。故多用于我国南方地区的建筑。,一、刚性防水屋面的构造层次及做法,刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。,1,、结构层,刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。,2,、找平层,为保证防水层厚薄均匀，通常应在结构层上用,20mm,厚,1,：,3,水泥砂浆找平。若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。,3,、隔离层,为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。,4,、防水层,常用配筋细石混凝土防水屋面的混凝土强度等级应不低于,C20,，其厚度宜不小于,40mm,，双向配置,46.5,钢筋，间距为,100200mm,的双向钢筋网片。为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。,二、刚性防水屋面细部构造,刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。,1,、屋面分格缝、,屋面分格缝实质上是在屋面防水,层上设置的变形缝。其目的在于：,（,1,）防止温度变形引起防水层开,裂；（,2,）防止结构变形将防水层,拉坏。因此屋面分格缝的位置应,设置在温度变形允许的范围以内,和结构变形敏感的部位。一般情,况下分格缝间距不宜大于,6m,。结,构变形敏感的部位主要是指装配,式屋面板的支承端、屋面转折处,、现浇屋面板与预制屋面板的交,接处、泛水与立墙交接处等部位,.,分格缝的位置见下图,分格缝的构造要点：,防水层内的钢筋在分格缝处应断开；,屋面板缝用浸过沥青的木丝板等密封材料嵌填，缝口用油膏等嵌填；,缝口表面用防水卷材铺贴盖缝，卷材的宽度为,200 300mm,。,分格缝的构造见下图,分格缝构造,(a),横向分格缝；,(b),屋脊分格缝,2,、泛水构造,刚性防水屋面的泛水构造要点与卷材屋面基本相同。不同的地方是：刚性防水层与屋面突出物（女儿墙、烟囱等）间须留分格缝，另铺贴附加卷材盖缝形成泛水。,3,、檐口构造,刚性防水屋面檐口的形式一般有自由落水挑檐口、挑檐沟外排水檐口和女儿墙外排水檐口、坡檐口等。,（,1,）自由落水挑檐口,根据挑檐挑出的长度，有直接利用混凝土防水层悬挑和在增设的现浇或预制钢筋混凝土挑檐板上做防水层等做法。无论采用哪种做法，都应注意做好滴水。,（,2,）挑檐沟外排水檐口,檐沟构件一般采用现浇或预制的钢筋混凝土槽形天沟板，在沟底用低强度等级的混凝土或水泥炉渣等材料垫置成纵向排水坡度，铺好隔离层后再浇筑防水层，防水层应挑出屋面并做好滴水,（,3,）坡檐口,建筑设计中出于造型方面的考虑，常采用一种平顶坡檐即“平改坡”的处理形式，使较为呆板的平顶建筑具有某种传统的韵味，以丰富城市景观。,坡檐口的构造如下图所示,平屋顶坡檐构造,4,、雨水口构造,刚性防水屋面的雨水口有直管式和弯管式两种做法，直管式一般用于挑檐沟外排水的雨水口，弯管式用于女儿墙外排水的雨水口。,（,1,）直管式雨水口直管式,雨水口为防止雨水从雨水,口套管与沟底接缝处渗漏，,应在雨水口周边加铺柔性,防水层并铺至套管内壁，,檐口处浇筑的混凝土防水,层应覆盖于附加的柔性防,水层之上，并于防水层与,雨水口之间用油膏嵌实。,直管式雨水口构造,见下图,直管式雨水口构造,(a)65,型雨水口,;(b),铁丝罩铸铁雨水口,（,2,）弯管式雨水口,弯管式雨水口一般用铸铁做成弯头。雨水口安装时，在雨水口处的屋面应加铺附加卷材与,=,弯头搭接，其搭接长度不小于,l00mm,，然后浇筑混凝土防水层，防水层与弯头交接处需用油膏嵌缝。,弯管式雨水口构造见下图,弯管式雨水口构造,a,）铸铁雨水口；,(b),预制混凝土排水槽,7.3.3,涂膜防水屋面,涂膜防水屋面又称涂料防水屋面，是指用可塑性和粘结力较强的高分子防水涂料，直接涂刷在屋面基层上形成一层不透水的薄膜层以达到防水目的的一种屋面做法。防水涂料有塑料、橡胶和改性沥青三大类，常用的有塑料油膏、氯丁胶乳沥青涂料和焦油聚氨酯防水涂膜等。这些材料多数具有防水性好、粘结力强、延伸性大、耐腐蚀、不易老化、施工方便、容易维修等优点。近年来应用较为广泛。这种屋面通常适用于不设保温层的预制屋面板结构，如单层工业厂房的屋面。在有较大震动的建筑物或寒冷地区则不宜采用。,一、涂膜防水屋面的构造层次和做法,涂膜防水屋面的构造层次与柔性防水屋面相同，由结构层、找坡层、找平层、结合层、防水层和保护层组成。,涂膜防水屋面的常见做法，结构层和找坡层材料做法与柔性防水屋面相同。找平层通常为,25mm,厚,1,：,2.5,水泥砂浆。为保证防水层与基层粘结牢固，结合层应选用与防水涂料相同的材料经稀释后满刷在找平层上。当屋面不上人时保护层的做法根据防水层材料的不同，可用蛭石或细砂撒面、银粉涂料涂刷等做法；当屋面为上人屋面时，保护层做法与柔性防水上人屋面做法相同。,二、涂膜防水屋面细部构造,1,、分格缝构造,涂膜防水只能提高表面的防水能力，由于温度变形和结构变形会导致基层开裂而使得屋面渗漏，因此对屋面面积较大和结构变形敏感的部位，需设置分格缝。,2,、泛水构造,涂膜防水屋面泛水构造要点与柔性防水屋面基本相同，即泛水高度不小于,250mm,；屋面与立墙交接处应做成弧形；泛水上端应有挡雨措施，以防渗漏。,7.3.4,平屋顶的保温与隔热,一、平屋顶的保温,1,、保温材料类型,保温材料多为轻质多孔材料，一般可分为以下三种类型：,（,1,）散料类：常用炉渣、矿渣、膨胀蛭石、膨胀珍珠岩等。,（,2,）整体类：是指以散料作骨料，掺入一定量的胶结材料，现场浇筑而成。如水泥炉渣、水泥膨胀蛭石、水泥膨胀珍珠岩及沥青膨胀蛭石和沥青膨胀珍珠岩等。,（,3,）板块类：是指利用骨料和胶结材料由工厂制作而成的板块状材料，如加气混凝土、泡沫混凝土、膨胀蛭石、膨胀珍珠岩、泡沫塑料等块材或板材等。,保温材料的选择应根据建筑物的使用性质、构造方案、材料来源、经济指标等因素综合考虑确定。,2,、保温层的设置,平屋顶因屋面坡度平缓，适合将保温层放在屋面结构层上（刚性防水屋面不适宜设保温层）。,保温层通常设在结构层之上、防水层之下。图,6-33,为平屋顶保温构造。保温卷材防水屋面与非保温卷材防水屋面的区别是增设了保温层，构造需要相应增加了找平层、结合层和隔汽层。设置隔汽层的目的是防止室内水蒸气渗人保温层，使保温层受潮而降低保温效果。隔汽层的一般做法是在,20mm,厚,1,：,3,水泥砂浆找平层上刷冷底子油两道作为结合层，结合层上做一布二油或两道热沥青隔汽层。,二、平屋顶的隔热,1,、通风隔热屋面,通风隔热屋面是指在屋顶中设置通风间层，使上层表面起着遮挡阳光的作用，利用风压和热压作用把间层中的热空气不断带走，以减少传到室内的热量，从而达到隔热降温的目的。通风隔热屋面一般有架空通风隔热屋面和顶棚通风隔热屋面两种做法。,（,1,）架空通风隔热屋面：通风层设在防水层之上，其做法很多，图,6-9,为架空通风隔热屋面构造，其中以架空预制板或大阶砖最为常见。架空通风隔热层设计应满足以下要求：架空层应有适当的净高，一般以,180240mm,为宜；距女儿墙,500mm,范围内不铺架空板；隔热板的支点可做成砖垄墙或砖墩，间距视隔热板的尺寸而定。,架空通风隔热屋面构造见下图,架空通风隔热构造,(a),架空预制板（或大阶砖）；,(b),架空混凝土山形板；,(c),架空钢丝网水泥折板；,(d),倒槽板上铺小青瓦；,(e),钢筋混凝土半圆拱；,(f)1/4,厚砖拱,（,2,）顶棚通风隔热屋面：这种做法是利用顶棚与屋顶之间的空间作隔热层，顶棚通风隔热层设计应满足以下要求：顶棚通风层应有足够的净空高度，一般为,500mm,左右；需设置一定数量的通风孔，以利空气对流；通风孔应考虑防飘雨措施。,2,、蓄水隔热屋面,蓄水屋面是指在屋顶蓄积一层水，利用水蒸发时需要大量的汽化热，从而大量消耗晒到屋面的太阳辐射热，以减少屋顶吸收的热能，从而达到降温隔热的目的。蓄水屋面构造与刚性防水屋面基本相同，主要区别是增加了一壁三孔，即蓄水分仓壁、溢水孔、泄水孔和过水孔。蓄水隔热屋面构造应注意以下几点：合适的蓄水深度，一般为,150 200mm,；根据屋面面积划分成若干蓄水区，每区的边长一般不大于,10m,；足够的泛水高度，至少高出水面,l00mm,；合理设置溢水孔和泄水孔，并应与排水檐沟或水落管连通，以保证多雨季节不超过蓄水深度和检修屋面时能将蓄水排除；注意做好管道的防水处理,。,3,、种植隔热屋面,种植屋面是在屋顶上种植植物，利用植被的蒸腾和光合作用，吸收太阳辐射热，从而达到降温隔热的目的。,种植隔热屋面构造见下图,种植屋面构造示意图,7.4,坡屋顶构造,7.4.1,坡屋顶的承重结构,一、承重结构类型,坡屋顶中常用的承重结构有横墙承重、屋架承重和梁架承重,见下图,坡屋顶的承重结构类型,(a),横墙承重；,(b),屋架承重；,(b),梁架承檩式屋架,二、承重结构构件,1,、屋架,屋架形式常为三角形，由上弦、下弦及腹杆组成，所用材料有木材、钢材及钢筋混凝土等。木屋架一般用于跨度不超过,12m,的建筑；将木屋架中受拉力的下弦及直腹杆件用钢筋或型钢代替，这种屋架称为钢木屋架。钢木组合屋架一般用于跨度不超过,18m,的建筑；当跨度更大时需采用预应力钢筋混凝土屋架或钢屋架。,2,、檩条,檩条所用材料可为木材、钢材及钢筋混凝土，檩条材料的选用一般与屋架所用材料相同，使两者的耐久性接近。,三、承重结构布置,坡屋顶承重结构布置主要是指屋架和檩条的布置，其布置方式视屋顶形式而定,见图屋架和檩条布置,。,屋架和檩条布置,(a),四坡顶的屋架；,(b),丁字形交接处屋顶之一；,(c),丁字形交接处屋顶之二；,(d),转角屋顶,7.4.2,平瓦屋面做法,坡屋顶屋面一般是利角各种瓦材，如平瓦、波形瓦、小青瓦等作为屋面防水材料。近些年来还有不少采用金属瓦屋面、彩色压型钢板屋面等。,平瓦屋面根据基层的不同有冷摊瓦屋面、木望板平瓦屋面和钢筋混凝土板瓦屋面三种做法。,一、冷摊瓦屋面,冷摊瓦屋面是在檩条上钉固椽条，然后在椽条上钉挂瓦条并直接挂瓦。这种做法构造简单，但雨雪易从瓦缝中飘人室内，通常用于南方地区质量要求不高的建筑。,二、木望板瓦屋面,木望板瓦屋面是在檩条上铺钉,1520mm,厚的木望板（亦称屋面板），望板可采取密铺法（不留缝）或稀铺法（望板间留,20mm,左右宽的缝），在望板上平行于屋脊方向干铺一层油毡，在油毡上顺着屋面水流方向钉,l 0mm 30mm,、中距,500mm,的顺水条，然后在顺水条上面平行于屋脊方向钉挂瓦条并挂瓦，挂瓦条的断面和间距与冷摊瓦屋面相同。这种做法比冷摊瓦屋面的防水、保温隔热效果要好，但耗用木材多、造价高，多用于质量要求较高的建筑物中。,冷摊瓦屋面、木望板瓦屋面构造见下图,(a),冷摊瓦屋面；,(b),木望板瓦屋面,三、钢筋混凝土板瓦屋面,瓦屋面由于保温、防火或造型等的需要，可将钢筋混凝土板作为瓦屋面的基层盖瓦。盖瓦的方式有两种：一种是在找平层上铺油毡一层，用压毡条钉在嵌在板缝内的木楔上，再钉挂瓦条挂瓦；另一种是在屋面板上直接粉刷防水水泥砂浆并贴瓦或陶瓷面砖或平瓦。在仿古建筑中也常常采用钢筋混凝土板瓦屋面。,钢筋混凝土板瓦屋面构造见下图,钢筋混凝土板瓦屋面构造,(a),木条挂瓦；,(b),砂浆贴瓦；,(c),砂浆贴面砖,6.4.3,平瓦屋面细部构造,平瓦屋面应做好檐口、天沟、屋脊等部位的细部处理。,一、檐口构造,檐口分为纵墙檐口和山墙檐口。,1,、纵墙檐口,纵墙檐口根据造,型要求做成挑檐,或封檐。,纵墙檐,口的构造方法见下,图,平瓦屋面纵墙檐口构造,(a),砖砌挑檐；,(b),椽条外挑；,(c),挑檐木置于屋架下；,(d),挑檐木置于承重横墙中；,(e),挑檐木下移；,(f),女儿墙包檐口,2,、山墙檐口,山墙檐口按屋顶形式分为硬山与悬山两种。硬山檐口构造，将山墙升起包住檐口，女儿墙与屋面交接处应作泛水处理。女儿墙顶应作压顶板，以保护泛水。,悬山屋顶的山墙檐口构造，先将檩条外挑形成悬山，檩条端部钉木封檐板，沿山墙挑檐的一行瓦，应用,1,：,2.5,的水泥砂浆做出披水线，将瓦封固。,二、天沟和斜沟构造,在等高跨或高低跨相交处，常常出现天沟，而两个相互垂直的屋面相交处则形成斜沟。沟应有足够的断面积，上口宽度不宜小于,300 500mm,，一般用镀锌铁皮铺于木基层上，镀锌铁皮伸人瓦片下面至少,150mm,。高低跨和包檐天沟若采用镀锌铁皮防水层时，应从天沟内延伸至立墙（女儿墙）上形成泛水。,天沟、斜沟构造见下图,天沟、斜沟构造,(a),三角形天沟（双跨屋面）,;,（,b,）矩形夭沟（双跨屋面）,;,（,c,）高低跨屋面天沟,7.4.4,坡屋顶的保温与隔热,一、坡屋顶保温构造,坡屋顶的保温层一般布置在瓦材与檩条之间或吊顶棚上面。保温材料可根据工程具体要求选用松散材料、块体材料或板状材料。,二、坡屋顶隔热构造,炎热地区在坡屋顶中设进气口和排气口，利用屋顶内外的热压差和迎风面的压力差，组织空气对流，形成屋顶内的自然通风，以减少由屋顶传入室内的辐射热，从而达到隔热降温的目的。进气口一般设在檐墙上、屋檐部位或室内顶棚上；出气口最好设在屋脊处，以增大高差，有利加速空气流通。,7.5,其它屋面构造,7.5.1,金属瓦屋面,金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，金属瓦屋面自重轻、防水性能好、使用年限长，主要用于大跨度建筑的屋面。,金属瓦的厚度很薄（厚度在,1mm,以内），铺设这样薄的瓦材必须用钉子固定在木望板上，木望板则支撑在檩条上，为防止雨水渗漏，瓦材下应干铺一层油毡。所有的金属瓦必须相互连通导电，并与避雷针或避雷带连接。,7.5.2,彩色压型钢板屋面,彩色压型钢板屋面简称彩板屋面，是近十多年来在大跨度建筑中广泛采用的高效能屋面，它不仅自重轻强度高且施工安装方便。彩板的连接主要采用螺栓连接，不受季节气候影响。彩板色彩绚丽，质感好，大大增强了建筑的艺术效果。彩板除用于平直坡面的屋顶外，还可根据造型与结构的形式需要，在曲面屋顶上使用。,金属瓦屋面,彩色压型钢板屋面,1.,屋顶的设计要求有哪些？,2.,卷材防水的构造层次有哪些？各层次及做法及要求是什么？上人和不上人卷材防水屋面在构造层次上有什么不同？,3.,分仓缝与泛水的构造要点？,4.,刚性防水为什么要设置隔离层？,
