高压辊磨机矿山应用的几个问题.ppt

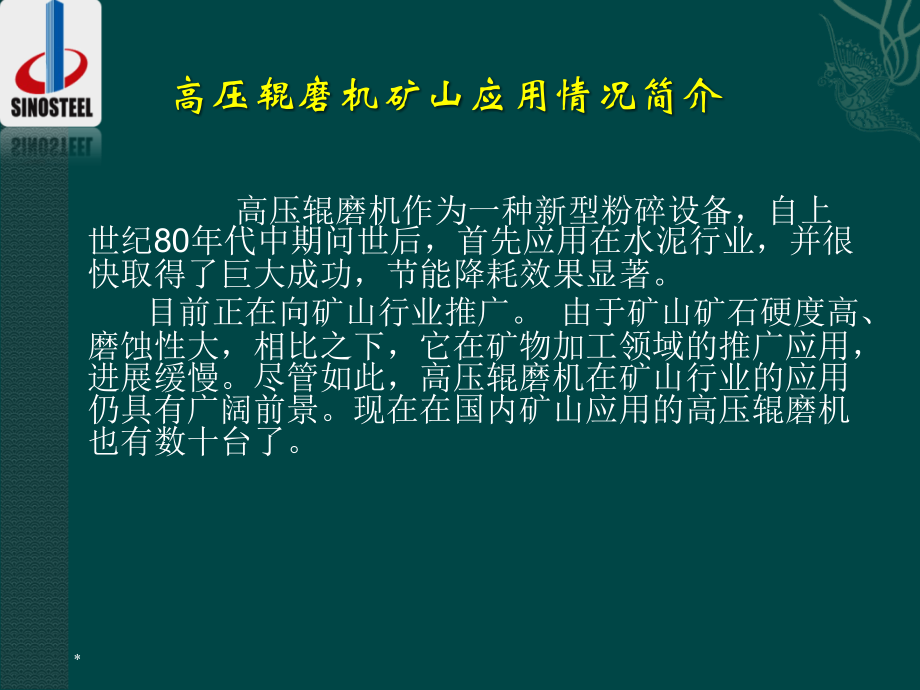

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,中钢集团安徽天源科技股份有限公司,Sinosteel Anhui Tianyuan Technology Co.,Ltd,中钢天源 宋晓刚,高压辊磨机矿山应用的几个问题,*,高压辊磨机矿山应用情况简介,高压辊磨机作为一种新型粉碎设备，自上世纪,80,年代中期问世后，首先应用在水泥行业，并很快取得了巨大成功，节能降耗效果显著。,目前正在向矿山行业推广。由于矿山矿石硬度高、磨蚀性大，相比之下，它在矿物加工领域的推广应用，进展缓慢。尽管如此，高压辊磨机在矿山行业的应用仍具有广阔前景。现在在国内矿山应用的高压辊磨机也有数十台了。,*,高压辊磨机矿山应用的问题,从高压辊磨机近几年在金属矿山的应用的情况来看，存在主要问题还是辊面的磨损问题。导致辊面磨损的原因，我们认为主要有以下几点：,一、辊面的结构形式和加工工艺。,二、矿石性质对高压辊磨机的适用性。,三、给料工艺及给料的粒级分配。,*,一、辊面的结构形式和加工工艺,矿山矿石硬度高、磨蚀性大，辊面磨损速率高，导致设备运转率降低，这一技术难点直接影响了高压辊磨机在矿物加工领域的推广应用。,针对这一难点，各设备厂家不断努力，在提高辊面工作寿命、缩短辊面修复和更换所需时间等方面做了不少工作。,目前在矿山应用的高压辊磨机辊面形式主要有两种，一是柱钉式辊面，二是堆焊辊面。,*,高压辊磨机矿山应用辊面形式,使用中的辊面情况,下图柱钉之间形成矿物保护层,上图堆焊辊面无形成保护层,*,辊面磨损形式及相关因素,柱钉辊面在高压辊磨机工作的过程中，在柱钉之间可以形成料垫，保护机体，使得辊面寿命大大提高。,但也不是所有柱钉形式的辊面都能取得好的耐磨效果，跟柱钉布置、柱钉材质、机体材质、热处理工艺、矿物性质、给料形式等多种因素有关。,*,二、矿石性质对高压辊磨机的适用性,我们先后对国内外的数十种矿石做过高压辊磨机,辊压、抛废、相对可磨度、功指数等实验,。通过试验我们发现：不同的矿石性质，对高压辊磨机的要求不同，应根据矿石性质对高压辊磨机的结构形式、柱钉布置、热处理工艺等因素进行调整。如何调整才能获得最佳效果，还有待广大同行进一步的探索研究。,*,三、给料工艺及给料粒级分配,给料方面主要存在两个问题：,1,、给料粒度越来越大是一个误区。虽然大辊径可以提高咬合角，可以实现大粒度给料，但是大粒度给料可能会造成辊面磨损加快。在给料粒度和辊面寿命之间，需要选择一个综合经济利益最高的平衡点。,2,、给料的粒级分配问题。,*,中钢天源金属矿用高压辊磨机简介,中钢天源是专业从事矿山设备的研发与生产的公司，并已涉足矿山选矿设备长达,40,余年，先后获得多项专利证书。金属矿用高压辊磨机的研发项目是“十一五”国家科技支撑计划项目，经安徽省科技厅、中国冶金矿山企业协会鉴定，整机达国际先进水平，荣获国家发明专利一项。,*,中钢天源金属矿用高压辊磨机简介,2007,年,7,月，第一台,GM100/26,型金属矿用高压辊磨机在马钢姑山矿业公司安装使用；,2010,年,7,月，,GM150/80,型金属矿用高压辊磨机在重钢太和铁矿投入运行；,2010,年,12,月，,GM100/30,型金属矿用高压辊磨机在云南华联锌铟股份有限公司安装使用；,2012,年,7,月，,GM170/150,型金属矿用高压辊磨机在重钢太和铁矿安装。,*,中钢天源金属矿用高压辊磨机使用现场,*,中钢天源金属矿用高压辊磨机辊面,GM150/80,工作,8000,小时,左右的辊面照片,GM100/30,工作,6000,小时,左右的辊面照片,*,中钢天源金属矿用高压辊磨机业绩,鉴于,GM150/80,型高压辊磨机在重钢太和铁矿的优异表现，重钢西昌矿业有限公司在,300,万吨扩建项目中，再次选用中钢天源的,GM170-150,型金属矿用高压辊磨机。,中钢天源生产的金属矿用高压辊磨机在马钢集团、重钢集团、云南华联锌铟股份有限公司等都有应用。,*,GM170/150,金属矿用高压辊磨机组装现场照片,*,GM170/150,金属矿用高压辊磨机组装现场照片,*,GM170/150,金属矿用高压辊磨机组装现场照片,*,GM170/150,金属矿用高压辊磨机组装现场照片,*,GM170/150,金属矿用高压辊磨机辊面,*,中钢天源高压辊磨机试验,2007,年至今为太和铁矿、大孤山铁矿等数十家铁矿做了辊压、抛废、相对可磨度、功指数等实验（给料粒度,40mm,）,辊压试验介绍,试验指标,一、辊压后粒度分布,3mm,一般占,55,左右,5mm,一般占,65,75,二、湿选磁抛废：品位提高,5,10,百分点,三、相对可磨度：,K,70,=1.17,1.28,四、邦德功指数：降低,10,20,*,中钢天源部分试验器材,*,中钢天源高压辊磨机加工能力,目前我们可加工,GM,系列（辊子直径,10002000,）金属矿用高压辊磨机，,2012,年，中钢天源非公开定向增发股票，成功募集资金,1.5,亿元，用于金属矿高压辊磨机新厂房的建设。先进的加工设备、完善的试验条件，丰富的实际经验，将是中钢天源金属矿用高压辊磨机质量的有效保证。,今后将结合我们的优势资源，更加深入地对辊面耐磨性进行研究，为进一步提高国产辊面使用寿命做贡献。,*,中钢集团安徽天源科技股份有限公司,欢迎莅临指导工作！,Sinosteel Anhui Tianyuan Technology Co.,Ltd,谢 谢！,公司地址：安徽省马鞍山市经济技术开发区红旗南路,51,号,联系电话：,0555,5200289,*,
