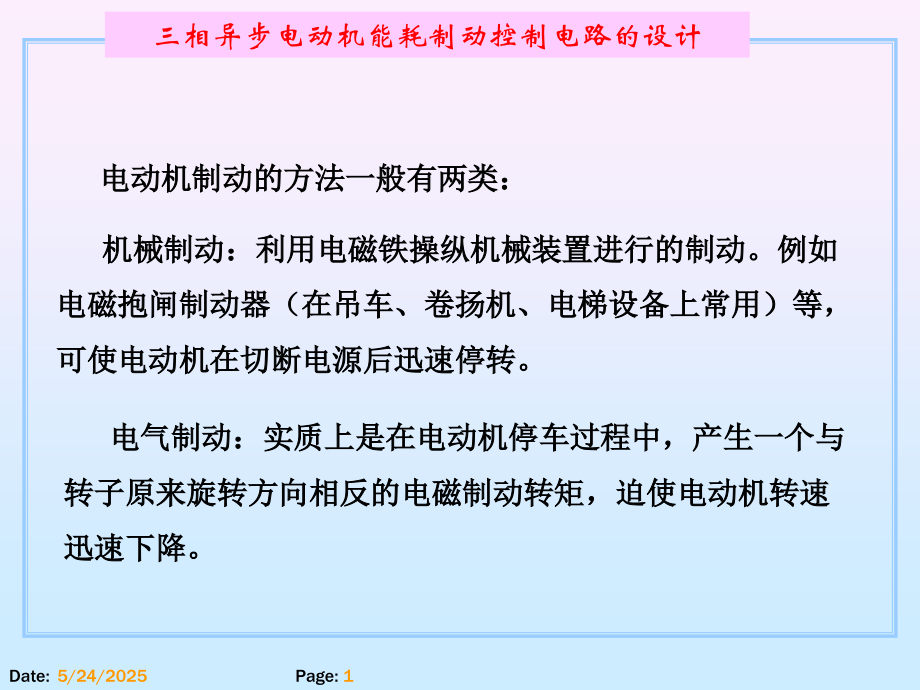

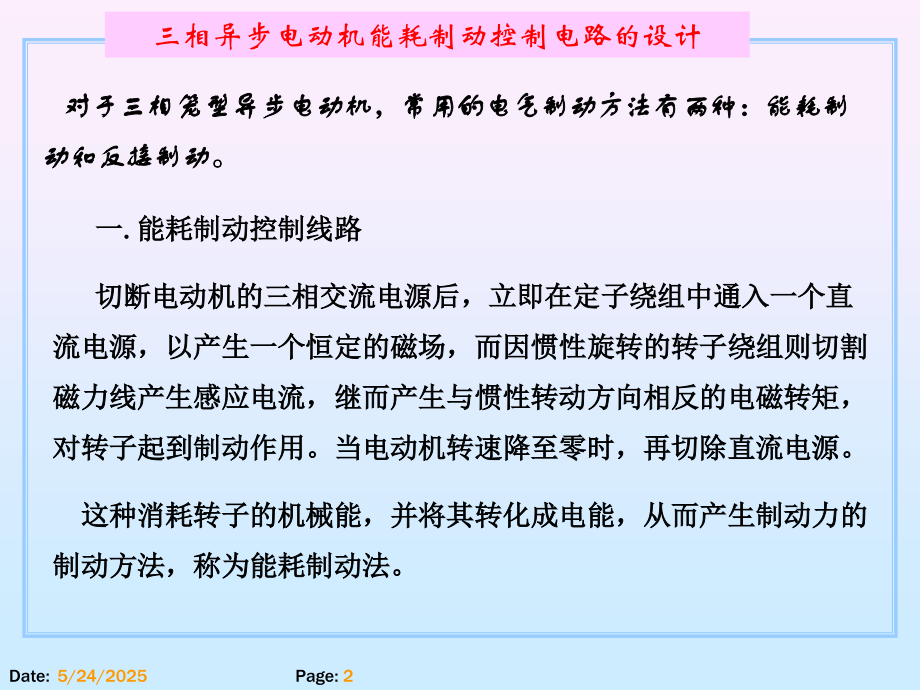

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Date:,*,Page:,*,三相异步电动机能耗制动控制电路的设计,电动机制动的方法一般有两类：,电气制动：实质上是在电动机停车过程中，产生一个与转子原来旋转方向相反的电磁制动转矩，迫使电动机转速迅速下降。,机械制动：利用电磁铁操纵机械装置进行的制动。例如电磁抱闸制动器（在吊车、卷扬机、电梯设备上常用）等，可使电动机在切断电源后迅速停转。,一,.,能耗制动控制线路,切断电动机的三相交流电源后，立即在定子绕组中通入一个直流电源，以产生一个恒定的磁场，而因惯性旋转的转子绕组则切割磁力线产生感应电流，继而产生与惯性转动方向相反的电磁转矩，对转子起到制动作用。当电动机转速降至零时，再切除直流电源。,这种消耗转子的机械能，并将其转化成电能，从而产生制动力的制动方法，称为能耗制动法。,对于三相笼型异步电动机，常用的电气制动方法有两种：能耗制动和反接制动。,a,、,手动控制的简单能耗制动线路，要停车时按下SB1按钮，到制动结束放开按钮,（,KM2,无自锁）。,（复合按钮手动控制）,b,、,自动控制，简化操作,。,（时间继电器自动控制切除直流电源）,c,、,图中直流电源中串接可调电阻RP，调节制动电流大小。,按下,SB1,后，,KM2,、,KT,同时通电，,KT,延时断开后，,KM2,又断开，结束能耗制动。,能耗制动特点,：,a.,制动作用的强弱与直流电流的大小和电动机转速有关，在同样的转速下电流越大制动作用越强。,一般取直流电流为电动机空载电流的34倍，过大会使定子过热。,b.,电动机能耗制动时，制动转矩随电动机的惯性转速下降而减小，故制动平稳且能量消耗小，但是制动力较弱，特别是低速时尤为突出；另外控制系统需附加直流电源装置。,c.,一般在重型机床中常与电磁抱闸配合使用，先能耗制动，待转速降至一定值时，再令抱闸动作，可有效实现准确、快速停车。,b.,能耗制动一般用于制动要求平稳准确、电动机容量大和起制动频繁的场合，如磨床、龙门刨床及组合机床的主轴定位等等。,二,、,电动机的反接制动控制线路,反接制动实质上是改变异步电动机定子绕组中的三相电源相序，产生与转子转动方向相反的转矩，起制动作用。,反接制动过程：当想要停车时，首先将三相电源切换，然后当电动机转速接近零时，再将三相电源切除。,问题：如果将正在正向运行的电动机的电源一反接，其转速就会由正转急剧降到零，若反接电源不及时切除，电机又会从零速反向起动运行。,a)SB2+KM1+(自锁)M+（正转）N 120r/min-KS+,+SB1KM1+KM1+KM2+M+（串R反接制动）N 120r/min-KS+,SB1+SB1KM1+KM1+,SB1+KM2+(自锁)M+（串R反接制动）N 40r/min-KS-KM2 M-,复合按钮：调整过程中，只要不按停止按钮，,KM2,就不会得电。,当速度降低严重时，,KM2,就会得电。,反接制动,特点：,反接制动,特点,时，旋转磁场的相对速度很大，定子电流也很大，因此制动效果显著。,但制动过程中有冲击，对传动部件有害，能量消耗大，故反接制动适用于不太经常起制动的设备，如铣床、镗床、中型车床主轴的制动。,
