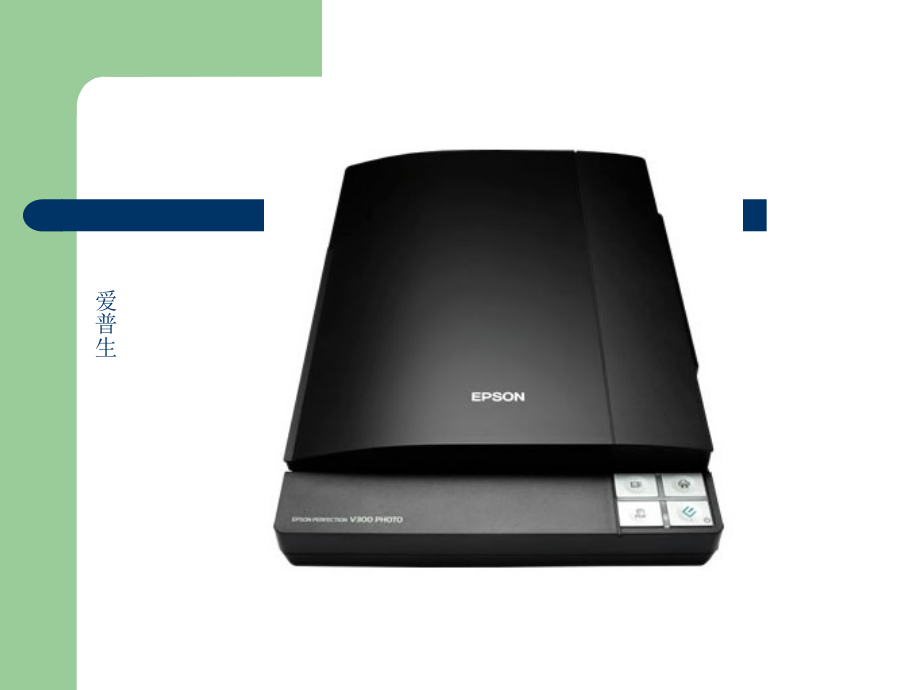

无忧,PPT,整理发布,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,无忧,PPT,整理发布,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,Company,Logo,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,Company Logo,扫描仪,赵勇,爱普生,惠普,惠普,中晶,惠普,中晶,中晶,清华紫光,尼康,扫描笔,名片扫描仪,名片扫描仪,手持式扫描仪,三维扫描仪,扫描仪,一种通过扫描捕捉图像，并将其转化为计算机可以显示、编辑、存储和输出的数字化文件的输入设备。,一种精密的集光学、机械、电子于一身的高科技产品。,扫描仪,输出图片：,JPG,、,BMP,配合文字识别软件（,OCR,），可以汉字输入。,OCR,软件：赛酷,OCR,、清华紫光、尚书六号,OCR,：,Optical Character Recognition,（光学字符识别）,一、扫描仪分类,根据扫描原理进行划分,平台式扫描仪（平板式扫描仪）,诞生于,1984,年，用途最广、种类最多,一、扫描仪分类,根据扫描原理进行划分,手持式扫描仪,诞生于,1987,年，扫描幅面太窄、扫描效果差。目前仅在超市使用,一、扫描仪分类,根据扫描原理进行划分,胶片扫描仪,透射式,一、扫描仪分类,根据扫描原理进行划分,专业滚筒扫描仪,处理幅面大、精度高、速度快。,一般只有专业彩色印刷公司使用。,一、扫描仪分类,根据扫描原理进行划分,馈纸式扫描仪,诞生于,20,世纪,90,年代初,又称为滚筒式扫描仪或是小滚筒式扫描仪,馈纸式扫描仪是扫描仪家族中的“贵族”产品，它效率高，速度快。,早期的馈纸式扫描仪特点在于采用图像传感器固定、扫描原稿移动的扫描方式，有点像传真机。那时候的馈纸式扫描仪有着十分明显的缺点，只可以处理单张的文档、图片，相对于平板式扫描仪而言，这样的缺点是致命的，因此不久，馈纸式扫描仪就退出了历史舞台。,一、扫描仪分类,根据扫描原理进行划分,馈纸式扫描仪,体积比平板式小，部分产品依靠内部电池供电，可以结合笔记本使用，有时称为笔记本式扫描仪。,广泛用于名片扫描，自动进纸方式，可以连续扫描批量稿件，耗电量低。,多数采用,CIS,感光元件，少数采用,CCD,感光元件，扫描效果明显优于,CIS,技术的产品。但由于结构限制，体积一般明显大于,CIS,技术的产品。,二、扫描仪的主要技术指标,分辨率,表示扫描仪对图像细节的表现能力，即对原稿细节的分辨能力。,关键指标，越高越好。,分为光学分辨率和最大分辨率，最大分辨率相当于插值分辨率，并不代表扫描仪的真实分辨率。,差值分辨率指通过相关软件所达到的值。这一指标意义不大。,二、扫描仪的主要技术指标,分辨率,光学分辨率是用两个数字相乘，如,600*1200dpi,，其中前一个数字代表扫描仪的横向分辨率，后面一数字则代表扫描仪的纵向分辨率或是机械分辨率，是扫描仪所用步进电机的分辨率，扫描仪的步进电机的精度与扫描仪的横向分辨率相同，但由于各种机械因素的影响，扫描仪的实际精度（步进电机的精度）将远远达不到横向分辨率的水平，一般来说。扫描仪的纵向分辨率是横向分辨率的两倍，有时甚至是四倍。如：,600*1200dpi,。,注意：有的厂家为了显示自已的扫描仪精度高，将,600*1200dpi,写成,1200*600dpi,，因此在判断扫描仪光学分辨率时，应以最小的一个为准。,二、扫描仪的主要技术指标,色彩位数,表现扫描仪的色彩还原能力,目前有,18,位、,24,位、,30,位、,36,位、,42,位和,48,位等多种。,色彩位数越高，扫描效果越好？不是这样的。,扫描仪的色彩位数和色彩还原效果取决于如下的几个方面：感光器件的质量，数模转换器的位数，色彩校正技术的优劣，扫描仪的色彩输出位数。,二、扫描仪的主要技术指标,接口,目前扫描仪的常见接口包括并口（,EPP,）、,SCSI,、,IEEE 1394,（火线）和,USB,接口，目前的家用扫描仪以,USB,接口居多。,EPP,（,Enhanced Parallel Port,）是一种增强了的双向并行传输接口,SCSI,（,Small Computer System Interface,）接口是一种曾备受推崇的接口，此接口的优点在于不会占用较大的系统资源，最大的连接设备数为,8,个，最大的传输速度是,160M/s,，速度较快。但这种接口均需配置,SCSI,卡，可能会碰到诸如地址、中断设置等问题，安装较复杂，而且这类扫描仪的价格也往往更高。,USB,的全称是,Universal Serial Bus,，最多可连接,127,台外设，由于,USB,支持热插拔，即插即用的优点。所以,USB,接口已经成为扫描仪的标准接口。,二、扫描仪的主要技术指标,接口,IEEE1394,接口是苹果公司开发的串行标准，中文译名为火线接口（,firewire,）。同,USB,一样，,IEEE1394,也支持外设热插拔，可为外设提供电源，省去了外设自带的电源，能连接多个不同设备，支持同步数据传输。,IEEE1394,作为高性能的快速通讯接口，它尤其受到专业扫描仪厂商的青睐。不过，对,IEEE1394,规范，苹果公司采用收费授权的方式，也就是使用,IEEE1394,规范的产品都必须向其支付一笔使用费。,IEEEl394,接口虽然是具有里程碑意义的变革，但是目前由于其较昂贵的价格还很难在家庭用户中普及。所以，采用,IEEE1394,接口的扫描仪的价格比使用,USB,接口扫描仪高许多。,二、扫描仪的主要技术指标,感光元件,扫描仪的核心部分是完成光电转换的部件,扫描元件（也称为感光器件）,目前市场上扫描仪所使用的感光器件有四种：电荷藕合元件,CCD,、接触式感光器件,CIS,、光电倍增管,PMT,和互补金属氧化物导体,CMOS,。,二、扫描仪的主要技术指标,感光元件,CCD,英文全称：,Charge Coupled Device,，在一片硅晶片集成了几千到几万个光电三极管，光电三极管在受到光线照射时可以产生电流，经放大后输出。,CCD,和,CIS,（,Contact Image Sensor,）的生产成本相对较低，扫描速度相对较快，扫描效果能满足大部分工作的需要。,光电倍增管的成产成本最高，少则几十万元，而且扫描速度很慢，一张图往往需要几十分钟的时间，所以光电倍增管只用在最专业的鼓式扫描仪上。,作为生产成本最低的,CMOS,器件，由于其扫描成像质量的限制，容易出现杂点，所以目前只使用在名片扫描仪上。,三、扫描仪的基本结构和工作原理,基本结构,三、扫描仪的基本结构和工作原理,工作原理,W,滤光器,CCD,A/D,转换器,图像处理器,透镜,待扫描材料,光源,反射式,三、扫描仪的基本结构和工作原理,工作原理,W,滤光器,CCD,A/D,转换器,图像处理器,透镜,待扫描材料,光源,透射式,四、扫描仪的操作使用,连接,数据线：,USB,连接,电源线,安装驱动程序,四、扫描仪的操作使用,操作使用,视频（,24,分钟）,
