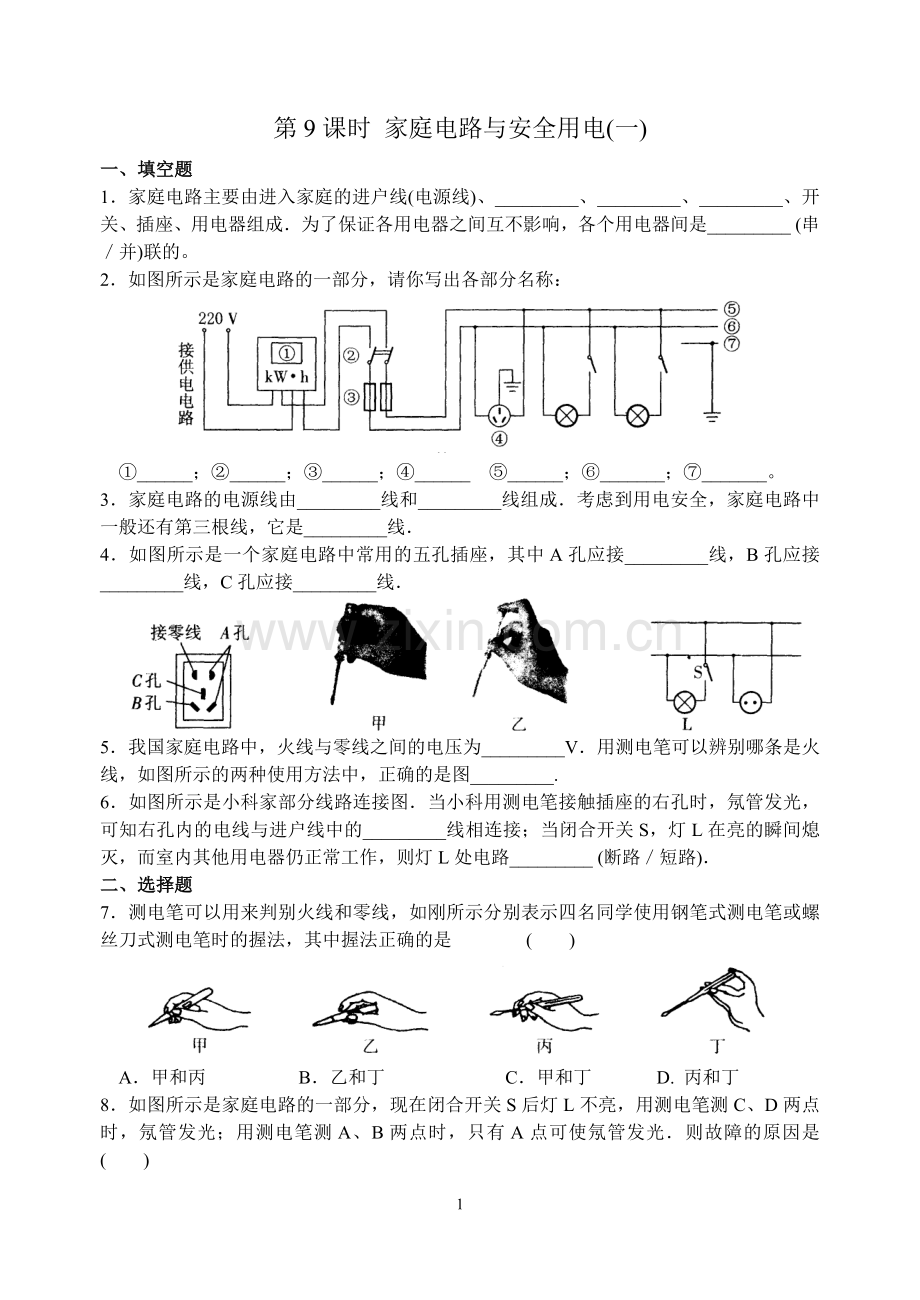

第9课时 家庭电路与安全用电(一)
一、填空题
1．家庭电路主要由进入家庭的进户线(电源线)、_________、_________、_________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是_________ (串／并)联的。
2．如图所示是家庭电路的一部分，请你写出各部分名称：

①______；②______；③______；④______ ⑤______；⑥_______；⑦_______。
3．家庭电路的电源线由_________线和_________线组成．考虑到用电安全，家庭电路中一般还有第三根线，它是_________线．
4．如图所示是一个家庭电路中常用的五孔插座，其中A孔应接_________线，B孔应接_________线，C孔应接_________线．

5．我国家庭电路中，火线与零线之间的电压为_________V．用测电笔可以辨别哪条是火线，如图所示的两种使用方法中，正确的是图_________.
6．如图所示是小科家部分线路连接图．当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的_________线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其他用电器仍正常工作，则灯L处电路_________ (断路／短路)．
二、选择题
7．测电笔可以用来判别火线和零线，如刚所示分别表示四名同学使用钢笔式测电笔或螺丝刀式测电笔时的握法，其中握法正确的是 ( )

A．甲和丙 B．乙和丁 C．甲和丁 D. 丙和丁
8．如图所示是家庭电路的一部分，现在闭合开关S后灯L不亮，用测电笔测C、D两点时，氖管发光；用测电笔测A、B两点时，只有A点可使氖管发光．则故障的原因是 ( )
A．火线、零线相碰 B．A、D两点间断路
C. B、D两点间断路 D．灯头内两接线柱短路

9．电器上的三芯线除黑色线外，还有红线和绿线，红线要接在火线上，绿线要接在零线上，不能弄错．根据三线插座的接线规则，电器上的三线插头也有相应的接线要求．如图所示的三线插头中，与三芯线的红线相接的脚是 ( )
A．A脚 B．B脚 C．C脚 D．B脚或C脚
10.根据表中所提供的数据，可以确定适宜制作保险丝的是

A．铅 B．铜 C．铁 D．钨
11．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。则故障原因可能是 ( )
A．进户线火线上的熔丝烧断 B．进户线零线断了
C．书桌边的插室与零线断开 D. 书桌边的插座与火线断开
12．如图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V  40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色；当只闭合S2时，L0正常发光；当只闭合S3时，L0不亮．下列判断正确的是（　　）
A．L1所在支路短路 B．L2所在支路短路
C．L3所在支路短路 D．L2所在支路开路
13．下列四幅图中，符合安全用电的是

三、解答题
14．如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中

15．在装有“220 V 15 A”电能表的电路中，已接入40 W的电灯40盏，30 W的电灯20盏，若这些灯每天使用5 h，则一个月(按30天计算)共消耗多少千瓦时的电能?若想在电路中再装些40 W的电灯．最多还可以装多少盏?

16．电吹风是现代家庭的常用电器．如同甲所示是电吹风的电路原理图，R是电热丝，是带动风扇转动的电动机，湛江三角牌某型号电吹风的主要技术参数如下表所示．

(1)当只闭合S1时，电吹风正常工作，通过电动机的电流为多大?(小数点后保留两位)
(2)当同时闭合S1、S2时，电吹风正常工作，5 min内电流通过R产生的热量是多少?
(3)小明家的电能表如图乙所示，当小明家只有电吹风正常工作并且吹热风时，半小时电能表的转盘转了多少圈?
(4)小明家的电压很不稳定，当电吹风接入实际电压为198 V的电路，吹热风时电热丝R的实际功率为多少?

17．如图是一种多功能蒸汽电熨斗，其说明书的部分内容如下：
A B
技术参数：
自身质量：1.6 kg 熨烫温度：90±15℃～200±20℃
额定功率：880 W 额定电压：220 V
在额定电压下工作时能达到的最大喷气量：15 g/min
使用注意：
本产品是Ⅰ类电器，请确认您使用的电源接地良好；
请勿在同一线路上使用大功率电器。

请认真阅读后解答下列问题：
（1）为了安全用电，该电熨斗的电源线插头应选图中的 （填“A”、“B”）；
（2）该电熨斗正常工作时的电流是多少安?
（3）该电熨斗正常工作10min消耗多少电能？
参考答案
1．电能表 总开关 熔断器 并
2．①电能表 ②闸刀开关 ③熔断器 ④三线插座 ⑤火线 ⑥零线 ⑦地线
3．火 零 地
4．火 零 地
5．220 乙
6．火 断路
7. B 8．C 9．B 10．A 11. C 12．B 13．C
14．如图所示

15．330 kW·h 27
16．(1)当只闭合S1时，电吹风正常工作，通过电动机的电流，I1=
(2)闭合S1、S2时，5 min内R产生的热量Q=W2=P2t=(880 W80 W)×5×60 s=240 000 J
(3)电吹风正常工作并且吹热风时，半小时消耗的电能W=Pt=0.88 kW×0.5 h=0.44 kW·h，电能表的转盘转的圈数n=0.44 kW·h×600 r／(kW．h)=264 r
(4)电热丝的电阻R=,实际电压为198 V时．电热丝R的实际功率
17．（1）A
（2）根据I=P/U=880W/220V=4A
（3）W=Pt=880W×600s=5.28×105J
