中心投影市名师优质课比赛一等奖市公开课获奖课件.pptx

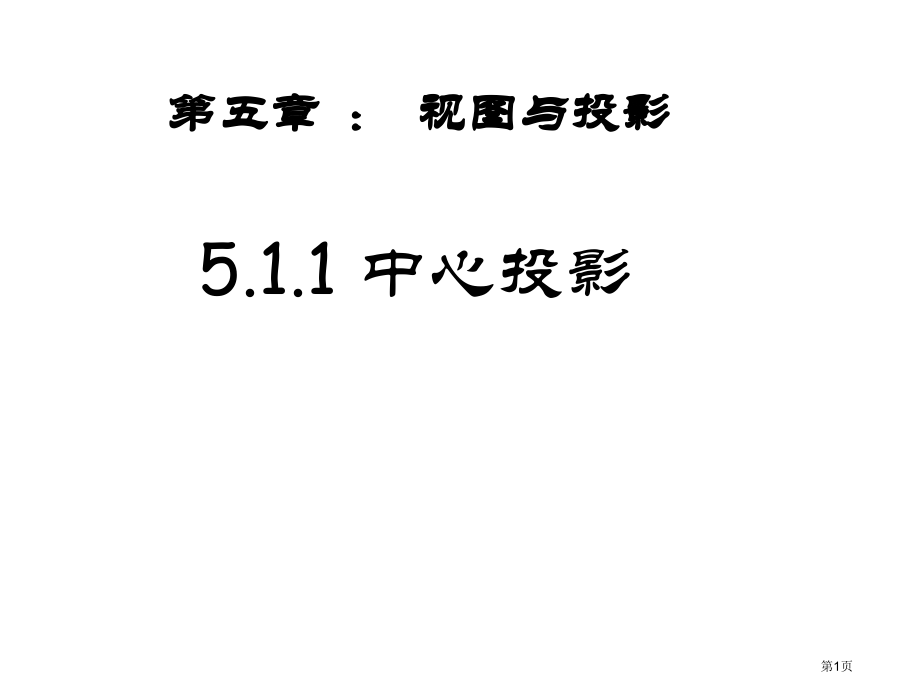

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,5.1.1 中心投影,第五章：视图与投影,第1页,第2页,第3页,第4页,第5页,人,影,烛光,照射,窗纸,物体在光线照射下，会在地面和墙壁上留下它影子，这就是,投影,(projection)现象.,夜来幽梦忽还乡，,小轩窗，正梳妆。,相顾无言，,唯有泪千行,投影面,第6页,做一做,取一些长短不等小棒及三角形、矩形纸片，用手电筒去照射这些小棒和纸片.,固定手电筒，改变小棒或纸片摆放位置和方向，它们影子分别发生了什么改变？,固定小棒和纸片，改变手电筒摆放位置和方向，它们影子发生了什么改变？,小结：,手电筒与物体，改变其中一个位置和 方向，影子都会发生改变.,第7页,探照灯、手电筒、路灯和台灯光线能够看成是从,一点,出发，像这么光线所形成投影称为,中心投影,（,centralprojection,）.,第8页,例,确定图中路灯灯泡所在位置.,解：过一根木杆顶端及其影子顶端作一条直线；,o,再过另一根木杆顶端及其影子顶端作一条直线，两线相交于点O.,点O就是路灯灯泡所在位置.,小结：,过物体上点以及它们影子上对应点直线都过光源.,第9页,一个广场中央有一盏路灯，,（1）高矮相同两个人在这盏路灯下影子一定一样长吗？假如不一定那么什么情况下它们影子一样长？,（2）,高矮不一样两个人在这盏路灯下影子有可能一样长吗？请实际试一试，并与同伴交流,议一议,第10页,一天晚饭后，姐姐小丽带着弟弟小刚出去散步，经过一盏路灯时，小刚突然高兴地对姐姐说：“我踩到你脑袋了”。你能确定小刚此时所站位置吗？,E,D,小试牛刀,A,F,C,B,2.,假如此时小刚影子与姐姐小丽影子一样长，你能在图中画出表示小刚身高线段吗？,第11页,确定图中光源类型、位置,。,第12页,A,B,C,D,E,F,M,N,P,Q,第13页,在以下各图中，两根木棒影子是在同一时刻、一盏灯下形成中心投影吗？,第14页,在以下各图中，两根木棒影子是在同一时刻、一盏灯下形成中心投影吗？,第15页,“,挑战,”自我,某校靠墙边有甲乙两根木杆.,某一时刻,甲木杆在阳,光下影子,如图所表示,你能画出此,时乙木杆,影子吗?,甲,乙,第16页,课堂练习,1、(1)试确定图中路灯位置，,并画出此时小赵在路灯下影子。,第17页,(2)下列图是两棵小树在同一时刻影子.请你在图中画出形成树影光线.它们是太阳光线下形成还是灯光下形成?画出同一时刻旗杆影子,并与同伴交流这么做理由.,平行光线,太阳光线,第18页,与一盏路灯相对,有一玻璃幕墙,幕墙前面地面上有一盆花和一棵树.晚上,幕墙反射路灯灯光形成了那盆花影子,树影是路灯灯光形成。你能确定此时路灯光源位置吗？,P,随堂练习,第19页,如图中间是一盏路灯，周围有一圈栏杆，图是其两幅俯视图（图中只画出了部分情形），其中一幅是白天阳光下俯视图，另一幅是晚上这盏路灯下俯视图，你认为哪个是其白天俯视图？哪个是其晚上俯视图？,第20页,某企业外墙壁贴是反光玻璃，晚上两根木棒影子如图,（短木棒影子是玻璃反光形成），,请确定图中路灯灯泡所在位置.,大显身手,第21页,浪费时间等于浪费生命。,第22页,
