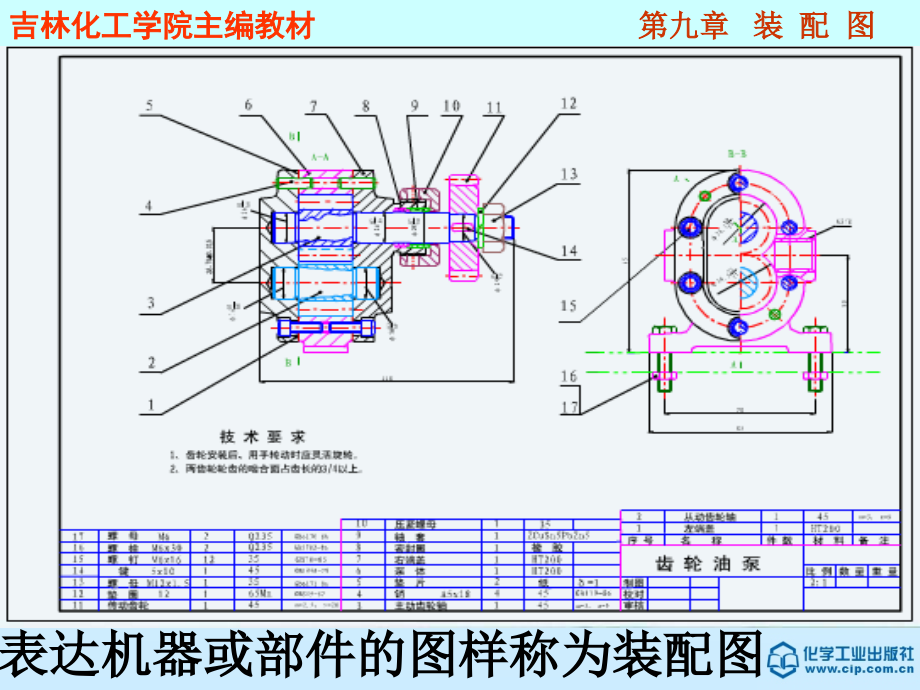

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第九章 装 配 图,9.1,装配图的内容,9.2,装配图的图形画法,9.3,装配图中的尺寸标注和技术要求,9.4,装配图的零（部）件序号及明细栏、标题栏,表达机器或部件的图样称为装配图,吉林化工学院主编教材,第九章 装 配 图,9.1,装配图的内容,1,、一组图形,2,、一组尺寸,3,、技术要求,4,、标题栏、编号和明细栏,吉林化工学院主编教材,9.1,装配图的内容,1,、一组图形,用一般表示法和特殊表示法，正确、完整、清晰和简便地表达机器（或部件）的工作原理、零件之间的装配关系和零件的主要结构形状。,2,、一组尺寸,在装配图中反映机器（或部件）的性能、规格、安装情况、部件或零件间的相对位置、配合要求和机器的总体大小尺寸。,吉林化工学院主编教材,9.1,装配图的内容,3,、技术要求,用文字或符号标注写出机器或（部件）的质量、装配、检验、使用等方面的要求。,4,、标题栏、零件序号和明细栏,吉林化工学院主编教材,9.1,装配图的内容,9.2,装配图的图形画法,一、规定画法,吉林化工学院主编教材,9.2,装配图的图形画法,二、特殊画法,1,、拆卸画法,吉林化工学院主编教材,9.2,装配图的图形画法,吉林化工学院主编教材,9.2,装配图的图形画法,2,、沿结合面剖切画法,吉林化工学院主编教材,9.2,装配图的图形画法,3,、单独表示某个零件,吉林化工学院主编教材,9.2,装配图的图形画法,吉林化工学院主编教材,9.2,装配图的图形画法,4,、夸大画法,吉林化工学院主编教材,9.2,装配图的图形画法,吉林化工学院主编教材,9.2,装配图的图形画法,5,、假想画法,吉林化工学院主编教材,9.2,装配图的图形画法,吉林化工学院主编教材,9.2,装配图的图形画法,6,、展开画法,吉林化工学院主编教材,9.2,装配图的图形画法,7,、简化画法,（,1,）在装配图中，零件的工艺结构，如圆角、倒角、退刀槽等允许不画；,（,2,）在装配图中，螺母和螺栓头部允许采用简化画法；,（,3,）在剖视图中，表示滚动轴承中，允许画出对称图形的一半，另一半画出其轮廓,吉林化工学院主编教材,9.2,装配图的图形画法,9.3,装配图中的尺寸标注和技术要求,一、性能尺寸（规格尺寸）,吉林化工学院主编教材,9.3,装配图中的尺寸标注和技术要求,二、装配尺寸,1,、配合尺寸,吉林化工学院主编教材,9.3,装配图中的尺寸标注和技术要求,吉林化工学院主编教材,9.3,装配图中的尺寸标注和技术要求,2,、相对位置尺寸,吉林化工学院主编教材,9.3,装配图中的尺寸标注和技术要求,三、外型尺寸,吉林化工学院主编教材,9.3,装配图中的尺寸标注和技术要求,四、安装尺寸,吉林化工学院主编教材,9.3,装配图中的尺寸标注和技术要求,吉林化工学院主编教材,9.3,装配图中的尺寸标注和技术要求,五、其他重要尺寸,吉林化工学院主编教材,9.3,装配图中的尺寸标注和技术要求,二、装配图中的技术要求,1,、装配体的功能、性能、安装、使用及维护的要求；,2,、装配体的制造、检验和使用方法及要求；,3,、装配体对润滑和密封等的特殊要求。,吉林化工学院主编教材,9.3,装配图中的尺寸标注和技术要求,9.4,装配图的零（部）件序号及明细栏、标题栏,一、零（部）件序号,1,、序号（或代号）应注在图形轮廓线的外边，并填写在指引线的横线上或圆内，横线或院用细实线画出；指引线应从所指零件的可见轮廓线内（若剖开时，尽量由剖面处引出，并在末端画一小圆点；序号字体要比尺寸数字大一号或两号。,吉林化工学院主编教材,9.4,装配图的零（部）件序号及明细栏、标题栏,吉林化工学院主编教材,9.4,装配图的零（部）件序号及明细栏、标题栏,2,、指引线尽可能分布均匀切不要彼此相交。指引线通过有剖面的区域时，要尽量不要与剖面线平行，必要时可画成折线，但只允许折一次。,吉林化工学院主编教材,9.4,装配图的零（部）件序号及明细栏、标题栏,同一连接件组成装配关系清楚的零件组，允许采用公共指引线,。,吉林化工学院主编教材,9.4,装配图的零（部）件序号及明细栏、标题栏,3,、每一种零件在各视图上只编写一个序号，对同一标准部件，在装配图上只编一个序号。,4,、要沿水平或铅垂方向按顺时针或逆时针次序排列整齐。,吉林化工学院主编教材,9.4,装配图的零（部）件序号及明细栏、标题栏,吉林化工学院主编教材,9.4,装配图的零（部）件序号及明细栏、标题栏,5,、编注序号时，要注意到,吉林化工学院主编教材,9.4,装配图的零（部）件序号及明细栏、标题栏,吉林化工学院主编教材,9.4,装配图的零（部）件序号及明细栏、标题栏,二、明细栏与标题栏,吉林化工学院主编教材,9.4,装配图的零（部）件序号及明细栏、标题栏,END,
