线槽与桥架PPT幻灯片课件.ppt

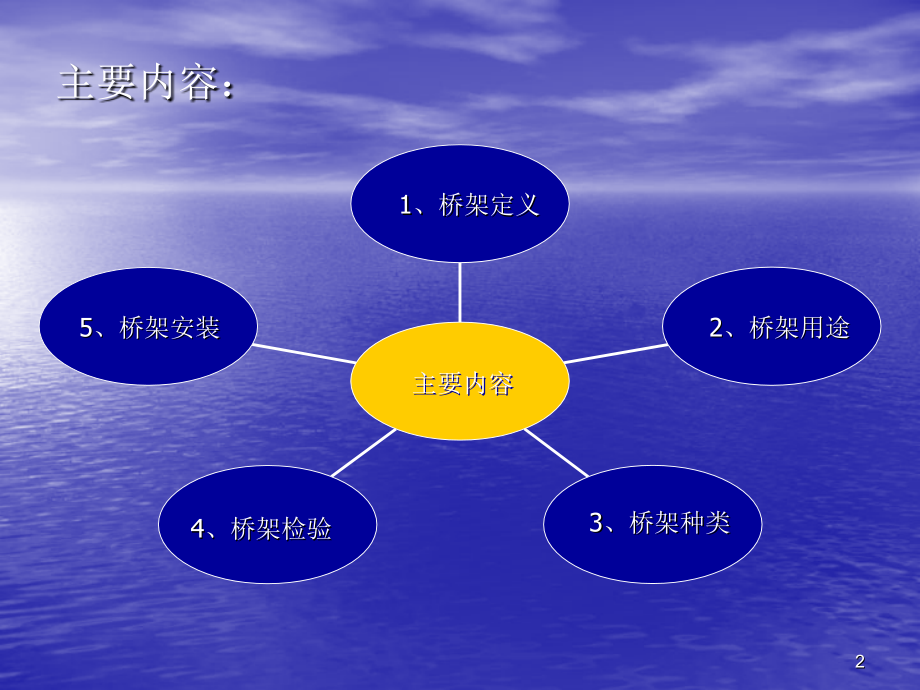

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,桥架的常见类型与安装,工程部：程德仓,1,主要内容：,5,、桥架安装,4,、桥架检验,3,、桥架种类,2,、桥架用途,1,、桥架定义,主要内容,2,桥架定义,：,是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。,用途：电缆桥架适用于电压,10,千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。,优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等,3,桥架分类：,桥架分类,按材料分,按形式分,按表面处理分,钢质电缆桥架,铝合金电缆桥架,防火阻燃桥架,玻璃钢电缆桥架,槽式,组合式,梯级式,托盘式,热喷锌,热镀锌,喷漆,喷塑,冷镀锌,4,种类：,1,按材料分：,1,）钢质电缆桥架,5,2,）铝合金电缆桥架,图一 图二,6,3,）玻璃钢电缆桥架,图一 图二,7,4,）防火阻燃桥架,图一 图二,8,9,2,按形式分：,1,）槽式,图一 图二,10,2,）托盘式,图一 图二,11,3,）梯级式,图一 图二,12,4,）组合式,图一 图二,13,槽式、托盘电缆桥架的区别,槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。,托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。,个人认为,：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆,14,3,按表面处理分,1,）冷镀锌及锌镍合金,15,2,）喷塑,16,3,）喷漆,17,4,）热镀锌,18,5,）热喷锌,19,不同表面处理的桥架区别见（表一）,1,、冷镀锌电缆桥架是是利用电解设备将电缆桥架经过除油酸洗、后放入成分为盐的溶液中，并连接电解设备的负极，在电缆桥架的对面放置锌版，连接在电解设备的正极接通电源，利用电流从正极向负极的定向移动就会在,电缆桥架,上沉积一层锌，冷镀电缆桥架是先加工后,镀锌,2,、热镀锌电缆桥架：成品酸洗,-,水洗,-,加助镀液,-,烘干,-,挂镀,-,冷却,-,药化,-,清洗,-,打磨,-,热镀锌完工。是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。是将除锈后的钢件浸入,500,左右融化的锌液中，使钢构件,表面,附着锌层，从而起到防腐的目的,3,、热喷锌涂层表面由分布均匀的锌粒组成，其粗糙程度对喷漆具有很好的附着力，使漆 面不易脱落。同时又不会造成漆面不光滑而影响美观。,热喷锌不会对工件造成变型。因为热喷锌只在工作表面产生瞬间高温，不会至任何工件发生形变。,4,、,喷塑电缆桥架是将塑料粉末喷涂在电缆桥架上的一种表面处理方法。不需稀料，施工对环境无污染，对人体无毒害；涂层外观质量优异，附着力及机械强度强；喷涂施工固化时间短；涂层耐腐耐磨能力高出很多；不需底漆；施工简便，对工人技术要求低；成本低于喷漆工艺；有些施工场合已经明确提出必须使用静电喷塑工艺处理；静电喷粉喷涂过程中不会出现喷漆工艺中常见的流淌现象,20,桥架的使用条件（表三,):,防护层方式,表面质量,热 镀 锌,表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷；每件电缆桥架上直径小于,2mm,的漏镀点每米不超过,2,个；且在任一,100,2,面积内不得有,2,个及,2,个以上漏镀点；不得有影响安装的锌瘤。,电镀锌或锌合金,表面应均匀、光亮，不得有起皮、气泡、花斑、局部未镀、划伤等缺陷。,热固型粉末静电喷涂或喷漆、镀锌,+,喷涂或喷塑,表面应均匀、平整、光滑，无起皱、气泡等缺点。,电缆桥架镀、涂层表面质量应符合表二规定：,正常使用条件,特殊使用条件,1,、温度,20,55,；,1,、敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。,2,、相对湿度,95%,；,3,、海拔高度不超过,2000m,。,2,、敷设在消防线路中,3,、敷设在海拔,2000,米以上,21,板材厚度,钢制桥架允许最小板厚见（表四）,钢制桥架宽,B(mm),允许最小板厚（,mm,）,B,100,1.0,100B,150,1.2,150B,400,1.5,400B800,2.0,800,B,1000,2.5,1000,B,1200,3.0,注：,1,、连接片的厚度至少按桥架同等板厚选用也可选厚一个等级,2,、盖板的板厚可以按桥架的厚度选低一个等级,22,桥架进场检验,1.,依据标准对桥架检验,2.,检验程序及检测方法,1,）外观：桥架镀、涂表面应符合,表二,规定、检测方法、目测法,2,）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷,3,）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角 目测法,3.,光泽度：防护处理的表面光泽应不低于,60%,。,检测方法：按,GB1743,，油膜光泽度测定法，用光泽度仪测量数字直接显示。,4.,制造精度,23,1,）桥架的长度极限偏差，当长度小于等于,2,米时，极限偏差为,2mm,，当长度大于,2mm,时，极限偏差,4mm,2,）桥架的宽度极限偏差，当宽度大于,400mm,时，极限偏差为,4mm,，当宽度小于等于,400mm,时，极限偏差为,3mm,说明：盖板取正偏差，槽底宽取负偏差,3,）桥架表面平面度允差,热镀锌防护处理平面度允差每米不大于,8mm,电镀锌和喷漆，防护处理平面度允差每米不大于,4mm,4,）托臂自由状态时垂直高度允差为上翘,1/100,24,电缆桥架安装,（一）施工准备,1,、材料,电缆桥架应具有出厂合格证。,电缆桥架内外应光滑、平整，无棱刺、无扭曲变形，其型号、规格应符合设计要求。,所采用的紧固件、连接件均应镀锌处理，所采用的支架、吊架均应做防腐处理。,电缆桥架及支架等的外表面不应有磨损、划痕。,25,2,、,机具设备,手动工具：组合电工工具箱、台虎钳。,电动工具：切割机、电焊机、电动无齿锯、手电钻、冲击钻。,测试器具：铅笔、卷尺、线坠、墨斗等。,其他工具：喷灯、锡锅、高凳、梯子。,26,3,、作业条件,配合土建的结构施工，预留孔洞或开孔、吊杆、吊架全部完成。,高层建筑竖井内土建作业全部完成。,4,、技术准备,施工图纸和技术资料齐全。,施工前应组织参施人员熟悉图纸及方案，并进行安全、技术交底。,27,（二）操作工艺,1,、工艺流程,弹线定位,预留孔洞,预埋铁件,金属膨胀螺栓安装,支架与吊架安装,桥架安装,接地线安装,检查验收,28,弹线定位：根据设计图纸确定桥架的安装位置和标高，以土建结构轴线为基准放出桥架安装位置,预留孔洞、开孔：根据设计图纸标注的轴线尺寸确定预留孔（开孔）的位置及大小。,预埋铁件：预埋铁件的加工尺寸及锚固圆钢的直径应符合设计要求；,金属膨胀螺栓安装：金属膨胀螺栓安装适用于,C10,以上混凝土构件及实心砖墙上，不适用于空心砖墙。,支架与吊架安装,钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得 出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。,支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。,29,桥架安装,直线段电缆桥架安装时，桥架应用专用的连接板进行连接，在电缆桥架外侧用螺母进行固定，联接处缝隙应平齐，并加平垫、弹簧垫。,电缆桥架在十字交叉、丁字交叉处，应采用水平四通、水平三通、垂直四通、垂直三通进行连接，并在连接处两端增加吊架或支架进行加固处理,;,电缆桥架在转弯处，应采用相应弯通进行连接，并增加吊架或支架进行加固处理。,建筑物的表面有坡度时，桥架应随其变化坡度敷设。在倾斜调节时可采用倾斜底座进行调节，或采用调角片进行调节。,电缆桥架与盒、箱、柜、设备进行接口时，应采用抱脚方式进行连接，连接处应平齐，缝隙均匀严密。严禁将桥架直接插入设备内。,电缆桥架过变形缝时，应做补偿处理。,电缆桥架整体与吊（支）架的垂直度与横向的水平度，应调整到符合规范要求，电缆桥架上、下各层都对齐后，然后将吊（支）架固定牢固,电缆桥架穿过防火分区时，应用防火堵料密实封堵。,30,接地线安装,吊架、支架的下部，用扁钢或圆钢将吊架、支架焊接成一体，并与接地干线相连接。,镀锌电缆桥架的相互连接处，用专用的金属连接板连接；非镀锌电缆桥架的相互连接处，连接部位打磨后用截面不小于,4mm,2,的铜编织带可靠连接。,电缆桥架全长与接地干线连接不少于,2,处，具体位置视设计图纸及实际情况确定。,检查验收,电缆桥架规格安装位置符合规定。,电缆桥架接地良好，接地电阻符合设计要求。,吊架固定牢固可靠。,31,电缆桥架安装质量控制,1,、,主控项目,金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地,(PE),或接零,(PEN),可靠，且必须符合下列规定：,金属电缆桥架及其支架全长应不少于,2,处与接地,(PE),或接零,(PEN),干线相连接；,非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于,4mm,2,；,镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于,2,个有防松螺帽或防松垫圈的连接固定螺栓。,接地喷涂桥架应有良好的接地，桥架用连接板连接时，任一未喷涂点与接地端子间的连接电阻不大于,0.1,欧姆。,32,2,、,一般项目,直线段钢制电缆桥架长度超过,30m,、铝合金或玻璃钢制电缆桥架长度超过,15m,设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；,电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见表五；,序号,电缆种类,最小允许弯曲半径,1,无铅包钢铠护套的橡皮绝缘电力电缆,10D,2,有钢铠护套的橡皮绝缘电力电缆,20D,3,聚氯乙烯绝缘电力电缆,10D,4,交联聚氯乙烯绝缘电力电缆,15D,5,多芯控制电缆,10D,注：,D,为电缆外径。,33,当设计无要求时，电缆桥架水平安装的支架间距为,1.5,3m,；垂直安装的支架间距不大于,2m,；,桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；,电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合表六的规定；,管 道 类 别,平 行 净 距,交 叉 净 距,一般工艺管道,0.4,0.3,易燃易爆气体管道,0.5,0.5,有保温层,0.5,0.3,无保温层,1.0,0.5,敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火 隔堵措施；,支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，,选用螺栓适配，连接紧固，防松零件齐全。,34,桥架的安装位置应符合施工图要求，左右偏差不应超过,5mm,。,桥架水平度每米偏差不应超过,2mm,。,垂直桥架应与地面保持垂直，垂直度偏差不应超过,3mm,。,35,成品保护,电缆桥架安装时，应保持墙面和顶板的清洁。,电缆桥架及支架安装完毕后，可能损伤的部位应加以保护，以防其表面被污染或划伤。,使用高凳时，注意不要碰坏建筑物的墙面及门窗等。,室内吊顶内施工时做好安全防护措施,应注意的质量问题,固定桥架的支架或吊架的焊接处要及时刷漆，以防漏刷。,固定金属膨胀螺栓时，在钻头上做出深度的标记，严格控制打孔的直径和深度，以防膨胀螺栓进或出墙过多，桥架固定不牢。,36,质量记录,材料出厂合格证。,材料、构配件进场检验记录。,设计变更、工程洽商记录。,预检记录。,电缆桥架安装和桥架内电缆敷设检验批质量验收记录,37,谢谢各位！,祝工作顺利！,38,
