显示器种类及发展史PPT.ppt

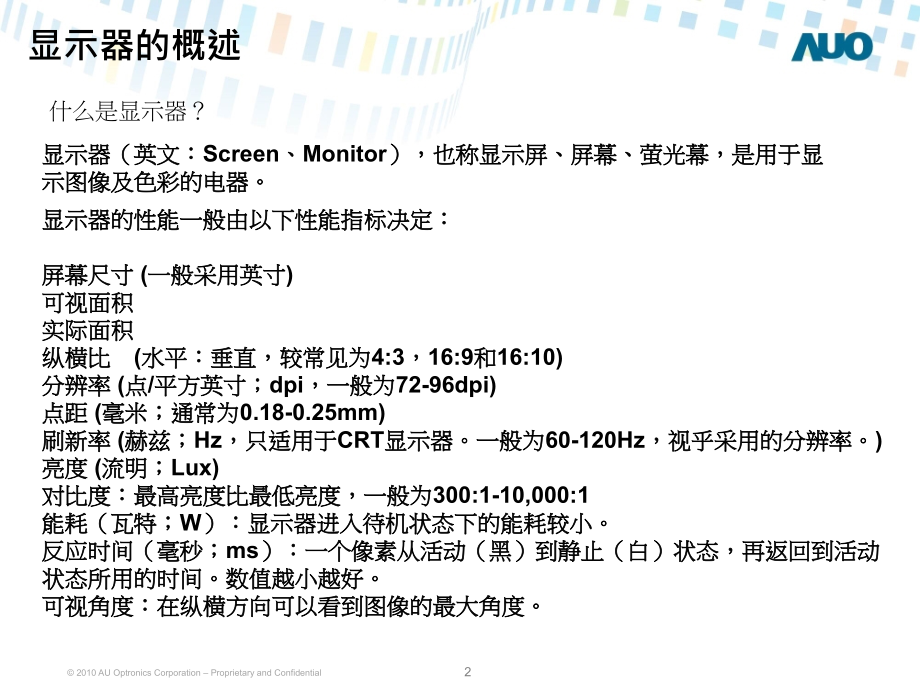

2010 AU Optronics Corporation Proprietary and Confidential,按一下以編輯母片,第二層,第三層,第四層,第五層,按一下以編輯母片標題樣式,*,2010 AU Optronics Corporation Proprietary and Confidential,按一下以編輯母片標題樣式,按一下以編輯母片,按一下以編輯母片標題樣式,按一下以編輯母片,显示器种类及发展史,显示器的概述,什么是显示器？,显示器（英文：,Screen,、,Monitor,），也称显示屏、屏幕、萤光幕，是用于显示图像及色彩的电器。,显示器的性能一般由以下性能指标决定：,屏幕尺寸,(,一般采用英寸,),可视面积,实际面积,纵横比,(,水平：垂直，较常见为,4:3,，,16:9,和,16:10),分辨率,(,点,/,平方英寸；,dpi,，一般为,72-96dpi),点距,(,毫米；通常为,0.18-0.25mm),刷新率,(,赫兹；,Hz,，只适用于,CRT,显示器。一般为,60-120Hz,，视乎采用的分辨率。,),亮度,(,流明；,Lux),对比度：最高亮度比最低亮度，一般为,300:1-10,000:1,能耗（瓦特；,W,）：显示器进入待机状态下的能耗较小。,反应时间（毫秒；,ms,）：一个像素从活动（黑）到静止（白）状态，再返回到活动状态所用的时间。数值越小越好。,可视角度：在纵横方向可以看到图像的最大角度。,显示器的分类,1,按工作原理分类,一为,CRT,（,Cathode Ray Tube,，阴极射线管）显示器，也就是平常所说的显示器；二是,LCD,（,Liquid Crystal Display,，液晶显示器）。如图,6-1,所示。,2,按用途分类,3,按屏幕尺寸分类,4,按显示色彩分类,CRT,显示器介绍,1,显像管的尺寸,了解显示器尺寸的同时也应当注意可视面积的大小。如图,6-2,所示。,2,点距（,Dot Pitch,）,所谓点距，是指一种给定颜色的一个发光点与离它最近的相邻同色发光点之间的距离，这种距离不能用软件来更改，这一点与分辨率是不同的。在任何相同分辨率下，点距越小，图像就越清晰,点距的单位是毫米（,mm,），其示意图如图,6-4,所示。,3,分辨率（,Resolution,）,显示器所显示的图形和文字是由许多“点”组成的，这些点就称为像素,显示分辨率就是屏幕上显示的像素个数，一般是以,(,水平像素数,垂直像素数,),表示。分辨率越高，像素的数目越多，感应到的图像越精密。而在,屏幕尺寸,一样的情况下，分辨率越高，显示效果就越精细和细腻,4,刷新频率（,Scanning frequency,）,一秒钟刷新屏幕的次数。有,60Hz,、,75Hz,、,100Hz,。频率高，图像稳定,刷新率是指电子束对屏幕上的图像重复扫描的次数。刷新率越高，所显示的图象,(,画面,),稳定性就越好。刷新率高低将直接决定其价格，但是由于刷新率与分辨率两者相互制约，因此只有在高分辨率下达到高刷新率这样的显示器才能称其为性能优秀。刷新率就是屏幕每秒画面被刷新的次数。一般提到的刷新率通常指垂直刷新率。垂直刷新率表示屏幕的图象每秒钟重绘多少次，也就是每秒钟屏幕刷新的次数，以,Hz(,赫兹,),为单位。刷新率越高越好，图象就越稳定，图像显示就越自然清晰，对眼睛的影响也越小。,刷新频率,越低，图像闪烁和抖动的就越厉害，眼睛疲劳得就越快。一般来说，如能达到,80Hz,以上的刷新频率就可完全消除图像闪烁和抖动感，眼睛也不会太容易疲劳。,（,1,）垂直刷新率（,Vertical scanning frequency,）,（,2,）水平刷新率（,Horizontal scanning frequency,）,5,带宽（,Bandwidth,）,带宽是显示器,视频放大器,通频带宽度的简称，指电子枪每秒钟在屏幕上扫过的最大总像素数，以,MHz(,兆赫兹,),为单位。,带宽越高，显示器的价格也越贵,6,显示器的辐射和环保标准,CRT,显示,器优缺点介,绍,优点,高对比度,高响应速度,大尺寸,使用寿命长,色域宽、颜色响应准确，非常适合出版、绘图等应用。,缺点,体积大、重量大,某些,CRT,存在几何畸变现象,功耗较大,运作时会释出少量,X,射线，有辐射。,长时间使用令人眼部不适，容易造成近视,含有铅，丢弃后会严重污染环境,易受外来磁场干扰而出现色斑,假如长时间显示同一画面，该画面会永久以残影形式留在画面。,LCD,显示器介绍,液晶显示器（,Liquid Crystal Display,，,LCD,）就是利用液晶的电光效应的特点制成的显示器件。目前，液晶显示器可分为扭曲向列型（,Twisted Nematic,，,TN,）、超强扭曲向列型（,Super Twisted Nematic,，,STN,）和彩色薄膜型（,Thin Film Transistors,，,TFT,）三种。,液晶显示器的显像原理,将液晶置于两片导电玻璃之间，靠两个电极间电场的驱动，引起液晶分子扭曲向列的电场效应，以控制光源透射或遮蔽，在电源开关之间产生明暗而将影像显示出来，若加上彩色滤光片，则可显示彩色影像。,液晶显示器,6.3.1 LCD,的分类,1,按液晶的类型分类,（,1,）,DSTN,（,2,）,TFT,2,按液晶面板的制造技术分类,（,1,）,VA,（,Vertical Alignment,，垂直配向）型,（,2,）,IPS(In Plane Switching,，平面切换,),型,（,3,）,TN,（,Twisted Nematic,，扭曲向列）型,（,4,）其他类型的液晶面板,3,按液晶面板的生产厂家分类,4,按液晶基板的质量级别分类,6.3.2 LCD,的主要参数,1,尺寸,对于显示其他内容，,16:10,要比,16:9,显示的内容多，所以价格上,16:10,比,16:9,稍贵。,2,最佳分辨率（真实分辨率，最大分辨率）,常见液晶显示器的分辨率见表,6-1,。,能够完全显示,19201080,（,1080p,）像素的显示器或电视机称为,Full HD,（,High Definition,，高分辨率），也就是全高清，会在显示产品上会粘贴一个标志，如图,6-9,所示。,3,点距,4,亮度,5,对比度,图：高对比度和低对比度产品演示效果对比,6,灯管数量,7,最大显示色彩数,8,响应时间,9,刷新频率,10,可视角度,11,坏点,液晶屏常见的“点缺陷”可分为坏点、亮点和暗点三种。,12,输入接口,部分大屏幕高端,LCD,还带有,HDMI,接口、,DisplayPort,接口、,S-Video,接口，如图,6-10,所示。,LCD,显示,器的优缺点介绍,优点：,LCD与CRT相比拟有工作电压低、功耗小，用电比传统CRT显示器的耗电量少70%，散热小、没有丝毫辐射、对人体健康无损害、完全平面、能精确还原图像、无失真、可视面积大、款式新颖多样、能大量节省空间、抗干扰能力强、显示字符锐利、画面稳定不闪烁、屏幕调节方便。,缺点：,显示色域不够宽，颜色重现不够逼真,早期产品可视角度不够广,响应速度偏低，玩游戏或播放影片时或出现残影,假如长时间显示同一画面，该画面会永久以残影形式留在画面。,长时间使用可能会产生了亮点、暗点、坏点,长时间使用寿命不及CRT,显示器的选购,6.4.1,显示器的选购原则,6.4.2,显示器产品介绍,1.Great Wall M247,Great Wall M247,液晶显示器的外观，如图,6-11,所示。,2.Hanns.G HG281D,瀚视奇,HG281D,液晶显示器的外观，如图,6-12,所示。,6.5,实训,设置显示器的属性,未来显示技术,3D显示器,由阿凡达掀起来的一股3D潮袭击了全球，,液晶显示器的选择,在选择,lcd,时，需要注意以下几个基本指标,1.,高亮度,亮度值愈高，画面自然更为亮丽。亮度的单位是砍,德拉,每平方米（,cd/m2,）。一般的,lcd,亮度值为,150 cd/m2,，而某些则能达到,250cd/m2,。,2.,高对比度,对比度越高，色彩越鲜艳饱和，还会显现出立体感。对比度低，颜色显得贫瘠，影像也变得平板。对比度值的差别很大，有,100:1,和,300:1,，甚至更高。,3.,宽广的可视范围,可视范围是在屏幕前用户观看画面可以看得清楚的范围。可视范围愈大，自然可以轻松浏览；而愈小，只要用户稍一变动观看位置，画面可能就会看不全面，甚至看不清楚。,可视范围是指从画面中间，至上、下、左、右四个方向画面清楚的角度范围。数值愈大，范围自然愈广，但四个方向的范围不一定对称。某些,lcd,机种的单一角度，甚至只有,40 50,。,4.,快速讯号反应时间（即：响应时间）,讯号反应时间是指系统接收键盘或滑鼠的指示后，经,cpu,计算处理，反应至显示器的时间。讯号反应时间对动画和滑鼠移动非常重要，此现象一般而言，只发生在,lcd,液晶显示器上，,crt,传统显示器则无此问题。,讯号反应时间愈快，作业处理自然愈方便。观察的方法之一是将滑鼠快速移动（亦即滑鼠不断指示给系统，系统则不断将讯号反应给显示器）。在一般的,lcd,显示器上，游标在快速移动，过程中会消失，直到滑鼠定位，不再移动后一小段时间；而在一般速度动作时，移动过程亦会清楚的看到滑鼠移动痕迹。,打印机,打印机（,Printer),是计算机的,输出设备,之一，用于将计算机处理结果打印在相关介质上。,打印机的种类很多，按,打印元件,对纸是否有击打动作，分击打式打印机与,非击打式打印机,。,非击打式打印机 主要有喷墨式,喷墨式打印机,。应用最广泛的打印机。,喷墨式打印机是通过向打印机的相应位置喷射墨水点来实现图像和文字的输出。其特点是噪声低、速度快。,激光打印机,。激光打印机是利用电子成像技术进行打印。当调制激光束在硒鼓下沿轴向进行扫描时，按点阵组字的原理，使鼓面感光，构成负电荷阴影。当鼓面经过带正电荷的墨粉时，感光部分就吸附上墨粉，然后将墨粉转印到纸上，纸上的墨粉经加热熔化形成永久性的字符和图形。,喷墨式打印机和激光打印机的输出质量都比较高。,它的特点是速度快、无噪声、分辨率高。,针式打印机针式打印机通过打印机和纸张的,物理接触,来打印字符图形,.,击打式打印机：,针式打印机,由于针式打印机具有中等分辨率和打印速度、耗材便宜，同时还具有高速跳行、多份拷贝打印、宽幅面打印、维修方便等特点，是办公和,事务处理,中打印报表、发票等的优选机种。,衡量打印机好坏的指标有三项：,打印分辨率,，,打印速度,和,噪声,。,扫描仪,扫描仪（,Scanner,）是一种高精度的光电一体化的高科技产品，它是将各种形式的图像信息输入,计算机,的重要工具。是继键盘和鼠标之后的第三代计算机输入设备。它是功能极强的一种输入设备。人们通常将扫描仪用于计算机图像的输入，而图像这种信息形式是一种信息量最大的形式。从最直接的图片、照片、胶片到各类图纸图形以及各类文稿资为都可以用扫描仪输入到计算机中进而实现对这些图像形式的信息的处理、管理、使用、存贮、输出等。,扫描仪的工作原理如下：自然界的每一种物体都会吸收特定的光波，而没被吸收的光波就会反射出去。扫描仪就是利用上述原理来完成对稿件的读取的。扫描仪工作时发出的强光照射在稿件上，没有被吸收的光线将被反射到光学,感应器,上。光感应器接收到这些信号后，将这些信号传送到模数（,A/D,）转换器，模数转换器再将其转换成计算机能读取的信号，然后通过,驱动程序,转换成,显示器,上能看到的正确图像。,数码相机,数码相机是一种能够进行拍摄，并通过内部处理把拍摄到的景物转换成以数字格式存放图像的特殊照相机。数码相机可以直接连接到计算机、电视机或者打印机上。在一定条件下，数码相机还可以直接连接到移动式电话机或者手持,PC,机上。数码相机的种类很多，大致可分为,3,种：普通数码相机、高档数码相机和专业数码相机。比之传统相机，数码相机的特点是：基于胶片的传统相机的分辨率是无穷的，数码相机的分辨率是有限的，传统相机的使用成本较高，需要购买胶卷、冲洗，而数码相机不需要这些，它采用完全不同的成像技术，数码相机能够生成计算机直接处理的图像。,卡片相,数码相机,机在业界内没有明确的概念，仅指那些小巧的外形、相对较轻的机身以及超薄时尚的设计是衡量此类数码相机的主要标准。其中索尼,T,系列、奥林巴斯,AZ1,和卡西欧,Z,系列等都应划分于这一领域。,主要特点：卡片数码相机可以不算累赘地被随身携带；而在正式场合把它们放进西服口袋里也不会坠得外衣变形；女士们的小手包再也不难找到空间挤下它们；在其他场合把相机塞到牛仔裤口袋或者干脆挂在脖子上也是可以接受的。虽然它们功能并不强大，但是最基本的,曝光补偿,功能还是超薄数码相机的标准配置，再加上区域或者,点测光,模式，这些小东西在有时候还是能够完成一些摄影创作。至少你对画面的曝光可以有基本控制，再配合色彩、清晰度、,对比度,等选项，很多漂亮的照片也可以来自这些被“高手”们看不上的小东西。,卡片相机和其他相机区别：优点：时尚的外观、大屏幕,液晶屏,、小巧纤薄的机身，操作便捷。缺点：手动功能相对薄弱、超大的液晶显示屏耗电量较大、镜头性能较差。,单反数码相机,就,数码相机,是指单镜头反光数码相机，即,digital,数码、,single,单独、,lens,镜头、,reflex,反光的英文缩写,dslr,。市场中的代表机型常见于尼康、佳能、宾得、富士等。此类相机一般体积较大，比较重。,使用电子取景器,evf,的机型，也归入单反类，但一般加注“类似”，或注明是,evf,取景，如奥林巴斯,c-2100uz,、富士,finepix 6900,等。在单反数码相机的工作系统中，光线透过镜头到达反光镜后，折射到上面的对焦屏并结成影像，透过接目镜和五棱镜，我们可以在观景窗中看到外面的景物。与此相对的，一般数码相机只能通过,lcd,屏或者电子取景器（,evf,）看到所拍摄的影像。显然直接看到的影像比通过处理看到的影像更利于拍摄。,单反数码相机的一个很大的特点就是可以交换不同规格的镜头，这是单反相机天生的优点，是普通数码相机不能比拟的。,单反就是指单镜头反光，即,SLR(Single Lens Reflex),，这是当今最流行的取景系统，大多数,35mm,照相机都采用这种取景器。在这种系统中，反光镜和棱镜的独到设计使得摄影者可以从取景器中直接观察到通过镜头的影像。,长焦数码相机指的是具有较大,光学变焦,倍数的机型，而光学变焦倍数越大，能拍摄的景物就越远。代表机型为：美能达,Z,系列、松下,FX,系列、富士,S,系列、柯达,DX,系列等。一些镜头越长的数码相机，内部的镜片和感光器移动空间更大，所以变焦倍数也更大。,主要特点：长焦数码相机主要特点其实和望远镜的原理差不多，通过镜头内部镜片的移动而改变焦距。当人们拍摄远处的景物或者是被拍摄者不希望被打扰时，长焦的好处就发挥出来了。另外焦距越长则景深越浅，和光圈越大景深越浅的效果是一样的，浅景深的好处在于突出主体而虚化背景，相信很多,FANS,在拍照时都追求一种浅景深的效果，这样使照片拍出来更加专业。一些镜头越长的数码相机，内部的镜片和感光器移动空间更大，所以变焦倍数也更大。如今数码相机的光学变焦倍数大多在,3,倍,12,倍之间，即可把,10,米以外的物体拉近至,5-3,米近；也有一些数码相机拥有,10,倍的光学变焦效果。家用摄录机的光学变焦倍数在,10,倍,-22,倍，能比较清楚的拍到,70,米外的东西。使用,增倍镜,能够增大摄录机的光学变焦倍数。如果光学变焦倍数不够，人们可以在镜头前加一增倍镜，其计算方法是这样的，一个,2,倍的增距镜，套在一个原来有,4,倍光学变焦的数码相机上，那么这台数码相机的光学变焦倍数由原来的,1,倍、,2,倍、,3,倍、,4,倍变为,2,倍、,4,倍、,6,倍和,8,倍，即以增距镜的倍数和光学变焦倍数相乘所得。,MODEM,MODEM,是,Modulator,（调制器）与,Demodulator,（解调器）的简称，中文称为调制解调器，也有人根据,MODEM,的谐音，亲昵地称为“猫”。,基本简介,调制解调器，是一种,计算机硬件,，它能把,计算机,的数字信号翻译成可沿普通电话线传送的脉冲信号，而这些脉冲信号又可被线路另一端的另一个调制解调器接收，并译成计算机可懂的语言。这一简单过程完成了两台计算机间的通信。,计算机内的信息是由“,0”,和“,1”,组成,数字信号,，而在电话线上传递的却只能是模拟电信号。于是，当两台计算机要通过电话线进行数据传输时，就需要一个设备负责数模的转换。这个数模转换器就是,Modem,。计算机在发送数据时，先由,Modem,把数字信号转换为相应的模拟信号，这个过程称为“调制”。经过调制的信号通过电话载波传送到另一台计算机之前，也要经由接收方的,Modem,负责把模拟信号还原为计算机能识别的数字信号，这个过程称为“解调”。正是通过这样一个“调制”与“解调”的数模转换过程，从而实现了两台计算机之间的远程通讯。,MODEM,根据外形和安装方式可分为,4,种，即外置式,MODEM,、内置式,MODEM,、,PCMCIA,插卡式,MODEM,和机架式,MODEM,。,
