3板及板筋平法解析.pptx

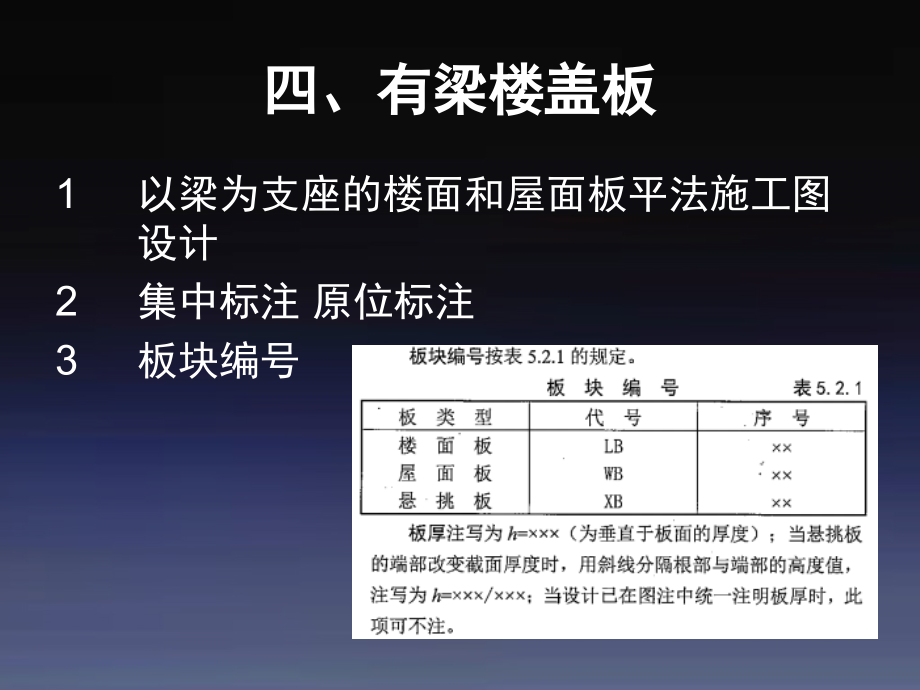

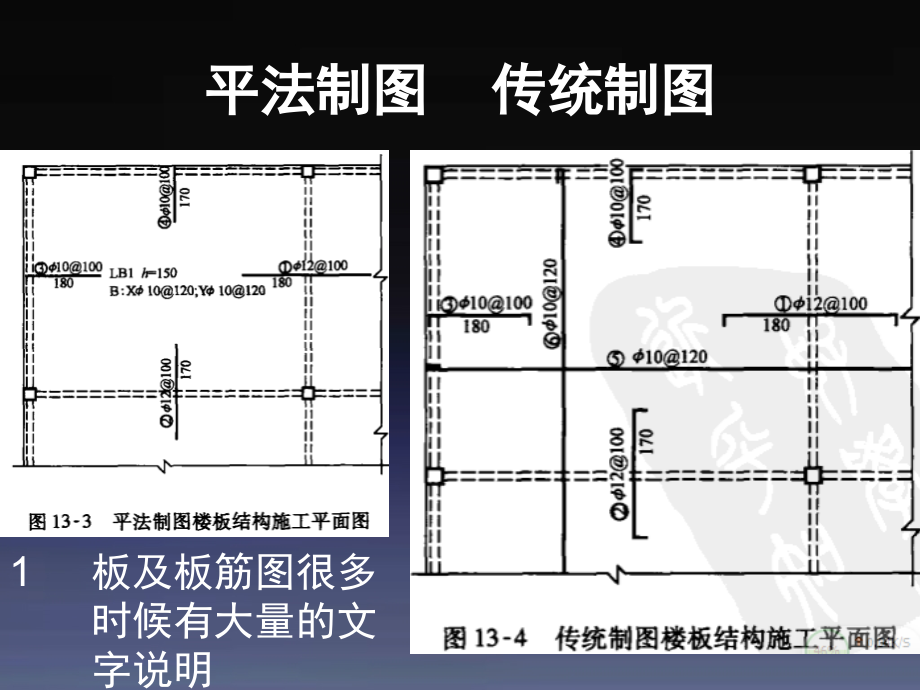

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,四、有梁楼盖板,以梁为支座的楼面和屋面板平法施工图设计,集中标注 原位标注,板块编号,平法制图 传统制图,板及板筋图很多时候有大量的文字说明,立体示意图,GB/T 50105-2010,建筑结构制图标准,钢筋画法,平法识图,集中标注：贯通钢筋,原位标注：上部非贯通钢筋,底筋,X Y,向：对楼面板和屋面板双向贯通,支座钢筋（非贯通筋）,端支座,支座钢筋（非贯通筋）,中间支座,跨板负筋,单板跨板负筋,:,相当于贯通筋（负筋）和支座钢筋的组合体,板的配筋方式,分离式配筋,和弯起式配筋,板的分类,施工方法：现浇板 预制板,力学特征：悬臂板 楼板,悬臂板是一面支承的板，如挑檐板、阳台板、雨篷板,楼板是两面支承或四面支承的板,三、从配筋特点来划分,不同种类板的钢筋配置,图集板块集中标注,图集中的集中标注以“板块”为单位。对于普通楼面，两向均以一跨为一板块,集中标注：板块编号 板厚 贯通纵筋，以及板面标高不同时的标高高差,同一编号板块的类型 板厚和贯通纵筋相同，但是板面标高、跨度、平面形状及板支座上部非贯通筋可以不同,板厚注写,h=100 h=80/60,贯通纵筋 按板块的下部纵筋和上部纵筋分别注写（当板块上部不设贯通纵筋时则不注）,板块配筋,双向板的配筋（单层布筋）：板的上部未配置贯通纵筋,板的周边需要布置非贯通筋,双向贯通布筋：,即双层双向钢筋，一般需要配置马镫钢筋（角撑）,板支座原位标注,板支座上部非贯通筋（扣筋）和纯悬挑板上部受力钢筋,上部非贯通筋特殊情况,P40,板支座上部非贯通筋与贯通筋并存：负筋和支座钢筋,上部非贯通筋与邻跨上部贯通纵筋并存,负筋和支座钢筋并存，隔一布一,支座钢筋很多时候标注为：加强钢筋,相应的板块还有分布筋吗？,传统制图的识图方法,需要读懂平面图上的文字说明,任何一个最小的楼面或者屋面板块至少有双向贯通的底筋；,任何一个楼面板块没有负筋和跨板负筋时，它的四周至少有非贯通筋（支座钢筋或者跨板负筋的伸出段）,往往依据钢筋线的端部分别的看贯通筋和跨板负筋跨过的板块，非贯通筋跨过的支座段,一些非常小的板块上某个方向没有钢筋线而相邻的有，此时往往依据框架主梁来划分“板块”了，即他们相同配筋,楼面板或者屋面板不超过双层双向，即底筋不超过双向，面筋（跨板负筋和负筋）不超过双向，除非有特别说明。,配筋表 代号等文字说明,传统制图，平面图纸上会有大量的文字说明,需要认真的读懂,非贯通筋的跨数,以一个梁段或者墙段为一跨（垂直于两平行梁之间的最小区域段）,板面高度不一致，一般需要分别标注，即不连通,有跨板负筋的区域没有分布筋,一板块跨板负筋和负筋并存,优先划分跨板负筋的区域,(,即跨板的那部分），其余的为负筋区域（不是整个板块了）,跨板负筋合并计算,同一板块跨板负筋配筋相同，可以合并计算，即由单跨变成了双跨，注意两跨交界梁处的钢筋（单侧跨板负筋,/,负筋）,对于一些跨度非常小，往往不标注跨数，也称之为最大区域布筋,这两负筋是什么意思,超过了双向了！设计院画重了,某支座段处少了非贯通筋,看镜像处如何标注；,同板块同方向处的支座钢筋，由双侧伸出段变成了单侧伸出段；由跨板负筋变成支座钢筋,双层双向,贯通筋：底筋 和负筋，斜线即为布置区域的对角线,挑板,延伸悬挑板和纯悬挑板,分布钢筋的根数一般直接数钢筋横断个数,延伸悬挑板的延伸钢筋和板块内的跨板负筋,/,底筋,/,负筋联系起来计算,屋面板和转化层板,一般为双层双向，多文字说明,钢筋线比较稀疏，代表是整个屋面或者楼面作为一个板块,依据钢筋线划分板块,找大放小，根据不同方向的钢筋线的端部和主梁的位置来划分，例如横向负筋,底部和顶部加强筋,P101-102,文字说明,或者图形标志，,一般隔墙下无梁往往要加底部加强筋，计算方法同底筋,有的图纸在水电管处要加附加板顶钢筋,板洞,P101-102,结构布置图,大的工程或者复杂工程除了板配筋图外，往往还有结构布置图，需要两者结合起来看。,板计算项目,底筋,(B),即下部纵筋，上部纵筋,(T),即负筋，都为贯通钢筋,.,支座负筋分支座钢筋和跨板负筋，为非贯通筋,板的钢筋构造,P92,端部支座的钢筋构造,当端支座为梁：,中间支座的钢筋构造,下部纵筋：横跨一个整跨或者几个整跨,中间支座的钢筋构造,上部非贯通筋：向跨内延伸长度详设计标注,贯通纵筋，第一根钢筋距梁边也可以为,50mm,（,12G901-1,）,板上部非贯通筋（扣筋）,支座钢筋和跨板负筋,弯折（腿长）扣一个保护层：保护层保护一个面或者一条线。,相邻两跨间的梁（墙）上不布置非贯通筋,分布筋：非贯通筋延伸长度区域,非贯通钢筋和分布筋,P94,分布筋是构造钢筋，拐角处必须布置一根分布筋。,抗裂钢筋 温度钢筋,P94,由设计者确定是否要设置,板其他,悬挑板,XB,折板配筋,P95,板加腋 局部升降板,P99-100,板开洞,P101-102,悬挑板阳角放射筋,P103,13G101-11 5-10,板翻边,FB P50,上翻边和下翻边,无梁楼盖,无梁楼盖的板平法标注规则，同样适用于地下室内无梁楼盖的平法施工图设计,无梁楼盖是板直接支撑在柱上面，为了加大柱顶部的支撑面积，所以在柱顶部设置了“柱帽”,板带,所谓板带，就是把无梁楼盖板，沿着一定方向平行切开成若干条带子，沿,X,方向进行划分的板带，称之为,X,方向板带，沿,Y,方向进行划分的板带，称之为,Y,方向板带,板带,板带集中标注 原位标注,集中标注贯通筋，原位标注非贯通筋,
