工程制图PPT资料_装配图.ppt

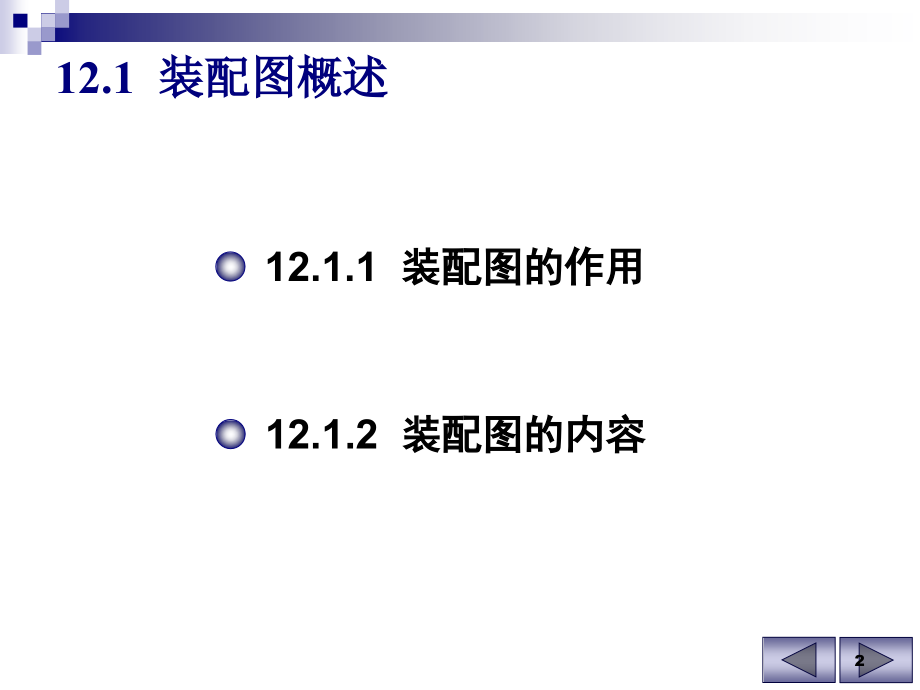

*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,12,章 装配图,12.1,装配图概述,12.2,部件的表达方法,12.3,装配图的尺寸标注和技术要求,12.4,装配图的零件序号、明细栏,12.7,读装配图和拆画零件图,12.5,装配工艺结构,12.6,画装配图的方法和步骤,1,12.1,装配图概述,12.1.1,装配图的作用,12.1.2,装配图的内容,2,12.1.1,装配图的作用,装配图是用来表达机器或部件的图样。,装配图,表达了一部机器或部件的工作原理、性能要求和零件之间的装配关系等、是机器或部件进行装配、调整、使用和维修时所必需的技术文件。,密封圈,3,阀芯,4,调整垫,5,螺母,7,螺柱,6,阀杆,12,扳手,13,填料压紧盖,11,阀体,1,阀盖,2,填料垫,8,填料,9,、,10,3,12.1.2,装配图的内容,1,一组视图,正确、清晰和简便地表达机器（或部件）的工作原理、零件间的装配关系和零件的主要结构形状等。,2,必要的尺寸,根据装配图拆画零件图以及装备、检验、安装、使用机器的需要，装配图中必须注出反映机器（或部件）的性能、规格、安装情况、部件或零件的相对位置、配合要求和机器的总体大小等尺寸。,3,技术要求,用文字和符号注出机器（或部件）装配、使用等方面的要求。,4,标题栏、零件序号和明细表,填写机器或部件的图名、图号、比例、设计单位、制图、审核、日期等。为了生产准备，编制其他技术文件和管理上的需要，在装配图上按一定格式将零、部件进行编号并填写明细栏。,4,5,12.2,部件的表达方法,12.2.1,装配图的规定画法,12.2.2,装配图的特殊表达方法,6,12.2.1,装配图的规定画法,1,零件的接触面或配合面，规定只画一条线。对于非接触面、非配合表面，画两条线。,2,两个,(,或两个以上,),零件邻接时，剖面线的倾斜方向应相反或间隔不同。但同一零件在各视图上的剖面线方向和间隔必须一致。,3,当剖切平面通过标准件和实心零件的轴线时，如螺纹紧固件、键、销、轴、杆等，这些零件按不剖绘制。,7,12.2.2,装配图的特殊表达方法,1,沿零件结合面的剖切画法,假想,沿某些零件的,结合面剖切,，,绘出其图形，以表达装配体内部零件间的装配情况,。,8,2,假想画法,与本装配体有关但不属于本装配体的相邻零部件，以及运动机件的极限位置，可用双点画线表示。,运动件的极限位置,相邻零件,9,3,简化画法,滚动轴承,简化画法,在装配图中零件的,倒角,、,圆角,、,凹坑,、,凸台,、,沟槽,、,滚花,、刻线及其他细节可不画出。,圆角不画,滚动轴承、螺栓联接等可采用简化画法。,倒角、退刀槽不画,10,4,夸大画法,薄垫片,的厚度、,小间隙等,可适当夸大画出。,垫圈厚度夸大画出,11,12.3.1,装配图的尺寸标注,12.3.2,装配图的技术要求,12.3,装配图的尺寸标注和技术要求,12,12.3.1,装配图的尺寸标注,1,性能（规格）尺寸,2,装配尺寸,表示部件的性能和规格的尺寸。,零件之间的配合尺寸及影响其性能的重要相对位置尺寸。,3,安装尺寸,4,外形尺寸,将部件安装到机座上所需要的尺寸。,部件在长、宽、高三个方向上的最大尺寸。,例如：,球阀两侧管接头尺寸,M362,。,例如：,球阀的阀体与阀盖的配合尺寸,50,H11,h11,例如：,球阀通孔的直径,20,，,与液体流量有关,。,13,14,12.3.2,装配图的技术要求,装配图上一般应注写以下几方面的技术要求,1,装配过程中的注意事项和装配后应满足的要求。如保证间隙，精度要求，润滑方,法，密封要求等,2,检验、试验的条件和规范以及操作要求,3,部件或机器的性能规格参数（非尺寸形式的）以及运输使用时的注意事项和涂饰要求等,15,12.4,装配图的零件序号、明细栏,12.4.1,零件序号的编写,12.4.2,明细栏,16,12.4.1,零件序号的编写,1,装配图中的序号由横线（或圆圈）、指引线、圆点和数字四个部分组成。指引线应自零件的可见轮廓线内引出，并在未端画一圆点，在另一端横线上（或圆内）填写零件的序号。指引线和横线都用细实线画出。指引线之间不允许相交，避免与剖面线平行。,2,每种不同的零件编写一个序号，规格相同的零件只编一个序号。标准化组件，如油杯、滚动轴承和电动机等，可看成是一个整体，只编注一个序号。,3,零件的序号应沿水平或垂直方向，按顺时针或逆时针方向排列。,4.,对紧固件或装配关系清楚的零件组，允许采用公共指引线。,17,12.4.2,明细栏,明细栏是部件全部零件的详细目录,表中填有,零件的序号、名称、数量、材料、附注及标准。,明细栏在标题栏的上方，当位置不够时可移一部分紧接标题栏左边继续填写。,明细栏中的零件序号应与装配图中的零件编号一致，并且由下往上填写，因此，,应先编零件序号再填明细栏,。,18,12.5,装配工艺结构,两个零件在同一个方向上，只能有一个接触面或配合面。,19,轴肩处加工出退刀槽，或在孔端面加工出倒角。,轴,上,切,槽,孔,边,倒,角,零件,无,法,定,位,20,用轴肩或孔肩定位滚动轴承时，应注意拆卸方便,21,注意保证合理的扳手空间，便于装拆,22,12.6,画装配图的方法和步骤,在分析部件，确定视图表达方案的基础上，按下列步骤画图。,23,根据部件的大小，视图数量,确定画图的比例、图幅的大小，画出图框，留出标题栏和明细栏的位置。,1,确定图幅,画各视图的主要基线。并注意各视图之间留有适当间隔，以便标注尺寸和进行零件编号。,2,布置视图,24,先画主体零件（泵体），,从主视图开始，画各视,图的主要轮廓,。,3,画主要装配线,4,按装配顺序画主装,配线上其它零件。,25,进、出口单向阀，小轮、轴等,。,弹簧、销钉等,。,5,画其它装配线,6,画细部结构,26,检查无误后加深图线，画剖面线，标注尺寸，对零件进行编号，填写明细栏、标题栏，书写技术要求等，完成装配图。,7,完成装配图,27,12.7,读装配图和拆画零件图,12.7.1,读装配图的方法和步骤,12.7.2,由装配图拆画零件图,28,1,概括了解,看标题栏并参阅有关资料，了解部件的,名称,、,用途,和使用,性能,。,看零件编号和明细栏，了解零件的,名称,、,数量,和它在图中的,位置,。,由装配图的标题栏可知，该部件名称为,齿轮油泵,，是安装在油路中的一种,供油装置,。由明细栏和外形尺寸可知它由,15,个零件组成，结构不太复杂。,12.7.1,读装配图的方法和步骤,29,30,齿轮油泵装配图由两个视图表达，,主视图,采用了,全剖视,，表达了齿轮油泵的主要装配关系。,左视图沿左,端盖和泵体,结合面剖切,，并沿进油口轴线取局部剖视，,表达了,齿轮油,泵的,工作原理,。,分析视图，弄清各个视图的,名称,、所采,用的,表达方法,和所表达的主要,内容,及视,图间的,投影关系,。,31,齿轮油泵工作原理,2,分析部件的工作原理,从表达传动关系的视图入手，分析部件的,工作原理,。,进油口,出油口,如图所示，当主动齿轮逆时针转动，从动齿轮顺时针转动时，齿轮啮合区右边的压力降低，油池中的油在大气压力作用下，从进油口进入泵腔内。随着齿轮的转,动，齿槽中的油不断沿箭头方向被轮齿带到左边，高压油从出油口送到输油系统。,32,分析部件的装配关系，要弄清零件之间的,配合关系,、,连接固定方式,等。,3,分析零件间的装配关系和部件结构,可根据图中配合尺寸的配合代号，判别零件的,配合制、配合种类,及轴、孔的,公差等级,等。,配合关系,齿轮油泵有主动齿轮轴系和从动齿轮轴系两条装配线。,33,主视图,主视图,端盖上轴孔与轴的配合尺寸,齿顶与泵体内壁的配合尺寸,左视图,34,弄清零件之间用,什么方式连接,，零件是,如何固定、定位,的。,连接和固定方式,左、右,端盖与泵体？,用螺钉连接，用销钉准确定位。,齿轮,11,在轴上的定位？,用螺母和键在轴向和径向固定、定位。,齿轮轴的轴向定位？,靠齿轮端面与左、右端盖内侧面接触而定位。,35,密封装置,为了防止漏油及灰尘、水分进入泵体内影响齿轮传动，,在主动齿轮轴的伸出端,设有,密封装置,，靠压盖螺母和压盖将密封圈压紧密封。,左、右端盖与泵体之间有,垫片,5,密封。,垫片的另一个作用是调整齿轮的轴向间隙。,36,装拆顺序,部件的结构应利于零件的装拆。,齿轮油泵的,装拆顺序,：,拆螺钉,15,、销钉,4,左端盖,1 ,齿轮轴,2,分析零件，弄清零件的结构形状,先看,容易,分离的零件，再看,其它,零件；,顺序：,先看,主要,零件，再看,次要,零件；,先,分离,零件，再分析零件的结构,形状,。,螺母,13,及垫圈,12,齿轮,11,压盖螺母、压盖,及密封圈齿轮轴,1,。,37,根据剖面线的方向和间隔的不同,，及视图,间的投影关系等,区分形体,。,看尺寸，综合考虑零件的功用、加工、装,配等情况，然后确定零件的形状。,形状不能确定的部分，要根据零件的功用,及结构常识确定。,看零件编号，分离不剖零件。,38,如,:,泵体,根据剖面线的方向及视图间的投影关系，在主、左视图中分离出泵体的主要轮廓如图所示。,外形和内腔,都是,长圆形,，腔内容纳一对齿轮。,主体部分：,前后,锥台,有进、出油口与内腔相通，泵体上有与左、右端盖连接用的螺钉孔和销孔。,39,根据结构常识，可知底板呈,长方形,，左、右两边各有一个固定用的螺栓孔，底板上面的凹坑和下面的凹槽,是用于减少加工面，使齿轮油泵固定平稳。,底板部分：,40,经分析，可知齿轮油泵泵体的形状,41,传动齿轮轴,3,螺钉,15,右端盖,7,轴套,9,压紧螺母,10,齿轮轴,2,泵体,6,垫片,5,左端盖,1,销4,传动齿轮,11,垫圈,12,螺母,13,逐个零件分析之后各零件的形状为：,键14,42,1.,拆画零件图的步骤：,(1),按,读装配图,的要求，看懂部件的工作,原理、装配关系和零件的结构形状。,(2),根据零件图视图表达的要求，,确定,各,零件的视图,表达方案,。,(3),根据零件图的内容和画图要求，,画出,零件工作图,。,12.7.2,由装配图拆画零件图,43,2.,拆画零件图应注意的问题,:,(1),零件的,视图表达方案,应根据零件的结构形状确定，而,不能盲目照抄装配图,。,如齿轮油泵中，右端盖零件的形状如下：,44,右端盖的视图应按如下方案确定：,A,A,A-A,A,A,A-A,A,A,方案一,方案二,45,(2),在装配图中允许不画的,零件的工艺结构，,如倒角,、圆角、退刀槽等，,在零件图中,应全部画出。,(3),零件图的尺寸，除在装配图中注出者外，其余,尺寸,都在图上,按比例直接量取,，并圆整。,与标准件连接或配合的尺寸,如螺纹、倒角、退刀槽等,要查标准注,。,有,配合,要求的,表面,，要注出尺寸的,公差带代号或偏差数值,。,46,(4),根据零件各表面的作用和工作要求，,注出,表面粗糙度,代号。,配合表面：,Ra,值取,3.20.8,，公差等级高,的,Ra,取较小值,。,接触面,:,Ra,值取,6.33.2,，如零件的定位,底面,R,a,可取,3.2,，一般端面可取,6.3,等。,需加工的自由表面（不与其它零件接触的,表面）,:,Ra,值可取,2512.5,，如螺栓孔等。,(5),根据零件在部件中的作用和加工条件，确,定零件图的其它,技术要求,。,47,48,掌握装配图的规定画法、特殊画法。,画装配图首先选好主视图，确定较好的视图表达方案，把部件的工作原理、装配关系、零件之间的连接固定方式和重要零件的主要结构表达清楚。,根据尺寸的作用，弄清装配图应标注哪几类尺寸。,掌握正确的画图方法和步骤。画图时必须首先了解每个零件在轴向、径向的固定方式，使它在装配体中有一个固定的位置，一般径向靠配合、键、销联接固定；轴向靠轴肩或端面固定。,本章,小结,读装配图的方法和步骤，重点掌握,:,掌握从装配图中拆画指定零件的零件图的方法和步骤。,49,返回,50,返回,51,返回,52,
