水利工程测量课件.ppt

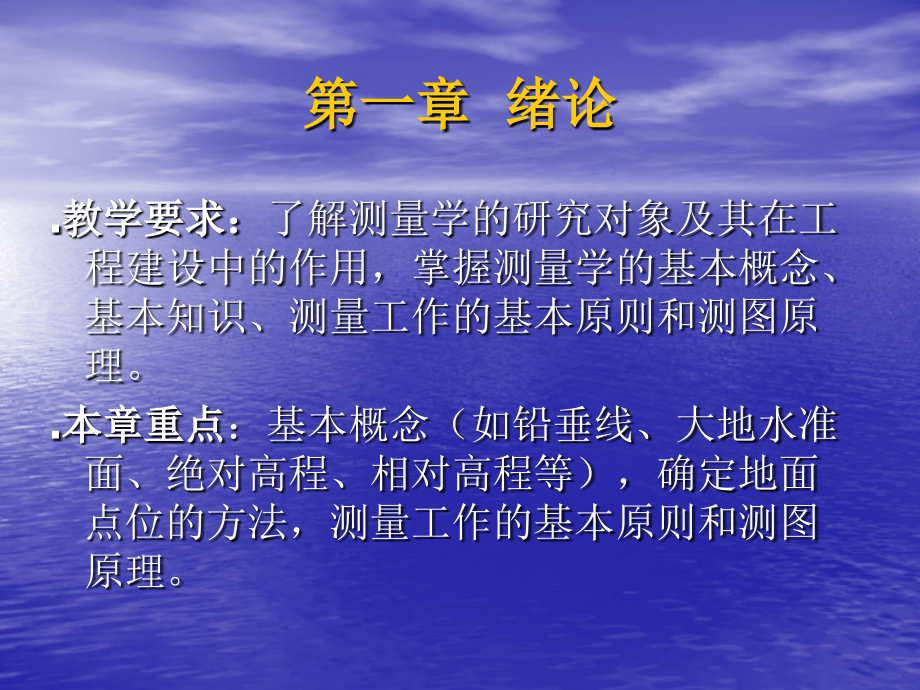

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,水利工程测量期末复习,安徽电大理工教研室,姚志刚,第一章 绪论,.,教学要求：,了解测量学的研究对象及其在工程建设中的作用，掌握测量学的基本概念、基本知识、测量工作的基本原则和测图原理。,.,本章重点,：基本概念（如铅垂线、大地水准面、绝对高程、相对高程等），确定地面点位的方法，测量工作的基本原则和测图原理。,第二章 地形图的基本知识,教学要求：,了解高斯投影，掌握地形图分幅与编号、地物地貌的表示方法、测量工作中常用的标准方向及方位角的定义、坐标正反算方法。,本章重点,：直线定向、坐标方位角的计算，坐标正反算问题。,第三章 水准仪及水准测量,教学要求：,掌握水准测量的原理，熟悉水准仪的构造，掌握普通水准测量的基本方法、水准测量的内业计算方法，应会对仪器进行检验与校正，了解自动安平水准仪及精密水准仪，了解水准测量误差产生的原因及消减方法。,本章重点,：水准测量的原理，水准测量的外业工作及内业计算，水准管轴平行于视准轴的检验与校正。,第四章 经纬仪及角度测量,教学要求：,了解经纬仪的结构，掌握,DJ6,型光学经纬仪的读数方法、测回法及方向观测法（全圆测回法）测量水平角的步骤。,本章重点,：,DJ6,型光学经纬仪的使用方法，水平角测量原理及测量方法，竖直角观测。,第五章 距离测量,教学要求：,掌握钢尺量距及其成果计算的方法、视距的测量方法与计算方法，了解光电测距的原理及仪器的使用方法。,本章重点,掌握普通钢尺的检定及量距方法、视距测量的方法和计算方法。,第六章 测量误差的基本知识,教学要求：,了解测量误差产生的原因和评定精度的标准，掌握偶然误差的特性、误差传播定律及其在测量数据处理中的应用方法。,本章重点,偶然误差的特性、评定精度的标准，误差传播定律及其应用。,第七章 平面控制测量,教学要求：,了解国家平面控制网的概况，掌握小地区平面控制测量及其数据处理的方法。,本章重点,导线测量及其数据处理（内业计算），交会定点。,第八章 高程控制测量,教学要求：,：了解国家高程控制网的概况，掌握小地区高程控制测量及其数据处理的方法。,本章重点,三、四等水准测量及数据处理方法。,第九章 大比例尺地形图测绘,教学要求：,掌握大比例尺地形图的测绘方法（主要内容有：测图的准备工作，经纬仪配合量角器测图，大平板仪测图，自动化测图简介）。,本章重点,：经纬仪测图的方法。,第十章 地形图识读与应用,教学要求：,熟悉地形图的方法及内容，掌握在规划设计中选用地形图的方法；掌握地形图应用的基本内容及地形图在水利工程勘测规划设计工作中的应用，会用几种常用的方法在地形图上测定图形的面积。,本章重点,：地形图的选用，地形图应用的基本内容，地形图在水利工程规划设计工作中的应用。,第十二章 测设（放样）的基本工作,教学要求：,了解测设工作在工程施工中的作用，掌握测设水平角、水平距离、高程的基本方法,本章重点,：已知水平距离、水平角、高程及点位的测设数据计算与测设（放样）方法。,第十三章 土（石）坝施工测量,教学要求：,了解土（石）坝控制测量及施工测量的工作内容与程序，掌握坝轴线的确定方法、清基开挖线和坡脚的测设方法。对于边坡测设和坡面修整测量可作一般了解。,本章重点,：土（石）坝控制测量，清基开挖线和坡脚线的测设方法。,第十四章 隧洞施工测量,教学要求：,了解隧洞施工测量在水利工程建设中的作用，掌握洞外、洞内施工测量的工作内容及方法步骤。,本章重点,：洞外控制测量，掘进中的施工测量。,第十五章 渠道测量,教学要求：,了解渠道测量的工作任务，掌握中线测量、纵横断面测量、土（石）方量计算的方法。,本章重点,：中线测量、纵横断面测量、土（石）方量计算。,第十六章 大坝安全监测,教学要求：,了解大坝安全监测的目的和意义，掌握水平位移、垂直位移的常用观测方法。,本章重点,：水平位移、垂直位移的常用观测方法。,期末考试题型分析,填空题,选择题,名词解释,简答题,计算题,地形图的识读题,填空题（每空,1,分）,1.,测量工作要按照,_,和,_,的程序和原则进行。,答案：从整体到局部 先控制后碎部,2.,微倾式水准仪的各轴线之间应满足下列几何条件：（,1,）圆水准器轴应平行于,_,；（,2,）望远镜十字丝中丝应垂直于,_,；（,3,）视准轴应平行于,_,。,答案：仪器竖轴 仪器竖轴 水准管轴,3.,经纬仪测角的基本操作分为四步：,_,、,_,、,_,、,_,。,答案：对中 整平 瞄准 读数,4,导线布设的形式分为：,_,、,_,、,_,。,答案：闭合导线 附合导线 支导线,5,衡量距离测量的精度是用,_,。,答案：相对误差,6,地形图上相邻等高线的平距大，则地形的坡度,_,；平距小，则坡度,_,。,答案：平缓（小）陡（大）,7,在地形图上量算图形面积，根据要求可采用：,_,、,_,。,答案：透明方格纸法 电子求积仪法,8,在施工测量中测设点的平面位置，根据地形条件和施工控制点的布设，可采用,_,、,_,、,_,。,答案：直角坐标法 极坐标法 交会法,9.,工程测量的任务是,、,、,。,答案：测绘（测定）、测设（施工放样）、监测（变形观测）。,10.,测量上常用的高程基准面是,，基准线是,。,答案：大地水准面、铅垂线。,11.,利用水准仪提供的,、,对竖立在地面上的两根水准尺进行读数求得两点的,，通过一点的高程推算另一点,、,的,、,方法称为水准测量。,答案：水平视线、高差、高程、一种精密测量。,12.,水准管上,2mm,弧长所对圆心角称为,，其值越小，则精度,。,答案：水准管的分划值、越高。,13.,地面上两相交直线的夹角在,、,上的投影，称为水平角。而天顶距则是指在同一竖直面内,、,与,、,之间的夹角。,答案：水平面、照准方向线（望远镜视线）、铅垂线天顶方向。,14.,使用经纬仪观测水平角时，其对中的目的是,，整平的目的是,，照准应尽可能做到,，然后读数。,答案：使水平度盘中心与测站点位于同一条铅垂线上、使经纬仪的竖轴竖直且水平度盘处于水平位置、瞄准目标根部（底部）消除视差。,15.,引起测量误差的主要原因有,、,和,。而测量误差按其性质不同分为,、,和,。,答案：仪器工具误差、观测误差、外界环境条件、系统误差、偶然误差。,16.,表示地物的符号有,、,、,、,和,。,答案：比例符号、非比例符号、线性符号、注记符号。,17.,地形图基本应用内容是,、,、,、,。,答案：在图上确定一点的坐标、在图上确定一直线的长度和方向、确定图上某点的高程、确定图上某直线的坡度。,18.,地形图测量包括,、,和,，控制测量包括,和,。,答案：控制测量、碎部测量、平面控制测量、高程控制测量。,选 择 题（每小题,2,分）,1.,相对高程是由（,）起算的地面点高度。,A,大地水准,B,任意水准面,C,水平面,D,竖直面,答案：,B,2.,由,A,、,B,点的高程,H,A,=100,米、,H,B,=200,米，求高差,h,AB,(),米。,A,100,B,100,C,200,D,300,答案：,A,3,在水准仪测量中，注意前、后视距离相等可消除（,）对高差的影响。,A,整平误差,B,地球曲率和大气折光,C,圆水准器轴不平行于竖直轴,D,水准管轴不平行于视准轴,答案,：,B,、,D,4,直线,A,、,B,的象限角,R,AB,=,南西,1,30,，则其坐标方位角,AB,=,（,）。,A,1,30,B,178,30,C,181,30,D,358,30,答案：,C,5,用视距法测量水平距离和高差时，需要用仪器观测的数据是（,）。,A,尺间隔,B,竖盘读数,C,仪器高,D,瞄准高,答案：,A,、,B,、,D,名词解释（每小题,2,分）,1.,大地水准面：,答：假想的不受潮汐、风浪干扰、静止的平均海水面伸延穿过大陆和岛屿所形成的闭合曲面。,2.,水准点,答：用水准测量的方法测定的高程控制点。,3.,方位角,答：从直线起点的标准方向北端起顺时针量到该直线的水平夹角。,4.,等高距,答：两条相邻等高线之间的高差。,简答题,1,检验经纬仪视准轴垂直于横轴的方法是什么？,答：在检验场地选,A,、,O,、,B,三点位于一直线上，、相距,60,80,m,。在,A,点设标志，在,B,点安置有毫米刻划的横尺，在,O,点安置经纬仪，经纬仪盘左时瞄准,A,点后，纵转望远镜在,B,点尺上读数为,B,1,；盘右再瞄准,A,点，纵转望远镜在,B,点尺上读数为,B,2,。如果,B,1,、,B,2,两点重合，则视准轴垂直于横轴；如果,B,1,、,B,2,不重合，在横尺上的读数差值为,4C,，是,2C,的两倍，取,4C,的,1/4,，即为二轴不垂直的偏差值,C,，并可据此进行校正。,2,测设水平角的一般方法是什么？,答：设,O,、,A,为两个已知控制点，欲测设,AOB,。在,O,点安置经纬仪，盘左，以,0,00,00,瞄准,A,点上的标志，转动照准部。按,AOB,的角度值测设,AOB,，在,OB,方向上定出一点,B,1,；再盘右瞄准,A,点，测设,AOB,，在,OB,方向上再定出一点,B,2,。若,B,1,、,B,2,两点不重合，取,B,1,、,B,2,的平均点位,B,，则,AOB,就是所测设的水平角。,3.,测量的基本原则是什么？为何要遵循这一原则？,答：在布局上：“先整体，后局部”，在工作方法上：“先控制，后碎部”，在精度上：“从高精度到低精度”。为了防止测量误差的累计过大和当测区时，便于分幅测图，并使每一幅图具有同等的测量精度。,4.,试述闭合导线测量的外业工作及内业计算步骤？,答：外业工作：,A.,踏勘选点，,B.,各导线边边长的测量，,C.,各导线边转折角（水平角）的测量，,D.,测量起始边的磁方位角（独立导线）或与高级控制点连测。,内业工作：,A.,检查、填写有关的外业观测数据、绘草图。,B.,角度闭合差的计算与调整。,C.,各导线边方位角的推算。,D.,坐标增量的计算、坐标增量闭合差的计算与调整。,E.,各导线点坐标的计算。,计算题,1,将下图标出的四等水准测量一个测站上的观测数据，填入表格，计算各项观测结果。,下丝,2.252,上丝,1.758,后尺,前尺,下丝,2.188,上丝,1.682,黑,1.934,红,6.622,1,2,（,1,）,黑,2.009,红,6.795,50.6,（,2.1881.682,）*,100,，,49.4,（,2.252-1.758,）*,100,，,1.2,50.6-49.4,-0.075,1.934-2.009,，,-2,-0.075-,（,-0.173,）,-0.100,，,2,根据竖直角观测手簿中的观测数据，计算竖直角和指标差。,5.49.30,90-84.10.30,，,-6,（,84.10.30+275.49.18-360,）,/2,5.49.24=(5.49.30+5.49.18)/2,3,根据碎部测量手簿内的观测数据，计算测站至碎部点的水平距离和碎部点的高程。（,6,分）,碎部测量手簿,仪器高,i=1.50,米，测站高程,=50.15,米，竖盘为顺时针刻划，始读数,90,-0.1=1.5-1.6,46.83=50.15-3.32,4,如下图所示，从水准点,A,用支水准路线测得,1,号点的往测高差为,28.465m,，返测高差,28.451m,，,H,A,=50.000m,，计算高差闭合差,f,h,和,1,号点的高程,H,1,。,1,-28.465,28.451,解：,|,h,往,|,|,h,返,|,28.458m,h,平均,(1/2),H1=HA,h,平均,=50.000-28.458=21.542m,5.,用测回法观测水平角 ，盘左、盘右的读数如下图所示，请将各观测数据正确填入表格中，并计算出角 值。,C-B+360=159.42.18,谢谢观赏,
