CAD课上练习题3.ppt

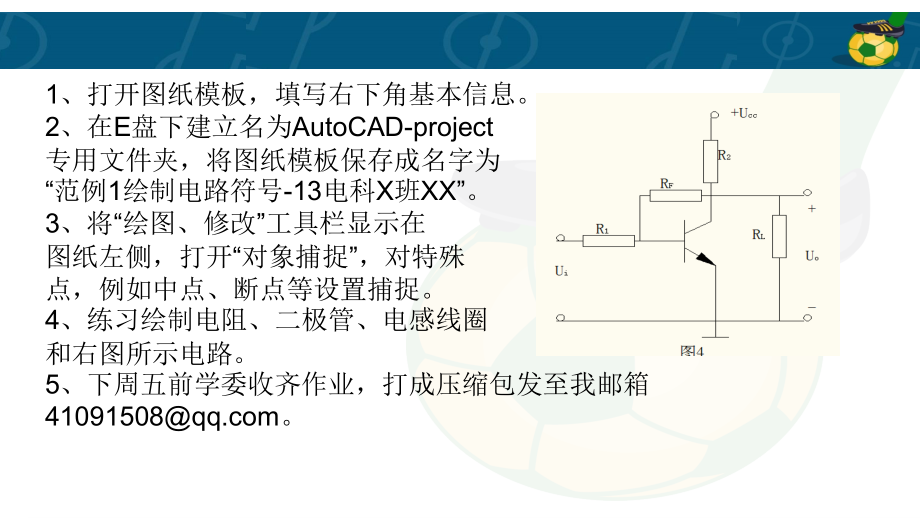

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第一章练习 绘图基本操作 练习,1,、打开图纸模板，填写右下角基本信息。,2,、在,E,盘下建立名为,AutoCAD-project,专用文件夹，将图纸模板保存成名字为,“范例,1,绘制电路符号,-13,电科,X,班,XX,”。,3,、将“绘图、修改”工具栏显示在,图纸左侧，打开“对象捕捉”，对特殊,点，例如中点、断点等设置捕捉。,4,、练习绘制电阻、二极管、电感线圈,和右图所示电路。,5,、下周五前学委收齐作业，打成压缩包发至我邮箱,41091508,。,第二章练习 绘图基本图形,一、点和线的练习,1,、先设置点的格式为正方形，任意画多个点。然后画长度为,500,的线段，将该线段等数等分，等分数为,6,，观察线段被分为几段。最后画长度为,300,的线段，然后定距等分，定距设为,30,。,2,、画三条线段形成一个三角形，画最后一条线段时采用,“,闭合,”,命令。,3,、设置点类型为,X,，画两条经过该点的射线。,4,、利用构造线作为辅助线，绘制右图,红色的图形，画出左下角的直角的角平分,线，并画出该平分线的平行线。,二、关于圆的练习,1,、画一个半径为,200,的圆,1,。,2,、画一条线段长为,300,，并以线段的两个端点练习,“,两点画圆,”,，为圆,2,。,3,、在刚才的线段外再画一点，以这三个点画圆，为圆,3,。,4,、在圆,2,之外画任意圆为圆,4,，与圆,2,无交点，选择方法画出与圆,2,和圆,4,都相切，且半径为,r,的圆。,5,、,画三条相交的构造线，三线各取一点,L,、,M,、,N,，以这三点为切点画圆，与三个圆都相切,。,三、绘制下列示例,第三章练习 图层与尺寸标注,一、精确定位和对象捕捉的练习,精确定位：,1,、在“草图设置”中启动“栅格”和“捕捉”，设置“捕捉”的,x,和,y,间距为,10,，设置“栅格”的,x,轴间距和,y,轴间距也为,10,，每条主线栅格之间的栅格数为,5,。练习绘制,20*30,的矩形。是否可以？,2,、在“草图设置”中启动“栅格”和“捕捉”，设置“捕捉”的,x,和,y,间距为,20,，设置“栅格”的,x,轴间距和,y,轴间距为,10,，每条主线栅格之间的栅格数为,5,。练习绘制,30*40,的矩形。是否可以？,3,、用左下角按钮开关 关闭栅格。,极轴追踪：,1,、,设置“极轴追踪”，“对象捕捉追踪设置”中选择“用所有极轴角设置追踪”，“极轴角测量”选择“绝对”。设置“增量角”为,45,，设置“附加角”为,30,。以矩形一边为直径画圆弧，并且画出角度为,30,，,45,和,135,的弦。,二、对象捕捉的练习,1,、打开,“,工具,”-“,草图设置,”-“,对象捕捉,”,，选中,“,启用对象捕捉,”,和,“,启用对象捕捉追踪,”,，依据下面的练习选择捕捉的对象。,2,、（,1,）以,O,为圆心画半径为,500,的圆,O,；,（,2,）找到象限点,A,，做水平方向直线,AB,，长度为,1000,；,（,3,）以,B,为端点画直线,BC,与圆,O,相切于点,C,；,（,4,）以,AB,中点,D,为端点，画,DE,垂直于,BC,；,（,5,）在,BC,上找任意点,F,，过,F,做,DE,的平行线,与,FG,相,交于,G,。,三、尺寸标注,1,、在,“,标注,”-“,标注样式,”,中以,ISO-25为基础样式,建立新的标注样式，名称为,“iso-new”,，尺寸线颜色选为红色，基线间距设为,3.5,，文字高度为,75,，设置完毕后确认，并把,iso-new,的标注样式,“,置为当前,”,。,2,、对,“,尺寸标注图,1”,当中的线段、弧长、圆心、,半径和直径进行标注。,注意：对圆的标注包括圆心坐标，半径和直径。,对弧的标注包括弧长和折弯半径。,三、尺寸标注,2,、在尺寸标注图,2,上分别用,“,基线尺寸标注,”,和,“,连续尺寸标注,”,来标注尺寸。,3,、在尺寸标注图,3,上用快速标注的方法来标注三个圆的半径，标注的文字大小可自行调整。,四、图层设置,1,、建立两个新的图层。图层,L1,，颜色设置为,170,，线型设置为虚线。图层,L2,，颜色设置为红色，线型设置为实线。,2,、将上个练习中标注好的,“,尺寸标注图,1”,放在图层,L1,。将,“,尺寸标注,2,和,3”,放在图层,L2,，然后观察图形的特性。注意放置的时候应把相应的图层,“,置为当前,”,。,3,、设置图层过滤器，名称为,“,过滤器,1”,，过滤器特性将颜色设置为,170,，观察过滤之后的结果。,4,、将图层,L2,冻结，观察图形的变化。,第六章练习 图块和属性,一、图块的创建与插入,1,、新建一张空白图纸，画灯泡，引线长为,500,，灯泡直径为,200,。,2,、创建图块，名称为“灯泡”，基点设为引线的最左端点，并选择“删除”对象，“允许分解”，观察刚才画的灯泡是否存在？再次点击“创建”图块，其他设置不变，改为选择“保留”对象，点击“重新定义”图块，观察刚才画的灯泡是否还在？,3,、在图纸上画两条竖直方向的长度为,600,，,间隔为,600,的平行线，作为主路；点击“插入”块，,比例设置为,x,方向,0.5,，,y,方向,0.5,，在主路中间,插入一个灯泡。,4,、使用多重插入块的命令“,minsert”,，插入“灯泡”,块，自行在主路上指定插入点，,x,和,y,的比例因子,设为,0.5,，旋转角度为,0,，行数为,2,，列数为,1,，间距为,200,。,将做好的图保存为“灯泡,1.dwg”,文件。,一、图块的创建与插入,5,、新建空白文档，插入上面创建的“灯泡”块，是否可行？,6,、练习将块保存为文件。步骤：将文件“灯泡,1.dwg”,中的一个灯泡复制到该空白文档中。在命令行输入“,wblock”,，设置灯泡引线最左点为基点，选择整个灯泡为,对象，选择“从图形中删除”，并且在“文件名和路径”处将路径指为,桌面，文件名改为“灯泡,2.dwg”,，之后关闭文档。,7,、重新新建空白文档，插入块，在名称处点击“浏览”，找到刚刚保存在桌面上的“灯泡,2.dwg”,，比例设为,1,，点击确认插入块文件。,二、动态块的练习,1,、创建图块，名称为“构造线和图形”，构造线用红色，,图形用黑色线画，基点设在,A,点，注意设置块的时,选择“删除”对象，勾选“在块编辑器中打开”。,2,、在块编辑器中编辑，在,B,点处设置夹点，设置两个,“可见性状态”，分别为“构造线和图形”和“图形”。,使得点击“构造线和图形”，可以显示构造线和图形；点击,“图形”时，只显示图形，不显示构造线。,三、外部参照的练习,1,、新建空白图纸，“插入”,“DWG,参照”，选择,”,灯泡,2.dwg”,这个文件作为插入的块，将该图纸保存为“灯泡,3.dwg”,，关闭。,2,、打开块文件,”,灯泡,2.dwg”,，将灯泡颜色设置成红色，保存关闭该文件。,3,、重新打开文件,”,灯泡,3.dwg”,，文件中的灯泡颜色是否变化？如没有变化需要进行怎么样的操作？,
