第八节 其他通用水泥、特性水泥和专用水泥.ppt

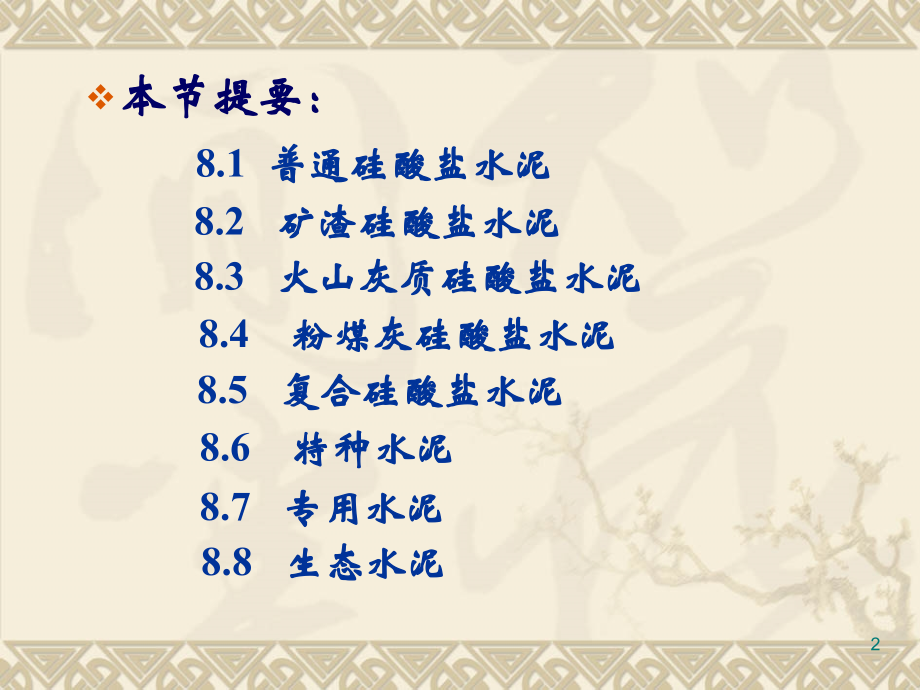

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第八节,其他通用水泥、特性水泥和专用水泥,主讲：张 欢,第六章 水 泥,1,本节提要：,8.1,普通硅酸盐水泥,8.2,矿渣硅酸盐水泥,8.4,粉煤灰硅酸盐水泥,8.6,特种水泥,8.3,火山灰质硅酸盐水泥,8.5,复合硅酸盐水泥,8.7,专用水泥,8.8,生态水泥,2,8.1,普通硅酸盐水泥,定义,：凡由硅酸盐水泥熟料、,6%15%,混合材料、适量石膏磨细制成的水硬性胶凝材料。,掺活性混合材料时：最大,15%,，其中允许用,5%,的窑灰或,10%,的非活性混合材料来代替。,掺非活性混合材料时：最大,10%,代号,：,PO,强度等级,：,32.5 42.5 52.5,32.5R 42.5R 52.5R,3,8.1,普通硅酸盐水泥,技术要求：,普通硅酸盐水泥,:8,项；,普通水泥与硅酸盐水泥技术要求上的区别,:,不做不溶物；,细度用筛余百分数表示；,MgO,以熟料中的含量计；,终凝时间延长。,4,序号,项 目,指 标,P,P,PO,1,不溶物（,%,）,0.75,1.5,2,烧失量（,%,）,3.0,3.5,5.0,3,细度,（比表面积）（,m,2,/kg),300,0.08mm,方孔筛筛余（,%,）,10%,4,凝结时间（,min),初凝,45,终凝,390,10h,5,安定性（沸煮法检验）,合格,6,氧化镁（,%,）,5.0;,水泥压蒸安定性检验合格可放宽到,6.0,7,三氧化硫（,%,）,3.5,8,碱（,Na,2,O+0.658K,2,O)(%),0.6,或协商指标,5,硅酸盐水泥的强度指标,强度,等级,抗压强度,(,MPa,),抗折强度,(,MPa,),3d,28d,3d,28d,42.5,17.0,42.5,3.5,6.5,42.5R,22.0,42.5,4.0,6.5,52.5,23.0,52.5,4.0,7.0,52.5R,27.0,52.5,5.0,7.0,62.5,28.0,62.5,5.0,8.0,62.5R,32.0,62.5,5.5,8.0,6,普通硅酸盐水泥的强度指标,强度,等级,抗压强度,(,MPa,),抗折强度,(,MPa,),3d,28d,3d,28d,32.5,11.0,32.5,2.5,5.5,32.5R,16.0,32.5,3.5,5.5,42.5,16.0,42.5,3.5,6.5,42.5R,21.0,42.5,4.0,6.5,52.5,22.0,52.5,4.0,7.0,52.5R,26.0,52.5,5.0,7.0,7,生产,:,与,P,同,性能,：,1,、凝结硬化较快，早强较高；,2,、抗冻性较好；,3,、水化热偏高；,4,、耐酸、碱、硫酸盐类化学侵蚀差。,8.1,普通硅酸盐水泥,8,用途,：,1,、一般地上工程和不受侵蚀的地下工程；,2,、在低温条件下需要强度发展较快的工程；,3,、无腐蚀性水中的受冻工程；,4,、配制较高标号混凝土。,8.1,普通硅酸盐水泥,9,8.2,矿渣硅酸盐水泥,定义：凡由硅酸盐水泥熟料和,20%70%,粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料。,允许用石灰石、窑灰、粉煤灰和火山灰质混合材料中的一种材料代替矿渣，代替数量,8%,，替代后水泥中粒化高炉矿渣不得少于,20%,代号：,PS,10,1,、,MgO,熟料中,5.0%.,2,、,SO,3,4.0%,3,、,细度期,10%,4,、凝结时间,初凝不得早于,45min,；,终凝不得迟于,10h,5,、,安定性,用沸煮法检验必须合格,6,、强度,7,、碱,由供需双方商定,技术要求：,8.2,矿渣硅酸盐水泥,11,矿渣硅酸盐水泥的强度指标,强度等级,抗压强度,抗折强度,3,天,7,天,3,天,7,天,32.5,10.0,32.5,2.5,5.5,32.5R,15.0,32.5,3.5,5.5,42.5,15.0,42.5,3.5,6.5,42.5R,19.0,42.5,4.0,6.5,52.5,21.0,52.5,4.0,7.0,52.5R,23.0,52.5,4.5,7.0,12,性能：,1,、对硫酸盐类侵蚀的抵抗能力及抗水性较好；,2,、耐热性较好；,3,、水化热较低；,4,、在蒸汽养护中强度发展较快；,5,、在潮湿环境中后期强度增进率较大；,6,、早强较低，凝结较慢，在低温环境下尤甚；,7,、抗冻性较差；,8,、干缩性较大，有泌水现象。,8.2,矿渣硅酸盐水泥,13,用 途,1,、地下、水中和海水中工程，以及经常受高水压的工程；,2,、大体积混凝土工程；,3,、蒸汽养护的工程；,4,、一般地上工程，亦可用于不常受冻融交替作用的受冻工程。,8.2,矿渣硅酸盐水泥,14,提高矿渣水泥质量的主要途径,1,、选择适当的熟料的矿物组成,2,、控制矿渣的质量和加入量,3,、提高水泥的粉磨细度,4,、增加石膏的加入量。,8.2,矿渣硅酸盐水泥,15,8.3,火山灰质硅酸盐水泥,1,、生产技术要求,火山灰质硅酸盐水泥简称火山灰水泥，代号,PP,。,它是由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制成的水硬性胶硬材料。水泥中火山灰质混合材掺加量按质量百分比计为,20%50%,。,16,1,、生产技术要求,火山灰水泥的材料要求、强度等级与矿渣硅酸盐水泥相同。,火山灰水泥的技术要求中，氧化镁、水泥细度、凝结时间、安定性、强度指标均同于矿渣水泥的技术要求，但,SO,3,在水泥中的含量不得超过,3.5%,。如果火山灰水泥中混合材料总掺量,30%,，熟料中,MgO,含量为,5.0%6.0%,时，制成的水泥可不作压蒸试验。,8.3,火山灰质硅酸盐水泥,17,2,、配制工艺,在生产工厂，将硅酸盐水泥熟料、火山灰质混合材料、石膏按一定比例一起入磨或分别粉磨再进行混合。这是常见的工艺。,在实际生产中，通过调整水泥熟料、混合材料、石膏的配比及合理控制出磨水泥的细度等，可以生产出不同标号的火山灰水泥。,8.3,火山灰质硅酸盐水泥,18,3,、混合材料的掺量,混合材料掺量多少，直接影响所生产水泥的性质、标号及水泥的成本等。火山灰水泥中混合材料的掺加量按质量百分比计为,20%50%,。,8.3,火山灰质硅酸盐水泥,19,4,、性能,1,）泌水率低，保水性好；,2,）水化热小，而耐腐蚀性好；,3,）需水量大，干缩性大，抗冻性差；,4,）早期强度低，但后期强度较高甚至可以赶上或超,过硅酸盐水泥。,8.3,火山灰质硅酸盐水泥,20,5,、用途,适用地下、水中工程或经常受较高水压作用的工程，尤其是需要抗渗性、抗淡水、抗硫酸盐侵蚀的工程中,;,适宜于进行水蒸汽养护、生产的混凝土构制件,;,适用于大体积的混凝土工程,;,可同普通水泥一样用于一般地面建筑工程。但应该注意，火山灰水泥不适用于早期强度要求较高的工程，也不适合冻融交替的工程及长期于燥和高温的地方。,8.3,火山灰质硅酸盐水泥,21,8.4,粉煤灰硅酸盐水泥,粉煤灰硅酸盐水泥简称粉煤灰水泥。它是由硅酸盐水泥熟料和粉煤灰、适量石膏磨细制成的水硬性胶凝材，代号,PF,。,水泥中粉煤灰掺加加量按质量百分比计为,20%40%,。,22,8.4.1,粉煤灰水泥的粉磨工艺,常用的粉磨流程及特点,1,、共同粉磨,2,、分别粉磨,3,、两级混磨,4,、辊压机预粉磨,5,、辊压机联合粉磨工艺系统,6,、粉煤灰直接喂入选粉机中,7,、将粉煤灰喂入磨机最后一仓,8.4,粉煤灰硅酸盐水泥,23,粉磨流程选择,在生产粉煤灰水泥时，由于粉煤灰掺量较大，粉煤灰应经过球磨机粉磨，以破坏粉煤灰团粒和球状玻璃体外壳，提高粉煤灰的水化活性。,粉煤灰的掺量,粉煤灰在水泥中的掺加量，通常与水泥熟料的质量、粉煤灰的活性和要求生产的水泥标号有关，粉煤灰掺加加量按质量百分比计为,20%40%,。,8.4,粉煤灰硅酸盐水泥,8.4.1,粉煤灰水泥的粉磨工艺,24,8.4.2,粉煤灰水泥的性能,1,、需水量少，和易性好,2,、干缩小，抗裂性好,3,、水化热低,4,、耐腐蚀性好,5,、早期强度低，后期强度增进率大,8.4,粉煤灰硅酸盐水泥,25,8.4.3,粉煤灰水泥的用途,粉煤灰水泥可用于一般的工业和民用建筑，尤其适用于大体积和水利工程的混凝土以及地下、海港工程等，但不适用于早期强度要求高的工程、受冻工程、有水位升降的混凝土工程以及有抗碳,化要求的工程等等。,8.4,粉煤灰硅酸盐水泥,26,8.5,复合硅酸盐水泥,8.5.1,复合硅酸盐水泥的生产技术要求,定义,凡由硅酸盐水泥熟料、两种或两种以上规定的混合材料、适量石膏磨细制成的水硬性胶凝材料，称为复合硅酸盐水泥（简称复合水泥）代号,PC,。,水泥中的混合材料总掺加量按质量百分数计应大于,15%,，但不超过,50%,。,27,水泥标号,复合水泥允许生产的标号有：,325,、,325R,、,425,、,425R,、,525,、,525R,六个标号。其对应的强度等级分别为：,32.5,、,32.5R,、,42.5,、,42.5R,、,52.5,、,52.5R,8.5,复合硅酸盐水泥,28,8.5.2,复合水泥的混合材料掺加量,混合材料种类,混合材料种类,8.5,复合硅酸盐水泥,29,8.5.3,生产复合水泥应注意的问题,选择性能优势可互补的复合材料并确定适宜掺量,控制合适的粉磨细度,当混合材料掺量较高时可掺入一加剂定量的外,8.5,复合硅酸盐水泥,30,8.5.4,复合水泥的性能与应用,性能,复合水泥的性能可以通过混合材料的相互搭配,复合水泥建筑性能良好,应用,复合水泥可广泛应用于工业和民用建筑工程中。,8.5,复合硅酸盐水泥,31,8.6,特种水泥,特种水泥是特性水泥和专用水泥的统称，也即指通用水泥以外的水泥。目前我国已研制开发了,70,多种特种水泥。,32,8.6.1,特种水泥的分类,1,、按特种水泥所含矿物分类,特种水泥通常可分成六大系列产品，它们是：硅酸盐水泥系列（除通用水泥外）、铝酸盐水泥系列、硫铝酸盐水泥系列、铁铝酸盐水泥系列、氟铝酸盐水泥系列、其他（包括无熟料、少熟料）水泥系列。,33,2,、,特种水泥的功能或用途分类,快硬高强水泥。,水工水泥。,油井水泥。,装饰水泥。,膨胀和自应力水泥。,其他。,8.6.1,特种水泥的分类,34,8.6.2,特种水泥的生产状况,目前我国特种水泥生产年产量低，仅占全国水泥总产量的,2,以下，与发达国家,7,9,的生产规模有相当的差距。,35,1,、快硬硅酸盐水泥技术要求,氧化镁含量,：,5.0,三氧化硫含量：,4,水泥细度：筛余,10%,凝结时间：初凝,45min,，,终凝,10h,安定性：合格,强度：不得低于国标,8.6.3,快硬硅酸盐水泥,36,2,、快硬硅酸盐水泥生产工艺,（,1,）设计合理的矿物组成。,（,2,）适当提高水泥的比表面积。,（,3,）适当增加石膏的含量。,8.6.3,快硬硅酸盐水泥,37,3,、快硬硅酸盐水泥性能与用途,快硬硅酸盐水泥早期强度高，,1d,抗压强度为,28d,的,30%,35%,，后期强度呈持续增长趋势；其凝结时间正常，一般初凝时间为,2,3h,；,水泥的水化热较高，早期干缩率亦较大。,主要用语抢修工程、军事工程、预应力混凝土制件。,8.6.3,快硬硅酸盐水泥,38,8.6.4,快硬硫铝酸盐水泥,以适当成分的生料，经煅烧所得以无水硫铝酸钙和硅酸二钙为主要矿物成分的熟料，加入适量石膏和,0,10%,的石灰石，磨细制成的早期强度高的水硬性胶凝材料，称为快硬硫铝酸盐水泥，代号,RSAC,。,快硬硫铝酸盐水泥的标号以,3d,抗压强度表示，分,425,、,525,、,625,、,725,四个标号。,39,1,、快硬硫铝酸盐水泥技术指标,比表面积。比表面积不得低于,350m,2,/kg,。,凝结时间。初凝不得早于,25min,。,终凝不迟于,3h,。,强度。各龄期强度不得低于国标,8.6.4,快硬硫铝酸盐水泥,40,2,、快硬硫铝酸盐水泥生产工艺,原料。铝质原料（矾土）、石灰质原料（石灰石）和石膏。要求石灰石中,CaO,52%,。,MgO,1.5%,；,矾土中,Al,2,O,3,50%,65%,，,SiO,2,25%,；,二水石膏,SO,3,38%,，,MgO,3%,，,也可以使用相应质量的无水石膏。,8.6.4,快硬硫铝酸盐水泥,41,2,、快硬硫铝酸盐水泥生产工艺,熟料的组成与率值,熟料矿物以无水硫铝酸钙（,CaOAl,2,O,3,）,CaSO,4,（,简写为,C,4,A,3,）,和硅酸二钙,-C,2,S,为主，还有少量的,CaSO,4,、,钙钛矿（,CT,）,和含铁相等。熟料的化学组成大致为,CaO40%,44%,，,Al,2,O,3,18%,22%,，,SiO,2,8%,12%,，,Fe,2,O,3,6%,10%,，,SO,3,12%,16%,，,其相应的矿物组成一般是,C,4,A,3,36%,44%,，,-C,2,S23%,34%,，,C,2,F10%,27%,，,CaSO,4,4%,17%,。,8.6.4,快硬硫铝酸盐水泥,42,2,、快硬硫铝酸盐水泥生产工艺,煅烧,生产,C,4,A,3,-C,2,S,型水泥熟料，一般采用干法回转窑生产，也可以用立窑生产。生料细度控制在,0.080mm,方孔筛筛余,10%,。熟料煅烧温度为,1250,1350,，不宜超过,1400,，否则,CaSO,4,分解，,C,4,A,3,也分解。,8.6.4,快硬硫铝酸盐水泥,43,2,、快硬硫铝酸盐水泥生产工艺,水化,C,4,A,3,和石膏形成钙矾石和,Al,（,OH,）,3,凝胶，石膏量少时，后来生成低硫型硫铝酸钙。由于较低温度形成的,C,2,S,水化较快，生成,C-S-H,凝胶，而,AH,3,和,C-S-H,凝胶填充在水化硫铝酸钙之间，加固和致密水泥石的结构，故水泥早期强度高。改变水泥中石膏的掺入量，可以制得快硬不收缩、微膨胀、膨胀和自应力水泥。,8.6.4,快硬硫铝酸盐水泥,44,3,、快硬硫铝酸盐水泥性能和用途,C,4,A,3,-C,2,S,型水泥的初凝时间,0.5,1h,，,终凝时间,1,1.5h,；,长期强度稳定，并有所增长。低温性能较好，气温在,-5,以上时，不必采取任何特殊措施，就可以正常施工。,可用于紧急抢修工程，如接缝、堵漏、锚喷、抢修飞机跑道、公路等，适合于冬季施工工程、地下工程、配制膨胀水泥和自应力水泥以及玻璃纤维砂浆等，但不适应于在,100,以上环境下使用。,8.6.4,快硬硫铝酸盐水泥,45,8.6.5,快硬氟铝酸盐水泥,以矾土、石灰石、萤石（或再加石膏）经配料煅烧得到的以氟铝酸钙（,C,11,A,7,CaF,2,）,为主要矿物的熟料，再与石膏一起磨细而成的水泥为快硬氟铝酸盐水泥。,46,1,、快硬氟铝酸盐水泥矿物组成,主要矿物为氟铝酸钙、阿利特、贝利特和铁铝酸钙固溶体。,2,、快硬氟铝酸盐水泥配料,先设计水泥熟料的矿物组成，然后计算出熟料的化学成分，再用试配法进行配料。,8.6.5,快硬氟铝酸盐水泥,47,3,、快硬氟铝酸盐水泥生产工艺,烧成温度一般控制在,1250,1350,，火焰温度控制在,1350,1400,，温度过高，易结大块，易结圈；温度过低，容易产生生烧。熟料要求急冷。水泥粉磨细度要求较高，一般比表面积控制在,500,600m,2,/kg,。,4,、快硬氟铝酸盐水泥性能与用途,快硬氟铝酸盐水泥凝结很快，硬化很快。,快硬氟铝酸盐水泥可用于抢修工程，用作喷锚用的喷射水泥。由于其水化产物钙矾石在高温迅速脱水分解，它可用作铸造业用的型砂水泥。,8.6.5,快硬氟铝酸盐水泥,48,8.6.6,快硬铁铝酸盐水泥,以适当成分的生料，经煅烧所得以铁相、无水硫铝酸钙和硅酸钙为主要矿物的熟料，加入适量石灰石和石膏，磨细制成的早期强度高的水硬性胶凝材料。,49,1,、快硬铁铝酸盐水泥技术要求,比表面积、凝结时间、游离氧化钙符合下表的规定。,项 目,技术要求,比表面积（,m,2,/kg,）,不小于,380,凝结时间,（,min,）,初凝,不早,于,25,终凝,不迟于,180,游离氧化钙,（,%,）,不大,于,0.4,8.6.6,快硬铁铝酸盐水泥,50,2,、快硬铁铝酸盐水泥生产工艺,（,1,）熟料的化学成分及矿物组成,主要化学成分分为,CaO,、,Al,2,O,3,、,Fe,2,O,3,、,SiO,2,、,SO,3,，,主要矿物为,C,4,A,3,、,-C,2,S,、,C,4,AF,。,（,2,）原料、燃料,配料采用三组分配料：石灰石、铁矾土、石膏。,（,3,）煅烧,煅烧设备为回转窑。烧成温度一般为,1250,1350,，。,（,4,）粉磨,在水泥粉磨过程中，比表面积应控制在,350m,2,/kg,以上，一般为,350,400m,2,/kg,的范围。,8.6.6,快硬铁铝酸盐水泥,51,3,、快硬铁铝酸盐水泥的特性和用途,（,1,）早强高强。,（,2,）抗冻性。,（,3,）耐蚀性能好。,（,4,）高抗渗性能。,快硬铁铝酸盐水泥适合于冬季施工工程、抢修工程、配制喷射混凝土及生产预制构件等。,8.6.6,快硬铁铝酸盐水泥,52,8.6.7,抗硫酸盐水泥,凡以适当成分的硅酸盐水泥熟料，加入适量的石膏，磨细制成的具有抵抗硫酸根离子侵蚀的水硬性胶凝材料，称为抗硫酸盐硅酸盐水泥，简称抗硫酸盐水泥。按其抗硫酸盐侵蚀分为中抗硫酸盐水泥和高抗硫酸盐水泥两类,。,53,1,、抗硫酸盐水泥的技术要求,中抗硫酸盐水泥、高抗硫酸盐水泥的标号均有两种，分为,425,、,525,两个标号。各标号水泥的各龄期强度不低于表,12.10,中的所列数据。,水泥标号,抗压强度（,MP,a,）,抗折强度（,MP,a,）,3d,28d,3d,28d,425,16.0,42.5,3.5,6.5,525,22.0,52.5,4.0,7.0,8.6.7,抗硫酸盐水泥,54,2,、抗硫酸盐水泥的生产技术,抗硫酸盐水泥的生产工艺基本上与硅酸盐水泥生产相似，不同之处在于熟料矿物有所区别。对于抗硫酸盐水泥熟料，由于,KH,值低，,n,值高，,p,值也较低，所以熟料的形成热较硅酸盐水泥熟料低，易于烧成。对于回转窑的窑皮维护不利，应加强稳定热工制度、严格控制熟料的结粒情况；对于立窑来讲，应加强熟料烧成控制，浅暗火操作，快烧快冷，减少中间结大块，提高立窑煅烧能力。,8.6.7,抗硫酸盐水泥,55,3,、抗硫酸盐水泥的性能与用途,抗硫酸盐侵蚀性能好。中抗硫水泥可以抵御,SO,4,2-,离子浓度,2500/L,的纯硫酸盐溶液的腐蚀，高抗硫水泥可以抵御,SO,4,2-,离子浓度,8000/,的腐蚀，最高可抗,SO,4,2-,离子浓度（,1,2,）,10,4,/L,。,主要用于受硫酸盐侵蚀的海港、水利、地下、隧道、引水、道路和桥梁基础等工程。,8.6.7,抗硫酸盐水泥,56,8.6.8,其他特种水泥,1,砌筑水泥,凡由活性混合材料或水硬性工业废渣，加入少量的硅酸盐水泥熟料和石膏磨细制成的水硬性胶凝材料，称为砌筑水泥。,2,耐酸水泥,凡由耐酸填料（一般采用石英岩、熔融辉绿岩或陶瓷碎片）和硬化硅酸钠（水玻璃），按适当比例配合，共同磨细或分别磨细后混合均匀制成的具有抗酸腐蚀性能的化学硬化型胶凝材料。使用时加适量硅酸钠液体拌合，制备耐酸砂浆或混凝土。,57,3,耐高温水泥,耐高温水泥与耐火集料配制的耐火混凝土广泛用于石油、冶金、化工、电力及建材工业的各种窑炉上。,4,中热硅酸盐水泥和低热矿渣硅酸盐水泥,中热硅酸盐水泥和低热矿渣硅酸盐水泥同属水工水泥。其主要特点为低热水化热，主要适用于大坝和大体积混凝土，在,1989,年前命名为大坝水泥，现在国家标准重新命名现在名称。,8.6.8,其他特种水泥,58,5,膨胀和自应力水,凡由硅酸盐水泥熟料、高铝水泥熟料、硫铝酸盐水泥熟料，加入适量石膏和其他有关天然或粒化高炉矿渣、粉煤灰、石膏等材料，按适当比例磨细制成的具有膨胀性的水硬性胶凝材料，称为膨胀水泥。,6,辐射水泥,从解决防辐射混凝土结构材料来看，混凝土材料可以同时兼有轻元素和重元素，具有复合防辐射能力。一方面精选混凝土集料，另一方面生产具有较高防辐射能力的专用水泥品种。我国已研制成功的防护水泥，主要是防,射线和,X,射线的钡水泥和防中子的硼水泥。,8.6.8,其他特种水泥,59,8.7.1,装饰水泥,装饰水泥指白色水泥和彩色水泥。装饰水泥主要用于建筑装饰工程，可配制成彩色灰浆或制造各种彩色和白色混凝土，如水磨石、斩假石等。白色和彩色水泥与其他天然的和人造的装饰材料相比，具有使用方便、价格较低廉、耐久性好等优点。,8.7,特种水泥,60,1,白色水泥,凡以适当成分的生料烧至部分熔融，所得以硅酸钙为主要成分，氧化铁含量少的熟料，加入适量的石膏，磨细制成的水硬性胶凝材料称为白色硅酸盐水泥（简称白色水泥）。白色硅酸盐水泥的白度与产品等级划分如表,白水泥等级,白 度,标 号,级 别,白 度（,）,优等品,特 级,86,625,、,525,一级品,一级,二级,84,80,525,、,425,525,、,425,合格品,二级,三级,80,75,325,425,、,325,61,2,彩色水泥,彩色水泥的生产方法有两种,：,一种是直烧制法，在水泥生料中掺入适量着色物质，煅烧成彩色熟料，然后磨制成彩色硅酸盐水泥。彩色水泥熟料颜色的深浅随着着色剂的掺量而变。,另一种混合法制造彩色水泥，它是在白水泥中或硅酸盐水泥中掺入适量的着色物质，粉磨成彩色水泥。所用着色剂要求对光和大气的耐侯性好，不溶于水，并能耐碱，对水泥石不起破坏作用，也不能使水泥的强度显著下降。,62,8.7.2,道路水泥,凡由道路硅酸盐水泥熟料，,0,10,活性材料和适量石膏磨细制成的水硬性胶凝材料，称为道路盐硅酸盐水泥，（简称道路水泥）水泥粉磨时允许加入不损害水泥性能的助磨剂,其加入量不得超过水泥质量的,1%,。,63,1,道路水泥的技术要求,标号分为,425,、,525,、,625,三个标号，各标号龄期不得低于表,水泥标号,抗压强度,(,MP,a,),抗折强度,(,MP,a,),3d,28d,3d,28d,425,22.0,42.5,4.0,7.0,525,27.0,52.5,5.0,7.5,625,32.0,62.5,5.5,8.5,64,2,道路水泥的生产技术,生产道路水泥主要是通过改变水泥熟料的矿物组成、粉磨细度、石膏加入量及外掺剂来达到。与普通水泥熟料相比，一般适当提高,C,3,S,、,C,4,AF,含量。水泥的耐磨性与水泥的抗压强度有较好的相关性，因此提高水泥熟料中的,C,3,S,含量，可以提高水泥的强度。,C,4,AF,的脆性小，体积收缩小，提高,C,4,AF,的含量，对提高水泥的抗折强度及耐磨性有利。,在煅烧方面，道路水泥可以采用回转窑煅烧，也可以在立窑上煅烧。,65,3,道路水泥的性能和用途,性能主要有以下特点,耐磨性好。,强度高。,干缩性小。,水化热低，耐久性好。,道路水泥最适宜各类混凝土路面工程，使用于耐磨、抗干缩等性能要求较高的其他工程。,66,8.7.3,油井水泥,我国将普通油井水泥分为,9,个级别、三个类型。,（,1,）,A,、,B,、,C,、,D,、,E,、,F,级,油井水泥是由水硬性硅酸钙为主要成分的水泥熟料，加入适量的石膏和助磨剂，磨细制成的产品。在粉磨混合,D,、,E,、,F,级水泥的过程中，允许掺加适量的促凝剂。,（,2,）,G,、,H,级,油井水泥是有水硬性硅酸钙为主要成分的水泥熟料，加入适量的石膏和水，磨细制成的产品，在混磨与混合过程中，不允许掺加任何其他外加剂。,（,3,）,J,级,油井水泥由水硬性硅酸钙为主要成分的水泥熟料，加入适量的硅质材料和石膏，磨细制成的,产品。,67,我国油井水泥分为,A,、,B,、,C,、,D,、,E,、,F,、,G,、,H,、,J,九个级别，包括普通型、中等抗硫酸盐型和高抗硫酸盐型三类。,（,1,）,A,级油井水泥,无特殊性能要求时，适应于自地面至,1830m,井深的注水泥。仅有普通型。,（,2,）,B,级油井水泥,适用于自地面至,1830m,井深的注水泥。分为中抗硫酸型和高抗硫酸盐型两种。,68,（,3,）,C,级油井水泥,要求具有高早强度时，适应于自地面至,1830m,井深的注水泥。分为普通型、中抗硫酸盐型和高抗硫酸盐型三种。,（,4,）,D,、,E,、,F,级油井水泥,G,、,H,级油井水泥是一种基本水泥。适用与自地面至,2440m,井深的注水泥，分为中抗硫酸盐型和高抗硫酸盐型。与促凝剂或缓凝剂一起使用能适应于较大的井深和温度范围。,（,5,）,J,级油井水泥,J,级油井水泥适用于超高温高压条件下的,3660,4880m,井深的注水泥。与促凝剂或缓凝剂一起使用，能适应与较大的井深和温度范围。,69,8.8,生态水泥,生态水泥，是指利用城市垃圾焚烧灰渣、下水道污泥、工业废渣赤泥等，经过一定的生产工艺制成的无公害与环境谐调型水泥。生产生态水泥是保护环境并使废弃物在资源化的有效途径。生态水泥是一种新型的硅酸盐水泥，含有,20%,左右的,C,11,A,7,CaCl,2,。,70,小结：,对比理解矿渣水泥、火山灰水泥及粉煤灰水泥的定义和技术要求。掌握几种通用水泥、特性水泥和专用水泥的性能特点及应用范围。,71,思考与训练：,总结五大通用水泥的特性与使用范围,总结归纳铝酸盐水泥,72,高性能低热硅酸盐水泥（高贝利特水泥）,以硅酸二钙（,C,2,S50%,）为主导矿物的高性能低热硅酸盐水泥。,与通用硅酸盐水泥相比：,烧成温度降低了,100,，节约煤资源；,对选用的石灰石要求不高；,烧成过程中,CO,2,、,SO,2,等的排放量降低了,10%,以上，生产成本节约,10%,；,高贝利特水泥的不同龄期水化放热比通用硅酸盐水泥低,20%,以上，而,28,天强度与通用硅酸盐水泥相当，,90,天以后同龄期强度高出通用硅酸盐水泥,10,兆帕以上。,用高贝利特水泥开发的高性能混凝土、高抗裂新型大坝混凝土在工作性、力学性能、热学性能、抗裂性和耐久性方面均优于高硅酸三钙的通用硅酸盐水泥混凝土，尤其是高贝利特高抗裂大坝混凝土的综合抗裂性能优于三峡工程中所使用的中热水泥大坝混凝土，为解决大体积混凝土由于温度应力而导致的开裂问题提供了更好的技术途径。目前，高贝利特水泥已在我国重点工程三峡工程、首都国际机场、北京五环路等工程建设中得到大规模应用。,课外延展：,73,Thank You!,74,
