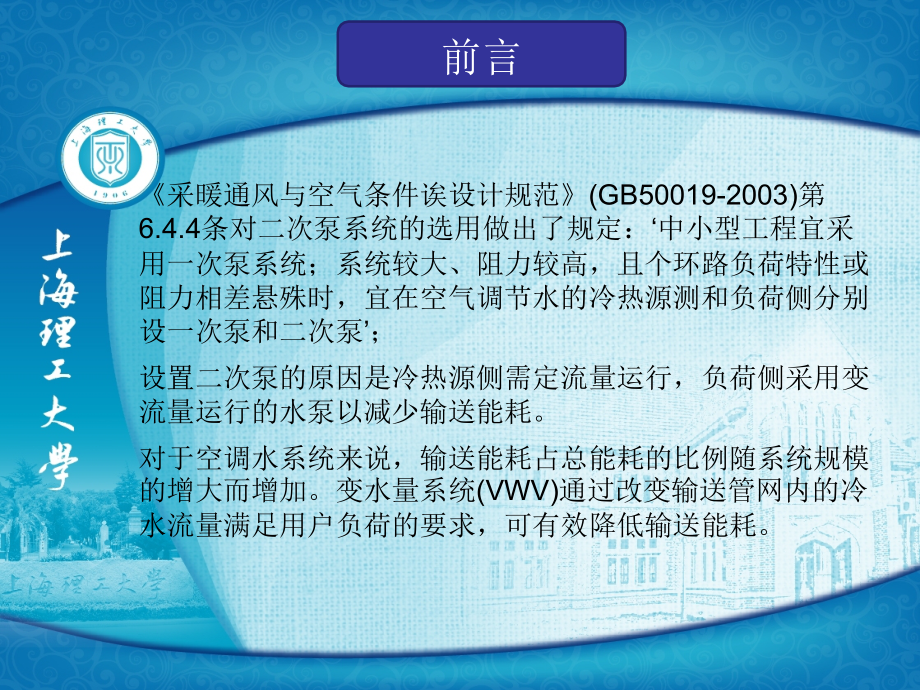

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,二次泵系统的控制方法,采暖通风与空气条件诶设计规范,(GB50019-2003),第,6.4.4,条对二次泵系统的选用做出了规定：中小型工程宜采用一次泵系统；系统较大、阻力较高，且个环路负荷特性或阻力相差悬殊时，宜在空气调节水的冷热源测和负荷侧分别设一次泵和二次泵；,设置二次泵的原因是冷热源侧需定流量运行，负荷侧采用变流量运行的水泵以减少输送能耗。,对于空调水系统来说，输送能耗占总能耗的比例随系统规模的增大而增加。变水量系统,(VWV),通过改变输送管网内的冷水流量满足用户负荷的要求，可有效降低输送能耗。,前言,用户负荷的变化可以通过改变系统冷水流量实现，但是，为保证水力、热力工况稳定，冷水机组所允许的流量波动范围很小。解决这一矛盾，通常有两种方法：,系统比较,以图,2,二次泵系统示意图为例，根据用户负荷：,控制冷热源测的冷水机组及一次泵的启停；,控制二次泵的变频与启停；,得出二次泵系统监控点。,控制说明：,一次侧采用负荷控制。通过检测一次侧供回水管上的温差和流量得到需冷量，当需冷量减少相当于一台制冷剂的容量时，停一台水泵及相应的制冷机。,二次侧采用压差控制。利用水泵并联特性曲线，设定一个供回水压力波动范围，当负荷变化引起管网流量改变时，供回水压力随之波动，当超过设定上限值时减少泵的运行台数，当低于设定下线值时增加泵的运行台数。,控制系统,当用户负荷,增加,时，调节阀开度,增加,，用户所需水量,增加,，则,提高,二次泵的频率以满足用户的水量需求；若用户负荷继续增加，二次泵频率达到上限，则,开启,一台二次泵；,此时回水温度,升高,（设定温度上限），当用户负荷增大到,等于,一台冷水机组的冷量时，,开启,一台冷水机组及相应的一次泵。,Q,M,P,f/n,泵,n,制冷机,控制流程,受控设备,监控描述,输入,输出,传感器、阀门、执行机构等,类型,AI,DI,AO,DO,冷水机组,供、回水温度检测,6,温度传感器,启停控制,3,继电器,一次水泵,运行状态,3,故障报告,3,手,/自动控制状态,3,启停控制,3,继电器,二次水泵,运行状态,3,故障报警,3,手,/自动控制状态,3,变频控制,3,启停控制,3,继电器,末端供、回水管,压差检测,3,压差传感器,一、二次循环供、回水干管,温度检测,4,温度传感器,一次回水干管,流量监测,1,流量传感器,二次泵系统的监控点,二次泵系统通过设置桥管，不仅有效的解决了制冷机定流量负荷侧变流量的矛盾，而且实现了系统各部分水力工况隔离（一次循环、二次循环）。,通过二次泵的控制过程，当供冷系统容量较大且负荷变化范围较宽时，采用过泵并联变速运行可有效降低运行能耗，在低负荷运行时系统仍能保持较高效率。,此水系统控制过程中的控制方法懂了，二次侧管网的水力工况变化还是不太明白。,控制系统的编程不会，今后应多加学习。,控制过程的监控点的确定还比较模糊。,小 结,A,B,C,1,2,1,2,a,b,c,控制流程,
