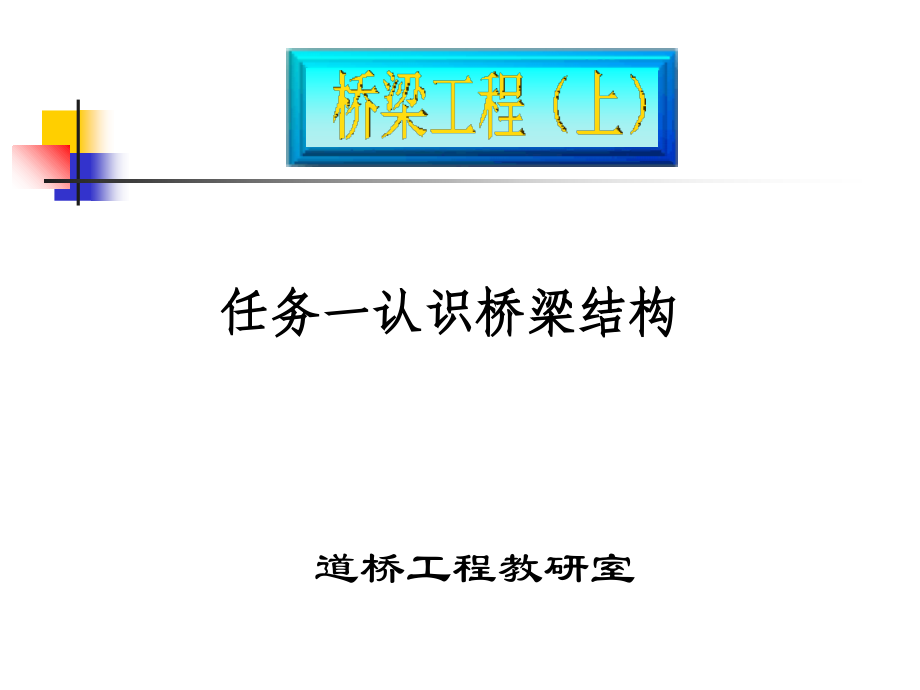

桥梁上部结构施工技术-任务一认识桥梁结构.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,桥梁工程（上）,道桥工程教研室,任务一认识桥梁结构,前言,桥梁工程课的地位最主要的专业课,主要内容桥梁设计和构造原理、计算理论、分析方法、施工概要,有关桥梁工程的主要课程混凝土桥、钢桥、桥梁施工、桥梁电算、其它专题报告,本课程的主要内容桥梁工程总体概论、分类介绍各种桥型,前言,本课程拟讲述的桥型,混凝土简支梁桥,混凝土悬臂梁桥,混凝土连续梁桥,混凝土刚构桥,圬工及混凝土拱桥,混凝土斜拉桥,悬索桥,前言,讲述思路,受力特点,适用范围,施工概要,构造原理,主要做法、结构尺寸,计算原理,计算理论、计算方法,前言,第一篇 总论,第一章 概论,第一节 桥梁在交通事业中的地位,各种道路工程的关键节点,里程不长、难度高、造价大、工期长,城市立体交通的主要构成,立体交叉,高架道路,第一篇 总论,桥梁建设规模,第二节 我国桥梁建筑的成就,第一篇 总论,桥型,最大跨径,桥名,梁桥,270,虎门辅航道桥,拱桥,550,上海卢浦大桥,斜拉桥,628,南京长江二桥,悬索桥,1490,润扬长江大桥,第一篇 总论,虎门辅航道桥,第二节 我国桥梁建筑的成就,第一篇 总论,第二节 我国桥梁建筑的成就,上海卢浦大桥,第一篇 总论,南京长江二桥,第二节 我国桥梁建筑的成就,第一篇 总论,第二节 我国桥梁建筑的成就,润扬长江大桥,基础工程,水深50米已经解决,100米以上尚待探索,设计水平,允许应力法,极限状态法,可靠度理论,第一篇 总论,第二节 我国桥梁建筑的成就,第三节 20世纪桥梁工程的伟大成就,第一篇 总论,桥梁建设规模,新材料的应用,预应力技术的应用,计算机技术的应用,洲际联络工程,世界十大悬索桥,第一篇 总论,第三节 20世纪桥梁工程的伟大成就,第三节 20世纪桥梁工程的伟大成就,日本明石海峡大桥,第一篇 总论,第三节 20世纪桥梁工程的伟大成就,丹麦大贝尔特桥,第一篇 总论,世界十大斜拉桥,第三节 20世纪桥梁工程的伟大成就,第一篇 总论,第一篇 总论,第三节 20世纪桥梁工程的伟大成就,日本多多罗大桥,第一篇 总论,第三节 20世纪桥梁工程的伟大成就,法国诺曼底大桥,第一篇 总论,世界十大混凝土拱桥,第三节 20世纪桥梁工程的伟大成就,第一篇 总论,第三节 20世纪桥梁工程的伟大成就,万县长江大桥,第一篇 总论,第三节 20世纪桥梁工程的伟大成就,克尔克1号桥,第一篇 总论,世界十大预应力混凝土梁桥,第三节 20世纪桥梁工程的伟大成就,第一篇 总论,第三节 20世纪桥梁工程的伟大成就,挪威斯托尔马桥,第一篇 总论,第三节 20世纪桥梁工程的伟大成就,挪威拉脱圣德桥,第一章 概论,第二节 桥梁的组成与分类,第一篇 总论,从传递荷载功能划分：,桥跨结构（上部结构）,直接承担使用荷载,桥墩、桥台、支座（下部结构）,将上部结构的荷载传递到基础中去,挡住路堤的土,保证桥梁的温差伸缩,基础,将桥梁结构的反力传递到地基,一、桥梁的组成,桥梁的基本组成,一、桥梁的组成,第一篇 总论,常用名词：,计算跨径,跨径,净跨径,建筑高度,桥下净空,第一篇 总论,一、桥梁的组成,桥梁附属设施：,1、桥面铺装(或称行车道铺装),2、排水防水系统,3、栏杆(或防撞栏杆),4、伸缩缝,5、灯光照明,第一篇 总论,一、桥梁的组成,二、桥梁的分类,1、,按跨径大小分类,我国公路工程技术标准桥梁分类,第一篇 总论,国际特大桥梁分类标准,第一篇 总论,二、桥梁的分类,2、按桥面的位置划分,上承式视野好、建筑高度大,下承式建筑高度小、视野差,中承式兼有两者的特点,二、桥梁的分类,第一篇 总论,第一篇 总论,二、桥梁的分类,上承式拱桥,第一篇 总论,二、桥梁的分类,中承式拱桥,第一篇 总论,二、桥梁的分类,下承式拱桥,3、按桥梁用途来划分,公路桥、铁路桥、公路铁路两用桥,农桥、人行桥、运水桥(渡槽)、,其它专用桥梁(如通过管路、电缆等),二、桥梁的分类,第一篇 总论,4、按材料来划分,木桥、,钢桥、,圬工桥(包括砖、石、混凝土桥)、,钢筋混凝土桥、,预应力钢筋混凝土桥,二、桥梁的分类,第一篇 总论,5、按结构体系划分,梁式桥主梁受弯,拱桥主拱受压,刚架桥构件受弯压,缆索承重桥梁缆索受拉,组合体系桥梁几种受力的组合,二、桥梁的分类,第一篇 总论,二、桥梁的分类,第一篇 总论,梁式桥,拱桥,二、桥梁的分类,第一篇 总论,二、桥梁的分类,第一篇 总论,刚架桥,二、桥梁的分类,第一篇 总论,缆索承重桥梁,二、桥梁的分类,第一篇 总论,组合体系桥梁,6、按跨越方式,固定式的桥梁,开启桥,浮桥,漫水桥,二、桥梁的分类,第一篇 总论,二、桥梁的分类,第一篇 总论,开启桥,7、按施工方法,整体施工桥梁上部结构一次浇筑而成,节段施工桥梁上部结构分节段组拼而成,二、桥梁的分类,第一篇 总论,二、桥梁的分类,第一篇 总论,整体施工桥梁,二、桥梁的分类,第一篇 总论,节段施工桥梁,
