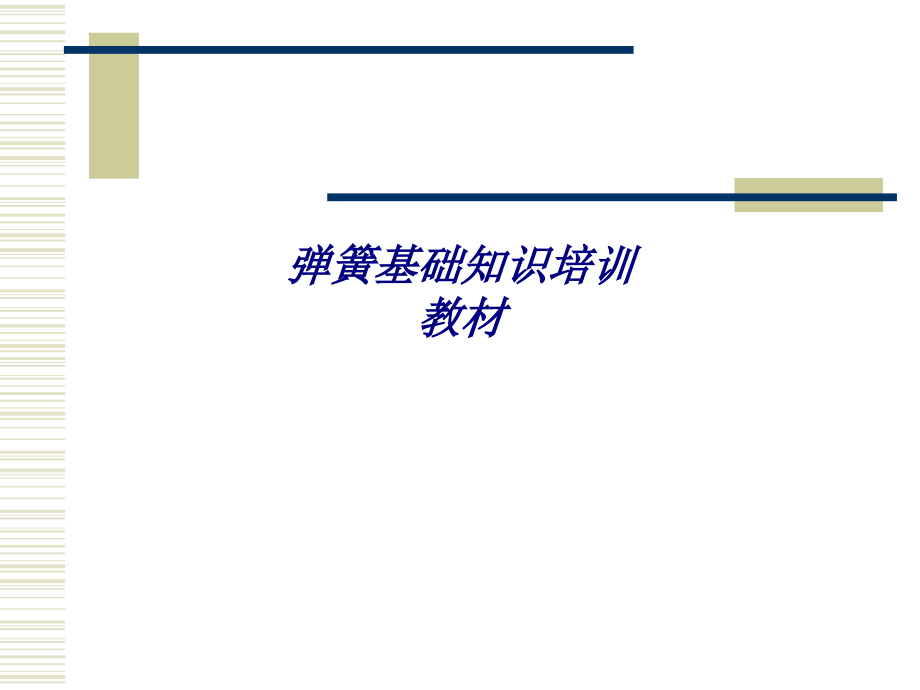

弹簧基础知识培训教材.ppt

资源描述

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,*,弹簧基础知识培训教材,目录,弹簧的定义,弹簧的作用,弹簧的种类,弹簧的材料,弹簧的工艺,加工设备,弹簧的设计,弹簧的书写,弹簧的定义,英文名：,SPRING,、是利用材料的弹性形变进行缓冲、复位、储能的机械零件。,弹簧的作用,（,1,）储能和作为动力,（,2,）避振和缓冲,（,3,）载荷,（,4,）测力,（,5,）加固,弹簧的种类,弹簧的种类很多，一般按结构或形状分，有螺旋弹簧、板弹簧、碟形弹簧、扭杆弹簧、涡卷弹簧、片状弹簧、环形弹簧、平卷弹簧、恒力弹簧。按变形状况分有压缩弹簧、拉伸弹簧、扭转弹簧、按材料分有金属弹簧和非金属弹簧。,弹簧的材料,常用金属弹簧材料有：,（,1,）钢线：,SWC,（,2,）琴钢丝：,SWPB,SWPA,（,3,）高碳素弹簧钢丝：,SWA,、,SWB,（,4,）不锈钢丝：,SUS303,、,SUS304,、,SUS302,、,SUS301,、,SUS316,、,SUS631,（,5,）可焊不锈钢丝：,SUS304,（,NI-COATED,）,（,6,）镀镍线：,SWIC-F,（,7,）镀锌线：,Zn-SWC,（,8,）磷铜线：,PBW,弹簧回火的目的,（,1,）消除弹簧淬火后的内应力,（,2,）稳定弹簧的组织和几何参数尺寸,（,3,）获得所需要的机械性能,弹簧清洗的目的,主要是用于不锈钢弹簧钢丝,（,1,）脱脂,（,2,）除油污,（,3,）增强质感和美观,弹簧立定处理的目的,（,1,）稳定几何参数尺寸,（,2,）增强耐疲劳强度，延长弹簧寿命,弹簧端口磨平的目的,（,1,）增强弹簧垂直度和平整度,（,2,）消除工作负荷影响因素,弹簧的广泛应用,压力弹簧,电池正极和负极弹簧,电池正负极弹簧,电池联体弹簧,扭力弹簧,拉力弹簧,线成型弹簧,组合弹簧,复杂弹簧,工艺流程,1,）,2,）,3,）,4,）,CNC-620,XIN DA CNC-620,功能：,0.2-,2.3,各种异形弹簧,CNC-8HS,26HS,KHM CNC-8HS,功能：,0.2-,0.8,各种压力弹簧,ENCNC-26HS,功能：,0.8-,3.0,各种弹簧,热处理,热处理回火炉,功能：回火,磨平机,磨平机,功能：端面磨平,投影仪,投影仪,功能：尺寸测试,拉压试验机,压缩、拉伸荷重测试机,功能：力度测试,弹簧常用的符号与单位（一）,（,1,）材料直径：也叫线径，用字母,d,表示，单位：,mm,、,inh,（,2,）中径：弹簧外径和内径的平均值，用字母,D,表示，单位：,mm,（,3,）外径：弹簧外部卷尺寸，用字母,D2,或,OD,表示，单位：,mm,（,4,）内径：弹簧内部卷制尺寸，用字母,D1,或,ID,表示，单位：,mm,（,5,）节距（,pitch,）：弹簧两相邻有效圈截面中心线的轴向距离，用字,母,t,表示，单位,mm,弹簧常用的符号与单位（二）,（,6,）绕旋比：弹簧中径与钢丝直径的比值，用字母,C,表示，,C=D/d,（范围,5,10mm,易生产），单位：,mm,（,7,）自由高度（长度）：,Free length,是指在没有负荷时的高度（长,度），用字母,Ho,（,Lo,）表示，单位：,mm,（,8,）工作高度（长度）,Work length,是指在承受负荷时的高度（长,度），用字母,H i,（,L i,）表示，（,i=1.2.3),单位：,mm,（,9,）压并高度：压缩,SP.,在压至各圈接触时的理论高度，用字母,H b,表示，单位：,mm,（,10,）展开长度：弹簧材料展开的总长度，用字母,L,表示，单位：,mm,弹簧常用的符号与单位（三）,（,11,）螺旋角：弹簧圈卷制的角度，用,a,或,表示，单位：,（,12,）初拉力：弹簧是指拉伸,SP.,在卷制时开成的内力，用字母,Po,表,示，单位：,g,或,kg,（,13,）弹簧钢度：是指单位变形量的工作负荷，用字母,P,或,M,表示，单,位：,g,或,kg,（,14,）自由角度：扭转弹簧没有负荷时的角度，用,表示，单位：,（,15,）工作角度：扭转弹簧承受负荷的角度，用,i,表示，单位：,书写样式（一）,压簧：线径,外（内,),径,长度,圈数,例如：,0.5,5.0 10.0 8N,书写样式（二）,拉簧：线径,外（内,),径,长度,圈数,钩环圈数,例如：,0.5,5.0 10.0 5N 2N,书写样式（三）,扭簧：线径,外（内,),径,角度,长度,/,长度,圈数,例如：,0.5,5.0 18010.0/10.08N,压力弹簧的设计,拉簧的设计,扭力弹簧的设计,
