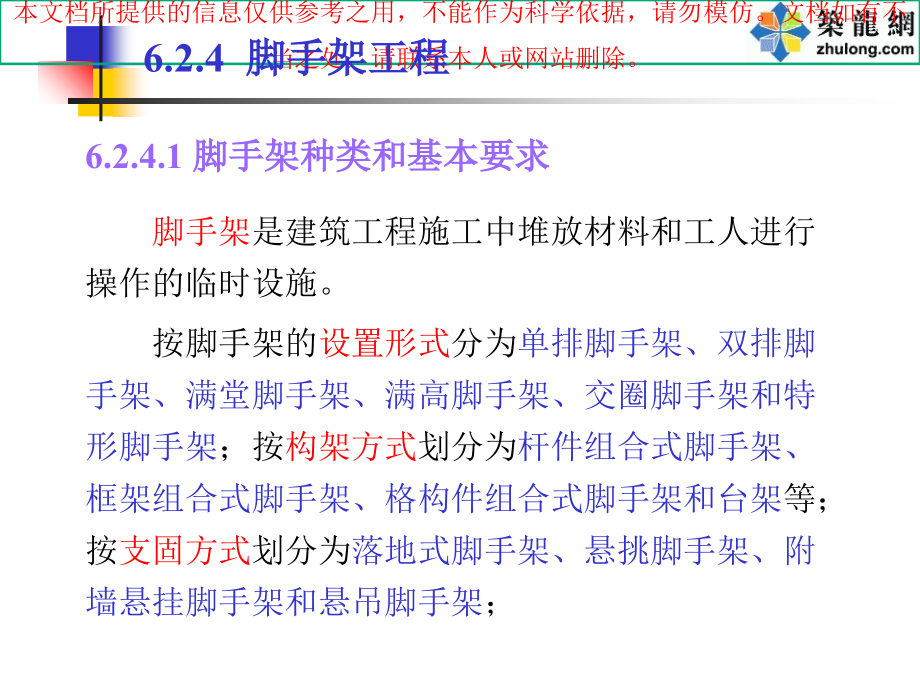

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,日出东方 希望中国,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不当之处，请联系本人或网站删除。,脚手架,是建筑工程施工中堆放材料和工人进行操作的临时设施。,按脚手架的,设置形式,分为,单排脚手架、双排脚手架、满堂脚手架、满高脚手架、交圈脚手架和特形脚手架,；按,构架方式,划分为,杆件组合式脚手架、框架组合式脚手架、格构件组合式脚手架和台架,等；按,支固方式,划分为,落地式脚手架、悬挑脚手架、附墙悬挂脚手架和悬吊脚手架,；,6.2.4,脚手架工程,6.2.4.1,脚手架种类和基本要求,按其,所用材料,分为,木脚手架、竹脚手架、钢管脚手架和金属脚手架,；按,搭拆和移动方式,划分,为人工装拆脚手架、附着升降脚手架、整体提升脚手架、水平移动脚手架和升降桥架,；按,搭设位置,分为,外脚手架和里脚手架,。,对脚手架的基本要求：,宽度应满足工人操作、材料堆置和运输的需要，脚手架的宽度一般为1.52.0m；并保证有足够的强度、刚度和稳定性；构造简单；装拆方便并能多次周转使用。,（1）,扣件式钢管脚手架,扣件式钢管脚手架的构造要求,扣件式钢管脚手架由钢管、扣件、脚手板和底座等组成，,如图6.29所示,。钢管一般用48 mm、厚3.5mm的焊接钢管。用于立柱、纵向水平杆和支撑杆(包括剪刀撑、横向斜撑、水平斜撑等)的钢管长宜为4 6.5m；用于横向水平杆的钢管长度以2.2m为宜。扣件用于钢管之间的连接，其基本形式有三种，,如图6.30所示,。,6.2.4.2,多立柱式脚手架,立柱底端立于底座上，以传递荷载到地面上，底座,如图6.31所示,。脚手板可采用冲压钢脚手板、钢木脚手板、竹脚手板等。每块脚手板重量不宜大于30kg。扣件式钢管脚手架的基本形式有双排、单排两种，一般用于外墙砌筑与装饰。,扣件式钢管脚手架的拆除要求,脚手架的拆除按由上而下逐层向下的顺序进行。严禁上下同时作业，所有固定件应随脚手架逐层拆除。严禁先将固定件整层或数层拆除后再拆除脚手架。分段拆除高度差不应大于2步。如高差大于2步，应按开口脚手架进行加固。当拆至脚手架下部最后一节立柱时，应先架临时抛撑加固后拆固定件。卸下的材料应集中堆放，严禁抛扔。,（2）,碗扣式钢管脚手架,碗扣式钢管脚手架或称多功能碗扣型脚手架。这种新型脚手架的核心部件是碗扣接头，由上下碗扣、横杆接头和上碗扣的限位销等组成，,见图6.32,。具有结构简单、杆件全部轴向连接、力学性能好、接头构造合理、工作安全可靠、拆装方便、操作容易、零部件损耗率低等特点。,上、下碗扣和限位销按600mm间距设置在钢管立柱上，其中下碗扣和限位销直接焊在立柱上。,碗扣式钢管脚手架的部件可用以搭设各种形式脚手架，特别适合于搭设扇形表面及高层建筑施工和装饰作业两用外脚手架，还可作为模板的支撑。,碗扣式钢管脚手架的设计构配件，按其用途可分,为主构件、辅助构件、专用构件,三类。主构件用以构成脚手架主体的杆部件，,如图6.33所示,。,图,6.29,钢管扣件式脚手架的构造,图,6.30,扣件形式图,(a),直角扣件；,(b),旋转扣件；,(c),对接扣件,图,6.31,底座,图,6.32,碗扣接头,图,6.33,碗扣式脚手架的主要构配件,通常用剥皮杉木杆。用于立柱和支撑的杆件小头直径不小于70mm；用于纵向水平杆、横向水平杆的杆件小头直径不小于80mm。木脚手架搭设构造与扣件式钢管脚手架相似，但它一般用8号铅丝绑扎。立柱、纵向水平杆的搭接长度不应小于1.5m，绑扎不少于三道。纵向水平杆的接头处，小头应压在大头上。如三杆相交时，应先绑扎两根，再绑第三根，切勿一扣绑三根。,6.2.4.3,木脚手架,杆件应用生长三年以上的毛竹(楠竹)。用于立柱、支撑、顶柱、纵向水平杆的竹杆小头直径不小于75mm；用于横向水平杆的小头直径不小于90mm。竹脚手架一般用竹篾绑扎，在立柱旁加设顶柱顶住横向水平杆，以分担一部分荷载，避免使纵向水平杆因受荷过大而下滑，上下顶柱应保持在同一垂直线上，,如图6.34所示,。,木、竹多立柱式脚手架的一般构造要,求见表6.3（详见P188）,。,6.2.4.4,竹脚手架,图,6.34,顶柱绑扎,门式脚手架,又称,多功能门式脚手架,，是目前国际上应用最普遍的脚手架之一，是由门式框架、剪刀撑和水平梁架或脚手板构成基本单元，,如图6.35所示,。将基本单元连接起来(或增加梯子、栏杆等部件)即构成整片脚手架，,如图6.36所示,。这种脚手架的搭设高度一般限制在45m以内。施工荷载限定为：均布荷载1816Nm,2,，或作用于脚手板跨中的集中荷载1916N。,门式脚手架的主要部件,如图6.37所示,。,6.2.4.5,门式脚手架,图,6.35,门形脚手架的基本单元,图,6.36,整片门式脚手架,图,6.37,门形脚手架主要部件,（1）,套管式附着升降脚手架,套管式附着升降脚手架的基本结构,见图6.38所示,，由脚手架系统和提升设备两部分组成，脚手架系统由升降框和连接升降框的纵向水平杆、剪刀撑、脚手板以及安全网等组成。套管式附着升降脚手架的升降原理是通过固定框和滑动框的交替升降来实现。固定框和滑动框可以相对滑动，并且分别同建筑物固定。,6.2.4.6,升降脚手架,（2）,悬挑式附着升降脚手架,悬挑式附着升降脚手架是目前应用面较广的一种附着升降脚手架，其种类也很多，基本构造,如图6.39所示,，由脚手架、爬升机构和提升系统三部分组成。脚手架可用扣件式钢管脚手架或碗扣式钢管脚手架搭设而成；爬升机构包括承力托盘、提升挑梁、导向轮及防倾覆防坠落安全装置等部件；提升系统一般使用环链式电动葫芦和控制柜，电动葫芦的额定提升荷载一般不小于70kN，提升速度不宜超过250mmmin。,悬挑式附着升降脚手架的升降原理：,将电动葫芦(或其他提升设备)挂在挑梁上，葫芦的吊钩挂在承力托盘上，使各电动葫芦受力，松开承力托盘同建筑物的固定连接，开动电动葫芦，则爬架即沿建筑物上升(或下降)，待爬架升高(或下降)一层，到达预定位置时，将承力托盘同建筑物固定，并将架子同建筑物连接好，则架子即完成一次升(或降)的过程。再将挑梁移至下一个位置，准备下一次升降。,（3）,互爬式附着升降脚手架,互爬式附着升降脚手架的基本结构形式,见图6.40,，由单元脚手架、附墙支撑机构和提升装置组成。单元脚手架可由扣件式钢管脚手架和碗扣式脚手架搭设而成；附墙支撑机构是将单元脚手架固定在建筑物上的装置，可通过穿墙螺栓或预埋件固定；提升装置一般使用手拉葫芦，其额定提升荷载不小于20kN，手拉葫芦的吊钩挂在与被提升单元相邻架体的横梁上，挂钩则挂在被提升单元底部。,互爬式附着升降脚手架的升降原理,见图6.41所示,。每一个单元脚手架单独提升，当提升某一单元时，先将提升葫芦的吊钩挂在被提升单元相邻的两架体上，提升葫芦的挂钩则钩住被提升单元底部，解除被提升单元约束，操作人员站在两相邻的架体上进行升降操作；当该升降单元升降到位后，与建筑物固定，再将葫芦挂在该单元横梁上，进行与之相邻的脚手架单元的升降操作。相隔的单元脚手架可同时进行升降操作。,（4）,导轨式附着升降脚手架,导轨式附着升降脚手架的基本结构由,脚手架、爬升机构和提升系统,三部分组成。其爬升机构是一套独特的机构，包括导轨、导轮组、提升滑轮组、提升挂座、连墙支杆、连墙支座、连墙挂板、限位锁、限位锁挡块及斜拉钢丝绳等定型构件。提升系统也是采用手拉葫芦或环链式电动葫芦。,导轨式附着升降脚手架的升降原理,如图6.42所示,。导轨沿建筑物竖向布置，其长度比脚手架高一层，架子上部和下部均装有导轮，提升挂座固定在导轨上，其一侧挂提升葫芦，另一侧固定钢丝绳，钢丝绳绕过提升滑轮组同提升葫芦的挂钩连接。启动提升葫芦，架子沿导轨上升，提升到位后固定；将底部空出的那根导轨及连墙挂板拆除装到顶部，将提升挂座移到上部，准备下次提升。,图,6.38,套管式爬架的基本结构,图,6.39,悬挑式爬升脚手架的基本构造,图,6.40,互爬式脚手架基本结构,图,6.41,互爬式脚手架升降原理,图,6.42,导轨式附着升降脚手架的升降原理,悬挑式脚手架,是利用建筑结构边缘向外伸出的悬挑结构来支承外脚手架，将脚手架的荷载全部或部分传递给建筑结构。悬挑脚手架的关键是悬挑支承结构，它必须有足够的强度、稳定性和刚度，并能将脚手架的荷载传递给建筑结构。,架体可用扣件式钢管脚手架、碗扣式钢管脚手架或门式脚手架搭设，一般为双排脚手架，架体高度可依据施工要求、结构承载力和塔吊的提升能力确定，最高可搭设至12步架，约20 m高，可同时进行23层施工。,6.2.4.7,悬挑脚手架,悬挑式脚手架的支撑结构形式有三种：,悬挂式挑梁,(,图6.43(a),型钢挑梁一端固定在结构上，另一端用拉杆或拉绳拉结到结构的可靠部位上。拉杆(绳)应有收紧措施，以便在收紧以后承担脚手架荷载。悬挂式挑梁与结构的连接做法,见图6.44,。,下撑式挑梁,(,图6.43(b),其挑梁受拉，与结构的连接方法,见图6.45,。,桁架式挑梁,(图6.43(c),通常采用型钢制作，其上弦杆受拉，与结构连接采用受拉构造；下弦杆受压，与结构连接采用支顶构造。桁架式梁与结构墙体之间还可以采用螺栓连接做法，,如图6.46所示,。螺栓穿在刚性墙体的预留孔洞或预埋套管中，可以方便地拆除和重复使用。,图,6.43,挑梁（架）形式,(a),悬挂式挑梁；,(b),下撑式挑梁；,(c),桁架式挑梁,图,6.43,挑梁（架）形式,(a),悬挂式挑梁；,(b),下撑式挑梁；,(c),桁架式挑梁,图,6.44,悬挂式挑梁与结构的连接做法,图,6.45,下撑式挑梁与结构的连接方法,(a),挑梁抗拉节点构造；,(b),斜撑杆底部支点构造,图,6.46,桁架式挑梁与墙体间的螺栓连接,悬吊式脚手架,是通过特设的支承点，利用吊索悬吊吊架或吊篮进行砌筑或装修工程操作的一种脚手架。其主要组成部分为吊架(包括桁架式工作台)或吊篮、支承设施(包括支承挑架和挑梁)、吊索(包括钢丝绳、铁链、钢筋)及升降装置等，,如图6.47所示,。对于高层建筑的外装修作业和平时的维修保养，都是一种极为方便、经济的脚手架形式。,6.2.4.8,悬吊式脚手架,图,6.47,小型吊篮的构造组成,里脚手架用于在楼层上砌墙、装饰和砌筑围墙等。常用的里脚手架有：,角钢(钢筋、钢管)折叠式里脚手架,，,如图6.48(a)所示,。其架设间距砌墙时宜为1.02.0m，粉刷时宜为2.22.5m。,支柱式里脚手架,，,如图6.48(b)所示,，由若干支柱和横杆组成，上铺脚手板。其搭设间距砌墙时宜为2.0m，粉刷时不超过2.5m。,木、竹、钢制马凳式里脚手架,，,如图6.48(c)所示,，间距不大于1.5m，上铺脚手板。,6.2.4.9,里脚手架,图,6.48,里脚手架,(a),角钢折叠式；,(b),支柱式；,(c),马凳式,当外墙砌砖高度超过4m或立体交叉作业时，必须设置安全网，以防材料下落伤人和高空操作人员坠落。,安全网,是用直径9mm的麻绳、棕绳或尼龙绳编织而成的，一般规格为宽3m、长6m、网眼50mm左右，每块织好的安全网应能承受不小于1.6kN的冲击荷载。,架设安全网时，其伸出墙面宽度应不小于2m，外口要高于里口500mm，两网搭接应扎接牢固，每隔一定距离应用拉绳将斜杆与地面锚桩拉牢。,6.2.5,安全网搭设,在无窗口的山墙上，可在墙角设立柱来挂安全网；也可在墙体内预埋钢筋环以支撑斜杆；还可用短钢管穿墙，用回转扣件来支设斜杆。,当用里脚手架施工外墙时，要沿墙外架设安全网；多层建筑用外脚手架时，亦需在脚手架外侧设安全网。安全网要随楼层施工进度逐层上升。多层建筑除一道逐步上升的安全网外，尚应在第二层和每隔三至四层加设固定的安全网。,高层建筑施工中的安全网设置,有以下几种方式：,(1),在外墙面满搭外脚手架的情况下，应在脚手架的外表面满挂安全网(或塑料编制篷布)；在作业层的脚手板下平挂安全网(或篷布)；第一步架应满铺脚手板或篷布，每隔四至六层加设一层水平安全网。,(2),在不设外脚手架的情况下，作外装修所使用的悬吊式或悬挑式脚手架，除顶面和靠墙一面外，其他各面均应满挂安全网或塑料篷布，以避免从作业面向下坠物。同时每隔四至六层挑出一层安全网，并在首层架设宽度不小于4m的安全网。,(3),采用悬挑式脚手架时，当脚手架升高后，保留悬挑支架，并加绑斜杆改挂安全网；若为挑平台时，可在平台上加设一道安全网。,钢脚手架(包括钢井架、钢龙门架、钢独脚把杆提升架等)不得搭设在距离35kV以上的高压线路4.5m以内的地区和距离110kV高压线路2m以内的地区，否则使用期间应断电或拆除电源。,过高的脚手架必须有防雷措施，钢脚手架的防雷措施是用接地装置与脚手架连接，一般每隔50m设置一处。最远点到接地装置间脚手架上的过渡电阻不应超过10m。,
