装饰混凝土与装饰砂浆.ppt

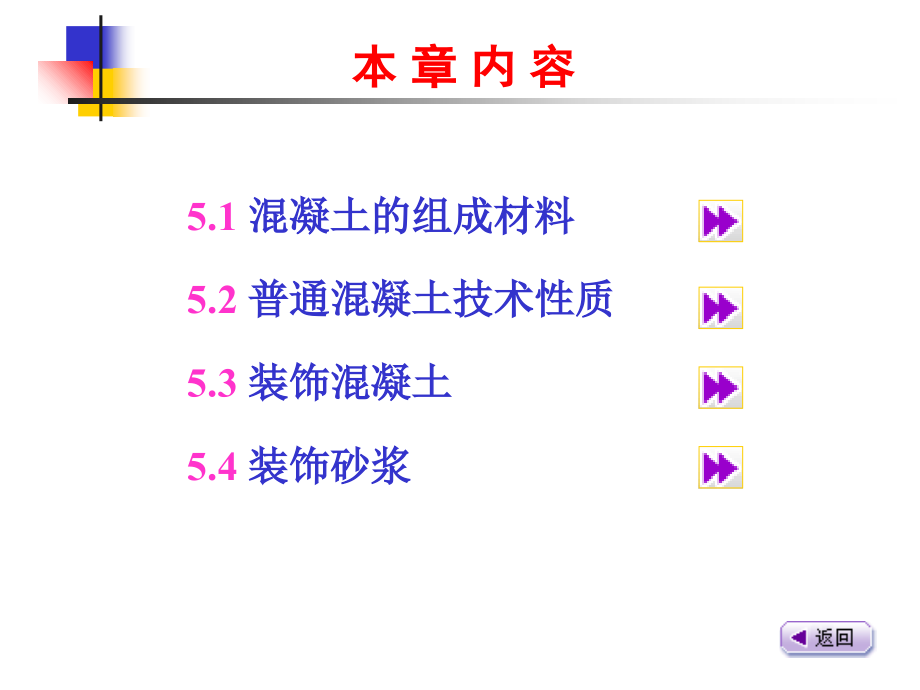

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,装饰混凝土与装饰砂浆,主要介绍混凝土的组成材料、混凝土的技术性能如和易性、强度、耐久性等性能指标和检测方法。介绍常用装饰混凝土、装饰砂浆的基本原材料、性能、配合比，以及装饰混凝土和装饰砂浆的施工工艺和施工要点。,本章提要,本 章 内 容,5.1,混凝土的组成材料,5.2,普通混凝土技术性质,5.3,装饰混凝土,5.4,装饰砂浆,5.1,混凝土的组成材料,普通硅酸盐水泥,是由硅酸盐水泥熟料和,6%,15%,混合材料及适量石膏共同磨细而成的水硬性胶凝材料。根据国标,硅酸盐水泥、普通硅酸盐水泥,（,GB17599,）规定，普通硅酸盐水泥分为,42.5,、,42.5R,、,52.5,、,52.5R,、,62.5,、,62.5R,六个强度等级。在混凝土装饰工程中多采用普通硅酸盐水泥。,5.1.1,水泥,5.1.1.1,普通硅酸盐水泥,白色硅酸盐水泥，简称白水泥。,白水泥,是由白色硅酸盐水泥熟料加入适量石膏磨细而成的。,它与普通硅酸盐水泥在成分上的主要不同点是白水泥中的着色氧化物，特别是氧化铁等的含量很低，约为普通硅酸盐水泥的十分之一，故呈白色。,白水泥的“,白度,”是它的主要质量指标，白度可分为特级、一级、二级、三级四个等级。,5.1.1.2,白色水泥,彩色硅酸盐水泥，简称,彩色水泥,，按生产方式分为两大类。,一类是,在白水泥的生料中加入少量金属氧化物，直接烧成彩色水泥熟料，然后再加入适量石膏磨细而成；,另一类为,白色水泥熟料、适量石膏和碱性颜料共同磨细而成。,常用的颜料,有：氧化铁（红、黄、褐、黑色），二氧化锰（黑、褐色），氧化铬（绿色），赭石（赭色），群青（蓝色）。,5.1.1.3,彩色水泥,（,1,）选择适宜标号的水泥,水泥标号应与混凝土的设计强度等级相适应。一般以水泥标号为混凝土,28d,强度的,1.52.0,倍为宜。,（,2,）正确选用水泥品种,品种不同的水泥其技术性能不同，适用范围也不同，因此，在实际生产和施工中应根据具体情况（,参见表,5.1,）选用所需要的水泥。,5.1.1.4,水泥的选择,表,5.1,建筑工程中常用水泥的选用,混凝土工程特点及所处环境条件,优先选用,可以选用,不宜选用,在一般气候环境的混凝土,普通水泥,矿渣水泥、火山灰水泥、粉煤灰水泥、复合水泥,在干燥环境中的混凝土,普通水泥,矿渣水泥,火山灰水泥、粉煤灰水泥,在高湿度环境中或长期处于水中的混凝土,矿渣水泥、火山灰水泥、粉煤灰水泥、复合水泥,普通水泥,厚大体积的混凝土,矿渣水泥、火山灰水泥、粉煤灰水泥、复合水泥,硅酸盐水泥,要求快硬高强（,C40,）的混凝土,硅酸盐水泥,普通水泥,矿渣水泥、火山灰水泥、粉煤灰水泥、复合水泥,混凝土的细骨料主要采用,天然砂,和,人工砂,。按规定砂的表观密度一般应大于,2500kg/m3,；松散密度大于,1350kg/m3,，孔隙率小于,47%,。,天然砂,主要有河砂、湖砂、山砂和淡化海砂,人工砂,为经除土处理的机制砂和混合砂的统称,根据我国,建筑用砂,（,GB/T146842001,）的规定，砂按,细度模数（,MK,）,大小分为粗、中、细三种规格，按,技术要求,分为,类、,类、,类,5.1.2.1,细骨料,对砂的质量和技术要求,主要有以下几方面：,（,1,）含泥量和有害杂质含量,含泥量,是指天然砂中粒径小于,75m,的颗粒含量。,砂中的有害杂质,主要有云母、轻物质、有机物、硫化物、硫酸盐、氯盐以及草根、树叶、树枝等。,其含量应,符合表,5.2,的要求。,表,5.2,含泥量及有害杂质含量,项目,指标,类,类,类,含泥量（按质量计）（,%,）,1.0,3.0,5.0,泥块含量（按质量计）（,%,）,0,1.0,2.0,云母（按质量计）（,%,）,1.0,2.0,2.0,轻物质（按质量计）（,%,）,1.0,1.0,1.0,有机物（比色法）,合格,合格,合格,硫化物及硫酸盐,(SO,3,质量计,),（,%,）,0.5,0.5,0.5,氯化物（以氯离子质量计）（,%,）,0.01,0.02,0.06,（,2,）砂的颗粒级配和细度模数（,MK,）,砂的颗粒级配,是指不同粒径颗粒的分布情况。,骨料的,级配情况,见图,5.1,所示,。,砂的颗粒级配和粗细程度，常用,筛分法,进行测定。,图,5.1,骨料的颗粒级配,其测定方法如下：,称取,500g,干砂试样使其依次通过一套方孔孔径为,9.50mm,、,4.75mm,、,2.36,mm,、,1.18mm,、,600m,、,300m,、,150m,的标准筛，然后称量余留在各筛上的砂量，并计算出各筛上的分计筛余和累计筛余。,砂的粗细程度用,细度模数,MK,表示，其计算式如下：,普通混凝土用砂的,细度模数范围,一般为,3.71.6,。其中,MK=3.73.1,为,粗砂,，,MK=3.02.3,为,中砂,，,MK=2.21.6,为,细砂,。,砂的,颗粒级配,用级配区表示，以级配区或筛分曲线判断砂级配的合理性。对细度模数为,3.71.6,的普通混凝土用砂，根据,600m,孔径筛（控制粒级）的累计筛余，划分为,区、,区、,区,三个级配区（,见表,5.3,）。,表,5.3,砂的颗粒级配,级配区,累计筛余（,%,）,方孔孔径,区,区,区,9.50mm,0,0,0,4.75mm,100,100,100,2.63mm,355,250,150,1.18mm,6535,5010,250,600m,8571,7041,4016,300m,9580,9270,8555,150m,10090,10090,10090,以累计筛余为纵坐标，以筛孔尺寸为横坐标，根据表,5.4,的数值可以画出砂的级配曲线。（,见图,5.2,）。,图,5.2,筛分曲线,（,3,）砂的坚固性,砂的坚固性,是指砂在自然风化和其他外界物理、化学因素的作用下，抵抗破裂的能力。,按标准规定，天然砂用硫酸钠溶液检验，砂样经,5,次循环后，测定其质量损失。人工砂采用,压碎指标法,进行实验，其相应的指标值均应符合,表,5.4,的规定。,表,5.4,砂的坚固性及压碎指标,项目,指标,类,类,类,质量损失,(%),8,8,10,单级最大压碎指标,(%),20,25,30,（,4,）碱,-,骨料反应,水泥、外加剂等混凝土组分及环境中的碱与骨料中碱活性矿物在潮湿环境下会缓慢发生反应，导致混凝土膨胀开裂而破坏。,混凝土应进行碱,-,骨料反应试验，经碱,-,骨料反应试验后，由砂制备的试件应无裂缝、酥松、胶体外溢等现象，并在规定的试验龄期内膨胀应小于,0.10%,。,普通混凝土常用的粗骨料分为,碎石,和,卵石,两类。,碎石,大多是由天然岩石经破碎、筛分而成；卵石是由天然岩石经自然风化、崩裂、水流搬运而形成。,常用粗骨料的,表观密,度为,26002700kg/m,3,，松散密度碎石在,13001400kg/m,3,，空隙率,45%,；卵石在,14001600kg/m,3,，空隙率,35%45%,。碎石和卵石按技术要求分为,类、,类、,类,三种类别。,5.1.2.2,粗骨料,根据,建筑用卵石、碎石,（,GB/T146852001,）对碎石和卵石的质量及技术要求有以下几方面：,（,1,）含泥量、泥块和有害杂质含量,碎石、卵石的含泥量指粒径小于,75m,的颗粒含量；泥块含量是指粒径大于,4.75mm,经水洗、手捏后小于,2.36mm,的颗粒含量。碎石和卵石中有害杂质含量应,符合表,5.5,的要求。,项目,指标,类,类,类,含泥量（按质量计）（,%,）,0.5,1.0,1.5,泥块含量（按质量计）（,%,）,0,0.5,0.7,有机物（比色法）,合格,合格,合格,硫化物及硫酸盐,(SO,3,质量计,),（,%,）,0.5,1.0,1.0,表,5.5,碎石、卵石含泥量、泥块含量和有害杂质含量,（,2,）颗粒形状和表面特征,骨料颗粒形状一般有多面体形、球形、棱角形、针状和片状等几种类型。比较理想的骨料是接近,正多面体或球形,颗粒。,碎石和卵石的针、片状颗粒含量应,符合表,5.6,的规定。,粗骨料的,表面特征,主要指表面的粗糙度和孔隙特征。它们将影响骨料和水泥浆之间的粘结力，而影响到混凝土的强度，尤其是抗弯强度。,表,5.6,碎石、卵石的针、片状颗粒含量,项目,指标,类,类,类,针、片状颗粒（按质量计）（,%,）,5,15,25,（,3,）最大粒径与颗粒级配,粗骨料的公称粒级的上限称为该,粒级的最大粒径,。,粗骨料的级配也是通过,筛分试验,来确定的,粗骨料的颗粒级配分为,连续级配,和,间断级配,两种。,连续级配,是按颗粒尺寸由小到大连续分级，每级骨料都占有一定的比例。,间断级配,是人为剔除某些中间粒级颗粒，大颗粒的空隙由比它小的颗粒填充。,（,4,）坚固性,坚固性,是碎石和卵石在自然风化及其他外界物理、化学因素作用下抵抗破裂的能力。骨料越密实、强度越高、吸水性越小时，其坚固性越高，而结构酥松、矿物成分越复杂、构造越不均匀，其坚固性越差。,坚固性的测定采用,硫酸钠溶液法,进行试验，碎石和卵石经,5,次循环后，其质量损失应,符合表,5.7,的规定。,表,5.7,碎石、卵石的坚固性指标,项目,指标,类,类,类,质量损失（,%,）,5,8,12,（,5,）强度,碎石和卵石的强度，采用,岩石立方体强度,和,压碎指标,两种方法检验。,岩石立方体强度检验,，是将碎石的母岩制成直径和高均为,5cm,的圆柱体或边长为,5cm,的立方体。其水饱和极限抗压强度与所采用的混凝土强度等级之比不应小于,1.5,。按照规定，火成岩的抗压强度不应低于,80MPa,；变质岩不应小于,60MPa;,沉积岩不应小于,30MPa,。,压碎指标检验,，是将一定质量气干状态下的石子装入标准圆模内，放在压力机上均匀加荷至,200kN,，卸载后称取试样质量,G1,，然后用孔径为,2.36mm,的筛筛除被压碎的细颗粒，称出余留在筛上的试样质量,G2,，按下式计算压碎指标值,Qa,：,压碎指标值应,符合表,5.8,的规定。,表,5.8,石子的压碎指标值,项目,指标,类,类,类,碎石压碎指标,10,20,30,卵石压碎指标,12,16,16,（,6,）骨料的含水状态,骨料的,含水状态,可分为,全干状态、气干状态、饱和面干状态和湿润状态,四种，,如图,5.3,所示,骨料中所含的水分以,含水率,和,吸水率,来表示。所谓,含水率,是指骨料在自然堆积中，从大气吸附的水量与其烘干质量的比值。,吸水率,是指按规定方法测得的骨料饱和面干状态下骨料的含水量与其烘干质量的比值。,图,5.3,骨料的含水状态,对混凝土用水的,质量要求是：,不影响混凝土的凝结硬化，不影响混凝土的强度发展和耐久性；不加快钢筋的锈蚀，不会导致预应力钢筋的脆断；不污染混凝土表面。,混凝土拌和用水的质量要求,见表,5.9,。,5.1.3,混凝土拌和用水,表,5.9,混凝土拌和用水的质量要求,项目,预应力混凝土,钢筋混凝土,素混凝土,pH,值,4,4,4,不溶物（,mg/L,）,2000,2000,5000,可溶物（,mg/L,）,2000,5000,10000,氯化物（以,Cl,-,计）（,mg/L,）,500,1200,3500,硫酸盐（以,SO,4,2-,计）（,mg/L,）,600,2700,2700,硫化物（以,S,2-,计）（,mg/L,）,100,混凝土外加剂,是一种除水泥、砂、石和水之外在混凝土拌制之前或拌制过程中以控制量加入的，用于使混凝土性能产生所希望的变化的物质。,5.1.4,外加剂,（,1,）,混凝土外加剂按其,成分,可以分为,化学外加剂,和,矿物外加剂,两大类。,化学外加剂,是在混凝土拌制之前或拌制过程中加入的，使混凝土性能产生所希望变化的化学物质，其掺入量一般较小；,矿物外加剂,是在混凝土拌制之前或拌制过程中以控制量加入的，具有一定细度和活性，用于改善新拌和硬化混凝土性能的某些矿物类物质，其掺入量一般较大，如磨细矿渣、硅粉、粉煤灰等。,5.1.4.1,外加剂的分类,（,2,）,按外加剂的,主要功能,可分为以下四类：,改善混凝土拌合物流变性能的外加剂，包括减水剂和泵送剂；,调节混凝土凝结时间、硬化性能的外加剂，包括缓凝剂、促凝剂和速凝剂；,改善混凝土耐久性的外加剂，包括引气剂、防水剂、阻锈剂和矿物外加剂；,改善混凝土其他性能的外加剂，包括膨胀剂、防冻剂、着色剂等。,（,1,）减水剂,混凝土的减水剂主要有：,普通减水剂,和,高效减水剂,。,减水剂的种类很多，按其,化学成分,主要可分为,木质素磺酸盐系、萘磺酸盐系、水溶性树脂系、糖蜜系和复合系,等。,5.1.4.2,常用外加剂,（,2,）缓凝剂,缓凝剂,是指延长凝结时间的外加剂。,缓凝剂主要有四类：,糖蜜类、木质素磺酸盐类、羟基羧酸盐类（如柠檬酸、酒石酸等）和无机盐类（如硼酸盐、磷酸盐等）,。,常用的缓凝剂,主要有木钙和糖蜜，其中以糖蜜的缓凝效果最好。,（,3,）早强剂,早强剂,就是能加速混凝土早期强度发展的外加剂。早强剂主要有,无机盐类、有机类和复合早强剂,。,无机盐类,早强剂以氯盐和硫酸盐为主。,有机类早强剂,主要有三乙醇胺、三异丙醇胺等，早强效果以三乙醇胺为佳。,（,4,）引气剂,引气剂,是在搅拌混凝土过程中能引入大量均匀分布、稳定而封闭的微小气泡，且能保留在硬化混凝土中的外加剂。,常用的引气剂有,松香树脂、烷基苯磺酸盐及脂肪醇磺酸盐,三类。其中以松香树脂类应用较为广泛，主要品种有松香热聚物和松香皂两种，其中又以松香热聚物效果最好。,（,6,）防冻剂,防冻剂,指在负温下硬化，并在规定时间内达到足够防冻强度的外加剂。,常用的防冻剂,有氯盐类,(,如,NaCl,、,CaCl,2,),、氯盐阻锈类（氯盐与亚硝酸钠复合而成）、非氯盐类（亚硝酸盐、硝酸盐、碳酸盐、乙酸盐或尿素等）。,5.2,普通混凝土技术性质,混凝土拌合物的和易性,是指混凝土拌合物是否易于各工序施工操作（搅拌、运输、浇注、捣实），并能获得质量均匀、成型密实的混凝土的性能。,和易性是一种综合性技术指标，包括,流动性、粘聚性和保水性,三方面的性能。,5.2.1,混凝土拌合物的和易性,5.2.1.1,和易性的定义,流动性,是指混凝土拌合物在自重或机械振捣作用下，能流动并均匀密实地填满模板的性能，它主要反映混凝土混合料的稠度。,粘聚性,是指混凝土拌合物内组分之间具有一定的凝聚力，在运输和浇注过程中不致发生分层离析现象，使混凝土保持整体均匀的性能。,保水性,是指混凝土拌合物具有一定的保持内部水分的能力，在施工过程中不致产生严重的泌水现象。,（,1,）坍落度法,坍落度试验用模具为高,300mm,、上口直径,100mm,、下口直径,200mm,的圆锥筒。试验时将坍落度筒放在平整光洁的地面上，混凝土拌合物按规定方法填满筒内，经捣实、抹平，然后将圆锥筒垂直提起。混凝土拌合物在自重作用下，克服内部阻力而流动、坍落，其坍落的高度以,mm,计，即为拌合物的坍落度，,如图,5.4,所示,。,5.2.1.2,和易性的测定方法,图,5.4,坍落度测定示意图,根据拌合物的坍落度，可将混凝土的流动性,分为以下四级：,大流动性混凝土坍落度等于或大于,160mm,；,流动性混凝土坍落度为,100,150mm,；,塑性混凝土坍落度为,50,90mm,；,低塑性混凝土坍落度为,10,40mm,。,（,2,）维勃稠度法,当拌合物的坍落度小于,10mm,时则为干硬性混凝土，必须由维勃稠度值来表示其流动性。,维勃稠度是通过维勃稠度仪来测定的，,如图,5.5,所示,。,此法适用于骨料最大粒径不超过,40mm,，维勃稠度值在,5,30s,之间的混凝土拌合物。,图,5.5,维勃稠度仪,具体试验方法如下：,将需测定的混凝土拌合物按规定方法加入到维勃稠度仪上的坍落度筒内，经捣实抹平后，垂直提起坍落度筒，然后把透明圆盘转到混凝土试体上并轻轻下落使与混凝土顶面相接触，同时开启振动台和秒表，记下透明盘的底面被水泥浆布满所需的时间，以秒（,s,）计，即为维勃稠度值。,干硬性混凝土拌合物的流动性按维勃稠度值可分为：,半干硬性混凝土维勃稠度值为,510s,；,开硬性混凝土维勃稠度值为,1120s,；,特干硬性混凝土维勃稠度值为,2130s,；,超干硬性混凝土维勃稠度值,31s,。,（,1,）水泥浆的用量与稠度,（,2,）水泥的品种和细度,（,3,）砂率,（,4,）骨料,（,5,）外加剂,（,6,）时间和温度,5.2.1.3,影响和易性的主要因素,改善混凝土拌合物和易性的措施主要有：,在水灰比不变的情况下，适当增加水泥浆数量；,选用级配良好的骨料，并尽可能采用较粗的砂、石；,选择适宜的水泥品种和矿物掺和料；,采用合理的砂率；,尽量掺用外加剂，如减水剂或引气剂。,强度,就是材料抵抗外力而不受破坏的能力。混凝土的强度是混凝土重要的力学性能。,混凝土的强度,包括,抗压强度、抗拉强度、抗弯强度、抗剪强度及混凝土与钢筋的握裹强度,等。,其中混凝土的抗压强度最大，抗拉强度最小。,5.2.2,混凝土的强度,混凝土的抗压强度,是指其标准试件在压力作用下直到破坏时，单位面积所能承受的最大压力。,根据国家标准,普通混凝土力学性能试验方法,（,GBJ81,）,规定，以,150mm150mm150mm,的标准立方试件在标准条件（温度,203,、相对湿度,90%,）下养护,28d,所测得的抗压强度值为,混凝土立方抗压强度,，以,f,cu,表示。,5.2.2.1,抗压强度,混凝土强度等级是根据混凝土立方抗压强度标准值划分的。,立方抗压强度标准值,是用标准方法测得的具有,95%,强度保证率的立方抗压强度，以,f,cu,k,表示。,当骨料最大粒径较大或较小时,，应将其抗压强度乘以换算系数（,见表,5.10,）换算成标准试件尺寸的抗压强度。,表,5.10,试件不同尺寸的强度换算系数,骨料最大粒径（,mm,）,试件尺寸（,mm,）,强度换算系数,31.5,以下,100100100,0.95,40,150150150,1,60,200200200,1.05,混凝土的强度等级,采用,C,与立方体抗压强度标准值（以,N/m,2,即,MPa,计）表示，划分为,C7.5,、,C10,、,C15,、,C20,、,C25,、,C30,、,C35,、,C40,、,C45,、,C50,、,C55,、,C60,、,C65,、,C70,、,C75,、,C80,共,16,个强度等级。,在混凝土构件计算中，多采用,轴心抗压强度（,f,cp,）,作为设计计算依据。,根据,国家标准（,GBJ81,）,的规定，轴心抗压强度采用,150mm150mm300mm,的棱柱体作为标准试件进行抗压强度试验。轴心抗压强度值,f,cp,比同截面的立方抗压强度值,f,cu,小。当立方体抗压强度,f,cu,在,1055MPa,范围内时，轴心抗压强度,f,cp,（,0.700.80,）,f,cu,。,5.2.2.2,轴心抗压强度,混凝土抗拉强度的测定方法，常采用,轴向拉伸法,和,劈裂法,两种。,由劈裂法试验得出的混凝土抗拉强度称为混凝土的劈裂抗拉强度，以,f,ts,表示。,混凝土劈裂抗拉强度与混凝土标准立方抗拉强度之间的关系,，可用如下经验公式计算：,5.2.2.3,抗拉强度,（,1,）水泥强度等级与水灰比,根据实践经验，可建立如下的混凝土强度与水灰比、水泥强度等因素之间的线性经验公式：,（,2,）骨料,（,3,）养护温度和湿度,5.2.2.4,影响混凝土强度的主要因素,（,4,）龄期,混凝土的强度发展与龄期的关系，有如下的经验公式：,（,5,）外加剂及矿物掺和料,混凝土抵抗环境介质作用而保持其强度的能力，称为,耐久性,。,混凝土的耐久性包括,抗冻性、抗渗性、抗腐蚀性、抗碳化及碱骨料反应,等。,5.2.3,混凝土的耐久性,混凝土的抗冻性,是指混凝土在吸水饱和状态下，能经受多次冻融循环而不破坏，同时也不严重降低所具有性能的能力。,混凝土的抗冻性常用抗冻等级表示。,抗冻等级,是以,28d,龄期的标准试件，在饱水后进行冻融循环试验，以抗压强度损失不超过,25%,、质量损失不超过,5%,时所能承受的最多的循环次数。,影响混凝土抗冻性的因素,主要有混凝土的密实度、内部孔隙率和孔结构、孔隙的充水程度等,5.2.3.1,抗冻性,混凝土的抗渗性,是指混凝土抵抗有压介质（水、油、溶液等）渗透作用的能力。,混凝土的抗渗性用抗渗等级表示。,抗渗等级,是以,28d,龄期的标准试件在标准试验方法下所能承受的最大静水压力来表示。,混凝土渗水的,主要原因,是由于内部的孔隙形成连通的渗水通道。,提高混凝土的抗渗性,，,一是,提高混凝土的密实度。,二是,改善混凝土的孔结构，减少连通孔隙,5.2.3.2,抗渗性,所谓,抗腐蚀性,，是指混凝土抵抗环境侵蚀性介质侵蚀的能力。,混凝土的抗腐蚀性与所用水泥的品种、混凝土的密实度、混凝土内部的孔结构等有关。,合理选择水泥品种、降低水灰比以提高混凝土的密实度、改善混凝土内部的孔结构是,提高混凝土抗腐蚀性的主要措施,。,5.2.3.3,抗腐蚀性,当水泥含碱量较高，混凝土中的骨料又为活性骨料时，水泥中的碱和骨料中的活性物质在水的作用下就会发生化学反应，使混凝土发生不均匀膨胀，造成开裂的现象，称为,碱骨料反应,。,混凝土发生碱骨料反应必须具备如下,三个条件：,（,1,）,水泥中碱含量高。,（,2,）,砂石骨料中含有活性,SiO,2,成分。,（,3,）,有水的存在。,5.2.3.4,混凝土的碱骨料反应,针对上述条件，在实际工程中为防止碱骨料反应的发生，可,采取如下几种措施：,（,1,）,控制水泥中总的碱含量不超过,0.6%,，或降低混凝土中的单位水泥用量，以降低单位混凝土的含碱量；,（,2,）,选用非活性骨料；,（,3,）,在混凝土中掺入活性混合材，以减少膨胀值；,（,4,）,防止水的浸入，尽量使混凝土处于干燥状态。,5.3,装饰混凝土,装饰混凝土,是指具有一定色彩、线型、质感或花饰的饰面与结构结合的混凝土墙体和其他混凝土构件，是经建筑艺术加工的混凝土饰面技术。,装饰混凝土主要有,彩色混凝土、清水装饰混凝土、露骨料混凝土,等。,装饰混凝土的制作工艺分为,正打工艺、反打工艺和露骨料工艺,等。,（,1,）,水泥,（,2,）,粗细骨料,（,3,）,水,（,4,）,颜料,（,5,）,外加剂,5.3.1,装饰混凝土原材料,彩色混凝土可分为,整体着色混凝土,和,表面着色混凝土,两种。,整体着色混凝土,是用无机颜料混入混凝土拌合物中，使整个混凝土结构具有同一色彩。,5.3.2,彩色混凝土,彩色混凝土,是用彩色水泥或白水泥掺加颜料以及彩色粗、细骨料和涂料罩面来实现的。,5.3.2.1,彩色混凝土的分类及着色方法,表面着色混凝土,是将水泥、砂、无机颜料均匀拌和后干撒在新成型的混凝土表面，并抹平，或用水泥、粉煤灰、颜料、水拌和成色浆，喷涂在新成型的混凝土表面。,彩色混凝土的,着色方法有如下几种：,（,1,）,无机氧化物颜料,（,2,）,化学着色剂,（,3,）,干撒着色硬化剂,彩色混凝土在使用中易出现“,泛白,”现象，它是混凝土中某些盐类、碱类被水溶解，并随水迁移到混凝土表面，当水分蒸发干燥后，上述可溶性物质就在混凝土表面析出白色结晶物形成白霜，俗称“,泛白,”。,白霜的成分主要是,Ca(OH),2,、,Na,2,SO,4,、,Na,2,CO,3,等。,5.3.2.2,彩色混凝土的缺陷及防止,“泛白”现象的防止措施为：,降低水灰比，机械振捣，提高混凝土密实度，以减少水分的迁移；,掺加碳酸铵、丙烯酸钙，它们可与白霜反应，消除掉白霜；,在硬化混凝土表面喷涂可形成保护膜的有机硅憎水剂或丙烯酸酯。,目前，整体着色的彩色混凝土应用较少，而在普通混凝土或硅酸盐混凝土基材表面加做彩色饰面层，制成面层着色的彩色混凝土路面砖，其应用十分广泛。,图,5.6,所示,是几种常用的彩色混凝土地面砖和花格砖的外形图样。,5.3.2.3,彩色混凝土的应用,图,5.6,彩色混凝土路面砖外形图样,清水装饰混凝土,是利用混凝土结构体本身造型的竖线条或几何外形取得简单、大方、明快的立面效果，从而获得装饰性；或者在成型时利用模板等在构件表面上做出凹凸花纹，使立面质感更加丰富。,其成型工艺有以下三种：,5.3.3,清水装饰混凝土,关于清水混凝土,清水混凝土，极具装饰效果，所以又称装饰混凝土。它浇筑的是高质量的混凝土，而且在拆除浇筑模板后，不再作任何外部抹灰等工程。它不同普通混凝土，表面非常光滑，棱角分明，无任何外墙装饰，只是在表面涂一层或两层透明的保护剂，显得十分天然、庄重。,首都机场新航站楼采用清水混凝土技术,日前,刚打完试验桩的首都机场,3,号航站楼,T3A,标段施工方对外透露,新航站楼候机大厅和公共大厅外部结构将采用清水混凝土技术。这种目前国内只有香港机场曾经使用的建筑艺术,将把新航站楼装扮得古朴美观,为进出港旅客带来返璞归真的视觉享受。,据该工程技术负责人介绍,新航站楼共有,65,万方混凝土浇灌任务,其中有一半以上将采用清水混凝土,这种技术将主要在候机大厅和公共大厅外部结构采用。这种新混凝土没有色差、气泡和裂纹,也不用进行刷漆装修,完全是自然灰色调,非常质朴,目前国内只有香港机场采用过此项技术。,该负责人还算了一笔账,:“,普通混凝土完成一方造价在,700,元到,800,元,使用清水混凝土则在,1000,元以上,成本要高出,20%,左右。”不过,虽然清水混凝土成本高,但“由于使用该混凝土可免去装修,总体上反而降低了成本。”,之一,:,清水可以用技术要过硬,中国的建筑有一个问题就是没有“洗脸”的习惯,国外过几年就要重新刷一遍,所以看上去仍然是新的。面砖的缺点是高层万一脱落的话,掉一块下来就会砸伤人,所以贝聿铭建议我们的苏州古城一律不用面砖而是用涂料。涂料的缺点就是质量不能保证,像我们做的一些博物馆不到一年就都不行了。这个问题很难弄。至于清水混凝土建筑,要制作完后不做任何装修,必须用高标号混凝土,普通混凝土不行。悉尼歌剧院的外墙也都是用“清水”。这里有一个问题,“,清水”可以用,但关键是要求工人的技术要过硬,解放前上海一些老建筑,混凝土铺完以后,工人用瓦刀一刀一刀地刮,整个墙面形成花纹状,很漂亮。,之二,:,清水建筑诱惑中的挑战在使用清水混凝土技术中,最大的困难在于清水混凝土的造价、工艺、模板等等这些综合的成本并不是我们的市场现在所能自如把握的,即使在日本,要做到大规模使用清水混凝土也是挑战。,另外,审美习惯上恐怕也会有一点问题,民工拆下模板后觉得墙面不平整,就抹了抹水泥找齐,反而破坏了那种质感。,之三,:,高端的简约清水混凝土显示的是一种最本质的美感。所谓的“绚烂之极归于平淡”,最高级的审美就是自然。“大巧若拙”就是这个道理。最质朴的往往是最美的。而清水混凝土是混凝土材料中最高级的表达形式。素面朝天的美是最真实的美。,因此在工程项目的实施过程中,建筑师们就遵循着这一理念,即用最少的装饰表达最丰富的内容。一般的楼盘装修过程中喜欢在墙面上贴上大理石、花岗岩等装饰品,但是极简主义者的作风是在装饰上摒弃了奢华,而是尽量显示材料本身的美。不过简单不同于简陋,一字之差,谬之千里。简约归简约,选材上却一点都不马虎。安藤在创作中对材料的要求很高,如果清水混凝土材料不过硬,所建造的墙面也不会有丝绸一样的效果。实际上,简约的高档品中技术含量更多。,之四,:,用纯粹的语言来叙述建筑真正的建筑文化就是用最本质的建筑语言来构建空间,但是随着我们现在土地日益紧张,高层建筑越来越多以后,特别是钢筋混凝土成为建筑主体以后,内外都需要进行重新装饰。但是存在贴瓷砖颜色不一致、掉下来不安全、涂料会变色等问题。清水混凝土是一种最自然的材料,可以用最纯粹、最简单的语言来叙述建筑,这样的语言才是建筑师所追求的。,但从目前北京已经采用清水混凝土的几个项目来看,可以说,几乎没有很成功的,用一句大白话,清水混凝土确实是物质发展到一定程度,有钱人玩文化的产物,素面朝天看似简单,其实比金碧辉煌、银装素裹还难弄得多。,“清水混凝土诗人”,-,安藤忠雄,说起清水混凝土技术，就不能不说起一个人，那就是日本的建筑师安藤忠雄。这位神奇的建筑师被誉为“清水混凝土诗人”。,安藤的建筑,多半会觉得他的禅意扑面,与一杯苦茶的滋味当是一致。带圆孔的清水混凝土墙面是安藤建筑的显著外表,安藤的建筑一般全部或局部采用清水混凝土墙面作为室外或室内墙面,这种墙面不加任何装饰,墙面上的圆孔是残留的模板螺栓。清水混凝土演奏一曲光与影的旋律。安藤在材料中搀进了日本的传统手艺,利用现代的外墙修补技术,将水泥墙面拆掉模板后进行处理,他将混凝土运用到了高度精炼的层次。在清水混凝土的施工中,传统手工艺和现代建筑之间并不矛盾,高超的木模制造工艺、优质的混凝土铸造以及严格的工程管理,共同造就了“安氏混凝土美学”。,在安藤的作品中,把原本厚重、表面粗糙的清水混凝土,转化成一种细腻精致的纹理,以一种绵密、近乎均质的质感来呈现,对于他精确筑造的混凝土结构,只能用“纤柔若丝”来形容。这种精准、纯粹的特质,正符合日本人的审美特性。安藤把混凝土表现得如此细腻,会让你感受到混凝土“母性”的一面。墙面上的圆孔好像是“手的痕迹”,并非工业化的产物,仿佛由手工触摸捏合而成的。通过我们的触摸,感受到“母性”的安全。“菊花与剑”在这里得到了完美的体现。,安藤的作品虽以混凝土为主,但悠游在安藤的空间里,随手一触可及的自然,令人感觉建筑与大自然的极度融合,曲面墙界定的中界空间,由上洒下的自然天光,均成为在建筑中的引导因素。,清水混凝土施工技术,上世纪,90,年代的上海,随着一大批高质量的标志性公共建筑和市政工程的相继建成,大大地改观了城市面貌。这些工程中有大型的体育场馆、闻名于世的两桥一塔,(,南浦大桥、杨浦大桥、东方明珠广播电视塔,),、浦东国际机场、高架道路等等。它们除了优美独特的造型、一流的工程质量外,清水混凝土古朴凝重、自然清纯的质感,给这些标志性建筑物增添了光彩。东方明珠的大型斜筒体、八万人体育馆的大斜率柱和浦东国际机场超大型结构的清水混凝土施工技术难度更大。清水混凝土施工的技术关键是以下三个,:,(1),混凝土配合比设计和原材料质量控制。新拌混凝土必须具有极好的工作性和粘聚性,绝对不允许出现分层离析的现象。原材料产地必须统一,砂、石的色泽和颗粒级配均匀。,(2),模板工程。清水混凝土施工用的模板必须具有足够的刚度,在混凝土侧压力作用下不允许有一点变形,以保证结构物的几何尺寸均匀、断面的一致,防止浆体流失。对模板的材料也有很高的要求,表面要平整光洁,强度高、耐腐蚀,并具有一定的吸水性。对模板的接缝和固定模板的螺栓等,则要求接缝严密,不允许漏浆。,(3),养护。清水混凝土如养护不当,表面极容易因失水而出现微裂缝,影响外观质量和耐久性。因此,对裸露的混凝土表面,应及时采用粘性薄膜或喷涂型养护膜覆盖,进行保湿养护。,（,1,）正打成型工艺,正打成型工艺多用在大板建筑的墙板预制，它是在混凝土墙板浇筑完毕，水泥初凝前后，在混凝土表面进行压印，使之形成各种线条和花饰,根据其表面的加工工艺方法不同，可分为,压印,和,挠刮,两种方式。,压印工艺,一般有,凸纹和凹纹,两种做法。,挠刮工艺,是在新浇筑的壁板表面上，用硬毛刷等工具挠刮形成一定毛面质感。,（,2,）反打成型工艺,所谓反打成型工艺,，即在浇筑混凝土的底面模板上做出凹槽，或在底模上加垫具有一定花纹、图案的衬模，拆模后使混凝土表面具有线型或立体装饰图案。,预制平模反打工艺，通过在钢模底面上做出凹槽，能形成尺寸较大的线型。,预制反打成型采用衬模，不仅工艺比较简单，而且制成的饰面质量也较好。,（,3,）立模工艺,正打、反打工艺均属于预制条件下的成型工艺。而近年来人们开始采用现浇混凝土墙面饰面处理工艺，即立模工艺。,立模生产也可用于成组立模预制工艺。,露骨料混凝土,是在混凝土硬化前或硬化后，通过一定工艺手段使混凝土骨料适当外露，以骨料的天然色泽和不同的排列组合造型，达到一定的装饰效果。,露骨料混凝土的制作工艺有,水洗法、缓凝剂法、酸洗法、水磨法、喷砂法、抛丸法、凿剁法、火焰喷射法和劈裂法,等。,5.3.4,外露骨料混凝土,（,1,）水洗法,水泥硬化前的露骨料工艺主要是水洗法，直接水洗只能用于预制正打工艺。,（,2,）缓凝剂法,缓凝剂法用于反打或立模工艺，它是先将缓凝剂涂刷在模板上，然后浇筑混凝土，借助缓凝剂使混凝土表面层水泥浆不硬化，以便待脱模后用水冲洗，露出骨料。,（,3,）酸洗法,酸洗法是利用化学作用去掉混凝土表层水泥浆使骨料外露。,（,4,）水磨法,水磨法即是水磨石工艺，所不同的是水磨露骨料工艺一般不另抹水泥石碴浆，而是将抹平的混凝土表面磨至露出骨料。,（,5,）抛丸法,抛丸法是将混凝土制品以,1.52m/min,的速度通过抛丸室，室内抛丸机以,6580m/s,的线速度抛出铁丸，利用铁丸的冲击力将混凝土表面的水泥浆皮剥离，露出骨料。,外露骨料混凝土饰面关键在于石子,的选择。,5.4,装饰砂浆,装饰砂浆,是指专门用于建筑物室内外表面装饰，以增加建筑物美观为主的砂浆。,装饰砂浆获得装饰效果的具体做法可,分为两类：,一类是,通过水泥砂浆的着色或水泥砂浆表面形态的艺术加工，获得一定色彩、线条、纹理、质感，达到装饰目的，称为,灰砂类饰面,。优点是：材料来源广，施工方便，造价低廉。,另一类是,在水泥浆中掺入各种彩色石碴作骨料，制得水泥石碴浆抹于墙体基层表面，然后用水洗、斧剁、水磨等手段除去表面水泥浆皮，露出石碴的颜色、质感的饰面做法，称为,石碴类饰面。,石碴类饰面与灰浆类饰面的主要区别在于：,石碴类饰面主要靠石碴的颜色、颗粒形状来达到装饰目的；,而灰浆类饰面则主要靠掺入颜料，以及砂浆本身所能形成的质感来达到装饰目的。,与灰浆类相比，石碴类饰面的色泽比较明亮，质感相对地更为丰富，并且不易褪色。但石碴类饰面相对于砂浆而言，工效低而造价高。,装饰砂浆所用胶凝材料主要有水泥、石灰、石膏等，其中水泥多以白水泥和彩色水泥为主。,一般水泥的强度为砂浆强度的,45,倍，以强度等级在,32.542.5MPa,的水泥为多。,5.4.1.1,胶凝材料,5.4.1,装饰砂浆的组成材料,（,1,）,石英砂,石英砂分天然石英砂、人造石英砂及机制石英砂三种。,（,2,）,彩釉砂和着色砂,（,3,）,石碴 其规格、品种及质量要求,见表,5.11,（,4,）,石屑,（,5,）,彩色瓷粒和玻璃珠,5.4.1.2,骨料,表,5.11,彩色石碴规格、品种及质量要求,编号、规格与粒径,常 用 品 种,质 量 要 求,编号,规格,粒径,(mm),1,大二分,约,20,东北红、东北绿、丹东绿、盖平红、粉黄绿、玉泉灰、旺青、晚霞、白云石、云彩绿、红玉花、奶油白、竹根霞、苏州黑、黄花玉、南京红、雪浪、松香石、墨玉、汉白玉、曲阳红等,1.,颗粒坚韧有棱角，洁净，不含有风化石粒；,2.,使用时应冲洗干净,2,一分半,约,15,3,大八厘,约,8,4,中八厘,约,6,5,小八厘,约,4,6,米粒石,0.31.2,颜料的选择要根据其价格、砂浆品种、建筑物所处环境和设计要求而定。,建筑物处于受侵蚀的环境中时，要选用耐酸性好的颜料；受日光曝晒的部位，要选用耐光性好的颜料；设计要求鲜艳颜色，可选用色彩鲜艳的有机颜料。在装饰砂浆中，通常采用耐碱性和耐光性好的矿物颜料。,常用的颜料名称、化学成分及使用,见表,5.12(,详见,P88),，其颜料用量,见表,5.13(,详见,P90),。,5.4.1.3,颜料,拉毛灰,用铁抹子或木蟹将罩面灰轻压后顺势轻轻拉起，形成一种凹凸质感较强的面层。这种工艺所用的灰浆通常是,水泥石灰砂浆,或,水泥纸筋灰浆,。,拉毛兼具装饰和吸声作用，多用于外墙面及影剧院等。,5.4.2.1,拉毛灰,5.4.2,灰浆类砂浆饰面,甩毛灰,是用竹丝刷等工具将罩面灰浆甩洒在墙面上，形成大小不一，但又很有规律的云朵状毛面。也有先在基层上刷水泥色浆，再甩上不同颜色的罩面灰浆，并用抹子轻轻压平，形成两种颜色的套色做法。,5.4.2.2,甩毛灰,搓毛灰,是在罩面灰浆初凝时，用硬木抹子由上而下搓出一条细而直的纹路，也可水平方向搓出一条,L,形细
