第七章--遥感图像地貌解译及其应用.ppt

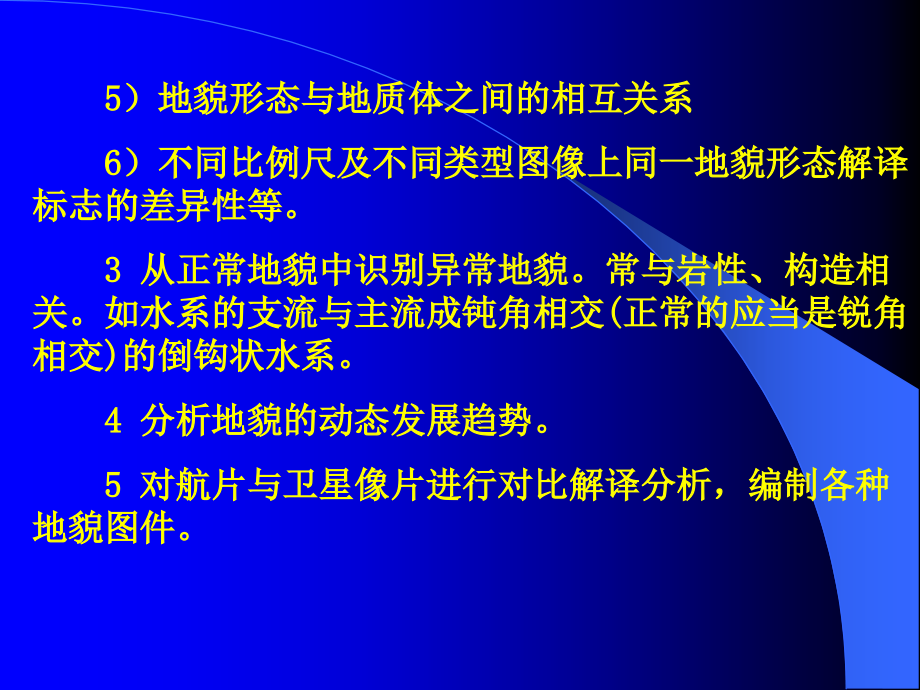

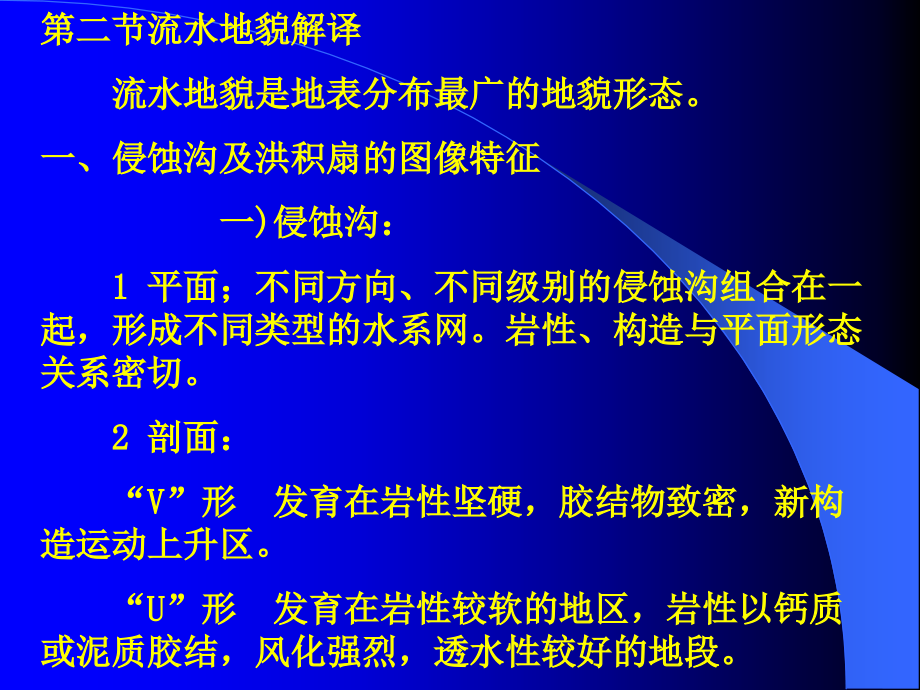

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,5）地貌形态与地质体之间的相互关系,6）不同比例尺及不同类型图像上同一地貌形态解译标志的差异性等。,3 从正常地貌中识别异常地貌。常与岩性、构造相关。如水系的支流与主流成钝角相交(正常的应当是锐角相交)的倒钩状水系。,4 分析地貌的动态发展趋势。,5 对航片与卫星像片进行对比解译分析，编制各种地貌图件。,第二节流水地貌解译,流水地貌是地表分布最广的地貌形态。,一、侵蚀沟及洪积扇的图像特征,一)侵蚀沟：,1 平面；不同方向、不同级别的侵蚀沟组合在一起，形成不同类型的水系网。岩性、构造与平面形态关系密切。,2 剖面：,“,V”,形 发育在岩性坚硬，胶结物致密，新构造运动上升区。,“,U”,形 发育在岩性较软的地区，岩性以钙质或泥质胶结，风化强烈，透水性较好的地段。,5 组合特征及所反映的新构造运动和活动断裂：,山体发生间歇性上升，洪积扇呈串珠状。,山体发生不均匀的倾斜时，洪积扇沿构造掀起方向发生迁移。,山麓交互地带洪积扇呈线状排列。洪积扇的分流点呈线形时，表明洪积扇受隐伏断裂构造所控制。,二、河流地貌的图像特征,平面形态：根据河流带状或线状影像的组合，可以判别河流的侵蚀和堆积地形。,色调：根据色调的深浅能判别河水的混浊度、悬移泥砂和水污染等。,河流演变的动态变化：利用多时相遥感图像可以研究河流演变的动态变化和古河道的分布等等。,一)河谷：,山区：河谷的河床平直，河谷深切，剖面形态多呈“,V”,形谷。,平原区或山间盆地：河谷的河床呈曲流型或。可形成牛轭湖。在遥感图像上常用牛轭湖等标志恢复古河道的位置。,二)河漫滩：,山区：河漫滩不发育，较窄呈带状。,平原区：河漫滩呈带状，色浅，形态上呈心滩，弧形等。,三)阶地：,阶地在大比例尺遥感图像上比较清晰。,形状：呈阶梯状条带，断续分布，连续性好。,规模：与河流的规模相关。规模大小不同，分布的地物不同，常有田地，城镇，交通干线，植被发育。,阶地是新构造运动的标志：,三，河流三角洲的图橡特征,形状和色调：一般呈扇形或三角形、鸟爪形等。由陆向海可分为海上三角洲，海下三角洲和三角洲前缘。它们的色调深浅不一，近河床地段色调较浅。,三角洲的动态变化：在多波段图像上通过色调和植被生长的差异研究三角洲上河道变迁和三角洲增长情况。,第三节岩溶地貌解译,岩溶又称喀斯特，地貌形态独特，主要地貌形态有以下几种：,1 溶沟：常以线状和网状呈现，受节理和断裂控制明显，,2 漏斗、落水洞、岩溶洼地：发育在两组节理或断裂的交汇处，形态有圆形、椭圆形、不规则碟形。裂隙发育的部位，漏斗较密集。漏斗不断扩大或合并成为岩溶洼地。直径可达数公里。,3 峰林：发育在漏斗和洼地之间。密集时呈带状分布，分散时呈星点状。,4 溶洞、暗河：一般在航片上难以观察。,第四节沙丘地貌与黄土地貌解译,一，沙丘地貌的图像特征,沙丘是干旱和半干旱地区主要地貌类型。,1 沙丘：形态常为新月型，两翼指示出顺风方向，迎风坡坡形微凸而平缓，坡度在10度一20度之间。背风坡坡凹而陡，坡度在28度一36度之间。,2 沙链：沙丘相互连接形成沙链，风向与沙链的方向近于垂直。,3 沙垄：为直线状、条带状的垄状地形，风向与沙垄的方向近于平行。,利用多时相遥感图象可研究沙丘地貌的演化和推进速度。,二，黄土地貌的图像特征,黄土地貌是根据沟谷的切割和残余程度以及形态特征进行划分的。,1 色调：无植被覆盖时，黄土反射率高，色调浅。,2 地形：,黄土塬：地势平坦、开阔，冲沟稀疏，耕田发育。,黄土墚：地形呈条带状。,黄土峁：黄土墚再被流水切割，形成不连续的小丘或弧丘。,3 冲沟：切割深呈“,V”,形。,4 水系：黄土地区的冲沟纵横交错，在平面上组成树枝状、格状、羽毛状等水系。,第五节海岸地貌解译,海洋与陆地的交互地带称为海岸带。它由海岸、潮间带和水下岸坡组成。海岸地貌有；,基岩海岸：地形起伏小，冲沟发育，海岸台地平坦，台面微微倾向海面，色调较深而均一，有时有斑点状纹影。基岩海岸的海蚀崖呈线状分布时，是断层海岸的标志。,沙质海岸和泥质海岸：地形起伏较小。色调较均一，沙质海岸色调浅，泥质海岸色调深，冲沟发育。,沙嘴：呈狭长的浅色条带，头部弯曲呈钩状。,沙堤：是平行海岸带状地形，色调较浅。在数条沙堤之间发育着沼泽和泻湖，呈深色不均匀的斑块。,第六节重力地貌解译,重力地貌由崩塌、错落、滑坡、土层流动等作用形成。,一、崩塌：,地形：陡崖、岩堆或倒石堆，常发生在岩性坚硬，节理发育地区，在陡崖的下方有浅色调的锥状地形，有粗糙感。,植被：新生的崩塌体植被少，古老的崩塌体植被生长较多。,弧形裂缝或断裂构造：大型崩塌体常发生在活动构造或地震区、高山区，它的上方常有弧形裂缝或断裂构造。,二，滑坡：,地貌：滑坡地貌特征明显。在遥感图像上其形状有簸箕形，舌形、弧形和不规则形等。,规模：规模大小与地质构造有关，在岩性脆弱，节理发育地区和活动断裂带附近，规模较大。在航空像片上能见到明显的滑坡壁、滑坡台阶、封闭洼地，滑坡舌和滑坡裂隙等。,滑坡的产生与断裂构造、地貌特征、岩性和水文条件有关，应注意相关分析。,利用不同时相的图像进行对比分析，可预测滑坡的发展趋势。,三 泥石流：,平面形态：泥石流的顶部呈瓢形，流动的泥石流呈条带状扇形。,地形：山坡陡峻，岩石破碎强烈，常是崩塌、滑坡发育地段。,色调：冲沟内大量松散固体呈浅色调。,植被：无植被生长。,利用多时相航空像片进行对比分析，可研究不同时期泥石流的发生和发展趋势，可以将航空像片与卫星图像结合，综合分析区域泥石流锋体发生的地质背景和可能发生的地段，,第七节冰川地貌解译,冰川主要分布在高山区，它的地貌形态主要由冰川的刨蚀作用和堆积作用造成。,上游区：,冰斗：近似卵形或三角形，周围高，中间低，形成一个围椅状洼地。,刃脊：两个冰斗之间的山脊构成刃脊。,角峰：由三个冰斗交汇的山峰。,下游区：,冰川谷：由于冰川的刨蚀作用，往往成为谷底开阔、谷坡陡峭的“,U”,形谷。,侧碛垅：冰川两侧由冰川带来的砾石组成的带形垅状地形。,中碛垅：两条冰川汇合形成。,侧碛垅和中碛垅不易保存，在冰川谷中以平行冰谷断续分布的垅状地形显示。,尾碛垅：呈弧状或垅状地形垂直于冰川谷。色调深，在垅内侧有沼泽，垅外侧有扇形地形，称冰水扇。,第八节构造地貌解译,地表的大型山系、高原、盆地的形成与发育大多受区域构造的控制和影响，同时也程度不等地反映区域构造基本轮廓与特征。局部的断裂、褶皱和岩层产出状况，同样也会以各种中小尺度构造地貌形式显示在遥感图像上。,一，山体构造地貌解译,方山：抗风化 剥蚀能力不同的软硬岩层互层水平产出时，坚硬岩层常残留山顶，形成方山构造地貌。阶梯状坡面，山周边陡立。,单面山：岩层缓倾斜产出时，风化剥蚀后形成单面山。,猪背岭：山形陡峭，两面坡角近于相同。,褶皱山：山体走向、主要水系与区域构造(断裂、褶皱)的走向相同。,穹状山：大型穹状构造隆起形成的山脉，放射状水系。,断块山：断裂切割抬升造成的山脉，具平行羽状水系，深谷陡坡，断层崖发育。,二、坡面构造的解译,山体由多个坡面组成。坡面类型除正常的以外，还有受地质构造控制发育而成的。,倾向坡：单面山由缓倾斜岩层构成的一面坡。,断层崖：是沿断裂线展布的陡坡，通常是断裂破碎带区系经强烈风化剥蚀、崩塌作用而成的一种构造地貌。,断层三角面：是断层破碎带发育而成的似三角形坡面，常成排出现，形成直线状延伸的锯齿状。常与高角度正断层相关。,三、构造盆地解译,构造盆地：即构造上是向斜，地形上是盆地。,断陷盆地：主要与断块的下陷有关，如地堑构造，山西境内的一系列盆地。,火山构造盆地：火山构造后期中心下陷而成。,
