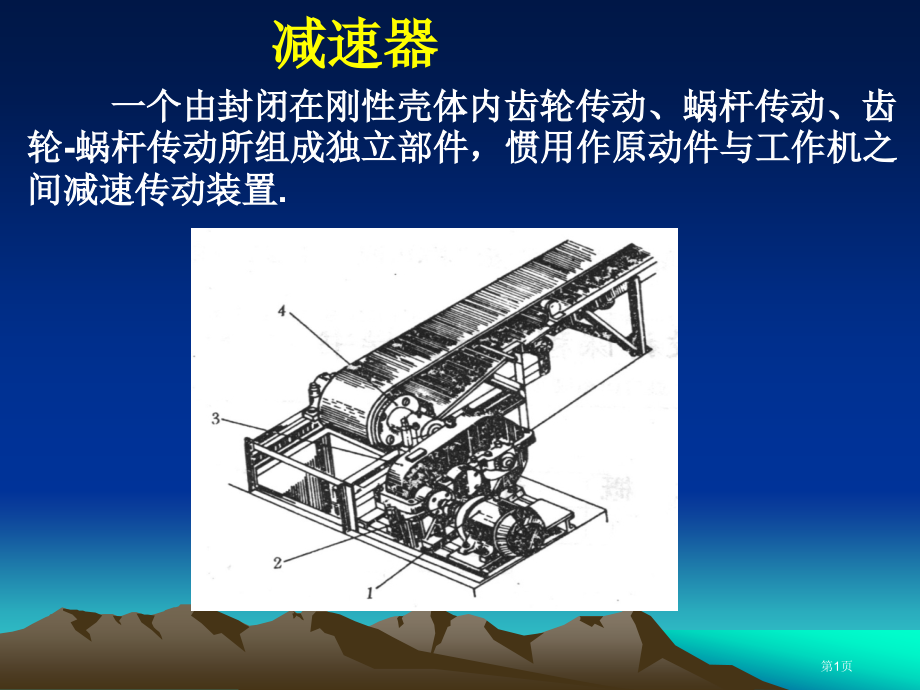

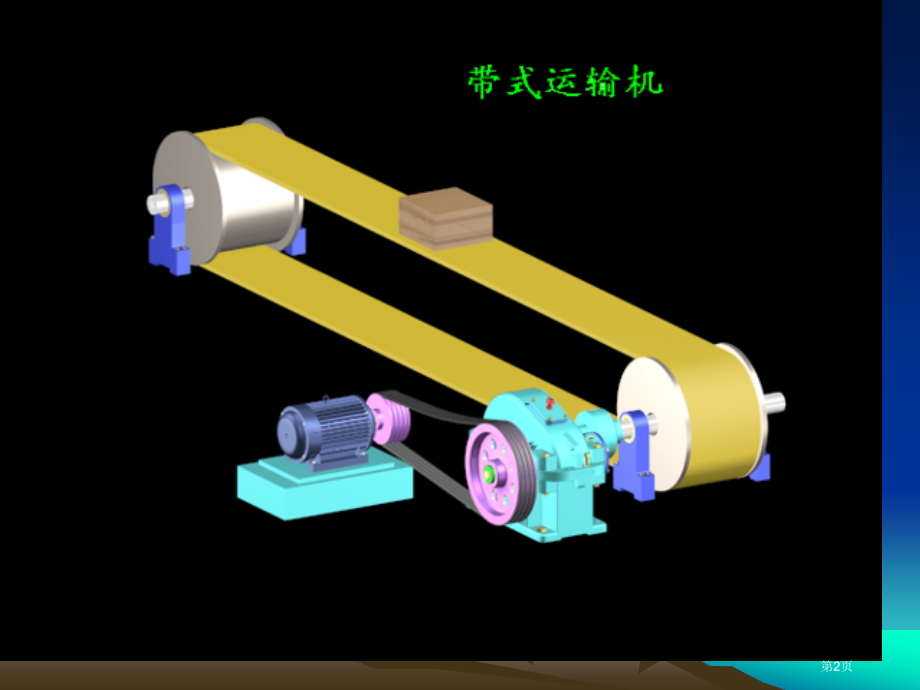

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,减速器,一个由封闭在刚性壳体内齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成独立部件，惯用作原动件与工作机之间减速传动装置.,第1页,第2页,一、课程设计目标,1、培养学生利用所学知识，处理工程实际问题能力。,2、培养学生掌握普通机械传动装置、机械零件设计方法及设计步骤。,3、到达对学生进行基本技能训练，比如：计算、绘图、熟悉和利用设计资料（手册、标准、图册和规范等）能力。,第3页,二、减速器类型,齿轮减速器,蜗杆减速器,行星减速器,圆柱齿轮减速器,圆锥齿轮减速器,圆锥圆柱齿轮减速器,圆柱蜗杆减速器,圆弧齿蜗杆减速器,锥蜗杆减速器,蜗杆齿轮减速器,渐开线行星齿轮减速器,摆线齿轮减速器,谐波齿轮减速器,第4页,齿轮减速器,第5页,第6页,减速器壳体部分由箱座和箱盖两部分组成。箱座采取分离式，沿轴线平面分为箱座和箱盖，二者采取螺栓连接，这么便于装修。装配时，它们之间采取两锥销定位，销孔钻成通孔，便于拔销。,第7页,箱盖,第8页,箱座,第9页,第10页,传动方案简图,第11页,1、电动机选择及运动参数计算（包含计算电,动机所需功率，选择电动机，分配各级传动,比，计算各轴转速、功率和转矩）；,2、带传动、齿轮传动设计（确定主要参数和尺寸）；,3、轴设计（初估轴径、结构设计和强度校核）；,4、滚动轴承选择及验算；,5、键、联轴器选择及强度校核；,计算内容：,第12页,设计工作量：,1、绘制装配草图,（第一周手绘）,2、绘制零件工作图和装配图,（第二周CAD绘图）,（1）减速器装配图（,3号图纸）,（2）绘制零件工作图,（,4号图纸）,大齿轮、输出轴零件图各一张,2、编写设计计算说明书,第13页,成绩评定,综合设计表现、图纸质量、说明书评分。,参考书,1、机械设计与应用,2、机械设计课程设计指导书,3、机械零件设计图册,4、机械设计手册,第14页,三、设计内容,（一）传,动装置总体设计,1、选择电动机,选择电动机类型,惯用：Y系列三相异步电动机,同时转速：3000 1500 1000 750,级数：2 4 6 8,第15页,设 计 步 骤,1、计算工作机(滚筒)所需功率：,2、电动机输出功率：,滚筒转速,第16页,3.确定电动机额定功率,4、确定电动机转速：,滚筒工作转速：,所需电机转速：,5、确定电机型号：,查课程设计指导书，依据 和 定电机型号,第17页,(二)、传动装置总传动比确实定和分配,1.确定总传动比,i,a,2.分配各级传动比,带传动比,齿轮传动比,第18页,3、计算各轴转速、功率和转矩；,第19页,转速,：,电机输出转矩：,第20页,
