品管常用量检具介绍和使用方法宣讲PPT培训课件.ppt

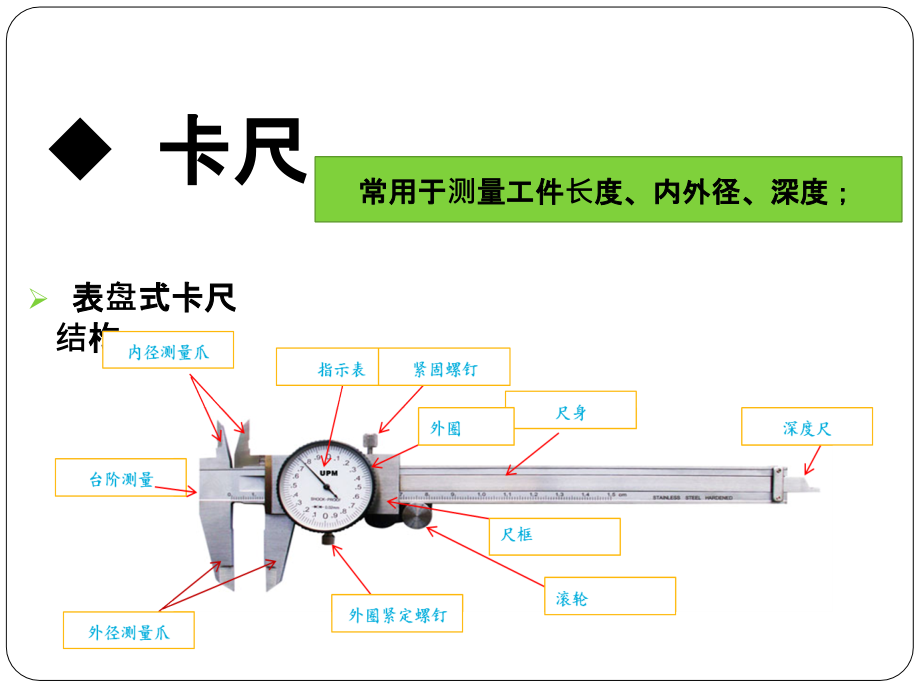

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,品管常用量检具介绍和使用方法宣讲,卡尺,表盘式卡尺结构：,常用于测量工件长度、内外径、深度；,主尺每格分度值,1mm,表盘每格分度值,0.02mm,注、读数时先读主尺上面的值，再读表盘上面的值，,当主尺上面的值为偶数是则在表盘上读右半圈的数值，当主尺上面的值为奇数时读左半圈的数值；,卡尺刻度的认知与读数,读数：,借助齿轮与齿条之间的转动，将齿轮沿的位移转变为指针的角度位移，从而使指针在表盘上指示出相应的示值，,只需在主尺上读出毫米整数位，在刻度盘上读出毫米小数位，再将两个结果,相加,即为读数；,卡尺测量示图,卡尺测量使用时注意事项,卡尺测量使用时注意事项,卡尺测量使用时注意事项,卡尺使用及保养,1,、使用前必需先擦干净测量面，要保持测量面和其它转动部位清洁，测量后,应随手合上量爪，已防止灰尘、砂粒、金属切屑等物损坏传动部位；,2,、测量工件要在静态下进行，使用时，使用时力度要适当，有微动滚轮的卡,尺应使用微动滚轮；,3,、移动卡尺尺框要平稳，应避免快速拉动向尾端或前端碰撞；,4,、应避免撞击和跌落，以防止量爪等部件损坏；,5,、禁止将卡尺靠近磁场或放置在磁性物体上，如发现卡尺带有磁性，应退磁,后方可使用；,6,、非专业人员不可拆卸卡尺的传动部位，卡尺需做定期的校检（,6,个月,/,次）；,7,、电子卡尺三个月以上不使用时，应从卡尺内取出电池；,8,、卡尺使用完毕，要擦净上油，放到卡尺盒内注意不要锈蚀或弄脏；,9,、存放时量爪间略保持距离，如,0.1mm,，严禁量爪两端紧密啮合状态下存,放；,千分尺,刻度千分尺结构：,常用于测量工件长、厚度；,千分尺刻度的认知与读数,千分尺测量使用时注意事项,1,、使用前应先检查零点：缓缓转动微调旋钮，使测杆和测砧接触，到棘轮发,出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基,准线（长横线）对正，否则有零误差；,2,、左手持尺架，右手转动粗调旋钮，使测杆与测砧间距稍大于被测物，直到,棘轮发出声音为止，拨动固定旋钮使测杆固定后读数；,1,、测量时注意要在测微螺杆快接近被测物体时应停止使用旋钮，改用微调旋钮,避免产生过大的压力，影响测量结果的精准度；,2,、读数时要注意固定刻度尺上的半毫米线是否已经露出；,3,、读数时千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与,可动刻度的某一刻度线对齐，千分位上也应该读取为,“0”,；,4,、当小砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将,出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值；,千,分尺的使用方法,千,分尺的注意事项,千分尺测量使用与保养,1,、检查零位线是否准确；,2,、测量时需把工件被测量面擦干净；,3,、工件较大时应放在,V,型铁或平板上测量；,4,、测量前将测量杆和砧座擦干净；,5,、拧活动套筒是需要棘轮装置；,6,、不可拧松后盖，以免造成零位线改变；,7,、不要在固定套筒和活动套筒间加入普通机油；,8,、用后擦净上油，放入专用盒内，置于干燥处；,9,、存放时两侧砧间略保持距离，如：,0.1mm,，严禁两砧面紧密啮合状态下存放；,10,、电子千分尺三个月不使用时，需将电池取出；,高度表,常用于测量工件相对尺寸深度；,数显高度表结构：,比测平台,测针,高度表使用注意事项与保养,检查测针是否拧紧，平台是否平稳。,按下“开关”键，打开仪器，测量前用无尘布擦干净平面；,短按“单位切换”键选择单位；,将探针置于平面，按“归零”键，使仪器归零；,提起探针把柄，将待测位置于探针正下方,轻轻将探头移动至待测物体表面，然后松开探针把柄，此时显,示屏上显示的数值即为待测物体的高度,塞尺,一组具有不同,厚度,级差的,薄钢,片组成的量规；,塞尺的结构：,塞尺用于测量间隙尺寸。在检验被测尺寸是否合格时，可以用通止法判断，也可由检验者根据塞尺与被测表面配合的松紧程度来判断。,塞尺使用方法与注意事项,塞尺使用方法与注意事项,1.,测量是不能用力太大，以免塞尺弯曲和折断。,2.当两尺片叠加使用时应将尺片捏紧测量，尽量减少误差,。,3.塞尺表面干净、整尺平整无缺件,。,4.量测时，先取出塞尺，根据被测要求选用相应示值塞尺，目视,观察塞尺表面是否生锈、磨损,并用白布、酒精溶剂擦去表面,防锈油,5.,不可测量温度较高的工件。,塞尺规格：,注意事项：,通止规检具,常用于检验孔、槽等的内尺寸测量,;,常用通止规种类：,通止规是量具的一种，在实际生产中大批量的产品若采取用计量量具（如,游标卡尺,，,千分表,等有刻度的,量具,）逐个,测量,很费事我们知道合格的产品是有一个度量范围的,.,在这个范围内的都合格，所以人们便采取通规和止规来测量通止规是两个量具分为,通规,和,止规,通止规认知与注意事项,检验孔的大小时，通常,按孔径允许偏差的上限做止端,，,按孔径允许偏差的下限做通端,，检验时，若止端能通过，说明孔径大了，不合格，且不能重加工；若通端不能通过，则说明孔径小了，也是不合格，但是可以通过重加工使之合格。,通规,5.01,止规,5.03,例如：,5.01+0.01/+0.03,检具,工件全检快速检验辅助性工具；,检具使用注意事项与保养,检,具的使用,1.,测量时需把工件被测量面擦干净,2.,将需要检测的产品垂直放于测量检具上，,3.,需做到无阻碍的顺过，止规部分止住不通过。,4.,取出测量产品时也需保持垂直取出，不可倾斜。,检,具的日常保养及注意事项,1.,需注意检具的销钉有无晃动，平面有无损伤。,2.,需查看以及检测检具有无磨损。,3.,不可测量温度较高的工件。,4.,测量完成后需把检具清理干净并摆放好。,THANKS!,
