高低压开关柜报价基础教程.ppt

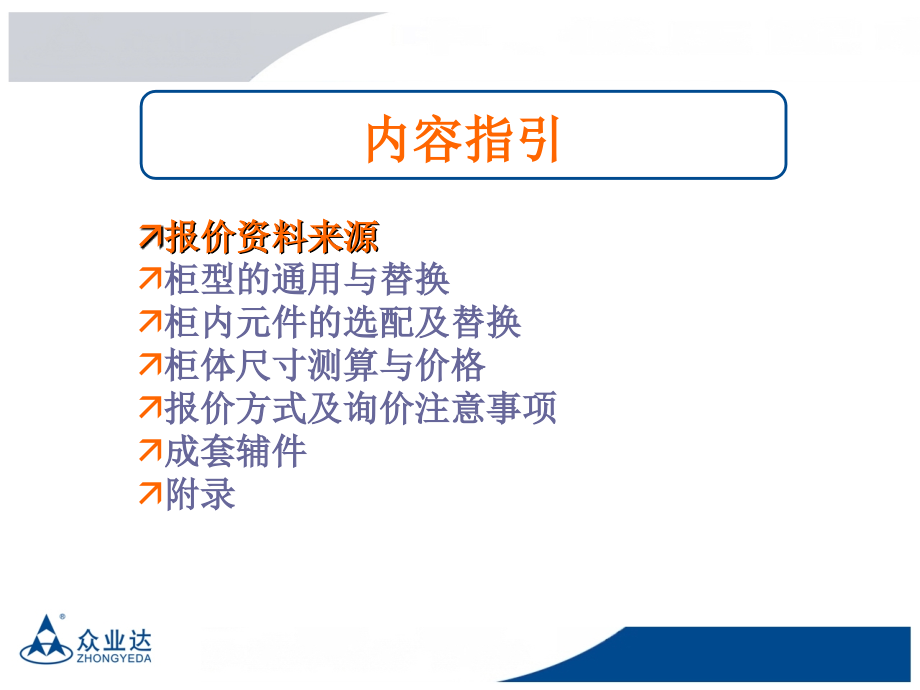

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,内容指引,报价资料来源,柜型的通用与替换,柜内元件的选配及替换,柜体尺寸测算与价格,报价方式及询价注意事项,成套辅件,附录,报价资料来源,投标工程图纸及标书,用户工程技术要求,用户工程图纸,报价,技术澄清,客户沟通,内容指引,报价资料来源,柜型的通用与替换,柜内元件的选配及替换,柜体尺寸测算与价格,报价方式及询价注意事项,成套辅件,附录,高压柜,板材及厚度,板材：,A3,钢板,/,敷铝锌板,厚度：常规,2mm,（特殊要求时另议）,IP,防护等级,IP20,常规制作,安装场所,室内,高压柜,国产柜型,KYN28,（,A,）,-12,市场上相同性能的其他柜型（需在业主同意后方可替换）：,KYN44-12,KYN36-12,一、抽屉式断路器柜,高压柜,进口或合资柜型,ZS1,（,ABB,合作产品）,MVnex,（施耐德产品）,NXAirS,（西门子合作产品）,UG550,（厦门,ABB,产品）,高压柜,全封闭全绝缘柜,ZYD-SF,（,DT-SF,）（众业达产品）,SAFE,（,ABB,产品）,RM6,（施耐德产品）,三、环网柜,高压柜,半封闭半绝缘柜,XGN15-12,SM6,（施耐德产品）,负荷开关顶置,负荷开关内置,压气式,真空式,低压柜,板材及厚度,板材：,A3,钢板或敷铝锌板,厚度：常规,2mm,（特殊要求时另议）,IP,防护等级,IP30,常规制作,IP42,前门采用双层面板，柜顶加盖,IP54,前门采用双层面板，柜顶加盖，通风,栅特殊制作,安装场所,室内,低压柜,结构性能,进线柜：固定式或抽屉式元件，安装于固,定柜中。,馈电柜：固定式元件，安装于固定柜中。,电容柜：固定式元件，安装于固定柜中。,一、固定式柜,低压柜,国产柜型,GGD,壳架构造：型材组装,PGL,壳架结构：焊接,低压柜,结构性能,进线柜：抽屉式元件，安装于固定分隔柜中。,馈电柜：抽屉式安装（固定式开关安装于,抽屉中）,固定分隔式安装（插拔式开关安装,于固定分隔中）,电容柜：固定式元件，安装于固定柜中。,二、抽屉式柜,低压柜,国产柜型,MNS,（最多,9,单元）,GCS,（最多,11,单元）,标准型,经济型,GCK,（最多,9,单元）,二、抽屉式柜,低压柜,授权柜,MNS 2.0,（,ABB,）,Blokset,（施耐德）,MB301,（施耐德，船用）,8PT,（西门子）,标准型,改进型,母线桥,密集母线桥,封闭式母线桥,根据电流大小选取。,箱变,欧式箱变,欧式变电站的箱体是由：底座、外壳、顶盖三部分构成。欧式箱变都设有独立的变压器室、高压室、低压室。外壳：混凝土、铝合金板、彩钢板等。,箱变,美式箱变,美式箱变体积小，结构紧凑，没有独立的变压器室，变压器直接暴露于户外，开断变压器的负荷开关置于变压器内，低压侧出线直接与低压柜相连。外壳：钢板。,配电箱,结构性能,固定式或拔插式元件，安装于固定柜中。,板材及厚度,板材：,A3,钢板或不锈钢板,厚度：门,2mm+,箱,1.5mm,，门,2mm+,箱,1.5mm,，,门,1.5+,箱,1.2,根据用户要求、或箱体大小确定,配电箱,IP,防护等级,IP30,、,IP40,、,IP41,常规制作,IP42,前门采用双层面板，箱顶加盖,IP54,前门采用双层面板，箱顶加盖,IP55,前门采用双层面板，箱顶加盖,IP65,前门采用双层面板，箱顶加盖,防护等级在,IP54,及以上箱体，根据需要选用,A3,钢板或不锈钢板外壳,安装场所（户外、户内）,配电箱,标准柜型,XL-21,尺寸：,1700*700*400,一、落地箱,配电箱,非标柜型,尺寸：一般制作,高度在,2000,以内,宽度,600,1000,深度,350,600,根据元件放置考虑尺寸大小！,配电箱,二、挂墙箱,明装箱,暗装箱,标准箱（位箱），常用标称型号,PZ-30,非标箱,配电箱,三、授权柜,明装箱,暗装箱,落地箱,Prisma piM,（施耐德）,内容指引,报价资料来源,柜型的通用与替换,柜内元件的选配及替换,柜体尺寸测算与价格,报价方式及询价注意事项,成套辅件,附录,选型注意事项,一、海拔高度：,一般的常规产品只适用于海拔,1000,米及以下，当部分地区海拔要求在,2000,米、最大到,2880,米时。处理方案如下：,高压：,可根据海拔高度需要选用高压型产品，当然价格有别于常规产品。主要涉及的元件：真空断路器、电流互感器、电压互感器。,低压：,断路器选型时增容即可（这部分一般图纸选型时已经考虑）。,选型注意事项,选型注意事项,二、环境温度：,一般的常规产品只适用于最低,-5,，若要求温度达到,-40,时。处理方案如下：,高压：,可选用抗寒产品，当然价格有别于常规产品。主要涉及的元件：真空断路器、电流互感器、电压互感器、避雷器、触头及触头盒、导线、二次元件等。,选型注意事项,低压：,类同高压。,选型注意事项,三、型号替换要点：,电流,/,极数,安装方式,外观外形,性能,低压产品：,1.,刀（熔）开关：,选型注意事项,分断能力,极数,壳体电流、额定电流,脱扣器性能,安装方式,附件性能,等级（标准型,VS,经济型）,线路额定电压（,AC VS DC,）,2.,断路器：,选型注意事项,性能（,CB,级,VS PC,级）,极数,电流,安装方式,控制要求,附件性能,3.,双电源开关,选型注意事项,性能（普通熔断器,VS,快速熔断器）,普通熔断器：,主要应用于常规的电器部分，如电压回路、控制回路、电容静态补偿回路。,快速熔断器：,主要应用于电子产品的保护，如变频器、软启动器、电容动态补偿回路。,线路电压,4.,熔断器,选型注意事项,5.,接触器,6.,热继电器,性能（机械式,VS,电子式）,根据需要选配独立安装支架,极数,线路电压（,AC VS DC,）,可逆接触器：选用组装时需选配机械联锁,选型注意事项,7.,电度表,显示形式（机械,VS,数显）,测量精度,附加功能,8.,多功能表,监测功能,测量精度,附加功能,选型注意事项,9.,电流、电压表,显示形式（机械,VS,数显）,附加功能（如：过载要求、通讯功能,）,显示形式（发光二极管,VS,数码管）,回路数量、性能,配套辅助元件要求,10.,凝露控制器（可选）,选型注意事项,材质,变比,线圈数量,保护等级、精度,常规产品为测量级，需选配保护级时需特别留意。,价位相差甚远,10.,电压、电流互感器,选型注意事项,电流,/,分断能力,安装方式,结构形式（,浇注式,VS,固封式,）,相间距离（,210mm,、,275mm,）,高压产品：,1.,真空断路器：,选型注意事项,结构外形,变比,线圈数量,保护等级、精度,2.,电压、电流互感器,选型注意事项,结构外形,TBP,（组合式过电压保护器）,HY5W,（避雷器）,保护形式,线路保护、变压器保护、电机保护、电容装置保护,保护环境,电站型、配电型,3.,避雷装置,选型注意事项,分断能力,相间距离,4.,接地刀开关,选型注意事项,额定电流,相间距离,附件（传感器,）,工作性能、安装方式,上隔离,GN30,、下隔离,GN19,需配置操作结构（另购）,5.,隔离刀开关,选型注意事项,6.,显示装置,VS,测控装置,显示形式,性能,附加功能,7.,凝露控制器,显示形式（发光二极管,VS,数码管）,回路数量、性能,配套辅助元件要求,选型注意事项,7.,电度表,显示形式（机械,VS,数显）,测量精度,附加功能,8.,多功能表,监测功能,测量精度,附加功能,选型注意事项,9.,电流、电压表,显示形式（机械,VS,数显）,附加功能（如：过载要求、通讯功能,）,柜型与元器件,实操详解,回路性能与元器件,实操详解,内容指引,报价资料来源,柜型的通用与替换,柜内元件的选配及替换,柜体尺寸测算与价格,报价方式及询价注意事项,成套辅件,附录,审图,图纸的确认：,1.,柜型。,2.,柜体数量。,3.,柜体配置是否合理。,如：所配置回路数量是否满足柜体安装空间要求,.,4.,元件选型是否完整、合理。,如：变压器的功率必须与进线开关匹配,5.,元件的选型是否与回路性能匹配。,6.,一次系统图、二次原理图（若有）是否与选型不一致。,审图,7.,图纸标识的铜排是否与线路电流匹配。,8.,二次元件：一般用户工程若客户无特殊要求可按常规选配。若遇脱硫系统、电厂工程、水泥行业、投标工程等，需根据客户提供的二次原理图或控制要求选配。,一般客户图纸都会存在不同程度的疏漏，在报价,阶段及时沟通确认，以免影响生产成本。,审图,标书与图纸：,1.,原则：以图纸为基础，严格按照标书要求执行选,型、配置。,2.,柜体的数量：图纸与标书不一致时，必须向招标,单位澄清。,3.,图纸冲突：图纸中的配置与选型整工程不一时，必须向招标 单位澄清,4.,标书冲突：标书中的要求整工程不一时，必须向招标 单位澄清,澄清方式一般为书面,询价,原则：,1.,选用正规厂商产品（杜绝山寨产品）。,2.,外购产品：询价需包含,17,点增值税、包装及运费,3.,投标工程，若标书有指定厂商必须按要求的厂商根据工程名称询价。,内容指引,报价资料来源,柜型的通用与替换,柜内元件的选配及替换,柜体尺寸测算与价格,报价方式及询价注意事项,成套组成及辅件,附录,包含内容,成套报价：,1.,一次元器件,2.,二次元器件,3.,辅助元器件（含柜顶小母线，若需要）,4.,辅料,5.,铜排,6.,柜体,/,柜体附件,7.,包装,/,运费,注：需现场安装、现场改造时费用另行计算。,附件说明,高压：,柜体附件（成套报价）,电磁锁（可选）,程序锁（可选）,接地联锁机构（可选）,小母线端子,附件说明,低压：,抽屉附件（成套报价）,操作结构,/,旋转（联锁）机构（可选）,一、二次动静插件,抽屉内铜排,回路端子（常规按,10,节,2.5,配）,抽屉内辅料（一、二次电缆，铜端头，扎线带等）,附件价格跟随市场铜价随时调整。,常规提供价格为配电回路价格，电机控制回路按,实际电流及二次原理图要求增配。,内容指引,报价资料来源,柜型的通用与替换,柜内元件的选配及替换,柜体尺寸测算与价格,报价方式及询价注意事项,成套组成及辅件,附录,高压,方案图符号说明,高压一次系统图例,1,高压一次系统图例,2,高压一次系统图例,3,1,、环境温度：,10,40,；,2,、相对湿度：日平均值不大于,95%,；,月平均值不大于,90%,；,3,、海拔高度：,不超过,1000,米,；,有误,4,、地震烈度：,8,度；水平加速度,0.4g,垂直加速度,0.2g,5,、安装地点没有对设备导体和绝缘有严重影响的气体、蒸汽和其他化学腐蚀其他存在，没有火灾和爆炸危险，地面倾斜度不超过,5,6,、柜体外形尺寸,:(,标准架空进出线方案,;,电缆进出线方案,),7,、*电缆进出线及联络柜标准方案,:,宽,800(1000),深,1500,高,2300,8,、*架空进出线标准方案,:,宽,800(1000),深,1660,高,2300,9,、注,:1.GZS1+,电缆进出线及联络柜标准方案,:,宽,650,深,1500,高,2300;,相间距为,150mm;GZS1,柜柜宽为,800,的相间距为,210mm;,柜宽为,1000,的相间距为,275mm;,开关柜使用环境及柜体尺寸,分为断路器室、仪表室、母线室、电缆室。,一次回路主要元件：断路器、接地开关、互感器、避雷器。,开关柜用途分类：进线柜、联络柜、隔离柜、,PT,柜、计量柜、,馈线柜、,电容器柜、变压器柜、电机柜。,开关柜体结构与主要元件,KYN28A,高低柜总装图,KYN28A,等高柜总装图,KYN28A,架空进线方案,*,小电流柜电缆进出线及联络柜标准方案,:,宽,1100,深,1200,高,2650,有误,*小电流架空进出线柜标准方案,:,宽,1100,深,(1200+400),高,2650,有误,*大电流柜电缆进出线及联络柜标准方案,:,宽,1200,深,1200,高,2650,。,有误,*大电流架空进出线柜标准方案,:,宽,1200,深,(1200+600),高,2650,有误,注,:,小电流柜的相间距为,250mm;,大电流柜的相间距为,275mm,XGN66,开关柜柜体尺寸,分为断路器室、仪表室、母线室、电缆室。,一次回路主要元件：上隔离开关，固定式断路器、互感器、避雷器，下隔离开关。,开关柜用途分类：进线柜、联络柜、隔离柜、,PT,柜、计量柜、,馈线柜、,电容器柜、变压器柜、电机柜。,XGN66,开关柜体结构与主要元件,XGN66,总装图,真空断路器选型及基本要求,1,、名词解释,1.1,额定短路开断电流,在规定条件下，断路器能保证正常开断的最大短路电流。,1.2,额定短时耐受电流,(,额定热稳定电流,),在规定的使用和性能条件下，在确定的短时间内，开关在闭合位置所能承载的规定电流有效值。,2,、真空断路器型号规格：,VS1,、,VD4,、,3AH3,、,3AE,、,VEP,、,EV12S,3,、结构形式：固封浇注极柱、套筒式极柱,4,、组成部分：操作机构、极柱。,5,、装配形式：固定式、手车式。,VD4,VS1,我公司常用真空断路器,表,3,VD4,、,VS1,真空断路器弹簧操作机构技术参数,主要技术数据,XGN15,12,型顶部结构主要组件（,ABB,型）,上熔芯座,绝缘子（带电显）,下熔芯座,脱扣装置系统,接地铜排,电缆夹、电缆盖,低压,固定柜 典型方案,进线、联络柜,馈电柜,电容柜,抽屉柜 典型方案,进线、联络柜,电动机出线回路,普通配电出线回路,电容柜,抽屉高度的单模数为,160mm,（,200mm,）。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流,400A,及以下。抽屉规格有：,8E/2,、,8E,、,16E,、,24E,。,抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。以抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用。,柜体的防护等级为,IP30 IP40,还可以按用户需要选用。,5,、,GCK,、,GCS,、,MNS,低压开关电柜之间的区别,产品型号,最小模数,母线,抽屉最小,原产地,模数层数,钢型拼装,安装模数,GCK,1,单元,垂直母线没有阻燃型塑料功能板,1,抽屉,国内自主开发,最多,9,层,C,型钢,最多,9,抽屉,GCS,1/2,单元,垂直母线设有阻燃型塑料功能板,1/2,抽屉,国内自主开发,最多,11,层,8MF,型钢,最多,22,抽屉,MNS,1/4,单元,垂直母线设有阻燃型塑料功能板,1/4,抽屉,ABB,引进,最多,9,层,C,型钢,最多,72,抽屉,Blokset,结构特点,柜体外形：基本框架有,2,种深度：,400mm,、,600mm,，可扩展为,1000mm,深是由一个,600mm,和一个,400mm,组合而成。基本框架有,4,种宽度：,500mm,、,700mm,、,900mm,、,1200mm,，,该柜型对安装元器件的有效模数,有严格并详细的规定。与其他低压配电柜安装模数有较大差异，故在划分柜子时要特别注意。,IP,等级：,IP 20/31/42/54,其使用类别主要有,D,（固定柜）、,Dc,（电容柜）、,Mf,（固定分隔柜）、,Ms,（软启柜）及,Mw,（抽屉柜）。,2,、无功补偿的分类：,静态补偿,采用传统的接触器作为投切元件，投速度较动态无功补偿慢。,动态补偿,满足工作变化比较快的无功补偿方式，投切速度在,20MS,左右,远远超过接触器等的投切补偿方式，主要用于电焊机，吊车等设备的无功补偿。,两者所起的作用是一致的，只在投切速度方面有差异,另外无功补偿还分为分补和共补，分补即为分别对,A,、,B,、,C,三相进行无功补偿，共补则为三相同时补偿。,3,、无功补偿柜的主要配置：,静态补偿,进线开关、分路保护熔断器（或断路器）、,接触器、热继电器（可选）、电容器、无功补偿控制器。在一些谐波污染比较严重的场合，需要在电容器前串接电抗器。,动态补偿,进线开关、分路保护熔断器（或断路器）、动态无功调节器（或复合开关、电容器，无功补偿控制器。,无功补偿方案如静态补偿、动态补偿、分相补偿、滤波电容柜和消谐电容柜等，需根据现场情况由用户确定。,简述火灾监控系统，在低压成套设备中的应用,1,、电气火灾监控系统的作用及构成,又称为漏电火灾报警系统或电气安全智能监控系统。把过去对电气火灾的消极防范变为主动预防，对配电回路的漏电电流、过电流、温度进行实时检测，集检测、报警、控制和记录等多种功能于一体。一般电气火灾监控系统，由电气火灾监控设备：剩余电流式电气火灾监控探测器和微型计算机构成。,2,、电气火灾监控系统的工作原理,监控探测器与零序电流互感器、电流互感器共同构成电气火灾监控系统的前置部分，零序电流互感器、电流互感器分别检测配电回路的漏电电流和三相工作电流，并将检测信号输送给监控探测器。监控探测器的主要功能是对配电回路的漏电电流、三相工作电流进行有效监控并将实时数据上传至集中监控设备。当受监控的某一回路的漏电电流或工作电流超过事先设定的预报警值时发出声光预报警信号、超过事先设定的报警值时发出声、光报警信号，并根据用户设定可以在规定的时间内切断受监控回路的供电电源，同时通过二总线将报警信号或预警信号发送至集中监控设备。,3,、应用在具体工程项目需要注意的问题,当工程需要配置监控系统时，首先要明确，此套系统是否由我厂采购，若由我厂采购，需要采购哪部分，是否仅采购装于开关柜内部分，如互感器及探测器。其次要明确此系统所要实现功能，只报警不跳闸，还是即要报警又要跳闸？要需要跳闸，即分断断路器，则需要给断路器加装分励线圈及相应的辅助触点。,计量：,若有计量回路需确定是内部计量还是外部计量，若为内部计量其电流回路可以串接测量仪表所用互感器，若为外部计量需确定当地供电局对计量回路安装的要求（包括互感器是否为浇注式，精度等级要求，互感器的封装，电度表的精度要求，安装方式，导线是否分色，是用硬线还是软线，线径，还有计量接线盒及是否需要安装电表架等等）。,元件选型典型案例,回路性能与元器件,PLC,切换回路（常规厂配）,继电器回路（客户要求时选配）,一,.,低压柜,2,进线,+1,联络切换回路（开关电动控制）,回路性能与元器件,指示灯,按钮,熔断器,2.,馈电回路（开关电动控制）,柜型与元器件,一次回路主要元件：断路器、电流互感器、零序电流互感器（可选）、避雷器（可选）。,二次主元件：凝露控制器、综保,(,或保护继电器组合）、多功能表或电度表（可选）、电流表、电压表、小型断路器、转换开关、按钮、指示灯、熔断器、带电显示器、加热器,柜体配套件：穿墙套管、一次触头、一次触头盒、绝缘子、传感器,高压产品：,1.,进线柜,柜型与元器件,一次回路主要元件：断路器、电流互感器、零序电流互感器（可选）、避雷器（可选）、接地刀开关。,二次主元件：凝露控制器、综保,(,或保护继电器组合）、多功能表或电度表（可选）、电流表、电压表、小型断路器、转换开关、按钮、指示灯、熔断器、带电显示器、加热器,柜体配套件：穿墙套管、一次触头、一次触头盒、绝缘子、传感器,2.,出线柜,结论,以上为成套报价的基本步骤，很多问题需要在实际操作中摸索，很多相关资讯无法在此完整阐述！各位在报价过程若有疑问请随时与我们沟通！,
