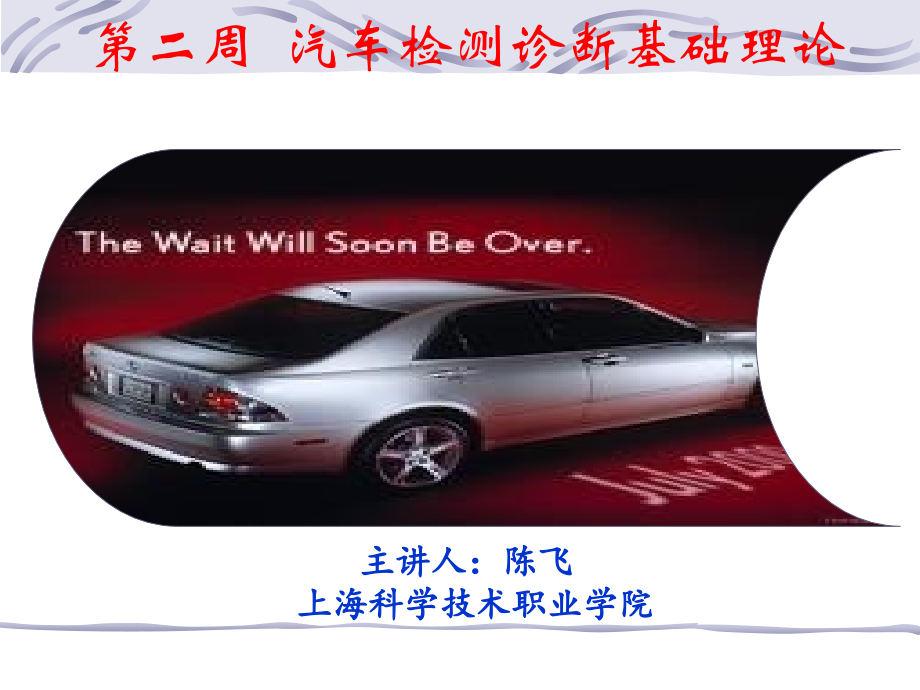

第二周汽车检测诊断基础理论.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,Click to edit Master title style,第二周,汽车检测诊断基础理论,主讲人：陈飞,上海科学技术职业学院,学习目标,了解,汽车检测诊断参数及标准。,掌握检测与诊断之间的区别。,检测诊断意义：,汽车的检测诊断，是确定汽车技术状况的技术，不仅要求有完善的检测、分析、判断的手段和方法，而且要有正确的理论指导。,检测意义：,保证交通安全,减少环境污染,改善汽车性能,“,检测,”,与,“,诊断,”,区别意义,检测,(test,或,inspection),：主要是指,“,性能检测,”,，一般是在汽车使用过程中，对汽车的动力性、经济性、安全性和环保性能等方面进行检查测试，以便对相关的性能做出评价，对发现的问题作出及时调整，保证汽车保持良好的技术状况。,检测的主要内容包括：,1,）,安全性,（制动,侧滑,转向,灯光）,2,）,可靠性,（异响,磨损,变形,裂纹）,3,）,动力性,（车速,加速性能,底盘输,出功率,发动机功率,扭矩）,4,）,经济性,（燃油消耗量）,5,）,环保性,（噪声,废气排放）,诊断（,diagnosis),：指“故障诊断”，是在汽车出了故障之后，通过检查测试，判断出故障的原因和故障点，并指出排除故障的方法。所以诊断的目的是为了“排除故障”（,troubleshoot),。,汽车诊断分,:,人工经验诊断和仪器分析诊断,解体诊断和不解体诊断,检测诊断参数的类型,（,1,）工作过程参数：如发动机功率、油 耗、汽车制动距离等。,（,2,）伴随过程参数：如振动、噪声、发热等。,（,3,）几何尺寸参数：如间隙、自由行程、角度等。,检测对象,检测参数,检测对象,检测参数,汽车,总体,最高车速（,km,h,）,最大爬坡度（,%,）,0,100km,加速时间（,s,）,驱动车轮输出功率（,kW,）,驱动车轮驱动力（,N,）,汽车燃油消耗量（,L,100km,，,L/100t,km,）,侧倾稳定角（,）,冷却,系统,冷却液工作温度（）,散热器入口与出口温差（）,风扇传动带张力（,N/mm,）,曲轴与发电机轴转速差（,%,）,发动机,总体,功率（,Kw,）,曲轴角加速度（,rad/s,2,）,单缸断火时功率下降率（,%,）,油耗（,L/h,）,曲轴最高转速（,r/min,）,废气成分（体积分数）（,%,）,点火,系统,一次电路电压（,V,）,一次电路电压降（,V,）,电容器容量（,F,）,断电器触点闭合角及重叠角（,）,点火电压（,kV,）,二次电路开路电压（,kV,）,点火提前角（,）,发电机电压、电流（,V,、,A,）,整流器输出电压（,V,）,气缸,活塞组,曲轴箱窜气量（,L/min,）,曲轴箱气体压力（,kPa,）,气缸间隙（按振动信号测量）（,mm,）,气缸压力（,MPa,）,气缸漏气率（,%,）,发动机异响,机油消耗量（,L/100km,）,起动,系统,在制动状态下，起动机电流（,A,）、电压（,V,）,蓄电池在有负荷状态下的电压（,V,）,振动特性（,m/s,2,）,曲柄,连杆组,主油道机油压力（,MPa,）,主轴承间隙（按油压脉冲测量）（,mm,）,连杆轴承间隙（按振动信号测量）（,mm,）,传动,系统,车轮驱动力（,N,）,底盘输出功率（,kW,）,滑行距离（,m,）,传动系噪声（,dB,）,检测对象,检测参数,检测对象,检测参数,配气,机构,气门热间隙（,mm,）,气门行程（,mm,）,配气相位（,）,转向,系统,主销内倾角（,）,主销后倾角（,）,车轮外倾角（,）,车轮前束（,mm,）,车轮侧滑量（,mm/m,、,m/km,）,柴油机,供给系,喷油提前角（按油管脉动压力测量）（,）,单缸柱塞供油延续时间（按油管脉动压力测量）（,）,各缸供油均匀度（,%,）,每一工作循环供油量（,mL/,工作循环）,高压油管中压力波增长时间，曲轴转角（,）,曲轴转角（,）,喷油嘴初始喷射压力（,MPa,）,曲轴最小和最大转速（,r/min,）,燃油细滤器出口压力（,Mpa,）,制动,系统,制动距离（,m,）,制动力（,N,）,制动减速度（,m/s,2,）,跑偏，左右轮制动力差值（,N,）,制动滞后时间（,s,）,制动释放时间（,s,）,供油系,及,滤清器,燃油泵清洗前的油压（,MPa,）,燃油泵清洗后的油压（,MPa,）,空气滤清器进口压力（,MPa,）,涡轮压气机的压力（,MPa,）,涡轮增压器润滑系油压（,MPa,）,行驶,系统,车轮静平衡,车轮动平衡,车轮振动（,m/s,2,）,润滑,系统,润滑系机油压力（,MPa,）,曲轴箱机油温度（,）,机油含铁（或铜、铬、铝、硅等）量（质量分数,%,）,机油透光度（,%,）,机油介电常数,照明,系统,前照灯照度（,lx,）,前照灯发光强度（,cd,）,光轴偏斜量（,mm,）,其他,车速表允许误差范围（,%,）,喇叭声级（,A,声级）（,dB,）,客车车内噪声级（,A,声级）（,dB,）,驾驶员耳旁噪声级（,A,声级）（,dB,）,检测诊断参数的标准,检测诊断参数标准可分为四类：,（,1,）国家标准,它是由国家机关制定和颁布的检验标准，冠以中华人民共和国国家标准字样。国家标准一般由某行业部委提出，由国家技术监督局发布，全国各级各有关单位和个人都要贯彻执行，具有强制性和权威性。,（,2,）行业标准,行业标准也称为部委标准，是部级或国家委员会级制定并发布的标准，在部、委系统内或行业系统内贯彻执行，一般冠以中华人民共和国某某行业标准，也在一定范围内具有强制性和权威性，有关单位和个人也必须贯彻执行。,（,3,）地方标准,地方标准是省级、市地级、县级制定并发布的标准，在地方范围内贯彻执行，也在一定范围内具有强制性和权威性，所属范围内的单位和个人必须贯彻执行。,（,4,）企业标准,企业标准包括汽车制造厂推荐的标准，汽车运输企业和汽车维修企业内部制定的标准，检测仪器设备制造厂推荐的参考性标准三种类型。,汽车制造厂推荐的标准是汽车制造厂在汽车使用说明书中公布的汽车使用性能参数、结构参数、调整数据和使用极限等，可以把它们作为诊断参数标准来使用,。,国家检测诊断相关标准和法规,我国与检测诊断相关的标准和法规，包括汽车维护、汽车修理、交通安全、环保等各个方面，主要如下所列,：,GB/T7258,1997,机动车运行安全技术条件,第三章 汽车检测站,学习目标,了解,汽车检测站的任务、分类、工艺布局。,掌握汽车检测流程和方法。,建立检测站意义,。,随着制造工业和交通运输业的迅速发展，汽车工业已成为当今社会的一大支柱产业，同时汽车保有量越来越大。用现代的、科学的、快速的、定量的、准确的和全面的手段检测并诊断汽车的技术状况，是保证汽车更好地发挥动力性、经济性、安全性、排放性、平顺性、稳定性、可靠性等的重要手段。对汽车实施不解体检测、诊断大多是在检测站的检测线上实施的,.,汽车检测站的任务,按中华人民共和国交通部令第,29,号,汽车运输业车辆综合性能检测站管理办法,的规定，,汽车检测站的,主要任务,如下,:,1.,对在用,运输车辆的技术状况,进行检测诊断。,2.,对汽车维修行业的,维修车辆,进行质量检测。,上述两项检测任务是由运输车辆管理部门和维修管理部门根据检测制度组织并委托的车辆检测。,3.,接受委托，对车辆改装、改造、报废及其有关新工艺、新技术、新产品、科研成果等项目进行检测，提供检测结果。,4.,接受公安、环保、商检、计量和保险等部门的委托，为其进行有关项目的检测，提供检测结果。,汽车检测站的类型,1.,按服务功能分类,可分为安全检测站、维修检测站和综合检测站三种,;,1,）,安全环保检测,确定车辆是否符合安全标准和防止公害法规的规定。（由,公安交通管理部门,组织实施）,综合性能检测,确定营运运输车辆的技术状况是否符合安全性、可靠性、动力性和经济性以及法规适应性的要求。（由,交通管理部门,负责组织实施）,1,.,按自动化程度分类,可分为手动式、半自动式和全自动式,3,种类型,;,2,.,按规模大小分类,可分为大、中、小,3,种类型,;,3,.,按职能分类,可分为,A,级站、,B,级站和,C,级站,3,种类型,;,4,.,按站内检测线数分类,可分为单线检测站、双线检测站、三线检测站等多种类型。,汽车检测站、检测线的组成及布置型式,检测站的组成,检测站主要由一条至数条检测线组成。对于独立而完整的检测站，除检测线外，还应包括停车场、清洗站、泵气站、维修车间、办公区和生活区等设施。,如下图所示综合检测站一般由一条安全环保检测线和一条综合检测线组成。,检测线的组成和工位布置,不管是安全环保检测线，还是综合检测线，它们都由多个检测工位组成，布置形式多为直线通道式，检测工位则是按一定顺序分布在直线通道上。,（,l,）安全环保检测线。,手动和半自动的安全环保检测线，一般由外观检查工位、侧滑制动车速表工位和灯光尾气工位三个工位组成。,（,2,）综合检测线。,汽车进站后的工艺路线流程图,1,安全环保检测线,（,1,）手动式,（,2,）全自动式,2,综合检测线,微机控制系统的功能和要求,1.,功能,（,1,）能输入、传输、存储、查询、打印汽,车资料。,（,2,）大部分能实现全自动控制。,（,3,）能集中打印报告。,（,4,）主控制室能对全线监控。,（,5,）具有指示驾驶员操作的显示板。,2,.,要求,（,1,）数据要准确；,（,2,）可靠性要高；,（,3,）适应性要强；,（,4,）实时响应性好；,（,5,）使用方便性要好；,（,6,）经济性要好；,（,7,）系统配套性好；,（,8,）系统通信能力强。,汽车运用性能指标,1.,质量参数与质心参数,(1),整备质量,(2),最大总质量,(3),最大装备质量,(4),最大轴载质量,(5),质心高度,2.,外廓尺寸参数,(1),车长,(2),车宽,(3),车高,(4),轴距,(5),轮距,(6),前、后悬,（,7,）接近角、离去角,3.,汽车机动性参数,（,1,）汽车最小转弯直径,（,2,）转弯通道圆,发动机性能指标,1.,有效功率,2.,有效转矩,3.,发动机特性,负荷特性,速度特性,Thank You!,
