外架细部做法培训-.ppt

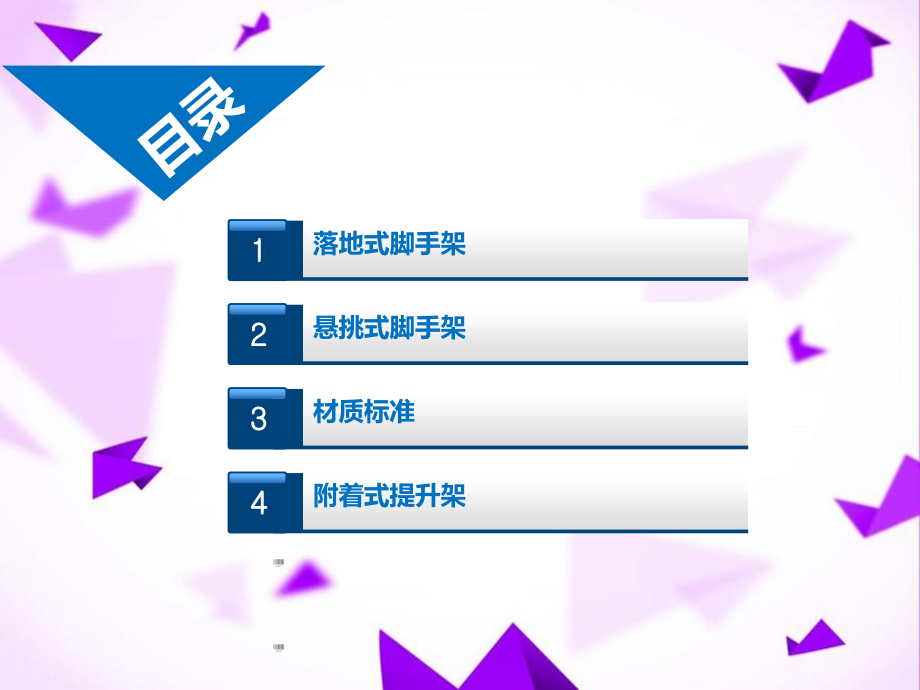

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,外架细部做法,1,目录,4,3,1,2,落地式脚手架,附着式提升架,材质标准,悬挑式脚手架,为完善公司内控标准体系，推动公司的安全标准化，规范安全管理过程和行为，提高安全文明施工和安全管控能力，现由公司安全监督部结合现场施工过程中的实际情况，收集整理大量的资料、图片，编制了外架、支模架细部做法。力求认真贯彻执行外架、支模架细部做法，带动我公司安全管理整体水平的提高，实现公司安全管理目标。,望各管理人员切实履行遵守，并在使用过程中提出宝贵意见，以供日后修订和及时补充更新。,简述,一、落地式脚手架,落地式单排脚手架搭设高度不应超过24m；落地式双排脚手架搭设高度不宜超过50m，高度50m及以上需进行专家论证。,1、架体基础,天然基础不能满足承载外架的要求时需,平整、夯实、硬化,，硬化采用厚度不小于10cm宽度为1.4m1.5m的C20混凝土；基础能够满足承载要求时宜采用可调底座形式找平外架；,垫板设置可采用平铺模板的方式；垫板厚度不小于5cm，,长度不少于2跨,，宽度不小于20cm；,(,图集,11,页）,外架基础需有排水措施以防止积水引起基础沉降；,外架基础应设置防雷接地。,一、落地式脚手架,当立杆基础不在同一高度时，必须将高处的纵向扫地杆,向低处延长两跨与立杆固定,，高低差不应大于,1m,，若高低差大于,1m,时则采取高处纵向扫地杆进行拉通加密处理；,靠边坡上方的立杆轴线到边坡的距离不应小于50cm。,2,、扫地杆,距立杆底端高度不大于20cm处设置纵、横向扫地杆，纵横向扫地杆,应用直角扣件固定在,立杆,上，横向扫地杆应设置在纵向扫地杆的下方；,对于外架首层，宜对纵向水平杆按,45cm,一道加密设置，以防止人员随意进出外架,；,一、落地式脚手架,3、杆件连接,纵向水平杆（大横杆）,应设置在立杆内侧，单根杆长度,不应小于,3,跨,，杆件宜采用对接，若采用搭接，其搭接长度不应小于1m；,大横杆,的对接扣件应,交错布置,，两根相邻大横杆的接头不宜置在同步或同跨，距离不应小于50cm，各接头中心至最近主节点的距离不宜大于纵距的1/3；,当使用,冲压钢脚手板、木脚手板、竹串片脚手板,时，大横杆应作为小横杆的支座，并固定在,立杆,上；当使用,竹笆脚手,板时，大横杆应固定在,小横杆,上，并等距设置。,作业层上非主节点处的小横杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的,1/2;,当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的小横杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的小横杆的一端应用直角扣件固定在大横杆上，另一端应插入墙内，插入长度不应小于,180mm,；,当使用竹笆脚手板时，双排脚手架的小横杆的两端应用直角扣件固定在立杆上；单排脚手架的小横杆的一端，应用直角扣件固定在立杆上，另一端插入墙内，插入长度不应小于,180mm,。,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,一、落地式脚手架,4、连墙件,脚手架连墙件设置的位置、数量应按专项施工方案确定；,脚手架连墙件数量设置应满足下表：,脚手架连墙件必须采用,刚性构件,，连墙件必须分别与内外立杆相连接，,偏离,主节点,的距离不大于,30cm,，偏离,预埋根部,的距离不得大于,10cm,；,在连墙件影响施工需要撤除时，必须由施工员提出书面申请,报技术负责人批准,，先补强后撤除，补强连墙件的强度不得小于拟拆除连墙件的强度。,连墙件水平杆宜水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，禁止采用上斜连接。,一、落地式脚手架,脚手架的连墙件必须在,拐角的两侧,、,人货电梯的两侧,、,开口的两端,及中间两步三跨的要求进行布设，如果是,框架结构,则必须每一步都,抱柱子,进行连墙，若,框剪结构,，则要求在剪力墙上,预留孔洞,，再进行穿墙进行连墙；,连墙件应从底层,第一步大横杆,处开始设置；,连墙件的,垂直间距,不应大于建筑物的层高，并且不应大于4m；,连墙件,满刷红油漆,标识，连墙件端头设防滑扣件后留置不小于10cm；,当脚手架下部暂不能设连墙件时应采取防倾覆措施，当搭设抛撑时，抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在,45,到,60,之间；连接点中心至主节点的距离不应大于,300mm,。抛撑应在连墙件搭设后方可拆除。,一、落地式脚手架,洞口连墙件设置示意图,一、落地式脚手架,墙体连墙件设置示意图,一、落地式脚手架,柱子连墙件设置示意图,一、落地式脚手架,结构预埋钢管连墙件设置示意图,一、落地式脚手架,5、脚手板,脚手板材质采用钢巴网，绑扎采用不小于16#铁丝，每张脚手板两侧绑扎处不少于3处，中间绑扎不少于1处；,脚手板按照每步进行铺满、铺稳、铺实，作业层端部脚手板探头长度应取15cm，其板的两端均应固定于支承杆件上；,作业层,脚手板,离墙面的距离不应大于,150mm,。,采用对接平铺，接头处应设两根横向水平杆，脚手板外伸长度15cm，,两块脚手板外伸长度的和不,应大于30cm，脚手板的宽度,应超出两侧纵向水平杆46cm；,一、落地式脚手架,6、剪刀撑,每道剪刀撑宽度,不应小于4跨,，且,不应小于6m,，斜杆与地面的倾角应在45,60,之间；,剪刀撑的,搭接长度,不小于,1m,，等间距设置3个旋转扣件固定，扣件距钢管端部大于,10cm,；,剪刀撑应用旋转扣件固定在与之相交的小横杆的伸出端上或者专门设置的短横杆上，旋转扣件中心线至主节点的距离不应大于15cm；,剪刀撑必须每一步与脚手架相连,，,剪刀撑刷间距400mm的红、白油漆；,高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧两端、转角及中间间隔,不超过15m,的立面上，各设置一道剪刀撑，并应由底至顶连续设置；,剪刀撑以扫地杆为基准随外架搭设同步设置，扫地杆处横向水平杆为第一个交叉节点；剪刀撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后安装。,一、落地式脚手架,一、落地式脚手架,7、横向斜撑,横向斜撑应在同一节间，由底至顶层呈之字型连续布置；,高度在24m以下的封闭型落地式双排脚手架可不设横向斜撑，,悬挑脚手架及高度在24m以上的封闭型脚手架,，除拐角应设置横向斜撑外，中间应每隔6跨距设置一道；,一字型、开口型双排脚手架两断口处必须设置横向斜撑；,横向斜撑宜用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于15cm。,一、落地式脚手架,8,、立杆,每根立杆底部,宜设置,底座或垫板；,脚手架,转角部位,的立杆为,四根,，水平杆在外脚手架转角处必须交圈，形成,井字形结构,；,纵横水平杆连接方式；,外立杆对接扣件的,开口方向,应朝向建筑物，内立杆对接的开口方向宜朝向建筑物，水平杆的,对接扣件应朝上；,所有内、外立杆、大横杆、拦腰杆、小横杆、横向斜撑均满刷黄色油漆，立杆除顶层顶步外，,不得采用搭接。,一、落地式脚手架,9,、架体封闭,作业层及作业层的下一层必须满铺脚手板，脚手板离建筑物结构的距离不应大于,150mm,。,落地架第二层，悬挑架、爬架首层，中间层不超过,10,米且不超过三层满铺一道,硬质隔断防护,，并在两层硬防护的中间部位,张挂水平网兜,，水平网兜必须兜挂至建筑物结构。,脚手架外立面采用密目式安全网进行全封闭；,一、落地式脚手架,水平网兜示意图,脚手架水平防护示意图,一、落地式脚手架,1,0,、其它细部,扣件螺栓拧紧扭力矩不应小于,40,Nm,，且不应大于,65N,m,对接扣件开口应朝上或朝内,各杆件端头伸出扣件盖板边缘的长度不应小于,100mm,每步均应设置200mm高，红白相间踢脚板；,外架作为防护措施，,禁止堆放材料,；,外架内、外大横杆中间处需增设一根填心杆，随外架同步搭设。,一、落地式脚手架,在脚手架高空落物影响范围内同时进行其他施工作业或有行人通过时按坠落半径（,JGJ80-2016施工高处作业安全技术规范,）的要求搭设悬挑防护。,二、悬挑式脚手架,悬挑式脚手架,一次悬挑,高度不宜超过,20m,，搭设高度,20m及以上,则需要进行,专家论证,。本章节只列出悬挑首层及其他细部处理，其它参照落地式脚手架。,悬挑外架的警示带设于悬挑型钢的顶部，每隔一组或两组剪刀撑设置一道；悬挑工字钢刷红白相间油漆，尺寸同警示带，其余颜色同落地式脚手架。悬挑架工字钢顶部、侧面铺1,8m,m厚木胶合板全封闭。,二、悬挑式脚手架,悬挑架的悬挑梁应采用,双轴对称截面的型钢,，钢梁截面高度不应小于,160mm,；悬挑长度应按设计确定，结构外悬挑段长度不宜大于,1.4m,，建筑物内型钢锚固长度是外悬挑,1.25,倍,，,悬挑钢梁固定端应采用,2个及以上,U型钢筋拉环或锚固螺栓与建筑结构梁板固定，间距为,20cm,；,二、悬挑式脚手架,锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径为20,mm,，,预埋至混凝土梁、板底层钢筋位置，与混凝土梁、板底层钢筋焊接或绑扎牢固,悬挑钢梁锚固预埋件,禁止采用螺纹钢,进行焊接。,U,形钢筋拉环、锚固螺栓与型钢间隙应用用,钢楔或硬木楔,楔紧，悬挑钢梁支承点应设置在结构梁上；,悬挑梁与建筑结构采用,螺栓角钢压板,连接，角钢的规格不应小于63mm63mm6mm。,两根,1.5m,长直径,18mm,的,HRB335,钢筋,二、悬挑式脚手架,型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的,定位点,，定位点离悬挑梁端部不应小于,100mm,。,锚固位置设置在楼板上时，楼板的厚度不宜小于,120mm,，如果厚度小于,120mm,应采取加固措施。,悬挑首层应采用满铺模板等方式硬性全封闭，高低处可采用台阶式模板封闭；,二、悬挑式脚手架,8、卸荷钢丝绳,卸荷钢丝绳的作用为辅助卸荷，不参与受力计算，卸荷钢丝绳直径不小于16；,卸荷钢丝绳在拉设过程中,不能与外架有任何的接触,，并且呈直线型拉设；,卸荷钢丝绳与水平夹角不宜小于45,；,绳卡个数不少于4个，绳卡的开口方向一致，朝向主绳；,安全环起拱高度宜在3cm5cm之间，便于现场观察；,卸荷钢丝绳在卸荷过程中必须单环拉单股，严禁将两股钢丝绳靠绳卡卡合后再进行拉结；,悬挑脚手架首层卸荷钢丝绳拉结外排，其余卸荷层根据方案实施；,二、悬挑式脚手架,转角处悬挑钢梁应按扇形进行布置，若结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施；,转角处处理,二、悬挑式脚手架,对于悬挑首层转角处如若是框架柱等不便于穿墙处理时，亦可采用预埋件焊接型钢三角架方式；,三、材质标准,1、钢管,脚手架钢管宜采用48.3,3.6钢管，最低标准采用48,3.2钢管；,每根钢管的最大质量不应大于25.8kg；,单、双排脚手架横向水平杆最大长度不超过 2.2m,其它杆最大长度不超过 6.5m，涂黄色防锈漆，剪刀撑涂红白相间40cm防锈漆；,严禁使用锈蚀钢管，钢管上严禁打孔；,2、扣件,三种扣件的重量均为1.1Kg（含螺栓及螺母），涂防锈漆，各部位不能存在裂缝；,三、材质标准,3、安全网,密目式安全网的质量与密度成正比,密度越高,透明度越低的网,安全性也越高,标准规格每10cm,10cm的面积上，应有至少2000个网目,100Kg沙包1.5m高度冲击网体,冲击裂断直线长度20cm或曲线长度15cm；,阻燃性：续燃4秒，阴燃4秒；,禁止使用再生胶；,安全网重量约为3.4Kg,其中绳重约为0.85Kg;,4、钢巴网脚手板,承载能力至少满足作业人员施工要求；,宽度比架体宽812cm，空隙间距不大于5cm；,钢巴网脚手板各焊点不能存在脱焊的情况；,涂防锈漆;,三、材质标准,5、悬挑钢梁,16#国标工字钢：高度h=16cm，腿宽b=8.8cm,腰厚d=0.6cm,平均腿宽t=9.9mm,理论重量20.5KG/m；18#国标工字钢：高度h=18cm,腿宽b=9.4cm,腰厚d=0.65cm,平均腿宽t=10.7,理论重量20.1Kg/m；工字钢在使用时禁止接长;,6、卸荷钢丝绳,卸荷钢丝绳直径不小于14，当腐蚀是主要报废原因时，应采用镀锌钢丝绳；,钢丝绳报废标准：a.,表层钢丝绳直径磨损超过原直径40%的报废；,b.钢丝绳直径减少量达到7%时报废；,c.钢丝绳有明显的内部腐蚀必须报废；,d.局部外层钢丝绳伸长显,“,笼,”,状畸变必须报废；,e.,钢丝绳出现整股断裂必须报废,；,f.钢丝绳的纤维芯直径增大较严重时必须报废；,g.钢丝绳发生扭结、变折塑性变形、麻芯脱出、受电弧高温灼伤影响钢丝绳性能指标时必须报废；,四、附着式提升架,1、架体,升降脚手架无论在工作状态和非工作状态下，应具有,承受规定荷载而不倾翻的稳定性能,；竖向主框架和水平梁架应采用焊接或螺栓连接的定型加强的片式框架或结构，应具有足够的承载力、刚度和稳定性，,不应使用钢管扣件或扣架等脚手架杆件组装；,定型竖向主框架、水平梁架和钢管等结构部件不应有扭曲、变形、严重锈蚀等缺陷，焊缝应完整，不应有裂纹；,四、附着式提升架,定型竖向主框架和水平梁架各连接点的连接螺栓、销轴、垫圈、螺母、开口销应按规定安装，,不应漏装和以小代大,；,架体框架的搭设应横平竖直，立杆的垂直度误差不应大于1/500；相邻立杆的接头不应在同一个平面内；剪刀撑从每个提升点和转角处向两侧搭设，应将定型主框架、水平梁架和架体连成一体;,在安装过程中，第一步架的组装是整个爬架安装质量的关键一步，必须严格控制，常采用临时搭设的落地架进行找平；,架体底层封闭同悬挑式脚手架，下部还需设置安全平网兜底；可折起的翻板用于封闭架体与建筑物的间隙，防止物料坠落，其余封闭同悬挑式脚手架；,四、附着式提升架,2、防坠落装置,每一个定型竖向主框架升降动力设备处都应设置一个防坠落装置，且不与升降设备设置在同一支承结构上，通过拨叉检测架体上升和下降速度，当速度超过正常值时拨叉会将架体锁定在附墙座座上；,防坠落装置、防倾斜装置、同步控制装置均应采用同一厂家、同一规格型号的产品，并在有效标定使用期内；,防坠落装置应有防雨、防尘等防护措施；,四、附着式提升架,3、防倾斜装置,防倾斜装置应用螺栓与定型竖向主框架或附着支承结构连接，不应采用钢管扣件或碗扣方式连接；,在升降和使用两种工况下，位于同一竖向平面的防倾斜装置不应少于2处，并且其最上和最下一个防倾斜装置支承点之间的最小距离不应小于架体全高的1/3；,防倾斜装置的导向间隙不应大于5mm；,附墙座上的导向轮夹住防倾导轨，使导轨带着架体只能沿着附墙座的导向轮上下滑动，不发生倾覆；,四、附着式提升架,4、架体提升,在每个竖向主框架处设置升降设备，升降设备应采用电动葫芦或电动液压设备，必须配备有限制荷载或水平高差的同步控制系统；,每次升降前应进行检查，经检查合格后，方可进行升降；,升降时操作人员不得停留在架体上，不得有施工荷载，确保所有妨碍升降的障碍物应已拆除，所有影响升降作业的约束已经拆开；,各相邻提升点间的高差不得大于30mm，整体架最大升降差不得大于80mm；,5、附墙支座,竖向主框架所覆盖的每个楼层处应设置一道附墙支座，将竖向主框架固定于附墙支座上；,附墙支座采用锚固螺栓与建筑物接时，受拉螺栓的螺母不得少于两个或应采用弹簧垫圈加单螺母，螺杆露出螺母端部的长度不应少于3扣，并不得小于10mm，垫板尺寸应由设计确定，且不得小于100mm,100mm,10mm；,四、附着式提升架,谢谢,
