桥梁施工准备.ppt

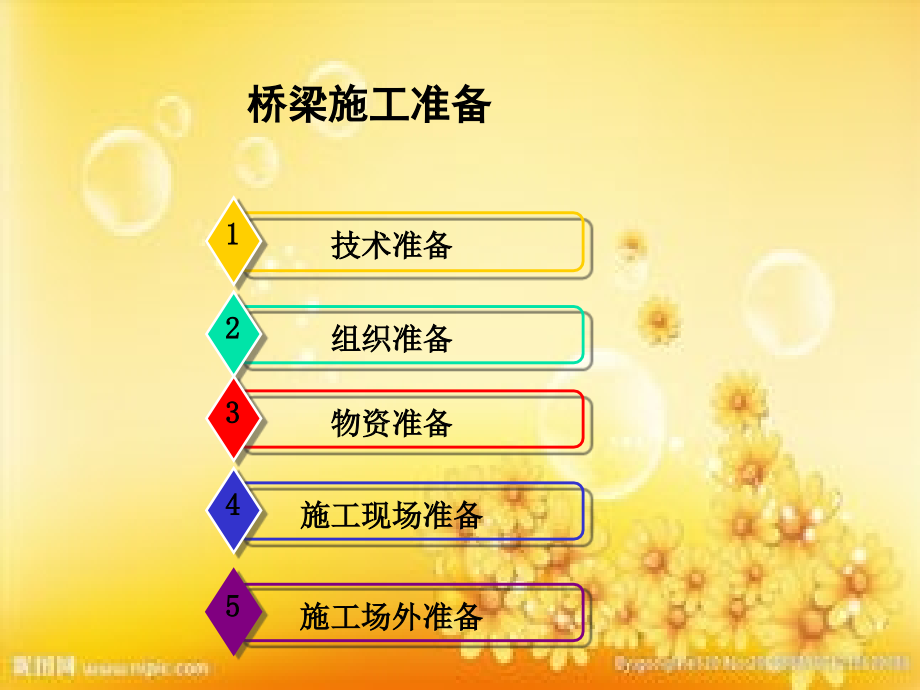

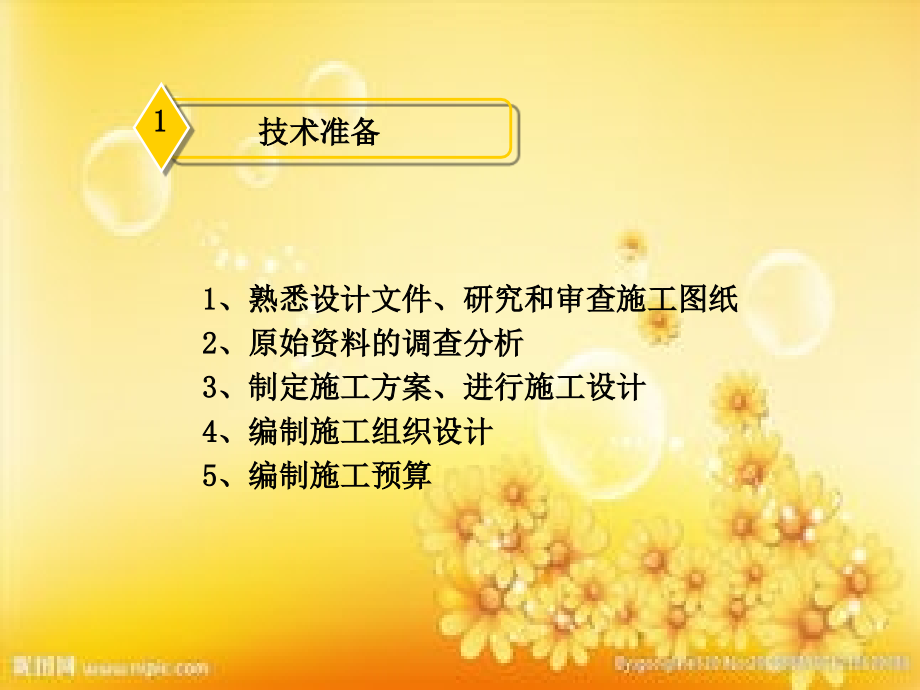

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,桥梁施工准备,技术准备,1,组织准备,2,物资准备,3,施工现场准备,4,施工场外准备,5,技术准备,1,1,、熟悉设计文件、研究和审查施工图纸,2,、原始资料的调查分析,3,、制定施工方案、进行施工设计,4,、编制施工组织设计,5,、编制施工预算,组织准备,2,1,、建立组织机构,2,、合理设置施工班组,3,、劳动力进场,4,、施工计划和施工技术交底,5,、建立健全各项管理制度,2.1,项目经理部,为加强该工程施工组织管理，保证按期优质完成任务，我公司按照招标文件的规定和工程实际情况，组织精干人员成立项目经理部，具体负责该工程的实施。,项目部设经理,1,人、副经理,1,人、项目总工,1,人。下设工程技术科、质检科、物资设备科、财务合同科、安全统计科、办公室等部门，项目经理有人、材、物的独立使用权，对人有调配、晋升、辞退及除名等处理权。,2.1.1,工程技术科,负责图纸会审，编制施工组织设计和施工生产计划；负责施工中的组织、指挥、协调；负责编制工程报表、预算和工程验收、决算；负责工程施工技术文件资料的接收、审查、管理及归档。,2.1.2,质检科,制定质量安全工作计划、编制实施施工质量和安全保证措施；指导、协调、监督及检查质量、安全工作，享有质量、安全否决权；参加工程决算工作；组织工程的检查、验收、签证和主持竣工资料的整理工作。,2.1.3,物资设备科,负责对施工机械设备、物资合同及供方名册的制定，以及调配、购买和维修保养，保证工程所需的机械设备状况的完好和物资的良好供应。,2.1.4,财务合同科,负责财务管理和合同管理，保证工程所需资金；负责本工程的成本核算、经济分析和工程结算。,2.1.5,安全统计科,负责安全管理与统计资料的整理上报工作。,2.1.6,办公室,负责日常行政管理与后勤生活保障；协助项目部处理日常工作；负责考核工作人员的工作质量改善状况，负责组织人员的培训工作。,2.2,施工班组,根据工程实际情况，便于生产协调，划分四个施工队，具体如下：,钻孔灌注桩施工队、钢筋混凝土施工队、预制场、机电设备队,2.2.1,钻孔灌注桩施工队,负责工程基础灌注桩的钻孔和混凝土灌注任务,2.2.2,钢筋混凝土施工队,负责所有现浇混凝土工程的模板、钢筋的制作安装及混凝土浇筑任务,2.2.3,预制场,负责该项目所有空心板及预制构件的预制安装任务,2.2.4,机电设备安装队,负责工程的拌合站及其它施工机械设备的安装调试工作,2.3,劳动力计划,本工程施工分成四个施工队施工，管理人员,18,人；基础灌注桩施工队分钻孔作业队和砼灌注作业队完成，钻孔队,65,人，灌注队,40,人；钢筋砼施工队分模板、钢筋、混凝土作业队，模板工,26,人、钢筋工,32,人、混凝土工,38,人；预制场,65,人；机电队,8,人、总计,292,人。,2.4.1,施工计划,施工进度计划横道图,施工进度计划网络图,施工形象进度图,2.4.2,施工技术交底,工程作业指导书,技术交底发放登记表,2.5,管理制度,人员管理,物料机管理,质量管理,安全管理,文明施工管理,物资准备,3,1,、工程材料,2,、工程施工设备,3,、构件的加工,4,、小型生产工具、小型配件,3.1,工程材料,地材：砂、石、水泥、石灰、粉煤灰,钢材：钢筋、钢绞线、钢板等,其他材料：砼外加剂、土工膜（布）,3.2.1,工程机械,1,回旋钻机,8,台,2,装载机,3,台,3,吊车,16t 2,辆,4750,砼搅拌站,3,台,5,混凝土搅拌运输车,3,辆,6,钢筋调直机,4,台,7,钢筋切断机,4,台,8,钢筋弯曲机,4,台,9,交流电焊机,10,台,10,振捣器,25,台,11,平板振捣器,4,台,12,平板运输车,2,台,13,龙门吊,20t 2,台,14 100KW,柴油发电机,2,台,15 50t,吊车,1,辆,16,挖掘机,1,台,17,推土机,1,台,18 C25,振动碾,1,台,3.2.2,工程测量实验设备,1,泥浆试验设备,4,套,2,压力试验机,YA-2000B 1,台,3,水泥净浆搅拌机,NJ-160A 1,台,4,水泥标准养护箱,1,台,5,水泥稠度凝结测定仪,1,台,6,万分之一天平,1,台,7,混凝土搅拌机,JJ-5 1,台,8,测量仪器,1,套,3.3,小型构件加工,钢模版,橡胶支座,3.4,其它小型生产工具及构件,波纹管、锚具、锚垫板（后张法）,钢绞线连接器（先张法）,施工现场准备,4,1,、施工控制网测量,2,、补充钻探,3,、四通一平,4,、建造临时设施,5,、安装调试施工机具,6,、材料的试验和贮存堆放,7,、新技术项目的试制和试验,8,、冬雨季施工安排,9,、消防、安保措施,10,、建立健全施工现场各项管理制度,4.1,控制网复测及加密,4.1,控制网复测及加密,导线点复测成果计算书,高程点复测成果计算书,控制网加密成果一览表,4.3,四通一平,路通、水通、电通、网通,场地平整,4.4,临时设施,项目部建设,砼拌合站建设,料场硬化,4.5,安装调试施工机具,拌合站安装,预制场龙门架安装,用电机具调试,4.6,材料试验 进场,原材料试验,砼配比试验,4.7,新技术应用研发,新材料,新机具,新工艺,4.8,冬雨季施工措施,4.9,安全与环境保护措施,4.10,管理制度,施工场外准备,5,1,、材料的加工和订货,2,、做好分包工作和签订分包合同,3,、向监理单位提交开工申请报告,5.3,分项开工申请报告,施工组织,进度计划,劳动力组织,机械设备,原材料试验报告,配合比试验报告,工程放样表,
