VI目视化管理设计标准手册范本.ppt

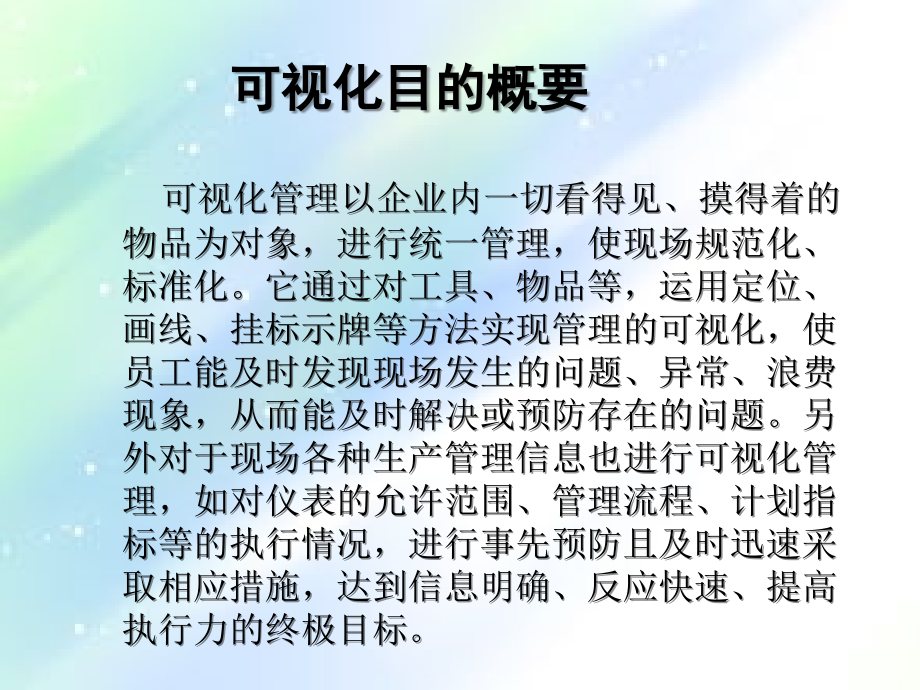

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,批准：,执行：各部门,编制,:,质量管理部,公司可视化管理标准,江西德义半导体科技有限公司,可视化目的概要,可视化管理以企业内一切看得见、摸得着的物品为对象，进行统一管理，使现场规范化、标准化。它通过对工具、物品等，运用定位、画线、挂标示牌等方法实现管理的可视化，使员工能及时发现现场发生的问题、异常、浪费现象，从而能及时解决或预防存在的问题。另外对于现场各种生产管理信息也进行可视化管理，如对仪表的允许范围、管理流程、计划指标等的执行情况，进行事先预防且及时迅速采取相应措施，达到信息明确、反应快速、提高执行力的终极目标。,目 录,第一章颜色线条的标准,第二章空间地名的标准,第三章地面通道的标准,第四章物品材料的标准,第五章工具器具的标准,第六章设备电器的标准,第七章安全警示的标准,第八章外围环境的标准,第九章办公部门的标准,第十章管理看板的标准,第一章颜色线条标准,1.1,工厂基本颜色标准,项 目,颜色名称,标准色样,围墙,栅栏,(,外,),淡绿色,围墙栅栏,(,内,),淡蓝色,厂房内墙,白色,厂房外墙,灰色加蓝边,厂房地面,绿色,车间墙裙,蓝色,1.1.1,厂房颜色,第一章颜色线条标准,1.1,工厂基本颜色标准,项 目,颜色名称,标准色样,内墙,白色,踢脚线,黑色,过道,灰色,地面,乳白色地砖或绿色树脂漆,门,玻璃,/,深色木质,楼梯扶手,不锈钢,楼梯踢脚线,黑色,楼梯地面,灰色,1.1.2,办公室颜色,第一章颜色线条标准,1.1,工厂基本颜色标准,项 目,颜色名称,标准色样,生活自来水管,暗蓝色,消防水管,红色,进水水管,黑色,回水水管,蓝色,生活污水管,黑色,高压气管,黄色,低压气管,银色,电力、照明、通讯、信号等,本色,1.1.3,动力管道颜色,第一章颜色线条标准,1.1,工厂基本颜色标准,项 目,颜色名称,标准色样,冷却机本体,乳白色,真空罐、干燥机,白色,配电柜、风机,绿色,变压器,灰色,消防设备、消防器材,红色,空压机、压力容器,乳白色,散热器,蓝色,1.1.4,动力设备颜色,第一章颜色线条标准,1.1,工厂基本颜色标准,项 目,颜色名称,标准色样,隔栏、安全网、罩,黑黄警示色,货架,蓝色,+,桔黄色,手推车,橙色,参观指引线,绿色,警示线,黄黑间隔色,1.1.5,其他,第一章颜色线条标准,1.2,常用线条颜色宽度规格,适用项目,基准规格,(,毫米,),基准颜色,备注,仓库主通道线,150,大型车间主通道线,150,车间内一般通道线,110,停车区域定位线,50,门开闭线,50,小物品定位线,25,桌面物品定位线,10,第一章颜色线条标准,1.2,常用线条颜色宽度规格,适用项目,基准规格,基准颜色,备注,不合格区域线,50,废品,50,灭火器,50,消防栓,50,垃圾桶架,50,第一章颜色线条标准,1.2,常用线条颜色宽度规格,适用项目,基准规格,基准颜色,备注,警告警示,50,突出物,50,坑道周围,50,合格品区域,50,第二章空间地名的标准,2.1,工厂建筑编号方法,目的,对象,1,、明确工厂的地址番号，便于全员查找指定地点。,2,、作业或施工时，准确区分施工区域，提高施工业务效率。,3,、区分责任更加容易。,工厂主建筑、主要墙体支柱。,1,、不同建筑以逆时针方向按大写英文字母,AZ,进行编号，相同建筑区域在字母后赋予数字，如,A1,、,A2,。,2,、悬挂或粘贴于建筑上端中间位置。,3,、规格：长,300MM*,宽,250MM,，字体为黑体、加粗、底色为蓝色,字高,200MM,。,标准,图解,A9,250,200,300,第二章空间地名的标准,2.2,工厂房间命名方法,目的,对象,1,、明确工厂建筑的名称和功能，便于全员查找指定地点。,2,、提高业务效率。,所有房间，厅室、洗手间。,1,、由主体和公司图标两部分组成。,2,、悬挂于建筑上端中间部位，各部门统一位置。,3,、规格：长,300MM*,宽,120MM,，字体为黑体、加粗。,标准,图解,120,300,第二章空间地名的标准,2.3,仓库区域名牌标示方法,目的,对象,区分仓库或工程各区域的范围和界限，明确区域的名称，方便管理。,仓库的分类片区。,1,、制作区域名牌，如图所示。,2,、规格：长,300MM*,宽,200MM,。,3,、双面印刷，字体为黑体黄色，底色为蓝色。,4,、吊挂在横梁下。,标准,图解,200,300,第三章通道地面的标准,3.1,通道地面标示方法,目的,对象,指明各类人行通道的范围，确保安全区域，形成人流和物流鲜明的工厂环境，使员工和访客心情愉快。,主要通道、参观通道、检查通道、安全通道。,1,、在特定通道地面涂刷颜色，宽度,400MM1500MM,。,2,、材料为油漆。,3,、主通道和参观通道一般为绿色。,4,、检查通道为紫色，安全通道为黄色或红色。,标准,主要通道,涂刷颜色,宽度,主通道,一般为绿色,自定义,参观通道,一般为绿色,100,安全通道,一般为绿色,50,图解,参观通道,100,100,参观通道指此标识,第三章通道地面的标准,3.2,室内通行线标示方法,目的,对象,为了保护墙面与设备，区分人与车辆的通行，培养员工按道路通行的习惯。,现场通道中央、设备边缘，走廊、仓库通道边缘。,1,、线宽：,50MM,。,2,、材料为油漆。,3,、颜色为桔黄色。,4,、距离设备,50MM,的位置按直线划线。,5,、距离墙面,120MM,的位置按直线划线，墙面若有凸出的墙柱,线也相应的地离墙柱,120MM,处划线,.,6,、若通道宽度大于,1.5M,可在通道中间或中心线,线宽,50MM,。,标准,图解,150,150,室内通道边缘,室内通道边缘,第三章通道地面的标准,3.3,步行方向标示方法,目的,对象,使右侧通行习惯化，维持秩序，预防冲撞等安全事故。,楼梯、走廊、仓库、生产现场通道。,1,、走廊的宽度超过,1800MM,时或者楼梯的宽度超过,1500MM,时标法中央线。,2,、中央线规格：宽,50MM,橙色油漆。,3,、交叉路用虚线标示，交叉路上附着方向引导标示版。,4,、脚丫分别贴于在楼层上下两格上，规格长,110MM*,宽,50MM,。,5,、步行箭头规格：长,80MM*,宽,50MM,，颜色，绿色胶带或油漆。（如图所示）,6,、行走方向箭头与箭头之间的间隔为,5M,，脚丫和箭头的方向和颜色相对应，上楼统一用绿色，下楼用黄色。,标准,80,宽,50,50,图解,50,110,楼梯指示标示,第三章通道地面的标准,3.4,地面导向标示方法,目的,对象,为了在交叉路上容易找到目的地所在的方位，减少走弯路，缩短时间，提高效率。,工厂内部交叉路口，引导路口。,1,、交叉路上附着通行方向引导标示板，标示板以附着在地面为原则，根据情况也可以附着在墙壁上。,2,、标示板标明地点或方位。,3,、行走方向箭头用蓝色标示。,4,、中央线及边线使用白色。,5,、中央线及边沿线的线宽是,50MM,。,标准,图解,50,120,办公区,道路指示牌,道路指示牌,公司指示牌,公司指示牌,大门路线指示标示,第三章通道地面的标准,3.5,出入门牌标示方法,目的,对象,对于生产现场、办公室各种门的管理，方便开门出入，防止误推误撞，预先可以做出避让行动。,生产现场、办公室、仓库等的各种门。,1,、张贴固定门、出入门、规格：长,150MM*,宽,60MM,。张贴推、拉，规格：长,60MM*,宽,60MM,。,2,、双门：固定门上贴固定门牌；活动门上贴出入门牌，贴在门锁中心线上方,40MM,处，两个门牌高度一致；在出入门牌正上方,20MM,处，贴上”推“字牌，并在门背面贴上”拉“字牌。,3,、单门：在门锁正上方,40MM,处，贴上”推“字牌，在门背面贴上”拉“字牌，高度与”推“一样。,4,、玻璃门：在距离地面,1300MM,处，距玻璃门最外边,5MM,粘上”推“，玻璃背面粘上”拉“，位置一样。,标准,图解,120,150,固,定,门,FIXED,出,入,门,UNFIXED,DeYi Semiconductor,推,PUSH,拉,PULL,60,150,60,60,60,开,关,150,60,DeYi Semiconductor,第三章通道地面的标准,3.6,门区域线标示方法,目的,对象,通过标示门开时的旋转轨迹以保证门开闭顺畅，明确门开闭的范围，提示进入该区域要确保安全。,生产现场、办公室、仓库等的各种门。,1,、胶带粘贴，规格：线宽,50MM,。,2,、打开门的标示线只限于,90,度范围。,3,、线条颜色为警示线。,标准,图解,门,50,关门指示标示,第四章物品材料的标准,4.1,零件放置区标示方法,目的,对象,明确规划材料摆放的区域，确保零件定点放置，缩短查找时间，提高物流效率。,各种临时存放、固定存放的零部件、材料、半成品、完成品。,1,、在零部件放置区域前面的地面贴上零部件名称。,2,、在零部件放置区域上部悬挂标示牌。,3,、在零部件放置区域前面竖立名称标示牌。,4,、规格型号：长,500*,宽,350,。,标准,图解,500,350,仓库看板,第四章物品材料的标准,4.2,半成品区标示方法,目的,对象,对生产现场的合格品，不合格品及其专用托架在区域线内进行管理，使合格与不合格（不良品、废品）易于区分，避免混料或拿错。,生产现场内的所有合格品、半成品、不合格品及托架。,1,、涂刷封闭油漆线条，进行前先彻底去除灰尘和油污。,2,、线宽规格：,50MM,。,3,、已完成合格品用绿色，不合格品（不良品、废品）用红色，待检查品用黄色。,标准,图解,线宽,50,合格品区,不合格品区,待检查品区,实际为白色,第四章物品材料的标准,4.3,物品原位置标示方法,目的,对象,对所有可能移动的物品标示原位置，确保物物有归处，使整顿成为习惯化。,所有可能移动的物品（如工具台、各种柜、托板车、台车、垃圾箱等）,1,、固定物品区域（指物品堆放区等），标示方法，线宽,50MM,，线形：封闭实线，颜色：白色。,2,、随时移动物（指搬动车、搬运工具等）标示方法：线宽,50MM,；线形；半封密线，出入口现箭头；颜色：白色。,3,、非正常物品（指不良品、废弃品等）标示方法红色实线（宽,50MM,）。,标准,图解,100,200,200,固定物品放置区,称动物品放置区,不良品放置区,实际为白色,第四章物品材料的标准,4.4,垃圾分类回收标示方法,目的,对象,把垃圾按废弃、回收、种类等进行区分，确定垃圾分类回收箱位置并做标示，对物资的流出进行把关，提高环保意识，提倡回收再利用，降低回收成本。,公司内的所有垃圾及其分类回收箱。,1,、垃圾分为：可回收垃圾、不可回收垃圾和有害垃圾。,2,、分类标示不干胶贴纸（长,420MM*,宽,300MM,），并附在垃圾箱顶部靠下,50MM,处，居中粘贴。,标准,图解,300,垃圾分类回收箱,420,可回收垃圾,有害垃圾,不可回收垃圾,垃圾箱,第四章物品材料的标准,4.5,瓶装药品保管标示方法,目的,对象,明确瓶装物品的放置，确保其安全保管数量，防止碰撞，缩短取用时间，使库存数量一目了然，提高工作效率。,玻璃制品、化学试剂等。,1,、制作陈列柜，并在存放位置上画上它的形状或方格,，,对每个格子编号：,1,、,2,、,3,。,3,、确定三个量：最小量、最大量、定货点，颜色，最小量用红色，最大量用黄色，定货点用绿色。,4,、在柜子的右侧贴附物品出入帐卡，标明管理者。,5,、存放时，按数字顺序进行，取用时，原则上“先入行出”，但同一批料数字大的先用，领来新料时，将剩余数量放置于最大量位置，以便下先使用。,标准,图解,最小量,6,个,1,3,2,4,5,6,7,8,9,10,11,12,15,14,13,16,19,17,20,21,18,定货点,9,个,最大量,21,个,第四章物品材料的标准,4.6,物品现况标示方法,目的,对象,明确物品的三定、定品、定位、定量”，来缩短查找时间和削减库存，谋求有计划地采购物物资。,原材料、消耗品、备品。,1,、制作物品现状板，单面印刷。,2,、大规格：长,130MM*,宽,70MM,，小规格：长,80MM*35MM,。,3,、填写并塑封好现况板，附着在物品前面（搁板下端）。,4,、按照部门的编号顺序记录搁板标示（生,1-M-01,）。,5,、记录物品现况板的场所号码，要按照搁板标示的编号的顺序来记录（,01-M-1,）,6,、如果摆放物品为横,3,列，竖,2,列，每列,5,层装载时，记录最大值时，为“长,3*,宽,2*5,层”。,标准,图解,70,130,第四章物品材料的标准,4.7,物品定量标示方法,目的,对象,对保管物品进行,3,定（定品、定位、定量）管理，以缩短寻找时间，降低库存资金。,备品、备件、消耗品、办公用品、各种原材料、成品、半成品、化学药品等。,1,、作用规定的规格：长,60MM*15MM,。,2,、最大库存量以,3,个月的使用为标准。最大库存最用红色标记，最小库存最黄色标记，安全库存量用绿色标记。,3,、要说明“行入行出”的取用方法，领来新料时，将剩余数量放置于最大量位置，以便下次先使用。,标准,图解,最大量,安全库存,最小量,仓库货架定量标示,以颜色进行区分,第四章物品材料的标准,4.8,零件堆放限高线标示方法,目的,对象,限制物料、产品、工位旁零件堆放高度，实现数量管理，并保护物料的产品的安全，避免因物料过高发生倾倒等危险事故。,备品、备件、消耗品、办公用品、各种原材料、成品、半成品、化学药品等。,1,、预先设定最大数量，在最大数量处标示限制线。,2,、颜色：红色，规格：宽度,50MM,，长度以该区域的范围为准。,3,、零件堆放不能超过限制线所限制的高度。,标准,图解,50,限高标示图片,5.1,搬运工具标示方法,目的,对象,明确搬运工具的存放场所，使用部门及管理责任者等，容易发现移动类工具的所属，避免拿错或丢失现象，可以减少移动类工具无人管理的现象。,一切移动类的工具或架台车，如液压叉车、搬运货架、接驳平台车。,1,、地面标示运输工具的原位置（黄色，线宽,50MM,），以便当原位置上没有运输工具时容易发现；,2,、在运输工具的显眼处附着运输工具管理看板，如难贴时可用绳子挂上。,3,、管理看板规格：长,110MM*60MM,。）。,标准,图解,110,60,第五章工具器具的标准,第五章工具器具的标准,5.2,一般工具的标示方法,目的,对象,明确工具的放置位置，确保工具的安全保管数量，方便工具的取用及缩短查找时间，提高工作效率。,各种工具、器材类。,1,、制作工具陈列柜，并在存放工具位置上画上它的形状。,2,、在工具箱的右侧站附工具清单，并标明使用者（即管理者）。,3,、在每个工具的位置上贴标签，规格：长,50MM*,宽,20MM,。,标准,图解,20,50,品名,规格,品名,扳手,规格,18,寸,第五章工具器具的标准,5.3,清洁工具的保管标示方法,目的,对象,明确清扫工具的放置位置，进行集中管理及方便取用，缩短查找时间，避免乱丢乱放现象，提高工作效率。,各种清扫用扫把、拖把等。,1,、基本清扫工具保管原则是离地吊挂管理。,2,、制作适合的竖立式保管架。,3,、在每个工具的位置上标明名称。,4,、在保管架上面标明管理者（规格：长,400MM*150MM,）。,标准,图解,150,400,第六章设备电器的标准,6.1,管道颜色标示方法,目的,对象,对管道进行可视化，可以预知管道内流体的名称，预知管道危险性，预防事故的发生，提高管道维护的效率。,公司所有管道，包括气体和液体管道。,1,、将管道进行分类标示，并将相应的管理涂成对应的颜色，以便区分。,标准,图解,流体种类,危险类别,颜色名称,色样,举例说明,气体,可燃气体,深绿色,氢气、乙炔、甲烷,助燃气体,蓝色,氧气,有毒气体,黑色,氯气、硒化氢,压缩空气,灰色,压缩空气,惰性气体,黄色,氮气、氩气,液体,可燃液体,棕色,甲醇、乙醇、汽油、柴油,腐蚀液体,紫色,酸、碱等,污水,绿色,各类生产废水,第六章设备电器的标准,6.2,管道流向标示方法,目的,对象,1,、使排管的流体名、流动方向、压力等能够可视化。,2,、可以预知管道危险性，提高管道维护的效率。,公司所有管道，包括气体和液体管道。,标准,图解,消防管道,进水管道,回水管道,低压气管,高压气管,1,、制作不干胶标签，标签上箭头颜色为流体的标准色样，如图所示。,2,、标签上标明流体的名称，流向，来去地点，压力。,3,、大规格：长,140MM*,宽,60MM,，小规格：长,84MM*31MM,。依据管道大小来选择使用。,消防管道,1KG/CM,进水管道,回水管道,低压气道,高压气道,第六章设备电器的标准,6.3,旋转体旋转方向标示方法,目的,对象,在旋转装罩的罩子上标示旋转方向、部件名、数量、提高驱动装罩维修时的维修效率。,V,形皮带、链条、联接器的外罩。,1,、制作不干胶标签，如图所示。,2,、底色：白色，箭头颜色：黄色，记录栏颜色：白色，记录栏内字体：红色。,3,、附着在安全罩的前面或联接器罩的侧面。,4,、皮带主动轮的上端要有检查口。以横写为原则，字用黑色油性笔写。,5,、标签上端标明：,V,形皮带、链和、联接器等的规格，标签下端标明：皮带或链条的根数。,标准,图解,40,100,品名,规格,数量,55,40,第六章设备电器的标准,6.4,流量表界限标示方法,目的,对象,明确标示管理界限，易于判断计量器的状态正常与否。,空气流量表，气体流量表、水流量表、储油罐、其他。,1,、在储油罐及各种流量表上做界限标示。,2,、胶贴标示颜色区分，正常为绿色，上限（最大值）红色，下限（最小值）黄色。,3,、把流量及其最大值、最小值、正常值做成清单进行管理。,标准,图解,最大值,（上限值）,最小值,（下限值）,适当范围,第六章设备电器的标准,6.5,空压油壶界限标示方法,目的,对象,使空压油壶里的油维持适当油量，以延长气动部件的寿命。,空压油壶、调节器、空气过滤器。,1,、在容器上进行上限、下限补油点标示。,2,、不干胶标示方法，上限用红色胶带贴附，下限（补油点）用绿色胶带贴附。,3,、胶带宽度为,3MM5MM,。胶带附着容器外部。,标准,图解,最大值,（上限值）,补油点,第六章设备电器的标准,6.6,扳手型阀门标示方法,目的,对象,明确阀门的工作状态，在阀门正常工作时，易于判断阀门的开关状态，防止事故的发生，在施工及维修过程中，能迅速把已打开的阀门关闭或把关门的阀门打开，防止误操作。,扳手型阀门，球阀、止回阀。,1,、直接用文字标明“开”、“关”位置，字体规格,50MM*40MM,。,2,、制作开关标牌（如下图）。,3,、规格：长,600MM*,宽,700MM,。,4,、在阀颈上悬挂。,标准,图解,（,关,）,阀门状态,（,开,）,第六章设备电器的标准,6.7,注油点标示方法,目的,对象,给设备运动部位定期加注适当的油，减少磨损，防止设备强制劣化出现故障，达到延长设备寿命的目的。,轴间、滚轴、链条、润滑装置等运动部位的注油口。,1,、制作注油部位标签，如图所示（日、周、月三种）。,2,、规格：长,50MM*,宽,35MM,。不干胶单面印刷。,3,、标示内容：油品名称，注油周期，责任人。,标准,图解,注油点,油品,责任人,每次（）,35,50,第六章设备电器的标准,6.8,设备修理中标示方法,目的,对象,明确设备状态（运行,/,修理），预防安全事故。,所有设备的控制面板，其他需要注意安全的地方。,1,、制作“修理中或检查中”现况板，如图所示。,2,、规格：长,80MM*,宽,160MM,。材质为有机玻璃，红色单面印刷。,3,、停止设备修理及检查时必须设置。修理检查时记录预想的所需时间，修理检查人的名字。,4,、标示板附着最显眼的控制面板上面。标示板除了记姓名的人员之外其他人员绝对不可以移除。,标准,图解,160,80,修,理,中,修理时间,修理者,第六章设备电器的标准,6.9,设备备用,/,运行标示方法,目的,对象,明确设备处于备用,/,运行状态，预防安全事故及提高设备切换质量。,运行设备及备用设备。,1,、制作“运行中”或“备用”板，如图所示。,2,、规格：长,80MM*,宽,160MM,。材质为有机玻璃，红色单面印刷。,3,、颜色：运行中：绿色，备用：黄色。,4,、标示板附着最显眼的控制面板上面。标示牌确认栏填上确认人的姓名，和确认日期。,标准,图解,160,80,运,行,中,确认人,确认日期,第六章设备电器的标准,6.10,不运转设备现况板标示方法,目的,对象,明确设备不运转的原因，使大有都知道不运转状态，并对不运转设备进行有计划的管理、活用、处置，避免资产长期闲置或因错误作用而造成损失。,在现场不使用的设备、免责设备（不含备用设备）。,1,、制作不转设备现况板，如图所示。,2,、规格：长,120MM*,宽,160MM*3T,。材质为,PC,，红色单面印刷。,3,、标示板附着显眼的控制面板上面。详细记录不运转的原因及其状态。,标准,图解,120,120,40,第六章设备电器的标准,6.11,额定电压标示方法,目的,对象,为防止因,110V,、,200V,、,380V,等不同电源接错而造成设备的损坏。,所有容易混淆的电源插头，插座。,1,、制作不干胶电压标签，如图所示（常用二种）。,2,、规格：圆形直径,20MM,，正方形边长,20MM,。,3,、在各插座的左上部及插头上附着额定电压标志。,标准,图解,额定电压,额定电压,220V,380V,20,20,第六章设备电器的标准,6.12,开关控制范围标示方法,目的,对象,预先把握开关控制的范围和电器，准确开关指定的电器，提倡节约意识。,所有电器开关、照明开关。,1,、画出照明灯和电源开关的平面布置图。,2,、开关和控制的电器用统一颜色区分。,3,、适当配以文字说明，增强节能意识。,标准,图解,日光灯,60,80,第七章安全警示的标准,7.1,消防设施管理标示方法,目的,对象,让所有人员都能熟悉消防器材的使用方法，在火灾发生时能迅速正确使用，明确消防设施的管理基准、点检基准、责任人等。,所有消防栓、灭火器、其他消防设施。,1,、制作使用说明书标示牌，贴附在消防栓门的正上部或显眼处，标示牌规格：长,300MM*,宽,300,。,2,、制作点检表，挂在灭火器的仪表上或张贴在消防设施的保管柜的显眼处，要求全公司统一张贴位置。,3,、规格：长,300MM*,宽,120MM,。,标准,图解,300,120,消防管理看板,第七章安全警示的标准,7.2,消防设施位置标示方法,目的,对象,明确标示消防设施的位置，消防设施固定化，减少不必要的移动，减少在发生火灾或紧急状况时因寻找而造成的时间上的浪费。,所有消防栓、灭火器、其他消防设施。,1,、在配置消防设施的前面画隔离区域（红色油漆，宽度,50MM,）。,2,、制作消防设施标示牌，悬挂或张贴在显而易见地地方。,3,、规格：长,300MM*,宽,120MM,。,标准,图解,120,300,灭火器,第七章安全警示的标准,7.3,墙角墩柱标示方法,目的,对象,为了使人在出入时注意安全，约危险区域做安全标示，避免碰撞发生机械，建筑和人身遭受损害或伤害的危险事故。,柱子、墙角凸出的建筑物,坑道周围,其他在危险的地方,.,1,、以划橙色,黑色相间油漆线为原则来标示危险区域,在难以涂色产部位，可以悬挂或贴附危险区域标示牌。,2,、橙色与黑色线宽度的比例为,1,：,1,，线宽为,50MM,。,3,、黄橙线的角度为,45,度。,标准,图解,角度,45,度,线宽,50,第七章安全警示的标准,7.4,通道上方障碍物高度标示方法,目的,对象,道路上方有障碍物时，把障碍物与地面的高度标示出来，供运输部门参考，提示能通过的最大高度，避免发生重大破坏性事故。,道路上方的各种管、线、有车辆通过的门。,1,、在通道上部障碍物下边沿的中央部位或侧面显眼位置设置限高标志，并且两面都要设置。,2,、用玻璃胶张贴牢固。,3,、规格：长,300MM*,宽,250MM,，图案红色，字体黑色。,标准,图解,25,300,限高,3,米,250,第七章安全警示的标准,7.5,保护性指令标示方法,目的,对象,在必须穿着或设置保护用品的地方悬挂相应的指令标志牌，目的是提示使用保护性用具，防止发生工业意外，确保安全。,化学用品、有毒物品的保管及使用场所、有飞散物质的场所、有高空坠落的场所、在潜在危险的场所。,1,、制作长方形标示牌子，明确保护性指令内容及图案（如图事例）。,2,、在必须穿着或设置保护用品的地方悬挂相应的指令标志牌。,3,、指令标志牌应悬挂在显眼的地方。,4,、规格：长,250MM*300MM,，颜色为单面蓝色印刷，字体为黑色。,标准,图解,250,300,200,第七章安全警示的标准,7.6,警示性标示方法,目的,对象,在存在安全隐患的地方悬挂相应的警示性标志牌，预告危险发生的可能，确保安全。,在放射性或飞散物质的场所；有高空坠落或陷阱的场所；有机械伤害危险的部位；有潜在危险的部位。,1,、制作三角形标示牌子，明确警示内容及图案（如图事例）。,3,、警示标志牌应悬挂在显眼的地方。,4,、规格：长,250MM*300MM,，颜色为单面黑色图案，黄色衬底。,标准,图解,250,300,200,第七章安全警示的标准,目的,对象,为确保安全，给消防设施和通道悬挂或张贴相应的消防提示标志，提示消防通道的所在，并在发生火灾或紧急情况时提示使用。,消防通道、消防门、紧急出口、消防报警按钮等设施。,1,、制作长方形标示牌子，明确消防提示内容及图案（如图事例）。,2,、消防标志牌应悬挂或张贴在显眼的地方。,3,、规格：长,200MM*,宽,80MM,，颜色为单面白色图案，绿色衬底。,标准,图解,200,80,200,200,第七章安全警示的标准,7.8,禁令性标示方法,目的,对象,为确保安全，在特殊的地方悬挂相应禁止的标志牌，杜绝不安全的行为发生。,存在危险隐患，需要绝对禁止某种行为的地方。,1,、制作长方形标示牌子，明确禁止内容及图案（如图事例）。,3,、禁止标志牌应悬挂在显眼的地方。,4,、规格：长,250MM*300MM,，颜色为单面红色图案，白色衬底，黑色字体。,标准,图解,250,300,200,第七章安全警示的标准,7.9,消防紧急疏散图的标示方法,目的,对象,提醒员工铭记消防安全逃生路线，预先了解各通道和出入门的位置，以免发生火灾或紧急情况时发生慌乱而导致不必要的损失。,一般通道，主要出入门侧面。,1,、制作消防紧急疏散平面图。,2,、张贴在一般通道和出入门显眼的地方。,3,、规格：,标准,图解,第八章外围环境的标准,8.1,室外通行线标示方法,目的,对象,明确车辆和人行道的位置,做好道路的通行规划，人车分道通行可以保护行人和物的安全。,厂区及其外围的道路、停车场。,1,、油漆，线宽,150MM,。,2,、线条颜色：白色,/,黄色。,3,、在道路两旁划线，距离边缘,400MM,的位置近直线划线，划线随边缘一起凹凸，距离始终为,400MM,。,4,、距离设备,50MM,的位置按直线划线。,5,、距离墙面,120MM,的位置按直线划线，墙面若有凸出的墙柱,线也相应的地离墙柱,120MM,处划线,.,6,、通道宽度大于,3000MM,，在通道线中间划中心线。,标准,图解,400,400,室外通道边缘,室外通道边缘,第八章外围环境的标准,8.2,汽车库位标示方法,目的,对象,明确机动车辆的保管位置，形成定位停车的习惯化、生活化。,车库、所有允许停放私家车、机动车辆（不含摩托车）的区域。,1,、车位为长方形或平行四边形，车头位于箭头方向。,2,、箭头位于中央位置，边长,450MM,，距离前边线,200MM,。,3,、离地面,2500MM,处标示车辆停靠示意图。,4,、离地面,4500MM,处标示车位号码及停靠车牌号。,4,、涂料使用油漆。,4,、线条颜色：白色。,标准,图解,400,150,停车牌标示,第八章外围环境的标准,8.3,自行车、摩托车、电瓶车车库标示方法,目的,对象,明确自行车、摩托车、电瓶车保管位置和场所，形成定位停车的习惯化、生活化。,自行车、摩托车、电瓶车等。,1,、制作自行车、摩托车、电瓶车保管位置标示牌。如图所示。,2,、划分自行车、摩托车、电瓶车停放区域，划实心线。,3,、涂料使用油漆，线宽,50MM,。,4,、线条颜色：橙色。,标准,图解,350,500,责任部门,所属班组,照片,责任人,杨刚文,电话,663182,主管,姜忠才,电话,665522,第八章外围环境的标准,8.4,道路路沿标示方法,目的,在道路边缘作明显标示，提示路面障碍及宽度，避免车辆靠近损坏路沿，以便保护基础设施的完好。,对象,厂区主干道路、辅助道路两侧的路沿。,标准,1,、有标准石头路沿情况（如图所示）：,间隔一块或两块石头路沿刷黄色油漆；,间隔一块或两块石头路沿刷黑色油漆。,草坪围栏,第八章外围环境的标准,8.5,井盖设施的标示方法,目的,明确标示井盖设施及其外沿的位置，提示车辆尽可能避开行驶，遇到泥泞、下大雨、恶劣天气时能快速发现井盖设施，便于紧急处理，另外可以美化环境，增添色彩感。,对象,污水井盖、供水井盖、电缆井盖、雨水井盖。,标准,1,、在井盖边缘涂刷油漆。,2,、颜色：橙色；宽度：边缘起,50MM,。,3,、井盖上有文字说明的，将文字区域涂刷为红色。,50,第八章外围环境的标准,8.6,花草树木标示方法,目的,提示树木花草的名称及其基本知识,提高环保及爱护绿化的意识,体现物物有责任,;,对象,厂区自有树木、花草,标准,1,、制作标示牌。（如图所标）,2,、树名为蓝底白字，其他为白底黑字,3,、规格：长,120MM*,宽,100MM*1.5T,；材料：纸张塑封。,4,、相同树木多时，可以按,5-10,棵设定一个标示牌。,25,120,100,第九章办公部门的标准,9.1,办公区物件定位标示方法,目的,对象,对物件及其放置位置进行标示，避免物品随意放置。,生产现场、办公室、仓库等物件，包含饮水机、空调、文件柜、绿化等。,1,、物品四周用胶带定出保管的原来位置。,2,、规格：长,30MM*,宽,10MM,。,3,、颜色：黄色。,4,、物品不能超出界线。,标准,图解,饮水机原位放置区,30,10,9.2,会议室物件定位标示方法,目的,对象,指定物件的位置，避免物件随意放置的现象，培养将物品放回原位的习惯。,会议室内物件，如茶叶、茶杯、贵宾帽等。,1,、制作圆形、四角形原位置标签，如下图所示。,2,、规格：圆形直径,75MM,，物品四周用胶带定出保管的原来位置，长,30MM*,宽,10MM,。不干胶单面印刷。,3,、原位标签贴在放置物件位置的中央。,4,、圆形标签颜色为绿色，四角形胶带颜色为黄色。,标准,会议室,茶叶固定位置,75,30,10,贵宾帽原位放置区,图解,第九章办公部门的标准,第九章办公部门的标准,9.2,会议室使用状态标示方法,目的,对象,明确会议室现有状态，有效利用会议室使用率，减少询问使用会议室花费的时间，明确,5S,管理责任人，确保会议室的,5S,。,公司内所有会议室。,1,、制作长方形标签，如下图所示。,2,、规格：长,300MM*,宽,160MM,。,3,、粘贴在会议室大门显眼处。,标准,430,图解,330,第九章办公部门的标准,9.3,电话机位置标示方法,目的,对象,指定电话机的位置，培养将物品放回原位的习惯，明确本机原号码，方便电话的转接，节约电话时间。,所有办公室和生产现场的直线电话机，内线电话机。,1,、制作电话原位置标签，如下图所示。,2,、规格：（,1,）长,80MM*,宽,55MM,，（,2,）长,60MM*,宽,25MM,不干胶单面印刷。,3,、贴标签时，位置部门要统一，要对称美观。,4,、原位标签贴在放置电话位置的中央。,5,、在电话机正面标明本机号码，本部门应统一字体。,6,、用,5MM,宽的蓝天胶带，在四角标示电话的放置,标准,5mm,本机号码,983,983,原电话放置区,983,原电话放置区,55,80,25,60,第九章办公部门的标准,9.4,台历原位置标示方法,目的,对象,指定台历的位置，培养将物品放回原位的习惯。,桌面台历。,1,、制作长方形台历原位置标签，如下图所示。,2,、规格：长,280MM*,宽,130MM,，不干胶单面印刷。,3,、贴标签时，位置部门要统一，要对称美观。,4,、原位标签贴在放置台历的中央。,标准,5mm,台 历,台 历,28,13,台 历,方案,1,方案,2,第九章办公部门的标准,9.5,水杯原位置标示方法,目的,对象,指定水杯的位置，避免水杯随意放置的现象，培养将物品放回原位的习惯。,办公室和现场车间的饮用水杯。,1,、制作圆形水杯原位置标签，如下图所示。,2,、规格：直径,75MM,，不干胶单面印刷。,3,、原位标签贴在放置水杯位置的中央。,4,、个别保管时，位置设定在工作岗位或办公桌面，贴标签时，位置部门要统一，要对称美观。,5,、集中保管理时，位置选定在休息区域或班组容易集中的地方，需要制作专门的水杯架子（见实际事例），在水杯正面标明姓名或工号，本部门应统一字体。,标准,管理部,水杯固定位置,75,工号：,03046,姓名：麻力杰,50,25,第九章办公部门的标准,9.6,文具原位置标示方法,目的,对象,指定文具的位置，避免文具随意放置的现象，节约文具的保管和使用数量，减少文具费用开支。,台面文具。,1,、制作圆形文具、长方形原位标签，如下图所示。,2,、规格：圆形标签直径,75MM,，长方形标签长,350MM*250MM,，不干胶单面印刷。,3,、原位标签贴在放置电话位置的中央。,4,、个别保管时，位置设定在工作岗位或办公桌面，贴标签时，位置部门要统一，要对称美观。,5,、集中保管时，位置选定在办公公共区域，需要制作专门的文具架子或看板（见实际事例），进行形迹管理。,标准,管理部,75,文具固定位置,办公用品放置区（根据 实物划分区域）,责任人标示,责任人标示图解,250,350,55,70,第九章办公部门的标准,9.7,抽屉标示方法,目的,对象,明确各抽屉保管物品的分类，使抽屉标示明确，整齐划一。抽屉管理规范化，可以节约查找物品的时间，提高工作效率。,办公桌附带的抽屉，办公室移动柜抽屉，班组固定桌抽屉，小柜子的抽屉。,1,、制作长方形抽屉标签，如下图所示分为三类。,2,、规格：长,70MM*,宽,20MM,，不干胶单面印刷。,3,、粘贴于抽屉左上角，边距各为,5MM,。,4,、办公室移动柜第一层摆放文具、名片夹、电话号码本、印章、印泥等办公用品，第二层摆放文件资料，第三层摆放个人物品。,5,、班组固定第一层中间大抽屉摆放文具、名片夹、电话号码本、印章、印泥等办公用品，第二层摆放文件资料，第三层摆放个人物品。,标准,办公用品,办公用品,20,70,第九章办公部门的标准,9.8,文件状态标示方法,目的,对象,固定文件夹摆放的位置，避免出现文件随意放置的现象，节约查找文件的时间。,桌面放置的临时文件及其文件夹、文件架。,1,、制作长方形文件门面状态标签，如下图所示分为三类。,2,、规格：长,80MM*,宽,20MM,，不干胶单面印刷。,3,、粘贴于文件架前端（侧面）各层中部，下边距为,5MM,。,4,、两层文件架：上层放置待处理文件，下层放置已处理文件。,4,、三层文件架：上层放置待处理文件，中层放置处理中文件，下层放置已处理文件。,标准,待处理文件,处理中文件,已处理文件,20,80,第九章办公部门的标准,9.9,文件夹摆放标示方法,目的,对象,固定文件夹摆放的位置，避免出现文件随意放置的现象，节约查找文件的时间。,所有各类文件夹、文件框。,1,、制作统一规格尺寸的文件标签。,2,、规格：单夹长,100MM*,宽,18MM,，资料册,100MM*,宽,18MM,，打孔文件夹,170MM*,宽,30MM,，档案盒,170MM*,
