电气工程基础PE-14上课讲义.ppt

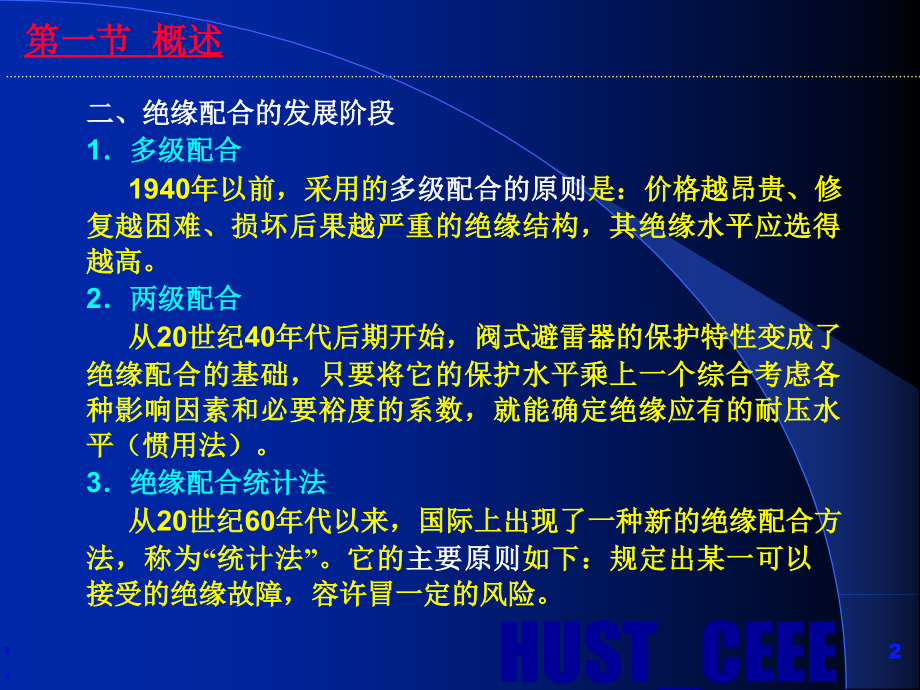

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,W z,HUST_CEEE,电气工程基础PE-14,二、绝缘配合的发展阶段,1多级配合,1940年以前，,采用的,多级配合的原则,是：价格越昂贵、修复越困难、损坏后果越严重的绝缘结构，其绝缘水平应选得越高。,2两级配合,从,20世纪40年代后期开始，阀式避雷器的保护特性变成了绝缘配合的基础，只要将它的保护水平乘上一个综合考虑各种影响因素和必要裕度的系数，就能确定绝缘应有的耐压水平（惯用法）。,3绝缘配合统计法,从,20世纪60年代以来，国际上出现了一种新的绝缘配合方法，称为,“统计法”。它的,主要原则,如下：规定出某一可以接受的绝缘故障，容许冒一定的风险。,第一节 概述,一、绝缘配合惯用法,惯用法,是按作用在设备绝缘上的最大过电压和设备最小绝缘强度相配合的方法，即首先确定设备上可能出现的最大过电压，然后根据运行经验，考虑适当的安全裕度来确定绝缘应耐受的电压水平。,(2005名),由于,220kV(其最大工作电压,为,252kV)及以下电压等级（指高压）和220kV以上电压等级（指超高压）电力系统在过电压保护措施、绝缘耐压试验项目、最大工作电压倍数、绝缘裕度取值等方面都存在差异，所以在作绝缘配合时，将电压等级分成下述两个范围：,范围,I：,3.5kV,U,max,252kV,范围,II：,U,max,252kV,第二节 绝缘,配合方法,1雷电过电压下的绝缘配合,电气设备在雷电过电压下的绝缘水平通常用它们的,基本冲击绝缘水平（,BIL）,来表示，有时亦称为,额定雷电冲击耐压水平,，可由下式求得：,BIL=,K,L,U,P(L),式中，,U,P(L),为阀式避雷器在雷电过电压下的保护水平（,kV），通常简化为以配合电流下的残压,U,R,作为保护水平，,K,L,为雷电过电压下的配合系数，其值在,1.21.4的范围内。,国际电工委员会（,IEC,）规定,K,L,1.2；,我国,规定：电气设备与避雷器相距很近时取,1.25，相距较远时取1.4，即：,BIL,（,1.25,1.4,）,U,R,第二节 绝缘,配合方法,2操作过电压下的绝缘配合,在按内部过电压绝缘配合时，通常不考虑谐振过电压，也不单独考虑工频电压升高,。这样，按内部过电压绝缘配合就归结为操作过电压下的绝缘配合。这时可分为两种不同的情况来讨论：,（,1）变电站内所装的阀式避雷器只用作雷电过电压的保护；对于内部过电压，避雷器不动作以免损坏，但依靠别的降压或限压措施加以抑制，而绝缘本身应能耐受可能出现的内部过电压。,我国标准对范围,I的各级系统所推荐的操作过电压计算倍数,如表,14-1所示。,3.0,有效接地,110220,3.2,经小电阻接地,35及以下,4.0,有效接地,66及以下,相对地操作过电压计算倍数,中性点接地方式,系统额定电压,/kV,表,14-1 操作过电压计算倍数K,0,第二节 绝缘,配合方法,对于这一类变电站中的电气设备来说，其操作冲击绝缘水平（,SIL），有时亦称,额定操作冲击耐压水平,，可按下式求得：,SIL,K,S,K,0,U,式中，,K,s,为操作过电压下的配合系数，,K,0,为操作过电压计算倍数，,U,为相电压。,（,2）对于范围II（EHV）的电力系统，过去采用的操作过电压计算倍数：330kV时,为,2.75倍，500kV时,为,2.02.2倍。,目前普遍采用,氧化锌或磁吹避雷器,来同时限制雷电与操作过电压，故不采用上述计算倍数，因为这时的最大操作过电压幅值将取决于避雷器在操作过电压下保护水平,U,P(S),。对于这一类变电站的电气设备来说，其,操作冲击绝缘水平,应按下式计算：,SIL,K,S,U,P(S),式中，,K,S,为操作过电压下的配合系数，,K,S,1.15,1.25,。,第二节 绝缘,配合方法,3工频绝缘水平的确定,如果在进行工频耐压试验时所采用的试验电压比被试设备的额定电压略高，那么试验的目的只限于检验绝缘在工频工作电压和工频电压升高下的的电气性能。但是实际上，,短时（,1min,）工频耐压试验所采用的试验电压值比额定相电压要高出数倍，其目的和作用是代替雷电冲击和操作冲击耐压试验，等效地检验绝缘在这两类过电压下的电气强度,。所以，凡经短时（,1min,）工频耐压试验合格的设备绝缘在雷电和操作过电压下均能可靠地运行。,为了更加可靠和直观，国际电工委员会（,IEC）作如下,补充规定：,(1)对于,300kV以下的电气设备,绝缘在工频工作电压、暂时过电压和操作过电压下的性能用短时（1min）工频耐压试验来检验；,绝缘在雷电过电压下的性能用雷电冲击耐压试验来检验。,(2)对于,300kV及以上的电气设备,绝缘在操作过电压下的性能用操作冲击耐压试验来检验；,绝缘在雷电过电压下的性能用雷电冲击耐压试验来检验。,第二节 绝缘,配合方法,4长时间工频高压试验,当内绝缘的老化和外绝缘的污染对绝缘在工频工作电压和过电压下的性能有影响时，尚需作长时间工频高压试验,。,显然，由于试验的目的不同，长时间工频高压试验时所加的试验电压值和加压时间均与短时工频耐压试验不同。,按照上述绝缘惯用法的计算，结合我国的实际情况，并参考,IEC推荐的绝缘配合标准，我国国家标准GB311.1-83对各种电压等级电气设备以耐压值表示的绝缘水平都有相应规定。,第二节 绝缘,配合方法,二、绝缘配合统计法,采用绝缘配合统计法作绝缘配合的前提是充分掌握作为随机变量的各种过电压和各种绝缘电气强度的统计特性（概率密度、分布函数等）。,假定电压幅值的概率密度函数为,f(U),，,绝缘的击穿（或闪络）概率分布函数为,P(U),，且,f(U),与,P(U),互不相关，则绝缘在过电压作用下遭到损坏的故障概率为：,图,14-1,给出了绝缘故障率的,估算区域。,图,14-1 绝缘故障率的估算,第二节 绝缘,配合方法,三、简化统计法,在实际工程中采用上述绝缘配合统计法来进行绝缘配合，是相当繁复和困难的。为此,IEC又推荐了一种简化统计法，以利实际应用。,在,简化统计法,中，对过电压和绝缘电气强度的统计规律作了某些假设，例如假定它们均为正态分布，并已知它们的标准偏差。这样一来，它们的概率分布曲线就可以用与某一参考概率相对应的点来表示，分别称为,统计过电压,U,S,和,统计绝缘耐压,U,W,。它们之间由一个,统计安全因数,K,S,联系：,K,S,U,W,/,U,S,在过电压保持不变的情况下提高绝缘水平，其统计绝缘耐压和统计安全因数均相应增大、绝缘故障率减小。,第二节 绝缘,配合方法,在变电站的诸多电气设备中，电力变压器是最重要的电力设备，因此通常以确定变压器的绝缘水平为中心环节。,1.,雷电过电压下的绝缘配合,由绝缘配合惯用法可知：,变压器的雷电冲击耐受电压和避雷器保护水平之间应取一定的安全裕度系数,。当电气设备（如变压器）与避雷器紧靠时，安全系数取1.25，有一定距离时取1.4。,2,.操作过电压下的绝缘配合,采用磁吹避雷器保护变压器的操作基本冲击绝缘水平与避雷器的保护水平相配和，安全系数在,1.151.25范围内。,第三节,输变电设备绝缘水平的确定,额定电压,最高工,作电压,额定操作冲,击耐受电压,额定雷电冲,击耐受电压,额定短时工,频耐受电压,有效值,/kV,峰值,/kV,相对地过电压（标么值）,峰值,/kV,有效值,/kV,I,II,I,II,3,3.5,20,40,10,18,6,6.9,40,60,20,23,10,11.5,60,75,28,30,15,17.5,75,105,38,40,20,23.0,125,50,35,40.5,185/200*,80,63,69.0,325,140,110,126.0,450/480*,185,表,14-2 3500kV输变电设备的基准绝缘水平,第三节,输变电设备绝缘水平的确定,II,I,II,I,有效值,/kV,峰值,/kV,相对地过电压（标么值）,峰值,/kV,有效值,/kV,额定短时工,频耐受电压,额定雷电冲,击耐受电压,额定操作冲,击耐受电压,最高工,作电压,额定电压,（,680）,1550,2.62,1175,（,630）,1425,2.34,1050,550.0,500,（,510）,1175,3.19,950,（,460）,1050,2.85,850,363.0,330,395,950,360,850,252.0,220,表,14-2 3500kV输变电设备的基准绝缘水平（续）,用于15kV及20kV电压等级的发电机回路的设备，其额定短时工频耐受电压一般提高12级。,对于额定短时工频耐受电压，干试和湿试选用同一数值，括号内数值为330500kV设备额定短时工频耐受电压，供参考。,*仅用于变压器内设备的绝缘。,第三节,输变电设备绝缘水平的确定,一、绝缘子串的选择,线路绝缘子串应满足下述三方面的要求；,(1)在工作电压下不发生污闪；,(2)在操作过电压下不发生湿闪；,(3)具有足够的雷电冲击绝缘水平，能保证线路的耐雷水平与雷击跳闸率满足规定要求。,通常按下列顺序进行选择：,根据机械负荷和环境条件选定所用悬式绝缘子的型号;按工作电压所要求的泄漏距离选择串中片数;按操作过电压的要求计算应有的片数;按上面、所得片数中的较大者，校验该线路的耐雷水平与雷击跳闸是否符合规定要求。,第四节,架空输电线路的绝缘配合,第一节 概述,一、绝缘子串的选择,线路绝缘子串应满足下述三方面的,要求,：,1)在工作电压下不发生污闪,；,2)在操作过电压下不发生湿闪；,3)具有足够的雷电冲击绝缘水平，能保证线路的耐雷水平与雷击跳闸率满足规定要求,。,通常按下列顺序进行,选择,：,根据机械负荷和环境条件选定所用悬式绝缘子的型号,;,按工作电压所要求的泄漏距离选择串中片数;,按操作过电压的要求计算应有的片数,;,按上面,、所得片数中的较大者，校验该线路的耐雷水平与雷击跳闸是否符合规定要求,。,1按工作电压要求,为了防止绝缘子串在工作电压下发生污闪事故，绝缘子串应有足够的沿面爬电距离。设每片绝缘子的几何爬电距离为,L,0,(cm)，则,总爬电比距,为：,nK,e,L,0,/,U,max,（,cm/kV,）,为了避免污闪事故，所需的,绝缘子片数,应为：,n,1,U,max,/,K,e,L,0,按上式求得的片数,n,1,，其中已包括零值绝缘子,（指串中已丧失绝缘性能的绝缘子），故不需要增加零值片数，能适用于中性点接地方式的电网。,2按操作过电压要求,绝缘子串在操作过电压的作用下，也不应发生湿闪。最常用的,XP-70（或X-4.5）型绝缘子,的,工频湿闪电压幅值,可利用下面的经验公式求得,U,W,60,n,14,（,kV,）,绝缘子串的湿闪电压在考虑大气状态等影响因素并保持一定裕度的前提下，应大于可能出现的过电压，裕度一般取,10。此时应有的绝缘子片数为,n,2,，则,由,n,2,片组成的绝缘子串的工频湿闪电压幅值,应为：,U,W,1.1,K,0,U,（,kV,）,第四节,架空输电线路的绝缘配合,在实际工作中，利用上两式求得应有的,n,2,值后，再考虑需增加的零值绝缘子片数,n,0,后，最后得出的,操作过电压所要求的片数,为：,n,2,n,2,n,0,我国规定应预留的零值绝缘子片数，如表14-3所示。,3,2,2,1,n,0,耐张串,悬垂串,耐张串,悬垂串,绝缘子串类型,330500,35220,额定电压,/kV,表,14-3 零值绝缘子片数n,0,表,14-4 各级电压线路悬垂串应有的绝缘子片数,28,19,13,7,5,3,实际采用值,n,22,17,12,7,5,3,n,2,28,19,13,7,4,2,n,1,500,330,220,110,66,35,线路额定电压,/kV,注：,表中数值仅适用于海拔1000m及以下的非污秽区。,绝缘子均为XP-70（或-4.5）型，其中330kV和500kV线路实际上采用的很可能是别的型号绝缘子（例如XP-160），可按泄漏距离和工频湿闪电压进行折算。,第四节,架空输电线路的绝缘配合,如果已掌握该绝缘子串在正极性操作冲击波下的,50%放电电压,U,50%(S),与片数的关系，那么也可以用下面的方法来求出此时应有的片数,n,2,和,n,2,：,该绝缘子串应具有下式所示的,50%操作冲击放电电压,：,U,50%(S),K,S,U,S,3按雷电过电压要求,按上面所得的,n,1,和,n,2,中较大的片数，校验线路的耐雷水平和雷击跳闸率是否符合有关规程的规定。,实际上雷电过电压方面的要求在绝缘子片数选择中的作用一般是不大的，因为线路的耐雷性能取决于各种防雷措施的综合效果，影响因素很多。,第四节,架空输电线路的绝缘配合,第一节 概述,二、空气间距的选择,输电线路的绝缘水平不仅取决于绝缘子的片数，同时也取决于线路上各种空气间隙的极间距离,空气间距。,输电线路上的空气间隙包括：,导线对地面,：在选择其空间距时,主要考虑穿越导线下的最高物体与导线的安全距离,。,导线之间,：应考虑相间过电压的作用、相邻导线在大风中因不同步摆动或舞动而相互靠近等问题。,导线、地线之间,：,按雷击于档距中央避雷线上时不至于引起导线、地线间气隙击穿这一条件来选定,。,导线与杆塔之间,：这将是下面要探讨的重点内容,。,为了使绝缘子串和空气间的绝缘能力都得到充分的发挥，显然应使气隙的击穿电压与绝缘子串的闪络电压大致相等。但在具体实施时，会遇到风力使绝缘子串发生偏斜等不利因素。,1工作电压所要求的净空气间距,S,0,S,0,的工频击穿电压幅值,：,U,50,K,1,U,式中，系统,K,1,为空气间隙工频配合系数。对,66kV及以下的线路取K,1,=1.2；对110220kV线路取K,1,=1.35；对范围II取,K,1,=1.4。,2,.操作过电压所要求的净间距,S,s,间隙,在,操作过电压下,不发生闪络,的,等值工频放电电压,为,：,U,50%(S),K,2,U,S,K,2,K,0,U,式中，,U,s,为计算用最大操作过电压；,K,2,为空气间隙操作配合系数，对范围,I取1.03，对范围II取1.1。,第四节,架空输电线路的绝缘配合,3,.雷电过电压所要求的净间距,s,1,通常取,s,1,的50,%雷电冲击击穿电压,U,50%(1),等于,绝缘子串的50,%雷电冲击闪络电压,U,CFO,的85,%,，即,U,50%(1),0.85,U,CFO,其目的是减少绝缘子串的沿面闪络，减小釉面受损的可能性。,求得以上的净间距后，即可确定,绝缘子串处于垂直状态时对杆塔应有的水平距离,：,第四节,架空输电线路的绝缘配合,其中，,工作电压时,0,对应线路所在地区最大设计风速,max,的风偏角（取,20,年一遇的最大风速，在一般地区约为,2535m/s,）；,操作过电压,持续时间较短，通常在计算,风偏角,S,时，取计算风速等于,0.5,max,；雷电过电压持续时间最短，而且强风与雷击点同在一处出现的概率极小，因此,1,通常取计算风速等于,1015m/s的,风偏角。,可见,风偏角：,1,S,0,最后，选三者中的最大的一个，就得出了,导线与杆塔之间的水平距离,L,，即：,L,max,L,0,L,S,L,1,表,14-5中列出了各级电压线路所需的,净间距值,。当海拔高度超过,1000m时，应按有关规定进行校正；对于发电厂、变电站，各个,s,值应再增加,10%的裕度，以利于安全。,370,260,190,100,65,45,S,1,/cm,270,195,145,70,50,25,S,s,/cm,130,90,55,25,20,10,S,0,/cm,28,19,13,7,5,3,X-4.5,型绝,缘子片数,500,330,220,110,66,35,额定电压,/kV,表,14-5 各级电压线路所需的净间距值,第四节,架空输电线路的绝缘配合,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
