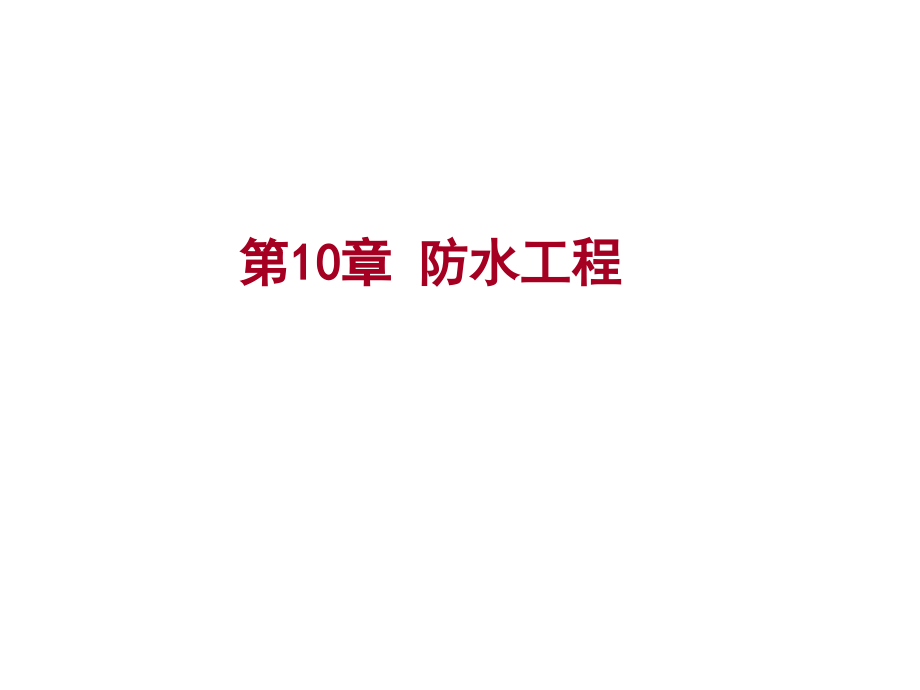

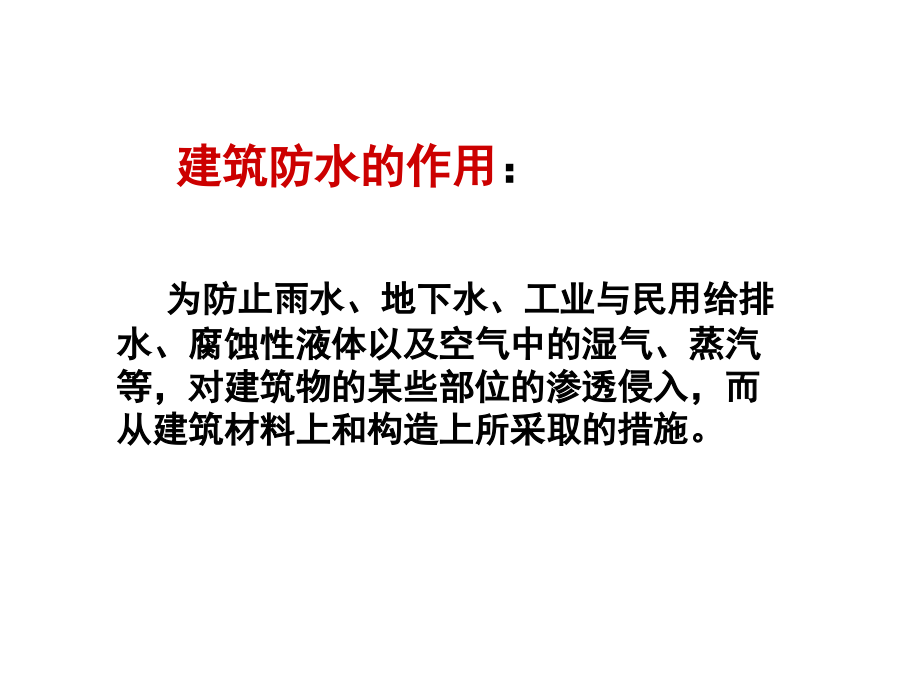

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第10章 防水工程,建筑防水的作用,：,为防止雨水、地下水、工业与民用给排水、腐蚀性液体以及空气中的湿气、蒸汽等，对建筑物的某些部位的渗透侵入，而从建筑材料上和构造上所采取的措施。,在土木工程中防水分为地下防水和屋面防水两部分。,影响防水工程质量的因素有设计的合理性、防水材料的选择、施工工艺及施工质量、保养与维修管理等。,其中，防水工程的施工质量是关键因素。,1建筑防水等级的划分：,级,级,级,级,25年,15年,10年,5年,地下工程防水等级：,14,级,2建筑防水的分类：,屋面防水等级,：,（,GB50207-2002）,按防水措施不同：,材料防水、构造防水,按建筑工程部位不同：屋面防水、地下防水、卫生间、浴,（厕）防水,建设工程质量管理条例第六章 建设工程质量保修：,第四十条（二）屋面防水工程、有防水要求的卫生间、房间和外墙面的防渗漏，为5年；,防水保证期,保险：,房主和承包商均向保险公司投保，由双方投保的保险公司相互联系修理和赔偿事宜。,美国Carlisle公司的三元乙丙橡胶片材防水系统的保证期有5年、10年、15年3个等级，收费不同。,日本的建筑防水保证期是由油毡厂作为一种促销手段联合施工公司发起的。,世界各国对建筑防水均有保证期制度,3.防水材料,防,水,材,料,1）防水卷材,2）防水涂料,3）防水剂,4)防水密封材料,沥青防水卷材,高聚改性沥青防水卷材,合成高分子防水卷材,强制性条文,：“屋面工程所采用的防水、保温隔热层材料应有产品合格证书和性能检测报告,，材料的品种、规格、性能等应符合现行的国家产品和设计要求。”,1)防水卷材,用原纸、纤维织物、纤维毡等胎体浸涂沥青，表面撒布粉状、粒状或片状材料制成可卷曲的片状防水材料。,沥青防水卷材施工,需熬制沥青,，污染环境,概念,一、沥青防水卷材,1)防水卷材,沥青防水卷材分类,纸胎沥青油毡,麻布胎沥青油毡,玻璃纤维沥青油毡,1)防水卷材,二、,高聚物改性沥青防水卷材,以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粉状、粒状、片状或薄膜材料为覆盖面材料制成的可卷曲片状防水材料,概念,高温不流淌，低温不脆裂，抗拉强度高，延伸率大,改性沥青防水卷材分类,SBS改性沥青卷材,APP改性沥青卷材,PVC改性沥青卷材,再生胶改性沥青卷材,三、,合成高分子防水卷材,以合成橡胶、合成树脂或它们两者的共混体为基料加工而成的可卷曲的片状防水材料；或把合成橡胶、合成树脂与合成纤维等复合形成两层或两层以上可卷曲片状防水材料,概念,拉伸强度高、断裂伸长率大、抗撕裂强度高，耐热性能好，柔性大，耐磨损，耐老化，又可冷施工,1)防水卷材,合成高分子防水卷材分类,三元乙丙橡胶防水卷材,聚氯乙烯防水卷材,氯化聚乙烯橡胶共混防水卷材,2)防水涂料,防水涂料分类,按照涂料类型,溶剂型防水涂料,水乳型防水涂料,反应型防水涂料,按照涂料成膜物质,合成树脂类防水涂料,橡胶类防水涂料,橡胶沥青类防水涂料,沥青类防水涂料,防水涂料分类,3)防水剂,防水剂是由化学原料配制而成的一种能起到速凝和提高水泥浆或混凝土不透水性的外加剂。按一定比例掺入水泥砂浆或混凝土中以形成防水砂浆或防水混凝土。,氯化铁防水剂,概念,常用防水剂,4)防水密封材料,概念,嵌填于建筑物的接缝、门窗框四周、玻璃镶嵌部位及建筑裂缝等处起水密、气密性作用的材料。,嵌缝密封膏封缝,密封材料分类,腻,子,嵌缝,油膏,胶,泥,止,水,带,防,水,垫,止,水,环,遇水,自膨胀,橡胶,10.1.1 屋面卷材防水工程,一、卷材防水构造与材料,卷材屋面防水构造,无保温层卷材屋面,有保温层卷材屋面,卷材防水屋面材料,主 材,辅 材,沥 青,卷 材,沥青胶结材料,基层处理剂,胶粘剂,绿豆砂,贮存在,阴凉通风,的室内，严禁接近,火源,；,油毡必须,直立,堆放，高度不宜超过,两层,，不得横放、斜放；,应按标号、品种,分类堆放,；,二、卷材屋面防水施工,卷材屋面防水施工流程,结,构,层,处,理,保,温,层,施,工,找,平,层,层,施,工,防,水,基,层,处,理,防,水,基,层,处,理,节,点,、,附,加,层,铺,设,大,面,卷,材,铺,贴,收,头,封,边,保,护,层,施,工,基层准备,涂刷粘接剂,节点处理,铺贴,结构层处理,结构层采用装配式钢筋混凝土板时,用不低于C20的,细石砼嵌填板缝,缝宽大于40mm时，在板,下设吊模补放构造钢筋,后，再浇细石砼,结构层采用现浇钢筋混凝土板时,抹平即可,保温层施工,松散材料保温层,板状保温层,整体现浇保温层,松散保温层施工,施工要求,基层应平整、干燥、干净；,应分层铺设并压实；,施工注意防潮防雨。,块状保温层施工,施工要求,保温材料应紧靠基层，并应铺平垫稳；,分层铺设的板块上下层接缝应相互错开，,板间缝隙应采用同类材料填密实,；粘贴的板状保温材料应贴严、粘牢。,施工要求,宜用机械搅拌；表面应平整,找平层施工,1:3水泥砂浆、细石砼,1：8沥青砂浆。,注意事项二：按坡度要求找坡,注意事项三：转角处应做成圆角,注意事项一：分格缝的留设,水泥砂浆或细石砼找平层的分格缝不宜大于6m；沥青砂浆不大于4m。,屋面坡度不小于2%，天沟纵向坡度不应小于1%,基层处理,基层清理,涂刷基层处理剂,保证基层清洁、干燥,用油膏嵌填分格缝,涂刷均匀一致、不漏底,节点、周边、转角等处,应用毛刷先行涂刷,喷涂法,刷涂法,卷材铺贴方法,热熔法,冷粘法,热熔法施工,适用于沥青卷材，、改性沥青卷材,冷粘法施工,适用于改性沥青卷材，合成高分子卷材,卷材铺贴施工,先铺贴排水比较集中的部位,防水层细部施工,檐沟,檐口,泛水,水落口,伸出屋面管道,再铺贴大面积防水层,铺贴,多跨和有高低跨的房屋时，应,按,先高后低、先远后近,的顺序进行。,先铺贴排水集中的部位，按标高由低到高铺贴,有坡度或立面防水施工时应由下向上铺贴,大面积防水层铺贴方法,平行于屋脊面铺贴,平行于屋脊铺贴,垂直于屋脊面铺贴,垂直屋脊铺贴,屋面坡度,3%,，宜,平行,铺贴,坡度,3%15%,，两种方法均可,坡度,15%,，沥青卷材应垂直铺贴，,对于改性沥青和高分子卷材两种方式均可,大面积防水层铺贴方法,平行屋脊铺贴要求,大面积防水层铺贴方法,垂直屋脊铺贴要求,垂直屋脊铺贴要求,卷材铺贴接缝处理,卷材上下两层及相邻两幅卷材的搭接缝均应错开,搭接缝处必须仔细封严。切忌出现未搭接的情况,卷材收头封边,保护层施工,绿豆砂保护层,浅色、反射涂料保护层,预制板保护层,水泥砂浆保护层,细石混凝土保护层,作用：,减轻冰雹、雨水冲击冲刷；减少阳光辐射，降低温度，减缓卷材老化；从而提高防水层,寿命,。,三、卷材防水屋面质量要求,节点防水构造,常见的质量问题,防水层空鼓,附加层高度不足,卷材未搭接,10.1.2、涂膜防水屋面,涂膜屋面防水构造,无保温层涂膜屋面,有保温层涂膜屋面,适用于：,、级,的屋面防水；也可作为,、,级屋面的多道,防水设防,中的一道防水层。,涂膜防水屋面施工流程,结,构,层,处,理,找,平,层,层,施,工,保,温,层,施,工,基,层,处,理,剂,特,殊,部,位,处,理,防,水,层,施,工,清,理,检,查,保,护,层,施工注意事项,涂膜防水屋面应设涂层保护层。,需；的附加层。,铺设胎体增强材料时按卷材铺贴要求铺贴,在板端、板缝、檐口与屋面板交接处，必须加铺附加层,必须待上道涂层干燥后方可进行后道涂料施工，干燥时间视当地温度和湿度而定，一般为424h。,铺加衬布，上面涂料应刮刷均匀，纤维不露白，用辊子滚压实，排尽布下空气,10.1.3,屋面刚性防水施工：,刚性防水屋面,是用细石混凝土、块体材料或补偿收缩混凝土等材料作屋面防水层，依靠混凝土密实并采取一定的构造措施，以达到防水的目的。,强制性条文：“细石混凝土防水层不得有渗漏或者积水现象。”,施工要点：,i,宜为2%3%，并应采用结构找坡；细石砼C20，厚度40mm，水灰比0.55，C330kg/m,3,砼；配46100200mm钢筋网片；设置分格缝，间距6m，嵌缝密封。,细石混凝土防水屋面施工流程,结,构,层,处,理,找,平,层,层,施,工,隔,离,层,施,工,分,格,缝,设,置,绑,扎,防,水,层,钢,筋,网,混,凝,土,浇,筑,养,护,分,隔,缝,、,变,形,缝,密,封,隔离层,作用：减少结构变形对防水层的不利影响,隔离层可采用纸筋灰或麻刀灰、低标号砂浆、干铺卷材等。,分格缝设置,在结构应力变化较大的部位。,与板缝对齐，其纵横向间距不宜大于6m。,屋面板支承端每个开间应留设横向缝。,屋脊应留纵向缝，分格的面积以20m2左右为宜,。,在分格缝处安置分格木条。,在防水混凝土层的中部配置直径为4mm，间距为100-200mm的双向钢筋网片。,防水层混凝土应采用机械振捣密实。,混凝土的浇捣按先远后近、先高后低的原则进行。,施工时，一个分格缝范围内的混凝土必须一次浇完，不得留施工缝。,防水层施工,分格缝处理,10.2,地下防水（防潮）工程,1施工原则：,10.2.1概述,杜绝防水层对水的吸附和毛细渗透,接缝严密，形成封闭的整体；,消除所留孔洞造成的渗漏；,防止不均匀沉降而拉裂防水层；,防水层做至可能渗漏范围以外。,2施工特点：,质量要求高：,长期水压作用下不渗、不漏,施工条件差：,坑内、露天、地上地下水；,材料品种多，,质量、性能不统一；,成品保护难：,施工期长，材料薄，强度低；,薄弱部位多：,变形缝、施工缝、后浇缝、穿墙,管、螺栓、预埋件、预留洞、阴阳,角,地下防水工程,地,下,防,水,方,案,防水混凝土方案,设防水层方案,排水方案,一、防水混凝土概述,概念,防水混凝土结构是依靠混凝土材料本身的密实性而具有防水能力的钢筋混凝土结构。,防水混凝土,既是承重结构、围护结构,抗渗性好,抗腐、抗侵蚀性好,普通防水混凝土,外加剂防水混凝土,减水剂,膨胀剂,减水剂,防水剂,引气剂,复合防水剂,材料要求,水泥强度等级不应低于32.5级,砂宜用中砂，含泥量不得大于3%，泥块含量不得大于1.0%,石子的粒径宜为540mm，含泥量不得大于1.0%，泥块含量不得大于0.5%,用水采用一般饮用水或天然洁净水；,配合比要求,配合比,要求,水灰比不,大于0.6,水泥用量不,小于320kg,水泥用量不,小于320kg,坍落度,30-50mm,二、防水混凝土施工,施工要点,与普通混凝土施工工艺相同，应注意以下几点,模板工程,平整且拼缝严密不漏浆,固定模板的螺栓和铁丝不宜,穿过混凝土，若需穿过宜作,好止水处理,钢筋工程,防水砼迎水面钢筋保护层的厚度不小于50mm,绑扎钢筋的钢丝应向里侧弯曲，,不外露，结构内部的各种钢筋、,钢管、绑扎铁丝，不得接触模板,混凝土工程,砼应采用机械搅拌，搅拌时间不少于2分钟。,如有外加剂，按其技术要求确定搅拌时间,分层浇筑，每层厚度不宜超过30-40cm，,相临两层浇筑时间不应超过2小时；,倾落高度不大于,1.5m,连续浇筑，宜少留施工缝，若留设,施工缝应按,施工缝留设要求,留置,终凝后立即养护，浇水养护时间不少于14天,施工缝的留置要求,底板砼应连续浇筑，墙体混凝土不得留垂直缝,墙体水平施工缝不应留在剪力与弯矩最大处或底板与墙体交接处,最低水平施工缝距底板面不少于200mm，,距穿墙孔洞边缘不少于300mm,施工缝应留设企口缝,其他形式施工缝的留置,水平缝（,留设要求,）,可留在,底板表面以上300500mm,顶板底面以下100mm,的墙身上；,垂直缝,避开水多地段，宜与变形缝结合,（a）平缝加止水板,止水板,300,遇水膨胀止水条,（b）平缝加止水条,300,先浇混凝土,外贴防水层,后浇混凝土,（c）平缝外贴防水层,防水混凝土施工细部处理,（a）焊钢板止水环,钢板止水环,嵌缝材料,（b）粘遇水膨胀橡胶圈,遇水膨胀橡胶圈,嵌缝材料,后浇带,后浇补偿混凝土,先浇混凝土,遇水膨胀止水带,结构主筋,先浇混凝土,后浇补偿混凝土,遇水膨胀止水带,结构主筋,先浇混凝土,后浇补偿混凝土,遇水膨胀止水带,结构主筋,根据防水等级而定；12级常用多道防水。,1,防水砼结构自防水：,10.2.2,防水层的种类,：,减水剂、密实剂、膨胀剂、,引气剂（三乙醇胺、氧化铁等）,设计抗渗等级,：按埋置深度确定，但最低不得小于P6（抗渗,压力0.6N/mm,2,）。,工程埋置深度,10,1020,2030,3040,设计抗渗等级,S6,S8,S10,S12,2附加防水层：防水砂浆防水层、卷材防水层、涂膜防水层、金,属防水层,原则：宜设在围护结构外侧的迎水面或复合衬砌之间。,10.2.3,施工方法：,墙体结构防水保护,它是在垫层上铺好底面防水层后，先进行底板和墙体结构的施工，再把底面防水层延伸铺贴在墙体结构的外侧表面上，最后在防水层外侧砌筑保护墙。,1外防外贴法：,（先底面后立面）,概念,外防外贴法简称外贴法,将防水卷材直接贴在混凝土结构外表面已到达防水目的的防水形式。,外防法构造,1:3的水泥砂浆,施工流程,（动画）,找,平,层,处,理,铺,贴,底,板,卷,材,主,体,结,构,铺,贴,立,面,卷,材,保,护,墙,特点：,结构及防水层质量易检查,可靠性强；需作业面宽，工期长,此法,常用,外贴法的构造及施工顺序,2外防内贴法：,（先立面后平面）,内贴法卷材防水,的构造,它是在垫层上先砌筑保护墙，卷材防水层一次铺贴在垫层和保护墙上，最后进行底板和墙体结构的施工。,垫层、保护墙,防水层,底板及结构墙,概念,外防内贴法简称内贴法,是浇筑混凝土垫层后，在垫层上将永久保护墙全部砌好，将卷材防水层铺贴在永久保护墙和垫层上。,内防法构造,施工流程,（动画）,找,平,层,处,理,垫,层,、,保,护,墙,铺,贴,防,水,卷,材,保,护,层,主,体,结,构,特点：,质量检查不难,可靠性差；需作业面小，省模板但内侧模板不好固定,此法,不常用,工程上只有当施工条件受限制时，才采用内贴法施工,内贴法的构造及施工顺序,护坡桩挡墙,固定式穿墙管的防水构造,（a）焊钢板止水环,钢板止水环,嵌缝材料,（b）粘遇水膨胀橡胶圈,遇水膨胀橡胶圈,嵌缝材料,套管式穿墙管的防水构造,10.3厕浴间防水,构造,多采用涂膜防水,厕浴间防水构造,材料要求,防水涂料,胎体材料,施工顺序,找平层处理,1:3水泥砂浆找平，,约20 mm厚,向地漏处找3%5%的坡,节点处防水处理,阴阳角和突出基层处应成半径,20mm的圆弧或钝角,需加胎体,防水层施工,与涂膜屋面施工相同,保护层施工,蓄水试验,质量要求,厕浴间地面防水层四周应高出地面面层250mm,墙面的防水层高度不小于1800mm,蹲坑部位防水高度应超过蹲台地面800mm,浴盆临墙防水层高度应超过浴盆400mm,厨房地面防水层四周应高出地面面层250mm,堵漏技术,楼面渗漏,管道穿板部位渗漏,给排水设施渗漏,沿裂缝局部清除面层和防水层，嵌填密封材料；,铺设带附加层的涂膜防水层，与原防水层搭接封严,沿管根部轻剔凿沟槽，填密封材料，,并在管道与地面交接处涂刷防水涂料,更换管套的，对管套封口，根部进行密封处理,更 换,水泵测定水管质量优良,；,巨大的压力下水管没有出现漏水,卫生间水管铺设完整后通过验收,卫生间防水工程开始,防水准备就绪,卫生间开始蓄水,蓄水多天如果没有渗漏则可以通过验收,10.3,卫生间、浴、厨防水,10.3.1,特点：,10.3.3,给排水管部位的渗漏与处理：,用水频繁、环境潮湿；管道错纵、贴角穿墙；防水施工复杂困难。经常出现积水、渗漏。,10.3.2 防水施工：,基层准备,涂刷底层胶,涂刷局部加强层,大面积施工,涂面层冷胶料,闭水实验,抹砂浆保护层,铺贴面层,1渗漏原因：,管道本身的裂缝或破损（安装、使用）；接头不严；穿越楼板处未封堵密实。,2处理方法：,严格检查；按规程和设计要求施工（地漏、止水环）。,总结,防水工程,屋面防水,地下防水,卫生间、浴、,厕防水,防水等级,防水材料,防水施工,卷材,刚性,施工特点,施工方法,外防,外贴法,外防,内贴法,施工工艺,复习思考,10.1屋面防水卷材有哪几类？,10.2什么叫胶粘剂？胶粘剂有哪几种？,10.3细石混凝土刚性防水层的施工特点是什么？,10.4地下工程防水方案有哪些？,10.5沥青卷材防水屋面基层如何处理？为什么找平层要留分隔缝？,10.6试述涂膜防水层施工要点。,名词解释：,1外防外贴法:,2高聚物改性沥青:,3建筑防水：,4,刚性防水屋面：,练习,选择题：,1当屋面坡度小于3%时，卷材铺贴方向应（）。,垂直屋脊 平行屋脊,与屋脊斜交 任意方向,2铺贴卷材时，平行于屋脊的搭接缝应（）。,顺主导风向 顺流水方向,逆主导风向 逆流水方向,3水泥砂浆屋面找平层应留设分格缝，分格缝间距为（）。,纵横向均为4m 纵向6m，横向4m,纵横向均为6m 纵向4m，横向6m,练习,B,B,C,4铺贴卷材应采用搭接方法，上下两层卷材的铺贴方向应（）。,相互垂直 相互斜交成45,相互平行 相互斜交成60,5屋面防水等级按GB50207-2002规定划分为级，其中级,防水为（）年。,25 15 10 5,6卫生间、浴（厕）防水层的闭水试验规范规定不得低于（）,小时。,12 24 30 48,7防水层基层必须干燥干净，含水率符合施工要求（）。,5%9%12%15%,练习,C,A,D,B,练习,构造防水,320,42.5,平行,垂直,耐久性,耐热性,减水剂,密实剂,膨胀剂,引气剂,橡胶止水带,外防外贴法,外防内贴法,材料防水,结构的抗渗,掺外加剂,密实性和抗渗性,填空题：,1普通防水混凝土每立方米混凝土水泥用量应不小于（）kg，水泥强度,等级应不小于（）MPa。,2屋面坡度3%时，油毡要（）屋脊铺设；屋面坡度15%，油毡要,（）屋脊铺设。,3卷材屋面的防水功能要求主要是（）、（）、耐重复伸缩、保,持卷材防水层的整体性，保持卷材与基层的粘结。,4常用的防水混凝土外加剂有（）、（）、（）和,（）。,5变形缝止水材料通常有（）和金属止水带等。,6地下卷材外防水层的铺贴方法可分为（）和（）。,7建筑防水按防水措施不同可分为（）和（）。,8地下结构自防水通过调整混凝土配合比或（）等方法，来提,高混凝土的（）；满足设计对（）的要求。,9卷材铺贴的方法有：（）、（）、（）、（）。,10,外防外贴法的施工顺序：（）。,满粘法,花铺法,条铺法,空铺法,墙体结构防水保护,
