管道加工与连接教程文件.ppt

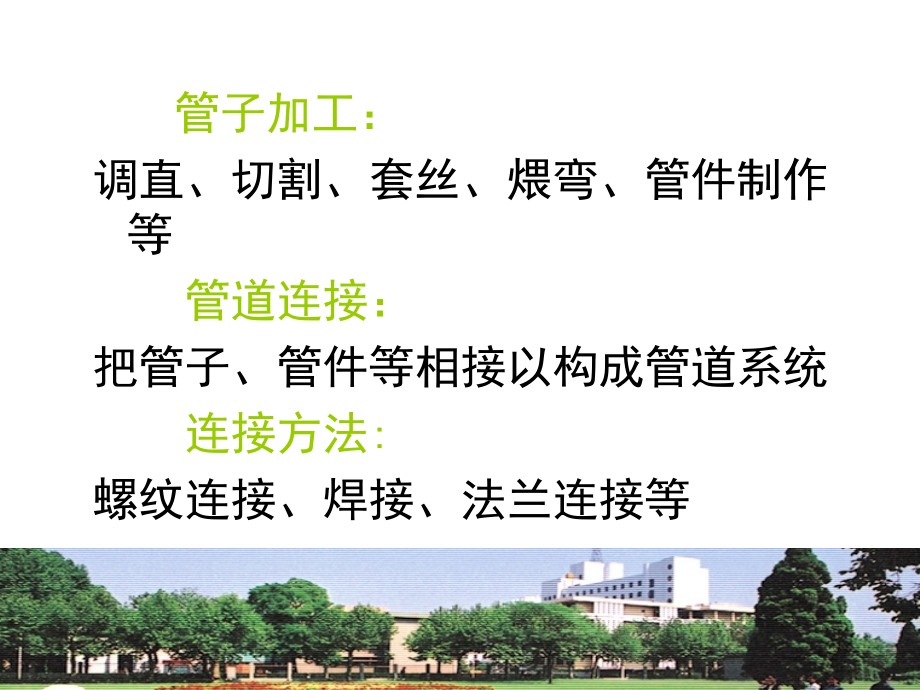

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,管道加工与连接,管子加工：,调直、切割、套丝、煨弯、管件制作等,管道连接：,把管子、管件等相接以构成管道系统,连接方法:,螺纹连接、焊接、法兰连接等,HOME,2-1,管子调直,与切割,2-1-1,管子调直,校正因装运堆放不当引起的弯曲,1.管子弯曲检查方法:,目测法,滚动法,2.调直方法:,(1),冷调法,(2),热调法,HOME,2-1-2,管子切割,把管子切割成所需长度,要求：长度准确、切口平齐,无毛刺、缩口等缺陷。常用切断方法:1.小型机具切割 (1),手工钢锯,切割 锯条L=300,有粗、细牙之分，粗牙切割速度快但易断齿。锯齿应向前安装。,特点:灵活方便,但费力,工效低。用于小管径。操作时不应用力下压且锯到底,HOME,手工钢锯,(2),机械切割,往复锯,：用于d220mm,的金属管、塑料管切割。,圆盘锯,：用于有色金属管、塑料管切割,(3)滚刀切管器切割:用管割刀把管子切断,管子割刀,特点:,速度快、切,口平直,但易,产生缩口，,需用绞刀扩口,用于DN100的管子切断,(,4)砂轮切割机切割,用高速旋转的砂轮片把管子切断,特点：,速度快、切口平直,不产生缩口,适用范围:,多种管材、型钢,注:砂轮片不可猛力下压,以免破碎伤人,砂轮切割机,适用于DN100的管子,切割后应清除熔渣和表面氧化层。,2.气割:用氧-乙炔焰熔化金属,再吹除熔渣的切割方法,分为手工与机械方法两种。,3.大型机械切管机,可同时切管、坡口见图2-92-10。,4.管子錾切(图2-11),5.等离子切割,适用于不锈钢管铸铁管,铜铝管等。,2-2 管螺纹加工,2-2-1管螺纹,管,螺纹种类,:,管端为锥型螺纹,管件一般为柱型螺纹。连接方式:,锥接柱,。,管螺纹规格：见表2-1、2-2。,2-2-2 管螺纹加工,1.,人工套丝绞板,:,规格及,套丝,范围见表2-32-4。,2.,手工套丝,电动套丝机,3.,电动套丝,电动套丝机组件,2-3 钢管坡口,2-3-1 坡口形式 有V、X、U等见表2-5,坡口作用：保证焊缝的焊接质量。,2-3-2 坡口加工,可采用车床、气割、坡口机、砂轮机等2-3-2 坡口的保护（略）,2-4 钢管管件制作,2-4-1 弯管制作,1.模压弯管,（1）有缝模压弯管（图2-15）,（2）无缝模压弯管（图2-16）,以上2种弯管宜采用工厂化生产。,2.焊接弯管,当DN较大、较厚或较薄、R较小、煨弯较难时采用,俗称虾米弯。焊制弯的R及N(分节数)见表2-6。,焊制弯头,3.热推弯,4.褶皱弯（图2-18）,2-4-2 三通管制作,1.挤压三通：一般为成品三通,2.焊接三通：一般采用主管,挖眼,开三通(需放样)。,（1）等径直角三通,（2）异径直角三通,（3）平焊口三通,焊,接,三,通,2-4-3 变径管加工,1.焊接变径管,2.缩口变径管,3.卷制变径管,4.成品变径管,2-5 弯管加工,常用类型:45,90弯头,乙字弯,抱弯,方形补偿器等。,获取方法:,(1)采购成品(2)现场制作,2-5-1弯管质量要求,1.弯管,受力分析,(1)腹部受压,;,背部受拉,。,(2)变形:,弯曲断面横,向伸长,纵向缩短,呈,椭圆形在管轴45处,变形最小,2.质量要求:弯度均匀,无裂纹、,鼓包,减薄率15%,椭圆率6%10%。,注:有缝钢管弯曲时,焊缝应位于45处,3.影响因素:,(1),管子弯曲角度;,(2)管子弯曲半径R,一般地R=1.54DN。,2-5-2.管子弯曲长度L计算:,（1）弯头弯曲长度,L=2R /360,实践中:90弯头,L6.28DN,（2）,来回弯,L1.5B(轴线偏差),+23DN,（3）,方形补偿器,L=2R+2B+2A+2C,其中：,B为外伸臂直段长,度,A为平行臂直段,长度,C为加工留量。,注:对方形补偿器,每个90弯增长DN/2,故2个连续90弯应减去一个DN的管长。,2-5-3钢管冷弯法,适用范围：DN175,R2d,(1)弯管板弯曲,(2)滚轮弯管器弯曲（d25),(3)小型液压弯管机,液压式:D=15-40mm;电动式:D 125mm,(3)小型液压弯管机,液压式:D=15-40mm;电动式:D 25),工作原理:,固定导轮式(图2-29):导轮位置固定，随管子前移（转动）使管子弯曲变形。,活动导轮式(图2-30):导轮转动使管子弯曲变形。,（1）无芯冷弯：适用于D108,R=2D的钢管、有色金属管。,防止煨弯产生椭圆断面,采用的反向预变形,电动无芯弯管机,（,2）有芯冷弯:适用于D325的管子,2-5-4 钢管,热煨弯,(,利用钢材的热塑性弯曲),1.灌砂热煨(略)2.机械热煨,(1),火,焰,热,煨,(2)中频弯管机,2-5-5 硬聚氯乙烯管热煨弯（略）,连接方法,钢管：螺纹连接、焊接、法兰连接。,铸铁管：承插连接。,塑料管：承插连接、热熔接、粘接、压接等。,2-6-1 钢管螺纹连接,将管端加工的外螺纹与管件等的内螺纹连接在一起。,1.螺纹连接工具与填料,2-6 管子连接,(1)管钳:用于夹持并拧紧管道。,种类:,张开式:用于小口径管道;,链条式:用于大口径管道。,链条钳,注:管钳规格应与管径相适应,以免损坏管件。管钳规格及适用范围见表2-102-11。,2.填料,用于增加接口的严密性和便于拆卸,常用填料:,铅油(白厚漆),麻丝,生料带,2.螺纹连接方法,（1）短丝连接：用于一般接头。,（2）长丝连接：用做活接头。,（3）活接头连接：用于需常拆卸处。,见图2-43。,（4）根母连接：用于管子、由外丝的配件等处。见图2-44。,3.螺纹连接要求,先用手拧入2-3扣，再用管钳拧紧，外露螺纹2扣。填料应按管内介质选用。连接后应把外露填料清理干净,2-6-2 法兰连接,管子先与法兰连接,再用螺栓连接两片法兰形成管子接口。,特点:强度高,严密性好,拆卸方便但造价高,1.连接要求：,按设计及相应PN等级选用。,法兰中心与管子中心线一致。,法兰密封面与管子中心线垂直。,两个连接的法兰盘应平行、螺孔对应一致,适用：,高压管道、管子与阀门、设备等连接处,同根管子两端法兰盘的螺孔对应一致,（1）装前外观检查，应无缺陷。,（2）组装：管子插入不得超过,1/2法兰厚度。,连接允差见表2-12、2-13,2.,法兰与管子的连接方式,(1)丝接:用于铸铁法兰与钢管连接;,(2)焊接:用于铸钢法兰与钢管连接;,(3)松套连接:用于铸钢法兰与有色金属管连接,如翻边、焊环松套法兰连接等,连接附件:有螺栓;垫圈;法兰垫片等,常用法兰垫片为石棉橡胶垫。,(4)法兰垫片应符合介质性质,内径不小于管径,外径不应影响装螺栓,禁用双垫,（5）法兰连接用螺栓应符合规定要求,一般拧紧后外露长度不大于螺栓直径的一半,螺栓应对称拧紧且方向一致。,2-6-3焊接 利用能量把金属熔化后连接,2.常用种类:氧-乙炔焊,电弧焊。,1.特点:接口严密,强度高,省管件,维修量少。,3.焊接方法选用:DN50,3.5及低温制冷管道,氧-乙炔焊;其它一般采用电弧焊。,4.坡口加工:可保证焊接熔深和焊缝强度,坡口形式:I型、V型等,按壁厚选用。,5.焊接质量检查:,包括外观、严密性、强度检查和无损探伤等,应符合有关标准,管子焊接质量要求,管道坡口、切断与焊接,焊接,焊接,管件,2-6-4硬聚氯乙烯塑料（UPVC）管道的粘接,1、承插粘接方法,2、质量要求,2-6-5PP-R管道的热熔连接,1、管道连接,2、质量要求,谢谢！,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
