项目1电阻(位)器识别与检测复习课程.ppt

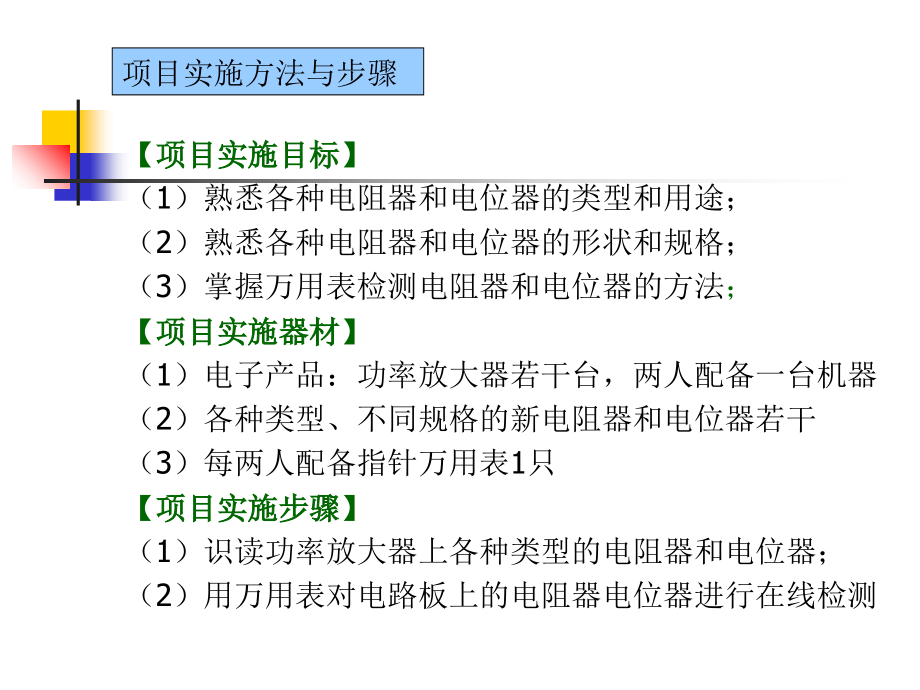

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,项目1 电阻（位）的识别与检测,【项目要求】,学会识别电阻（位）器的,种类,，熟悉各种电阻（位）器的,名称,，了解不同类型电阻（位）器的,作用,，掌握电阻（位）器的,检测方法,；,【知识要求】,（1）掌握各种电阻器、电位器的种类、作用与识别方法；,（2）掌握各种电阻器、电位器的主要参数；,【能力要求】,（1）能用目视法判断、识别常见电阻器、电位器的种类，,能说出各种电阻、电位器的名称；,（2）对电阻、电位器上的标识的主要参数能正确设读，了,解其作用和用途；,【,项目实施目标,】,（1）熟悉各种电阻器和电位器的类型和用途；,（2）熟悉各种电阻器和电位器的形状和规格；,（3）掌握万用表检测电阻器和电位器的方法,；,【,项目实施器材,】,（1）电子产品：功率放大器若干台，两人配备一台机器,（2）各种类型、不同规格的新电阻器和电位器若干,（3）每两人配备指针万用表1只,【,项目实施步骤,】,（1）识读功率放大器上各种类型的电阻器和电位器；,（2）用万用表对电路板上的电阻器电位器进行在线检测,项目实施方法与步骤,（3）用万用表对与电路板上相同的新电阻和电位器进行离线检测，并分析比较在线与离线检测的结果,【项目考核】,（1）功放上各种类型的电阻器和电位器名称；,（2）不同类型电阻器和电位器主要指标的识读；,（3）将新的和已损坏的电阻器电位器混合在一起，先进行外观识别，再用万用表进行检测，找出已损坏的元器件，说明其故障类型；,【实训报告】,实训报告内容应包括项目实施目标、项目实施器材、项目实施步骤、电阻器和电位器测量数据和实训体会，并按照下列要求将每次结果填入表中。,操作1,：功率放大器上固定电阻器的直观识别,要求：对电路板上各种电阻器的类别、阻值大小、功率大小和允许误差进行直观识别，将结果填入表中；,表1：固定电阻器的直观识别记录表,序号,电阻底色,电阻器类别,阻值标称方法（直标法、文字符号法、色标法）,标称,阻值,误差表示,方法,误差大小,操作2,：固定电阻器的质量检测,要求：用万用表对碳膜电阻、金属膜电阻、线绕电阻、水泥电阻、热敏电阻、和压敏电阻的阻值进行测量，对其标称值和实际值进行比较，将结果填入表2。,表2：固定电阻器值的测量记录,序号,电阻类型,电阻标称阻值,电阻实际测量值,标称阻值误差,实际阻值误差,操作3,：电位器的直观识别和质量检测要求：对各种电位器进行直观识别，用万用表对X型电位器、D型电位器、Z型电位器、立式可调电位器和卧式电位器进行测量，对其标称值和实际值进行比较，结果填入表3中。表3：电位器的测量纪录,序号,电位器阻值类型,标称阻值,实际测量值,标称阻值误差,实际阻值误差,操作4：,敏感电阻元件的检测,要求：先对不同规格的热敏电阻、压敏电阻进行直观识别，再用万用表对其阻值进行测量，将结果填入表中。,表4：敏感电阻测量纪录,序号,敏感电阻类型,标称阻值,室温下阻值,加热（压）阻值,阻值变化量,电阻器电位器是电子产品中用量最大的元件。在电路中的作用：串联分压和并联分流。,知识1 电阻器的类型,常用的电阻器分三大类：普通电阻器、可变电阻器、敏感电阻器。,普通电阻器按材料可分为：碳膜电阻、实心碳质电阻、金属膜电阻及线绕电阻。,（一）电阻的型号命名方法：,由四部分组成：,（不适用敏感电阻）,第一部分：主称，表示产品的名字。R电阻，W电位器。,第二部分：材料，表示电阻体用什么材料组成，,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、,Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。,第三部分：分类，表示产品属于什么类型。,1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、g-高功率、t-可调。,第四部分：序号，表示同类产品中不同品种,项目相关知识,（二）电阻器的分类,1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、,大功率线绕电阻器、高频线绕电阻器。,2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、,金属膜电阻器、金属氧化膜电阻器、,化学沉积膜电阻器、玻璃釉膜电阻器、,金属氮化膜电阻器。,3、实心电阻器：无机合成实心碳质电阻器、,有机合成实心碳质电阻器。,4、敏感电阻器：压敏电阻器、热敏电阻器、,光敏电阻器、力敏电阻器、,气敏电阻器、湿敏电阻器。,知识2 主要特性参数,1、标称阻值：电阻器上面所标示的阻值。,E24系列(,)标称值：1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4,2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1,E12系列(,)标称值：1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6,6.8 8.2,E6系列(,)标称值：1.0 1.5 2.2 3.3 4.7 6.8,2、允许误差：,电阻实际值与标称值之差除以标称值所得百分数。,允许误差 0.5%1%5%10%20%,等级 005 01 级 级 级,文字符号 D F J K M,3、额定功率：电阻器长期工作所允许耗散的最大功率。,共分19个等级。,（0.05,0.125,0.25,0.5,1,2,3,4,8,10,16,25,40,50,75,100,150,250,500),1/20W,1/8W,1/4W,1/2W,1W,2W,5W,10W,4、电阻器阻值和允许误差的标示方法,（1）直标法 将电阻器的阻值和允许误差直接用数字印在电阻器上。1000以下只标数值，不标单位，精度等级标级，级不标。（例：P3）,（2）文字符号法：用,阿拉伯数字,和,文字符,号,两者有规律的组合来表示标称阻值，其,允许偏差,也用文字符号表示。（例：1R5J:1.5，5%；2k7M：2.7k，20%；）,（3）数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。例：104 10*10,4,。（例：P3）,（4）色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。,四环电阻：2200 5%；,五环电阻：470*0.1 1%；,知识3 电位器的类型和主要参数,1、电位器的类型,按材料：,非绕线型,。特点：阻值范围宽、制作容易，分布,电感、电容小，缺点是噪声较,大，额定功率较小；,主要有：碳膜,（WT),、金属模,（WJ),、,有机实心,（WS),、玻璃釉,（WI),；,绕线型,。特点：额定功率大，噪声低，稳定性好，,缺点：制作成本高，阻值范围小，分,布电感、电容较大,按物理结构,：单圈、多圈、单联、双联；,按开关形式,：旋转式、推拉式、按键式；,2、电位器的主要参数,除,标称阻值,、,允许误差,、,额定功率,，,另：,（1）阻值变化形式,电位器的阻值随转轴旋转角度的变化关,系，有直线式(X)、对数式(D)、指数式(Z),直线式(X):用于做分压；,对数式(D)：用于音调控制和电视机黑白对比度调节，特点：先粗,调后细调；,指数式(Z)：用于收音机、电视机的音量控制，特点：先细调后粗,调；,（2）动态噪声,电阻体阻值分布的不均匀性和滑动触点接触电阻,的存在会产生噪声。,D,Z,知识4 特殊电阻元件,1、熔断电阻,又称保险丝电阻，是一种具有电阻和保险双重功能的元件。底色大多为灰色，用色环和数字表示其电阻值，功率大小则由电阻的尺寸大小所决定。正常使用时，它具有普通电阻器的电气特性，一旦电路发生故障，保险丝电阻就会在规定的时间内熔断，保护电路。,2、水泥电阻,一种用陶瓷做外壳的功率型线绕电阻，用白色水泥作为填充物。额定功率有2W、3W、5W、7 W、10 W、15 W、20 W、30 W、40 W 等。特点：额定功率大，散热效果好，阻值稳定，绝缘性能强，价格相对较高。,3、敏感电阻,（1）光敏电阻,：对光反应敏感的电阻器。（MG）,识别：,CDS：硫化镉，,沉积膜做成“弓”字形，增大其面积，,沉积膜面积越大，受光照后阻值变化,越大。,光敏电阻受光照后阻值变小，为几k；无光照时，暗电阻一般大于1500 k;,光敏电阻器型号命名：MG+数字序号,数字1、2、3：紫外光；4、5、6可见光；7、8、9红外光,检测：,万用表放10k档，先测量其亮值电阻，再用遮光厚纸片遮住受光区，测量其阻值，两者应相差很大。（例：3.6k22.2k）,若阻值变化不大，或有光照时，测得电阻为0或无穷大，可判定产品已坏。,（2）热敏电阻,阻值随温度变化会发生显著变化。,NTC:负温度系数热敏电阻。（TR）MF,PTC:正稳定系数热敏电阻。（TR）MZ,NTC热敏电阻主要参数：,标称阻值：25时的零功率阻值，R25。,额定功率：25、湿度4580%、大气压力0.871.07Pa时，长期连续负荷允许的耗散功率。,B值范围：两个温度之间的电阻变化。,零功率电阻：在规定温度下测量热敏电阻的阻值，,当由于电阻器内部发热引起的电阻值变化相对于总的测量,误差可以忽略时测定的电阻。,PTC热敏电阻主要有：陶瓷 PTC热敏电阻和高分子PTC热敏电阻,参数：零功率电阻R25、最小电阻R,min,等,检测,：用万用表欧姆档测量电阻（不一定与标称值一致R25），再用手捏住或用电烙铁靠近（加热），阻值发生变化。,热敏电阻型号举例说明：,MZ11A,-,75,HV,102,N,U,MZ11A,：型号,75,：开关温度，75,HV,：类型，S:微小型，A:基本型，HV:高压型,102,：额定零功率阻值，1000,N,：电阻允许误差，N:30%,M:20%,K:10%,J:5%,U,:引线形状，U:内弯，S:直线，A:轴弯,（3）压敏电阻,当压敏电阻两端施加的电压达到某一临界值（压敏电压），阻值就会急剧变小。,检测：万用表电阻档位最大档，常温下测压敏电阻器的阻值应为无穷大，若有阻值，则说明其压敏电压小于9V或已击穿。,型号：,MY,K,MY,：型号,：型号：D-通用型，L-防雷型,：瓷片直径5、7、10、14、20、25,K,：电压误差，K：10,：压敏电压：例82V标820，180V标181,知识5 电阻器和电位器的检测方法,1、普通电阻器的测试,(1)选择合适量程，指针式：指示值在刻度中段位置（2080弧度范围内），数字式：AUTO,(2)测量10k以上，手不要触及表笔和电阻器引脚,(3)在线测量，阻值只能小于或等于标称阻值,2、电位器的测试,(1)机械检查：旋柄转动是否平滑，开关是否灵活,(2)万用表检测：13脚，标称值；21或3，阻值在0标称值之间变化,色环电阻的读数技巧和额定功率的判别技巧,技巧1：,金环、银环是色环电阻的最后一环,技巧2：,对棕色环是否是误差环，实践中以色环之间的间隔加以判断，例5环电阻，45之间的间隔比12之间宽，据此可判定顺序。,技巧3：,由电阻生产序列值来判断。,例：棕黑黑黄棕，10010,4,，误差1，正确,反过来，14010,0,，误差1，没有这个系列。,技巧4：,小型电阻器额定功率的判别技巧,可根据电阻体长度和直径大小确定,1/8W 1/4W 1/2W 1W 2W,碳膜电阻（mm)11 19 29 30 49,金属膜电阻 6 7 10 13 18,技能与技巧,1、电阻器（电位器）最常用的技术指标：阻值和额定功率,2、测量电阻器的方法：用万用表的欧姆档对其进行测量，与标称值比较，判定好坏。,3、电阻器生产时有系列的，在选取时按照计算结果，在系列值选取：系列取值，就近选取。,项目小结,课后练习,1、电阻器有何作用?主要有那些参数？,2、电位器有何作用？如何用万用表测量电位器的性能？,3、写出下列有色环的电阻器的标称阻值和误差，并指出其标志方法。,红黄绿金棕 棕绿黑棕棕 橙蓝黑黑棕 黄紫绿金棕,4、写出下列标有数字和字母的电阻器的标称值和误差，并指出其标志方法。,103K 4R7 223J 104 109 224K 68,
